UNIVERSIDADE FEDERAL DO TRIÂNGULO MINEIRO
Cursos de Engenharias
Prova Tipo 7

Comportamento Mecânico dos Materiais
Professora Júlia Bertelli Duarte


Nome:______________________________________________ nº:_______
Valor: 10 pontos

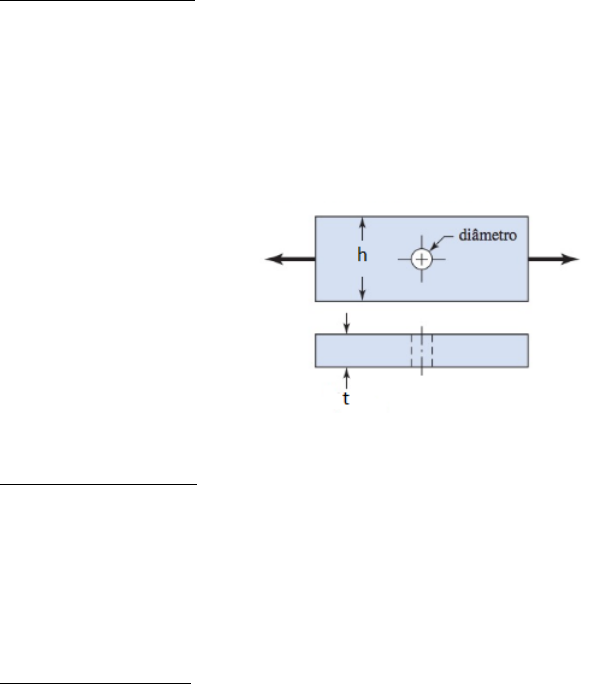

Questão 1. (5 pontos) A barra de aço AISI 1018 laminado mostrada na figura está sujeita a um
carregamento axial alternado e flutuante entre 10 kN em compressão e 2,5 kN em trac ̧ão.
a) Estime o limite de fadiga e o limite de fadiga para uma vida de 3,23.104 ciclos,
considerando confiabilidade 95% e temperatura de 300ºC.
b) Calcule o fator de segurança à fadiga baseado em alcançar a vida infinita e o fator de
seguranc ̧a ao escoamento. Se a vida infinita não for prevista, estime o número de ciclos
até a falha.
Dados: d = 3mm; h = 15mm ; t = 5mm




Questão 2. (3 pontos) Duas engrenagens feitas de aço AISI 1050 e AISI 1060 apresentam uma
dureza Brinell superficial de 444HB e 311HB e sofrem um esforço de contato cíclico. Os raios de
curvatura no ponto de engrenamento crítico são: r1 = 5,33 mm e r2 = 7,64 mm. A largura de contato
(dos dentes) é L=21mm. Calcular a força de contato máxima que pode ser aplicada para que as
engrenagens tenham uma vida de N=3x107 ciclos e um fator de segurança η=1,5.
Aço 1050: E=205 GPa e υ=0,45.
Aço 1060: E=195 GPa e υ=0,36.

Questão 3. (2 pontos) Uma pec ̧a de máquina será submetida à variação de ±350 MPa por 5 (103)
ciclos. Depois o carregamento será mudado para ±260 MPa por 5(104) ciclos. Finalmente, a carga
será mudada a ±225 MPa. Quantos ciclos de operac ̧ão podem ser esperados a esse nível de tensão?
Para a pec ̧a, Sut = 530 MPa, f = 0,9 e há uma resiste ̂ncia à fadiga completamente corrigida de Se
= 210 Mpa. Use a Regra de Manson.
