Atividade avaliativa da 3ª etapa
Valor: 20 pontos
Enviar até: 26/11 às 23h59
Atenção: Enviar em arquivo pdf único, organizado e manuscrito. Assinar todas as
páginas de resolução.

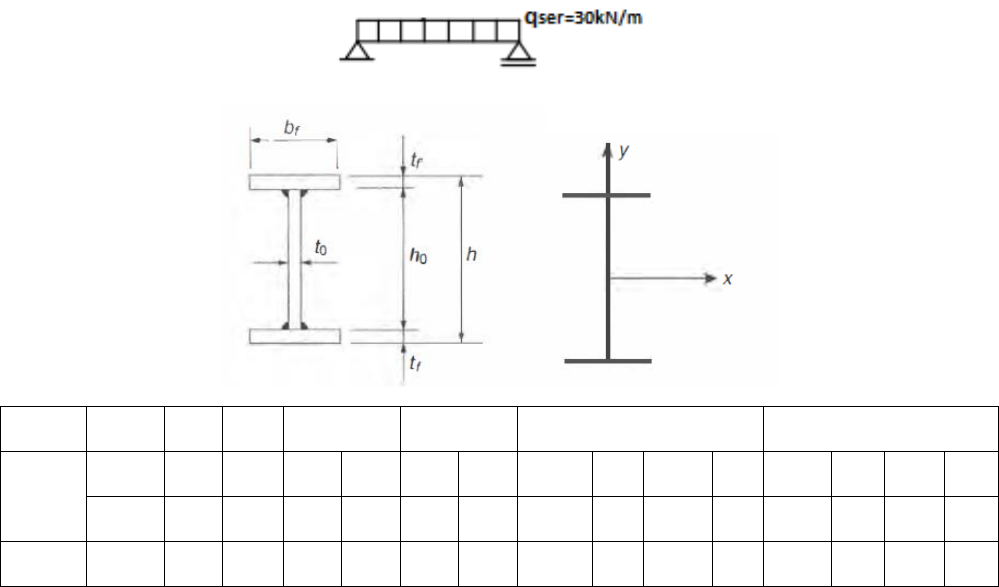

1) Considere uma viga biapoiada, contida lateralmente, de 5m de comprimento e
sem enrijecedores laterais, formada pelo perfil VS 400x49, E=200GPa em aço MR250 e
calcule o que se pede.
a) O momento fletor resistente de cálculo;
b) O esforço cortante resistente de cálculo;
c) Verifique se a viga atende ao ELS considerando que ela pertence a uma laje de
piso com paredes apoiadas sobre ela e está submetida a uma carga uniformemente
distribuída, já majorada pela combinação de serviço, igual a 30kN/m.



2) Considere o perfil a seguir. Trata-se de um perfil laminado W200 X 19,3 (ver
tabela anexa) de 3m de comprimento. A coluna é engastada na base nos dois planos
de flambagem e, no topo, tem condições de apoio diferentes em cada plano: rotulado
no plano xz e livre no plano yz. Determine a resistência à compressão do perfil e
Perfil Massa Alt. Área Alma Mesa Eixo x Eixo y
VS
m h A tw hw tf bf Ix Wx ix Zx Iy Wy iy Zy
Kg/m mm cm² mm mm mm mm cm4 cm³ cm cm³ cm4 cm³ cm cm³
400x49 48,7 400 62 6,3 381 9,5 200 17393 870 16,75 971 1267 127 4,52 __
verifique se o perfil atende ao critério de esbeltez estabelecido por norma. Aço
MR250. E=200GPa.
