Estudar 014
Questão 1

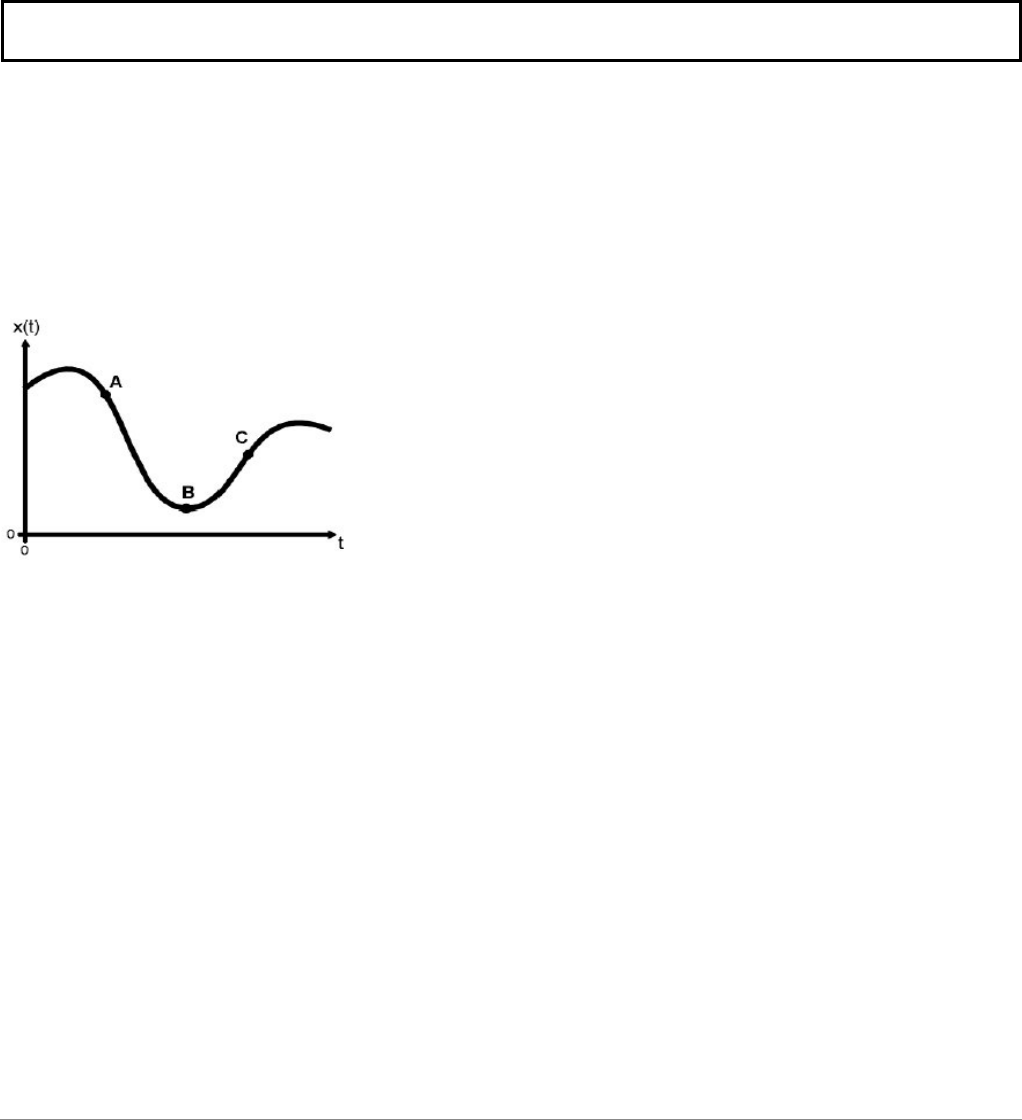

O gráfico ilustra a posição x em função do tempo de um objeto em movimento retilíneo. Das opções a
seguir, a alternativa que mostra CORRETAMENTE o sinal das velocidades desse objeto em cada um
dos instantes é:
a) VA>0 , VB0
b) VA>0 , VB>0 , VC= 0
c) VA0
d) VA 0 e a2 > 0
B) v1 > 0, v2 0 e a2 > 0
C) v1 0, a1 0, v2 0, v2 > 0, a1 > 0 e a2e esta não é a velocidade maior no percurso.
De 4s até 6s, está em Movimento Uniforme retrógrado, com velocidade de 1 m/s, porque andou 2 m
em 2 segundos.
Não há aceleração tangencial ou escalar. Como o Movimento é retilíneo, não há aceleração
centrípeta.
A maior velocidade do corpo foi 1 m/s em módulo.
A velocidade média de 0s a 4s será:

A velocidade média de 0 a 6s será zero, por que o corpo retorna ao ponto de partida.
Questão 9
O gráfico a seguir apresenta a curva corrente elétrica i versus diferença de potencial V para
uma lâmpada de filamento.
Sobre essa lâmpada, considere as seguintes afirmações.
I. O filamento da lâmpada é ôhmico.
II. A resistência elétrica do filamento, quando ligado em 6 V, é 6 Ω.
III. A potência dissipada pelo filamento, quando ligado em 8 V, é 0,15 W.
Quais estão corretas?
a) Apenas I.
b) Apenas II.
c) Apenas III.
d) Apenas I e III.
e) I, II e III.
Gabarito:
B
Resolução:
I. Incorreta. Nos resistores ôhmicos, tensão e corrente são proporcionais.
II. Correta. De acordo com o gráfico, para V = 6 V, temos i = 1 A.
III. Incorreta. Para V = 8 V, temos i = 1,2 A. Logo, P = Vi = 9,6 W.
Questão 10
O gráfico horário da posição (S), em função do tempo (t), descreve, qualitativamente, o deslocamento
de um veículo sobre uma trajetória. As curvas, nos trechos A, B e D, são arcos de parábola cujos
vértices estão presentes no gráfico.
Analisando o gráfico, é correto concluir que
(A) a trajetória por onde o veículo se move é sinuosa nos trechos A, B e D e retilínea no trecho C.
(B) a trajetória por onde o veículo se move é toda retilínea, mas com lombada em B e valetas em A e
D.
(C) o trecho B é percorrido em movimento uniformemente desacelerado e retrógrado.
(D) nos trechos A e D, o veículo se desloca em movimentos uniformemente acelerados com
velocidade inicial nula.
(E) a velocidade escalar do veículo no trecho C é constante e não nula, sendo variável nos outros
trechos.
Gabarito:
D
Resolução:
A alternativa correta é a (D), pois representam dois movimentos uniformemente variados, cujo gráfico
é uma parábola que se inicia no vértice, característica de velocidade inicial nula.
Questão 11
O gráfico a seguir mostra a variação da temperatura de um corpo de 20 g em função da quantidade
de calor a ele fornecida. Durante o processo, o corpo sofre uma transição de fase, passando do
estado sólido para o estado líquido.
Assinale a alternativa correta:
a) a fusão do corpo ocorrerá a 100°C se a sua massa for de 40 g.
b) o calor latente de fusão do corpo é de 10 cal/g.
c) a 100 °C, será iniciada, necessariamente, uma nova transição de fase.
d) o calor latente de fusão do corpo é de 5 cal/g.
e) a fusão do corpo ocorrerá a 50 °C somente se sua massa for de 40 g.
Gabarito:
D
Resolução:
a) e e) Incorretas. A temperatura de fusão é uma propriedade intensiva e será, de acordo com o
gráfico, igual a 50 °C, independentemente do valor de sua massa.
b) Incorreta.
c) Incorreta. Não há dados que permitam afirmar qual a temperatura de ebulição do material e,
portanto, não se pode afirmar a que temperatura haverá nova transição de fase.
d) Correta. O calor latente de fusão do corpo é de:
Q = m · L
(200 – 100) = 20 · L
L = 5 cal/g
Questão 12
O gráfico representa a variação da corrente elétrica, em ampères, que circula num resistor, em
função da diferença de potencial elétrico, em volts:
Sabendo que a potência elétrica nesse resistor em 100 V é 100 W, o valor de i1, em ampères, é
(A) 1,5.
(B) 0,5.
(C) 2,0.
(D) 0,1.
(E) 1,0.
Gabarito:
C
Resolução:
Uma vez que a potência elétrica nesse resistor em 100 V é 100 W, a resistência é dada por:
P = U2 / R
100 = (100)2 / R
R = 100 Ω
O valor de i1 é igual a:
U = R . i
200 = 100 . i
i = 2,0 A
Questão 13
O gráfico mostra a variação da velocidade de um móvel em relação ao tempo.
Com base no gráfico, é correto afirmar que
a) o movimento é acelerado entre os instantes 0 e t1 e retardado a partir do instante t1.
b) o movimento é continuamente acelerado entre os instantes 0 e t3 e continuamente retardado a
partir do instante t3.
c) o movimento é acelerado entre os instantes 0 e t1, uniforme entre os instantes t1 e t2, e
continuamente retardado a partir do instante t2.
d) o movimento é acelerado entre os instantes 0 e t1, uniforme entre os instantes t1 e t2, e de sentido
invertido no instante t2.
e) o movimento é acelerado entre os instantes 0 e t1, uniforme entre os instantes t1 e t2, e de sentido
invertido no instante t3.
Gabarito:
E
Resolução:
Com base no gráfico, é correto afirmar que o movimento é acelerado entre os instantes 0 e t1, pois
ocorre aumento da velocidade nesse intervalo, é uniforme entre os instantes t1 e t2, pois a velocidade
permanece constante nesse período, e de sentido invertido no instante t3, pois a velocidade se torna
negativa e, portanto, ocorre inversão de sentido nesse instante.
Questão 14
O gráfico mostra a variação do módulo da força, em newtons, aplicada a uma mola helicoidal em
função da elongação que ela sofre, medida em centímetros.
Para uma elongação de 34 cm, dentro do limite de elasticidade da mola, o módulo da força aplicada é
de
a) 6,8 N.
b) 8,2 N.
c) 10,6 N.
d) 11,5 N.
e) 13,6 N.
Gabarito:
E
Resolução:
Considerando-se que a constante elástica permaneça constante, o módulo da força necessária a uma
deformação de 34 cm na mola é dada pela seguinte relação:
F = k · x
k =
F2 = 13,6 N
Questão 15
O gráfico mostra o fluxo térmico do ser humano em função da temperatura ambiente em um
experimento no qual o metabolismo basal foi mantido constante. A linha azul representa o calor
trocado com o meio por evaporação (E) e a linha vermelha, o calor trocado com o meio por radiação e
convecção (RC).
GARCIA, Eduardo A. C. Biofísica. 1997. Adaptado.
Sabendo que os valores positivos indicam calor recebido pelo corpo e os valores negativos indicam o
calor perdido pelo corpo, conclui-se que:
a) em temperaturas entre 36 ºC e 40 ºC, o corpo recebe mais calor do ambiente do que perde.
b) à temperatura de 20 ºC, a perda de calor por evaporação é maior que por radiação e convecção.
c) a maior perda de calor ocorre à temperatura de 32 ºC.
d) a perda de calor por evaporação se aproxima de zero para temperaturas inferiores a 20 ºC.
e) à temperatura de 36 ºC, não há fluxo de calor entre o corpo e o meio.
Gabarito:
D
Resolução:
a) Incorreta. Em temperaturas entre 36 ºC e 40 ºC, o corpo recebe, no máximo, 50 kcal/m2, e pode
perder até 150 kcal/m2.
b) Incorreta. À temperatura de 20 ºC, a perda de calor por evaporação é menor que por radiação e
convecção.
c) Incorreta. A maior perda de calor ocorre à temperatura de 40 ºC, por evaporação, e à temperatura
de cerca de 16 ºC, por radiação e convecção.
d) Correta. A perda de calor por evaporação se aproxima de zero para temperaturas inferiores a 20
ºC.
e) Incorreta. Sob qualquer temperatura, há fluxo de calor entre o corpo e o meio.
Questão 16
O gráfico a seguir mostra a função-resposta da interação chão com uma determinada e pequena bola
de borracha de massa m = 100 g. Quando se deixou cair de uma altura de 80 cm, após o repique com
o chão, alcançou 45 cm de altura.
Com as informações, encontre a força média aproximada, em N, que atua na bola, durante o contato
com o chão.
a) 60,0
b) 100,0
c) 200,0
d) 500,0
e) 700,0
Gabarito:
E
Resolução:
Aplicando o teorema do impulso, temos:
F · Δt = (mf · vf – mi · vi)
F · 1.10–3 = [(0,1· 3 – 0,1· (–4)]
F = 700 N
Questão 17
O módulo de Young de um material mede sua resistência a deformações causadas por esforços
externos. Numa parede vertical, encontra-se engastado um sólido maciço de massa específica e
módulo de Young , em formato de paralelepípedo reto, cujas dimensões são indicadas na figura.
Com base nas correlações entre grandezas físicas, assinale a alternativa que melhor expressa a
deflexão vertical sofrida pela extremidade livre do sólido pela ação do seu próprio peso.
a)
b)
c)
d)
e)
Gabarito:
D
Resolução:
Nesta questão, avalia-se a capacidade do candidato de relacionaradequadamente as grandezas
físicas do problema. Assim, quanto maior , menor a deformação. Isto elimina a alternativa C.
Quanto maior a, maior a deformação; o que elimina as alternativas B e E. Restam apenas as
alternativas A e D.
Por fim, nota-se que a resposta não pode depender de b. Dois sólidos de dimensão xb e (1 – x)b, com
0 .
Suponha que a sonda Odyssey percorra uma órbita circular cujo centro da órbita coincida com o
centro do planeta Marte. Então, o tempo de comunicação do Curiosity, em solo, com a Odyssey, em
órbita, é proporcional ao tempo que a Odyssey leva para dar uma volta completa em Marte. Quanto
mais devagar for sua velocidade de órbita, mais informações podem ser repassadas entre as sondas,
até que a Odyssey torne a passar pelo lado oposto do planeta. Com base nessas informações e
considerando apenas os efeitos gravitacionais de Marte sobre a Odyssey, calcule de quantas vezes
deve ser aumentado o raio da órbita da Odyssey para que seu período de rotação aumente em oito
vezes.
a) 2
b) 4
c) 6
d) 8
e) 10
Gabarito:
B
Resolução:
