Formulação do campo magnético em determinada Região
· Campo magnético gerado por uma corrente elétrica:

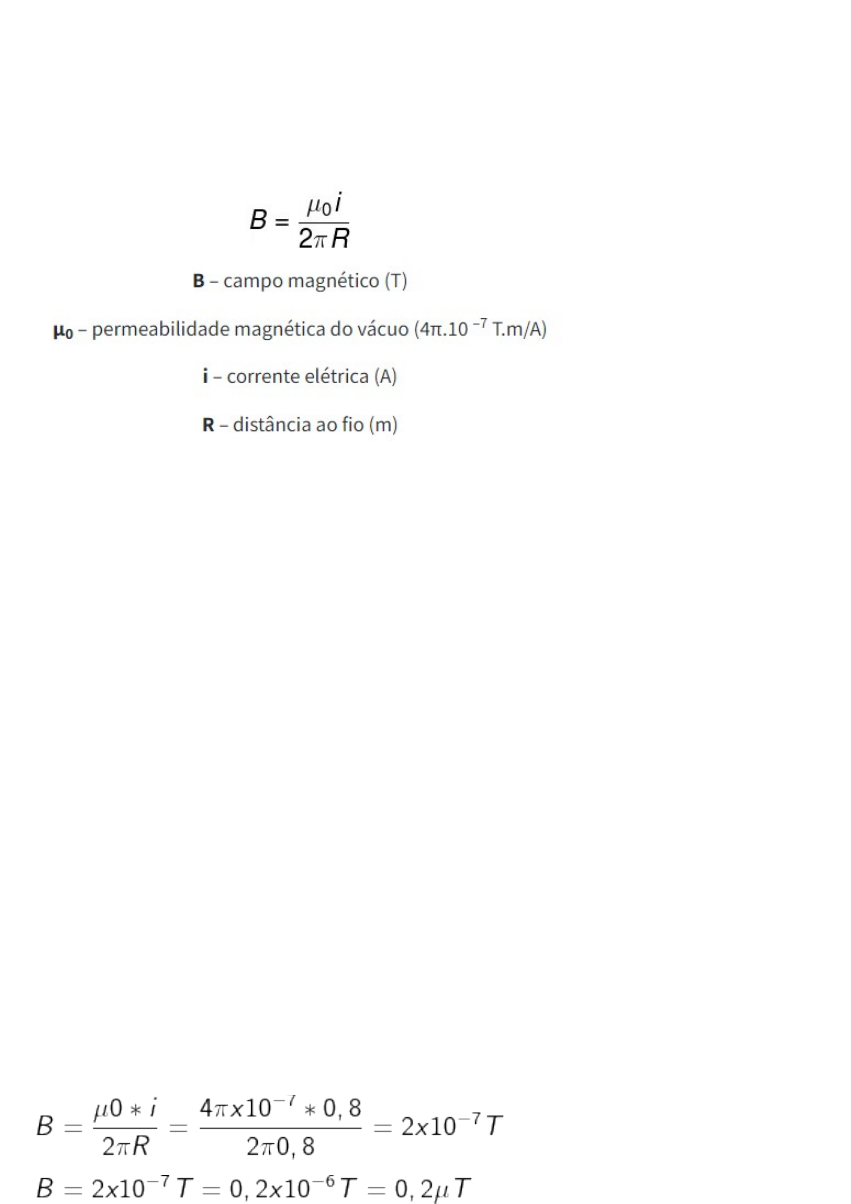

O campo magnético produzido por uma corrente elétrica, denotado pelo símbolo B, pode ser calculado pela fórmula a seguir:
I. Exemplo:
Um fio condutor transporta uma corrente elétrica de 0,8 A. Determine a intensidade do campo magnético produzido por esse fio, em unidades de μT (10-6 T), em um ponto que se encontra a 80 cm desse fio.
Dados: μ0 = 4π.10-7 T.m/A
a) 20,0 μT
b) 0,2 μT
c) 2,0 μT
d) 4,0 μT
e) 2,5 μT
Primeiro converter cm para m:
80cm = 8 m
 Resposta: letra B
· Campo magnético de uma espira condutora
Uma espira é um fio condutor fechado, em formato circular. O campo magnético produzido na região central dela pode ser calculado pela fórmula seguinte, confira:
II. Exemplo:
Uma espira de raio igual a 10 cm é percorrida por uma corrente elétrica de 2 A. Determine a intensidade do campo magnético produzido por essa espira.
Dados: μ0 = 4π.10-7 T.m/A, use π = 3.
a) 1,5.10-6 T
b) 2,0.10-4 T
c) 1,2.10-6 T
d) 1,3.10-5 T
e) 1,2.10-8 T
Primeiro converter cm para m:
20cm = 2 m
 Resposta: letra C
· Campo magnético de uma bobina (solenoide)
Bobinas, também conhecidas como solenoides, são formadas por um longo fio condutor enrolado diversas vezes, tratando-se, portanto, da combinação de um grande número de espiras.
A fórmula usada para calcular o campo magnético no interior do solenoide é esta:
III. Exemplo:
Uma bobina de 2000 voltas e comprimento de 4 cm é percorrida por uma corrente elétrica de 1 A. Determine a intensidade do campo magnético, em unidades de mT(10-3 T), produzido por essa bobina.
Dados:  μ0 = 4π.10-7 T.m/A, use π = 3.
a) 1,5 mT
b) 2,0 mT
c) 6,0 mT
d) 5,0 mT
e) 3,0 mT
Primeiro converter cm para m:
4cm = 0,4 m Resposta: Letra C
Intensidade do campo magnético
· O campo magnético pode ser intenso em diferentes situações e contextos. Existem várias razões pelas quais o campo magnético pode ser forte em determinadas circunstâncias. Aqui estão algumas das principais razões:
1. Correntes elétricas: Uma das principais fontes de campos magnéticos é o movimento de cargas elétricas. Quando uma corrente elétrica flui através de um fio condutor, é criado um campo magnético ao redor do fio. Quanto maior a corrente elétrica, mais intenso será o campo magnético gerado.
2. Ímãs permanentes: Ímãs permanentes, como os feitos de materiais magnéticos como o ferro, podem produzir campos magnéticos intensos. A intensidade do campo magnético depende das propriedades magnéticas do material e da sua configuração.
3. Eletroímãs: Um eletroímã é um dispositivo em que um campo magnético é gerado quando uma corrente elétrica passa por uma bobina de fio condutor. O campo magnético pode ser intensificado pela adição de um núcleo de material magnético, como ferro, dentro da bobina. O uso de eletroímãs permite controlar e ajustar a intensidade do campo magnético, tornando-os úteis em várias aplicações.
4. Campos magnéticos gerados por corpos celestes: Alguns corpos celestes, como planetas, estrelas e galáxias, possuem campos magnéticos próprios. A intensidade desses campos magnéticos pode variar dependendo das propriedades físicas do objeto e dos processos que ocorrem em seu interior. Por exemplo, o campo magnético da Terra é gerado pelo movimento do ferro líquido no núcleo externo do nosso planeta.
É importante ressaltar que a intensidade de um campo magnético pode variar muito dependendo da fonte e das condições específicas em que ele é gerado. Existem unidades de medida, como o Tesla, que são usadas para quantificar a intensidade do campo magnético.
Relação do campo elétrico e campo magnético
· A relação entre o campo elétrico e o campo magnético está fundamentada nas equações de Maxwell, que descrevem as interações entre esses dois campos. Existem duas maneiras principais pelas quais um campo elétrico pode se tornar um campo magnético e vice-versa: por meio da lei de Ampère-Maxwell e da lei de Faraday.
1. Lei de Ampère
A lei de Ampère descreve a relação entre um campo magnético e a corrente elétrica que o origina. Ela estabelece que um campo magnético é sempre produzido por uma corrente elétrica ou por um campo elétrico variável. Essa segunda maneira de se obter um campo magnético foi prevista pelo próprio Maxwell, com base na simetria de natureza: se um campo magnético variável induz uma corrente elétrica, e consequentemente um campo elétrico, então um campo elétrico variável deve induzir um campo magnético.
2. Lei de Faraday:
A lei de Faraday de Maxwell descreve as características do campo elétrico originando um fluxo magnético variável. Os campos magnéticos originados são variáveis no tempo, gerando assim campos elétricos do tipo rotacionais.
Valor da corrente elétrica.
O valor da corrente elétrica pode variar dependendo da aplicação e do circuito específico. A corrente elétrica é medida em ampères (A). Existem diferentes magnitudes de corrente elétrica, desde correntes muito baixas, como na ordem de microampères (µA) ou nanoampères (nA), até correntes extremamente altas, como na ordem de quiloampères (kA) ou megampères (MA).
Em um circuito elétrico, o valor da corrente é determinado pela diferença de potencial (tensão) aplicada e pela resistência do circuito de acordo com a Lei de Ohm. Segundo essa lei, a corrente (I) em um circuito é igual à tensão (V) aplicada dividida pela resistência (R) do circuito, conforme a fórmula:
I = V / R
É importante lembrar que a corrente elétrica deve ser controlada de acordo com os limites de segurança dos componentes e dispositivos utilizados. Em diferentes contextos, como eletrônica, sistemas de energia ou aplicações industriais, os valores de corrente elétrica podem variar consideravelmente. Portanto, o valor exato da corrente elétrica dependerá do circuito específico e das condições de operação.
