001 Quanto ao ponto de fuga, marque a alternativa correta.
A) É o ponto imaginário sobre a linha de terra para o qual as retas paralelas convergem.
B) É o ponto imaginário sobre o ponto principal para o qual as retas paralelas convergem.
X C) É o ponto imaginário sobre o plano de desenho para o qual as retas paralelas
convergem.
D) É o ponto imaginário sobre a linha do horizonte para o qual as retas paralelas
convergem.
E) É o ponto imaginário sobre o plano de base para o qual as retas paralelas convergem.
Questão
002 Sobre perspectivas é incorreto afirmar:
X A) Na perspectiva cônica com um ponto, o objeto eÌ� colocado de forma que uma
superfície principal do objeto seja paralela ao plano do desenho.
B) A localização e a relação entre os pontos de fuga, o plano de projeção e o objeto
determinam o aspecto da vista em perspectiva cônica.
C) Na perspectiva cônica com dois pontos, o objeto eÌ� colocado de forma que as arestas
principais do objeto sejam orientadas verticalmente e as superfícies sejam paralelas ao
plano do desenho.
D) As vistas em perspectiva cônica são mais parecidas com o que eÌ� visto pelo olho
humano.
E) Na perspectiva cônica com três pontos, o objeto eÌ� colocado de forma que nenhum dos
eixos principais do objeto seja paralelo ao plano do desenho.
Questão

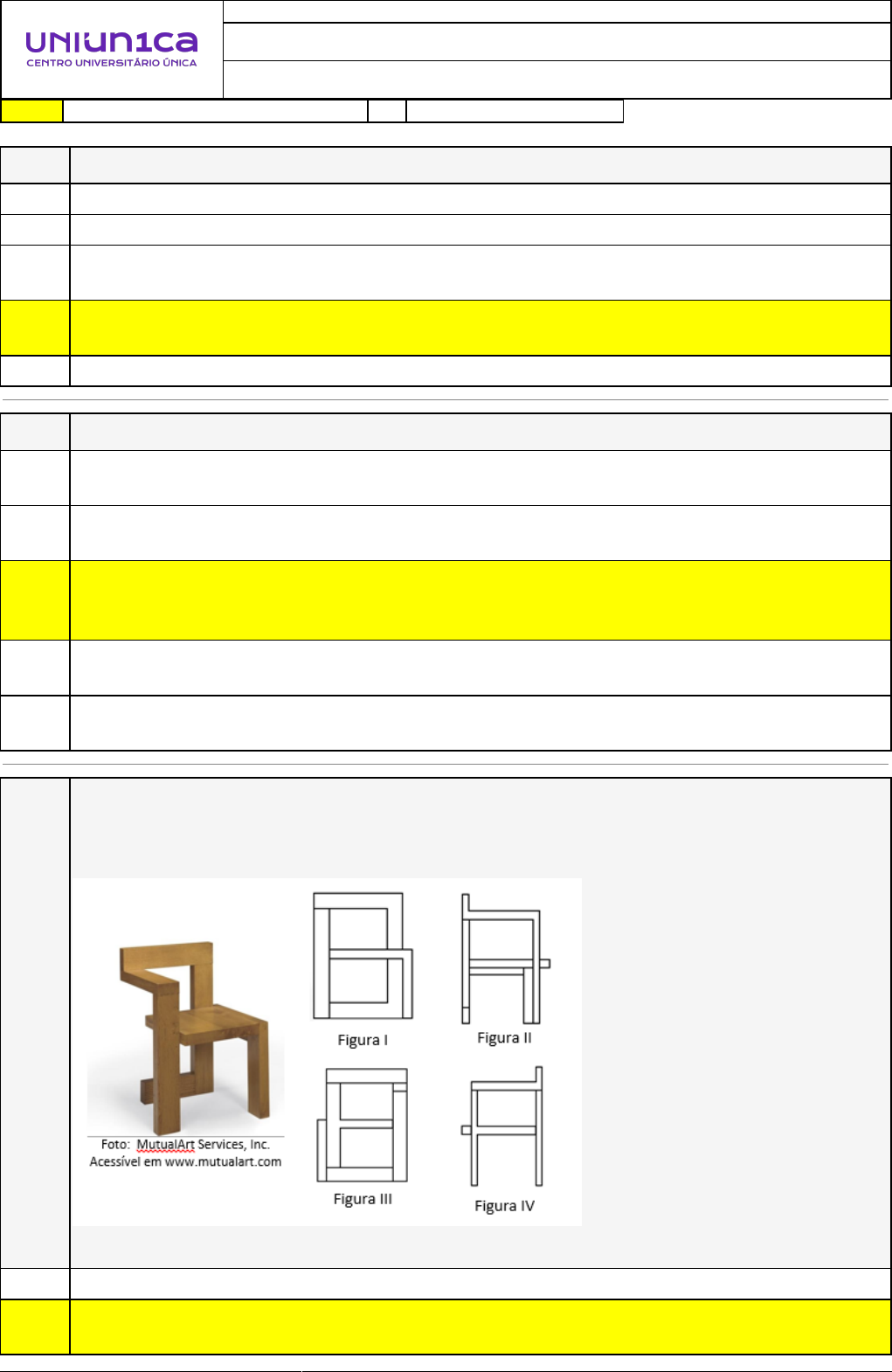

003 (IF-PI - 2016). A Steltman Chair, cadeira projetada pelo arquiteto holandês Gerrit
Thomas Rietveld é considerada um objeto icônico do mobiliário internacional. Na
imagem abaixo, podemos observar seu design limpo, característico das obras do
arquiteto.
Analisando o objeto e suas projeções, podemos afirmar que:
A) A figura III corresponde à vista ortográfica posterior da cadeira Steltman.
X B) As figuras I e II correspondem, respectivamente, às vistas ortográficas frontal e lateral
esquerda da cadeira Steltman.
27/10/2024 22:05:41 2/3
C) A figura IV corresponde à vista ortográfica lateral direita da cadeira Steltman.
D) A figura II corresponde à vista ortográfica lateral direita da cadeira Steltman.
E) As figuras I, II, III e IV correspondem, respectivamente, às vistas ortográficas frontal,
lateral direita, lateral esquerda e posterior da cadeira Steltman.
Questão
004 (UFPA – 2018). Representações de instalações hidráulicas como a apresentada na figura
a seguir são consideradas:
A) simétricas.
B) paramétricas.
X C) isométricas.
D) hidrométricas.
E) projeto de distribuição de água.
Questão
005 (2016 – AOCP: EBSERH) São elementos na construção de um desenho de perspectiva:
A) ponto de vista, linha do horizonte, linha de terra e ponto de fuga.
B) linha vertical, horizontal, linha mestra e linha infinita.
X C) escala humana, linha do horizonte, ponto de fuga e linha direita.
D) ponto de fuga, linha do horizonte, linha vertical e linha do infinito.
E) ponto de fuga, ponto da direita e ponto da esquerda.
27/10/2024 22:05:41 3/3
Questão
006 Sobre a representação do cenário em perspectiva com dois pontos de fuga, aponte a
afirmativa correta.
A) A representação apresenta linhas horizontais paralelas.
B) A única linha horizontal do desenho coincide com a linha do horizonte.
X C) A representação apresenta mais que dois pontos de fuga, pois apresenta o desenho de
dois edifícios.
D) A janela da representação é obtida com um ponto de fuga somente.
E) Os ladrilhos da calçada são construídos utilizando a mesma medida para todos,
paralelamente.
Questão
007 (UFPE - 2019). O desenho em perspectiva cônica apresenta alguns elementos
fundamentais, tais como, linha do horizonte e pontos de fuga. Ao inserir desenhos de
figuras humanas num cenário:
A) cada figura humana determina um ponto de fuga e duas linhas de terra.
B) as figuras humanas que estão localizadas em diferentes distâncias entre si e possuem a
mesma altura dos olhos do observador apresentam em comum a altura dos olhos em
relação à linha de terra.
X C) as figuras humanas que apresentam maior dimensão estão posicionadas entre a linha
de terra e a linha do horizonte e ficam mais distantes do observador.
D) o observador fica posicionado acima da linha do horizonte e no ponto de fuga mais
distante.
E) uma figura humana que apresente o olhar abaixo da linha do horizonte determina a
altura dos seus olhos em relação aos outros observadores e a todos os pontos de fuga
Questão
008 Na perspectiva com dois pontos de fuga, é correto afirmar:
A) comprimento, largura e altura convergem para o ponto de fuga.
B) largura e altura convergem para o ponto de fuga, enquanto comprimento é
perpendicular a este.
X C) largura e comprimento convergem para os pontos de fuga, enquanto altura é
perpendicular à linha de terra.
D) a largura é perpendicular ao ponto de fuga, enquanto o comprimento e a largura
convergem para os pontos de fuga.
E) largura e altura são perpendiculares à linha de terra, enquanto altura é paralela a ela.
