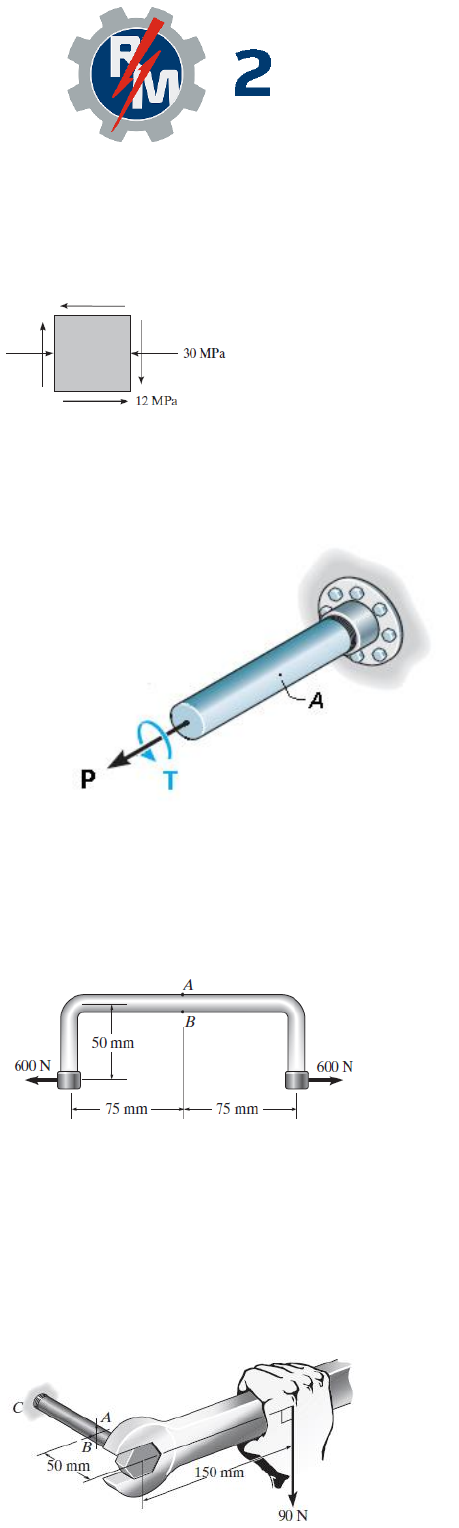

<p>Campus de Itabira, Rua Irmã Ivone Drumond, nº 200,</p><p>Distrito Industrial II, Itabira, MG.</p><p>LISTA 2 RESISTÊNCIA DOS MATERIAIS II Profº André Brandão</p><p>1 - O estado de tensão em um ponto é mostrado no elemento. Determine (a) as tensões principais e (b) a tensão</p><p>de cisalhamento máxima no plano e a tensão normal média no ponto. (d) Desenho o círculo de Mohr e Especifique</p><p>a orientação do elemento em cada caso.</p><p>2 - Uma força axial de 900 N e um torque de 2,50 Nm são aplicados ao eixo como mostra a Figura. Se o diâmetro</p><p>do eixo for 40 mm. (a) Obtenha o estado de tensão no ponto em um elemento orientado a 30° no sentido horário</p><p>em relação ao eixo. Determine (b) as tensões principais e (c) a tensão de cisalhamento máxima no plano e a tensão</p><p>normal média no ponto. (d) Desenho o círculo de Mohr e Especifique a orientação do elemento em cada caso.</p><p>3 - A haste curvada de seção tubular tem diâmetro externo de 15 mm e diâmetro interno de 10 mm. Se aplicarmos</p><p>duas forças de 600 N, determine as tensões num plano vertical que passa pelos pontos A e B. (a) Obtenha o estado</p><p>de tensão resultante nesses pontos. (b) Obtenha o estado de tensão nos mesmos pontos em um elemento</p><p>orientado a 45° no sentido horário. Determine (c) as tensões principais e (d) a tensão de cisalhamento máxima no</p><p>plano e a tensão normal média no ponto. (e) Desenho o círculo de Mohr e Especifique a orientação do elemento</p><p>em cada caso.</p><p>4 - Um parafuso com 6 mm de diâmetro está preso a seu suporte em C. Se aplicarmos uma força de 90 N à chave</p><p>para apertá-lo, determine as tensões desenvolvidas na haste do parafuso, num plano vertical que passa pelos</p><p>pontos A e B. (a) Obtenha o estado de tensão resultante nesses pontos. (b) Obtenha o estado de tensão nos mesmos</p><p>pontos em um elemento orientado a 30° no sentido anti-horário. Determine (c) as tensões principais e (d) a tensão</p><p>de cisalhamento máxima no plano e a tensão normal média no ponto. (e) Desenho o círculo de Mohr e Especifique</p><p>a orientação do elemento em cada caso.</p>
