Automação industrial


Questão 1

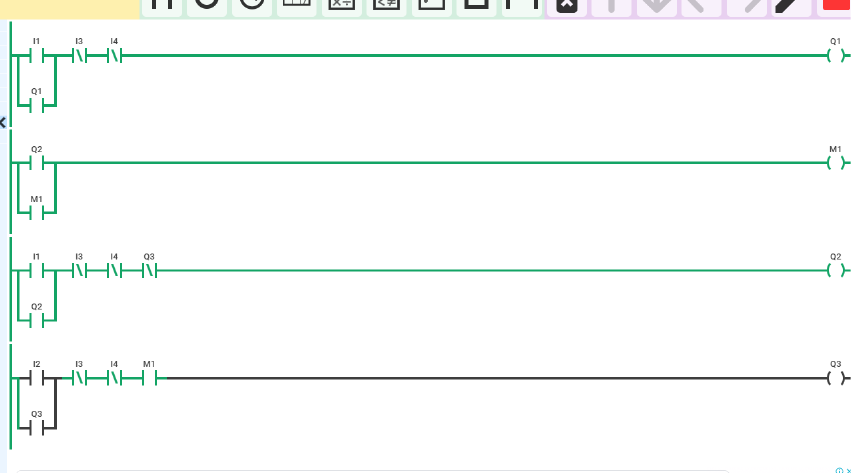

Desenvolva uma lógica em Ladder para um acionamento de um motor de 6 pontas
através da partida estrela-triângulo manual. Realize os intertravamentos necessário para
garantir a segurança dos equipamentos e dos operadores.
K1: Contator para ligar o motor >> SAÍDA Q1
K2: Contator para o fechamento em triângulo >> SAÍDA Q2
K3: Contator para o fechamento em estrela >> SAÍDA Q3
B1: Botão de pulso para ligar o motor (NA) >> ENTRADA I1
B2: Botão de pulso: transição (Y-∆) (NA>> ENTRADA I2
B3: Botão de pulso para desligar o motor (NF) >> ENTRADA I3
B4: Botoeira de emergência (NF) >> ENTRADA I4
Q1: Disjuntor-Motor (estado do térmico) (NF)
M1, M2, M3 e M4: Bits de memória auxiliar




Funcionamento do programa:
Aciono B1 > Habilita I1 > liga o motor e imediatamente o motor fica em estrela.
Aciono B2 > Habilita I2 > o motor muda para triângulo e desabilita a saída Q2 com o NF de
Q3.
B3 ou B4 > Desabilitam o motor
M1 > Ele tem a propriedade de só permitir que o motor entre em delta depois de estrela,
pois repare: para habilitar o ramo de Q3, M1 tem que estar ativo, e isso só é possível
depois do motor ter tido Q2 habilitado.




Obs: assim que a transição do fechamento (Y-∆) for realizada, o comando dado pelo
botão B2 perde seu efeito








Questão 2
Considerando o diagrama de potência e comando mostrado a seguir, qual é a função do
contato 95 e 96 do dispositivo d1?


( ) Contato de proteção contra alta temperatura do motor
( ) Contato de proteção contra curto-circuito do motor
( ) Contato de selo para acionamento do motor
( ) Contato de segurança ou emergência
( X ) Contato de proteção contra sobrecarga do motor



Questão 3
Assinale a alternativa que descreva a função do bloco abaixo:

( ) Alarme.
( ) Controle.
( ) Multiplexador.
( ) Seleção.
( X ) Escalonamento.

Questão 4
Considerando os diagramas de força e comando de uma partida de motor trifásico,
podemos considerar FALSA a seguinte afirmação:
Videoaula suporte de referência: Chaves de Partida de Motores
https://www.youtube.com/watch?v=1gzocMEnCKA

https://www.youtube.com/watch?v=1gzocMEnCKA


( V ) Este tipo de partida só poderá ser aplicada com motores de mínimo 6 terminais
acessíveis;
( V ) Redução de custos na aquisição dos condutores, uma vez que a corrente de partida
será de 33% da corrente em um acionamento direto;
( F ) Não há redução do torque de partida, pois reduzindo apenas a tensão em 1/3, a
corrente de partida se mantém nas condições nominais.
( V ) Redução dos picos de corrente de partida, diminuindo o consumo de energia na
partida e minimizando os impactos das altas correntes de partida;
( V ) A tensão de linha da rede de alimentação deve coincidir com a ligação triângulo do
motor;





Questão 5
Considerando os diagramas de força e comando apresentados a seguir, qual é a
afirmação INCORRETA?



( V ) O diagrama trata-se de uma partida direta com reversão de um motor trifásico, com
circuito de comando bifásico.
( V ) Se o disjuntor DT1 desarmar ou o relê RT1 acionar por sobrecarga do motor, a
lâmpada H irá acender, indicando falha do equipamento.
( V ) Os contatos 11 e 12 de K2, e 11 e 12 de K2, são utilizados como contatos de
intertravamento, garantindo que os contatores K1 e K2 não sejam acionados ao mesmo
tempo, evitando um curto-circuito.
( V ) Para que o motor de indução trifásico tenha seu sentido de rotação invertido, basta
inverter uma das fases. No diagrama temos RST no sentido direto e TSR no sentido
reverso.
( F ) O equipamento RT1 tem por função proteger o motor contra sobrecargas e surtos de
tensão (descargas atmosféricas).
Questão 6
Como podemos classificar o diagrama de força e comando apresentado a seguir?

Videoaula suporte de referência: Partida de Motores Elétricos – Acionamentos Elétricos
https://www.youtube.com/watch?v=Z1DOGboHcZA



( X ) Partida estrela-triângulo sem reversão de um motor trifásico, com proteção
térmica e magnética do motor.
( ) Partida compensadora com reversão de um motor trifásico, com proteção térmica e
magnética do motor.
( ) Partida estrela-triângulo com reversão de um motor trifásico, com proteção térmica e
magnética.
( ) Partida direta com reversão de um motor trifásico, com proteção térmica e
magnética do motor.
( ) Partida de um motor trifásico com rotor bobinado, com proteção térmica e
magnética.
https://www.youtube.com/watch?v=Z1DOGboHcZA
Questão 7
Como podemos classificar o diagrama de força e comando apresentado a seguir?

Videoaula suporte de referência: Partida de Motores Elétricos – Acionamentos Elétricos
https://www.youtube.com/watch?v=Z1DOGboHcZA



( X ) Partida compensadora sem reversão de um motor trifásico, com proteção
térmica e magnética do motor.
( ) Partida estrela-triângulo com reversão de um motor trifásico, com proteção térmica e
magnética.
( ) Partida estrela-triângulo sem reversão de um motor trifásico, com proteção térmica e
magnética do motor.
( ) Partida compensadora com reversão de um motor trifásico, com proteção térmica e
magnética do motor.
( ) Partida direta com reversão de um motor trifásico, com proteção térmica e
magnética do motor.

https://www.youtube.com/watch?v=Z1DOGboHcZA
Questão 8
Considerando que para acionar uma serra circular, o motor irá partir a vazio até sua plena
rotação. Qual o sistema de partida de motor mais adequado considerando a necessidade
de se reduzir o pico de corrente de partida.

Videoaula suporte de referência: Partida de Motores Elétricos – Acionamentos Elétricos
https://www.youtube.com/watch?v=Z1DOGboHcZA


( X ) Partida estrela-triângulo
( ) Partida de motor Dahlander
( ) Partida direta
( ) Partida direta com frenagem CC
( ) Partida chave compensadora


















https://www.youtube.com/watch?v=Z1DOGboHcZA
Questão 9
Como podemos descrever o funcionamento da partida, considerando os diagramas de
comando e força apresentados a seguir?




( ) Ao pressionar o botão liga (BL) os motores M1 e M2 irão ser acionados
instantaneamente, e após decorrido o tempo do temporizador T1 o motor M1 irá se
desligar. Após decorrido o tempo do temporizador T2 o motor M2 irá se desligar.
( ) Ao pressionar o botão liga (BL) o motor M1 irá ser acionado instantaneamente, e após
decorrido o tempo do temporizador T1 o motor M2 irá ligar e o motor M1 irá desligar. Após
decorrido o tempo do temporizador T2 o motor M2 irá desligar.
( X ) Ao pressionar o botão liga (BL) o motor M1 irá ser acionado instantaneamente, e
após decorrido o tempo do temporizador T1 o motor M2 irá ligar. Após decorrido o
tempo do temporizador T2 os dois motores irão desligar.
( ) Ao pressionar o botão liga (BL) o motor M2 irá ser acionado instantaneamente, e após
decorrido o tempo do temporizador T1 o motor M1 irá ligar. Após decorrido o tempo do
temporizador T2 os dois motores irão desligar.
( ) Ao pressionar o botão liga (BL) o motor M1 irá ser acionado instantaneamente, e após
decorrido o tempo do temporizador T1 o motor M1 irá se desligar. Após decorrido o tempo
do temporizador T2 o motor M2 irá ligar e se manter ligado até ser desligado pelo botão
desliga (BD).

Questão 10
Qual é a função do contato aberto do contator K3 presente no diagrama de comando?

Videoaula suporte de referência: Partida Estrela-Triângulo
https://www.youtube.com/watch?v=x55RKctOD9g&t=84s


( ) Realizar o intertravamento entre K1 e K2, garantindo que os contatores nunca sejam
acionados ao mesmo tempo.
( ) Realizar a temporização de K3, garantindo que ao liberar a botoeira S2, K3 se manteráligado até o final da contagem de tempo do temporizador.
( ) Realizar o intertravamento entre K2 e K3, garantindo que os contatores nunca sejam
acionados ao mesmo tempo.
( X ) Realizar o selo de K3, garantindo que ao liberar a botoeira S2, K3 se manterá
ligado fechando o motor em triângulo.
https://www.youtube.com/watch?v=x55RKctOD9g&t=84s
( ) Realizar o selo de K1, garantindo que ao liberar a botoeira S1, K1 se manterá ligado
fechando o motor em estrela.
