Questão 1) - Valor 6,0 Pontos

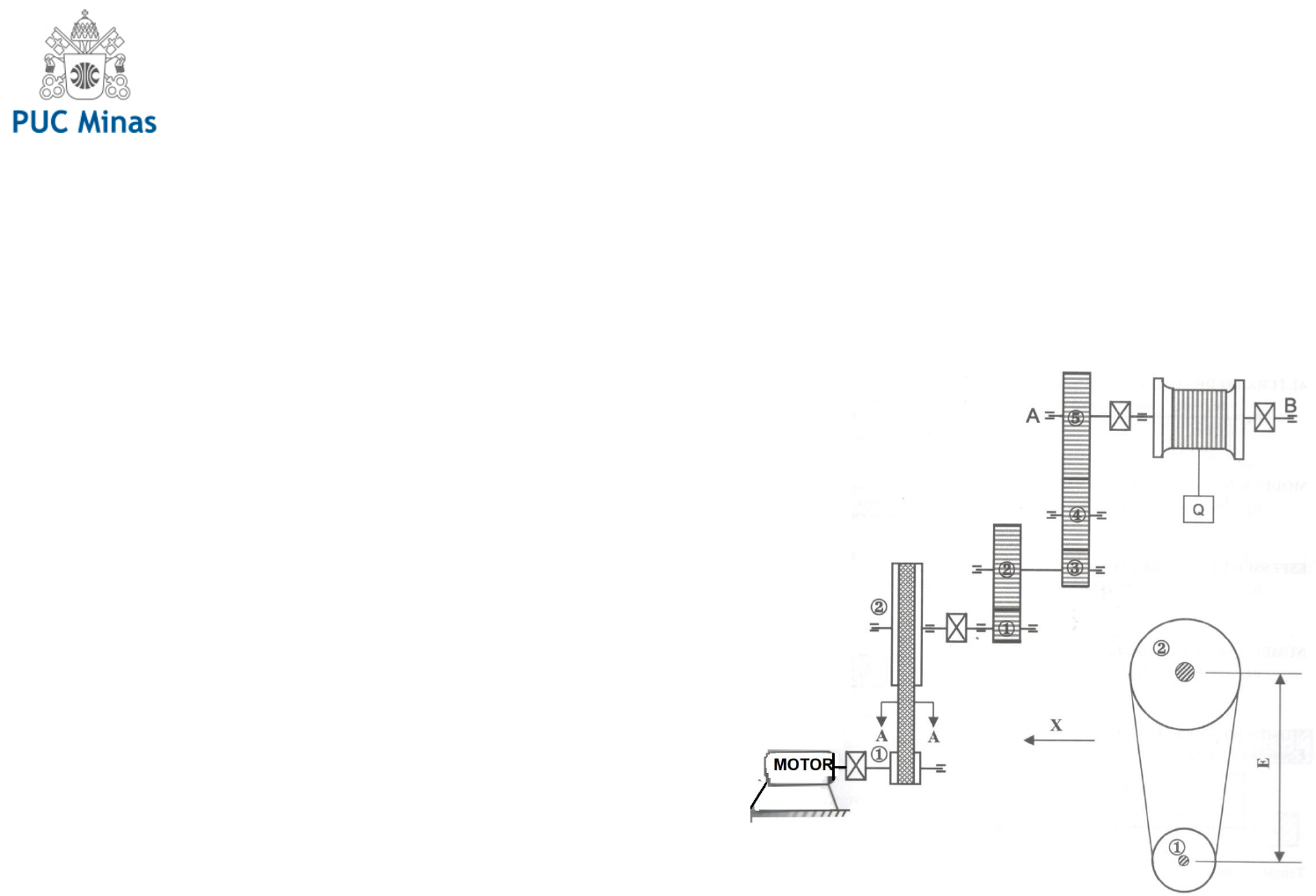

Para o sistema de elevação mostrado sabe se que o motor possui torque normal e os acoplamentos possuem redimento de 90%
cada. As polias são ranhurada, as correias saõ trapezoidais e possuem rendimento de 80% o par. O serviço será continuo e o
coeficiente de atrito é 0,18. As engrenagens em aço laminado a quente SAE 1020, trabalham em funcionamento normal,
carregamento constante e possuem o perfil evolvente, corrigido, β = 20°. A vida útil desejada para as engrenagens é de 80000
horas e a relação de transmissão nas polias é igual a 8 e o rendimento por par é de 80%. Sabe se que o diâmetro externo e interno
dos dentes da engrenagem n°4 são 492,8mm e 461,33mm respectivamente. A espessura da engrenagem n°5 é de 78,4mm e as
relações de transmissão nas engrenagens são i1,i2, e i3 são rspectivamente de 5,3 e 2 . O tambor possui peso “A”, diâmetro “B”
e velocidade da carga “C” m/seg, conforme tabela.
Entregue o memorial descritivo de cálculo e determine:
1) A potencia do motor em CV e sua rotação (1,5 Pontos)
2) O valor da carga Q (1,5 Pontos)
3) A dureza das engrenagens em HB (1,5 Pontos)
4) Faça um Croqui dimensionado da polia n° 2 (1,5 Pontos)








PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
 DEPARTAMENTO DE ENGENHARIA MECÂNICA – COREU
TRABALHO PRÁTICO DE PROJETOS MECÂNICOS – PROF. GILMAR CORDEIRO DA SILVA









Componentes do Grupo A
Kgf
B
mm
C
mm/seg
1 Danilo da Cruz Gomes Leonam Alves Teixeira Gabriel Oliveira
Serra
 80 800 0,2093
2
 Débora Dayane
Ramos Bueno

Guilherme Grossi
Lamas Neto

Luan Xavier da
Fonseca

Mariana Dias
Gouvêa

Sarah
Fernandes
Lisboa
100 1000 0,1883
3 Ione Boaventura
Schreiber

Daniel Fernandes De
Faria

Marco Antônio
Artur Jr

Adilson Farlei

Wellington Eros
Soares Santos
60 600 0,2284
4 Ricardo Augusto Silva
Lopes
Marcelo Augusto Costa Maria Luiza
Guimarães Diniz
Tomaz
Pedro Baumgratz
de Miranda Freitas
Pedro Carvalho
Milan de Souza
70 700 0,2195
5 Leandro Inácio
Campos
Lucas Martins Xavier Matheus Tomaz
de Almeida
Raul Lamego Washington
Emmanuel
Rodrigues
85 850 0,2088
6 Lucas Rocha Prates

Kelvyn Mendes Ribeiro

Pedro Henrique
Pavão de Almeida
Vianna
Luiz Henrique
Mendes Fendler

 90 900 0,2003
7 Alex da Silva
Duarteitor Viana
Mariana de Paula
Souza
Paulo Henrique
Celestino Oliveira
Vitor Viana Freire Wesley
Vanzeler
95 950 0,1995

Questão 2) - Valor 5,0 Pontos

Considere o redutor velocidade mostrado abaixo e demonstre todos os cálculos para determinar os seguintes itens:

a) Forças atuantes em cada engrenagem; (0,5 Ponto)
b) Reações nos apoios e força resultante em todos os eixos; (0,5 Ponto)
c) Esboce o momento fletor em cada eixo, (1,0 Ponto)
d) Considere que o eixo que suporta as engrenagens 2 e 3 foi usinado no material SAE 1045 laminado a frio, não possui
escalonamento. Determine o seu diâmetro e as dimensões das chavetas para fixação das engrenagens 2 e 3 (2,0 Ponto)
e) Realize um esboço dimensionado do eixo, considere θ adm = 1/4°/m,G=8100 Kgf/mm2; (1,0 Ponto)


















Componentes do Grupo P1
Kgf
P2
Kgf
P3
Kgf
P4
Kgf
1 Danilo da Cruz Gomes Leonam Alves Teixeira Gabriel Oliveira
Serra
 2 5 3 6
2
 Débora Dayane
Ramos Bueno

Guilherme Grossi
Lamas Neto

Luan Xavier da
Fonseca

Mariana Dias
Gouvêa

Sarah
Fernandes
Lisboa
2 6 3 5
3 Ione Boaventura
Schreiber

Daniel Fernandes De
Faria

Marco Antônio
Artur Jr

Adilson Farlei

Wellington Eros
Soares Santos
5 2 6 3
4 Ricardo Augusto Silva
Lopes
Marcelo Augusto Costa Maria Luiza
Guimarães Diniz
Tomaz
Pedro Baumgratz
de Miranda Freitas
Pedro Carvalho
Milan de Souza
3 2 5 6
5 Leandro Inácio
Campos
Lucas Martins Xavier Matheus Tomaz
de Almeida
Raul Lamego Washington
Emmanuel
Rodrigues
5 3 2 6
6 Lucas Rocha Prates

Kelvyn Mendes Ribeiro

Pedro Henrique
Pavão de Almeida
Vianna
Luiz Henrique
Mendes Fendler

 6 5 3 2
7 Alex da Silva
Duarteitor Viana
Mariana de Paula
Souza
Paulo Henrique
Celestino Oliveira
Vitor Viana Freire Wesley
Vanzeler
5 3 6 3
