Os diodos são chaves eletrônicas, classificadas como não controladas, sua entrada em condução
ocorre de acordo com o sentido da corrente elétrica, ou seja, não utiliza um terminal de disparo. São
considerados como chave fechada quando estão em condução e chave aberta quando em bloqueio, e
em análises ideais são desprezadas as perdas por comutação e condução.

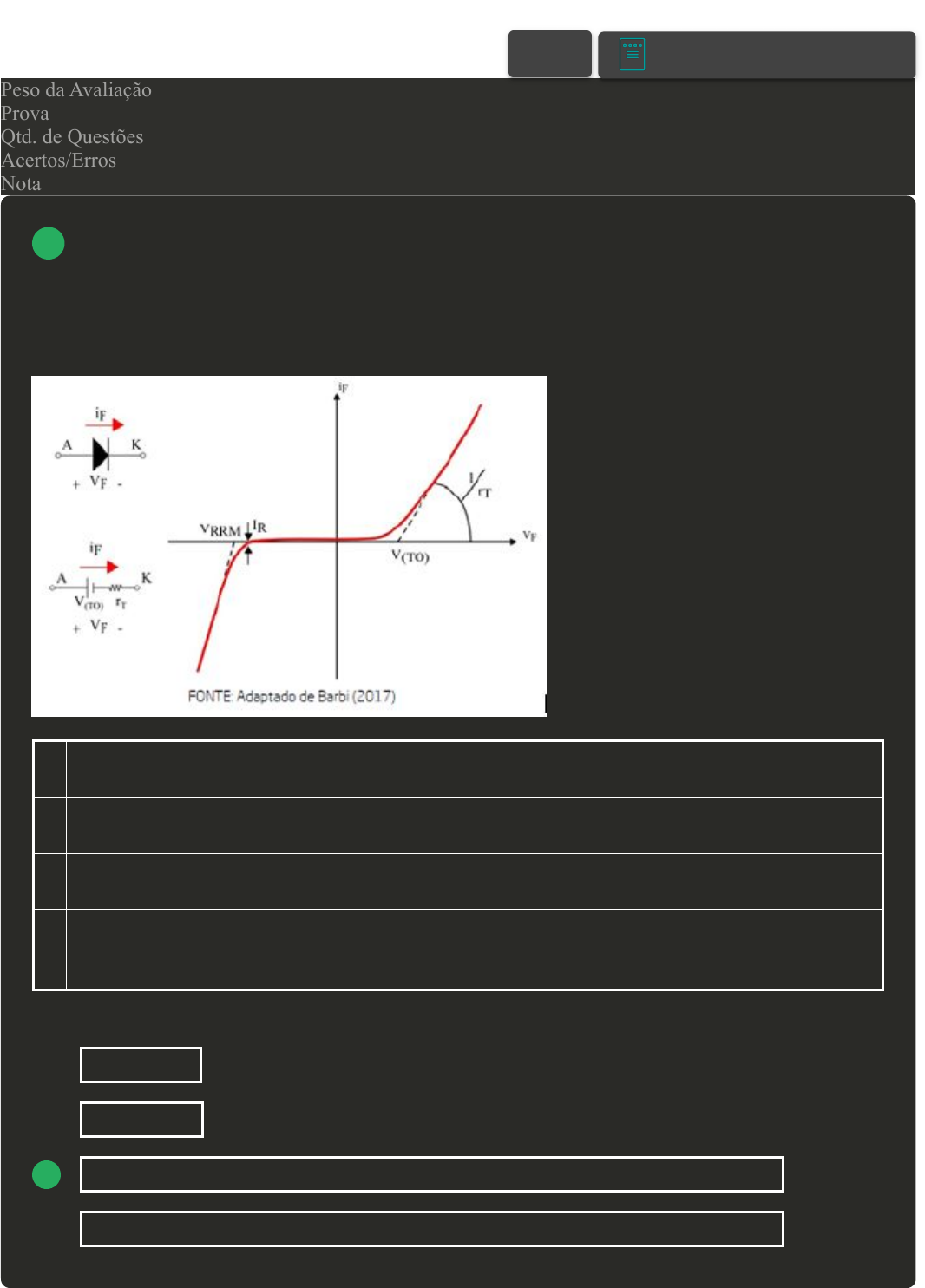

Curva característica do diodo ideal
Dada a curva da figura, classifique V para as sentenças verdadeiras e F para as falsas:
(
 )
É representada a tensão máxima reversa ou tensão máxima em bloqueio e seu valor pode ser
obtido diretamente da curva característica.
(
 )
A queda de tensão no diodo pode ser representada por uma fonte V(TO) associada a uma
resistência em série rT.
(
 ) A corrente em condução pode ser obtida diretamente da curva característica.
(
 )
Quando o diodo é submetido a tensões superiores ao definido na tensão máxima reversa, ele
entra em condução mantendo a tensão elevada, gerando uma alta temperatura na junção,
ocasionado a queima do componente.
 Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B V - F - V - F.
C F - V - F - V.
D V - V - F - V.
