Pincel Atômico - 16/12/2024 11:38:01 1/6
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 28/07/2024 16:49:49 (2415676 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [1006011] - Avaliação com 20 questões, com o peso total de 30,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: JANEIRO/24 PRES - N.ELET.Jan.24 [110391]
Aluno(a):
91540505 - ROGERIO RISPERI - Respondeu 15 questões corretas, obtendo um total de 22,50 pontos como nota
[350082_47137
]
Questão
001
O interruptor denominado para utilização em circuitos em que uma carga ou mais deve ser acionada em mais de 2 pontos diferentes é:
X Interruptor intermediário
Interrruptor duplo
Interrruptor paralelo
Interrruptor simples
[350082_56014
]
Questão
002

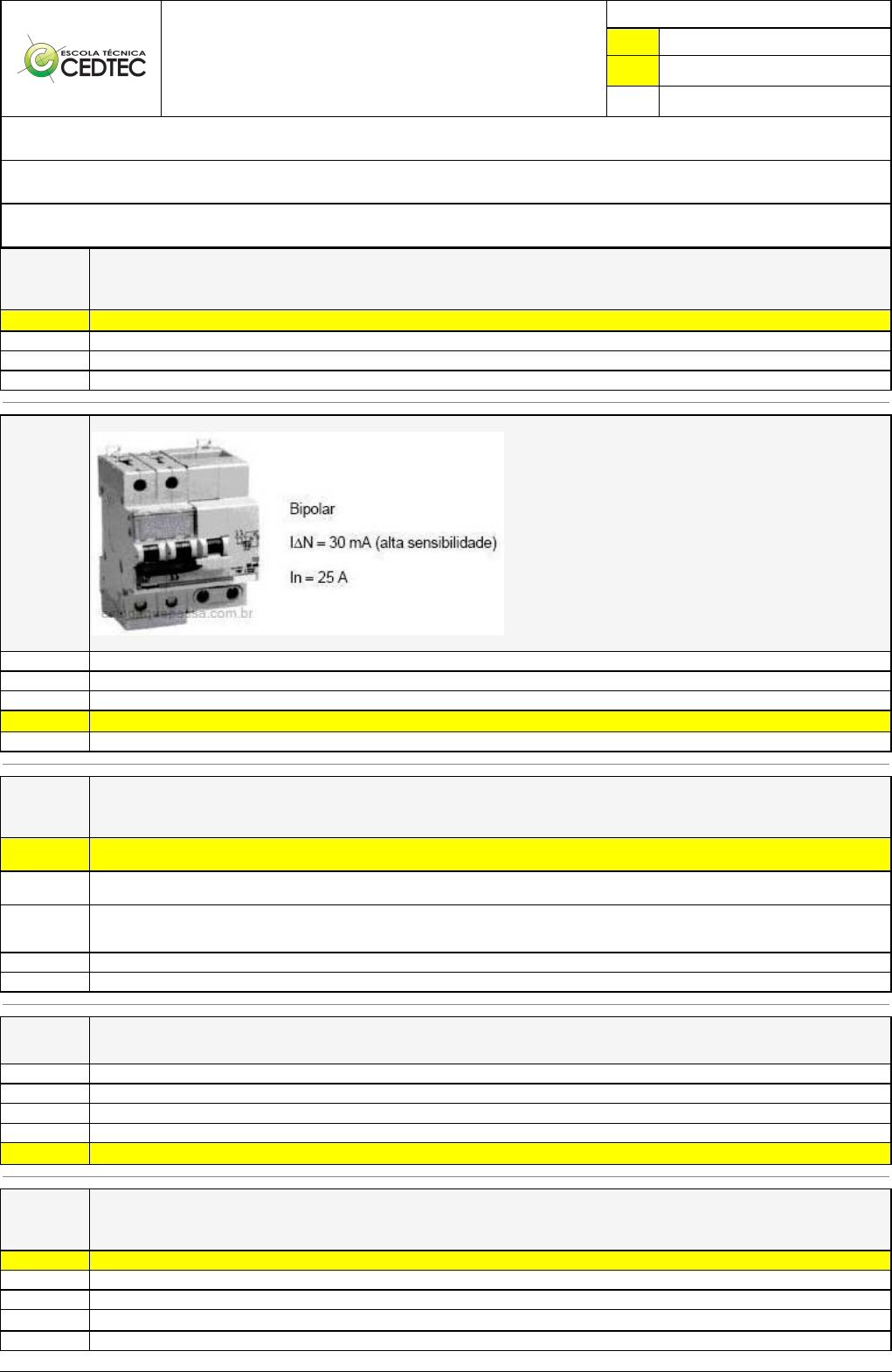

Considere o dispositivo abaixo e algumas de suas especificações:
Trata-se de um:
Disjuntor termomagnético bipolar.
Fusível tipo D bipolar
Fusível NH bipolar
X Disjuntor diferencial residual bipolar.
Disjuntor de caixa moldada bipolar
[350082_10174
]
Questão
003
Da legislação em vigor, a Resolução da ANEEL no 456, de 29/11/00, foram retiradas as seguintes definições de Carga instalada:
X Soma das potências nominais dos equipamentos elétricos instalados na unidade consumidora, em condições de entrar em funcionamento, expressa em
quilowatts (kW).
Conjunto de instalações e equipamentos elétricos caracterizado pelo recebimento de energia elétrica em um só ponto de entrega, com medição
individualizada e correspondente a um único consumidor.
Pessoa física ou jurídica, ou comunhão de fato ou de direito, legalmente representada, que solicitar a concessionária o fornecimento de energia elétrica e
assumir a responsabilidade pelo pagamento das faturas e pelas demais obrigações fixadas em normas e regulamentos da ANEEL, assim vinculando-se
aos contratos de fornecimento, de uso e de conexão ou de adesão, conforme cada caso.
Aceitação dos termos do contrato de adesão pelo consumidor responsável por unidade consumidora do Grupo “B”.
Nenhuma das alternativas.
[350082_2103]
Questão
004
Qual das alternativas define melhor a corrente de curto-circuito?
Cargas de potência nominal acima dos valores previstos no projeto.
Solicitações dos equipamentos acima das suas capacidades nominais.
Descargas elétricas provenientes de corrente de falta.
Corrente de fuga à terra responsável por desarmar o DR.
X É a passagem de corrente elétrica acima de 10 vezes o valor da corrente nominal do circuito elétrico.
[350082_16835
5]
Questão
005
Se em um circuito circula uma corrente de 200 mA através de um resistor de 100 ohms, a potência dissipada por esse resistor será igual a:
4W
400W
2W
X 8W
200W
Pincel Atômico - 16/12/2024 11:38:01 2/6
[350082_10173
]
Questão
006
Essa fonte de energia muito utilizada no Brasil e no mundo é um minério fóssil que, quando processado, dá origem a vários subprodutos, como a
gasolina, óleo diesel, querosene, além de gerar eletricidade nas usinas termoelétricas.
A que fonte de energia refere-se o fragmento acima?
X Petróleo
Gás natural
Xisto betuminoso
Carvão mineral
Cana-de-açúcar
[350082_52662
]
Questão
007
Em relação ao interruptor Three-Way, assinale a alternativa correta.
É utilizado para desabilitar tomadas em risco.
É aplicável somente a instalações industriais.
Não é usual nas instalações elétricas.
Envolve mais de quatro interruptores.
X É usado em escadas e corredores devido a sua extensão.
[349996_1209]
Questão
008
Uma lâmpada permanece acessa durante 5 minutos por efeito de uma corrente de 2 A, fornecida por uma bateria. Nesse intervalo de tempo, a carga
total (em C) liberada pela bateria é:
500
2,5
X 600
10
150
[350083_56047
]
Questão
009
A tabela a seguir relaciona a área de seção transversal interna com o diâmetro nominal de cada eletroduto.
Um circuito elétrico é alimentado por três cabos que, juntos, ocupam uma área de seção transversal 800 mm2 aproximadamente. Tendo em vista uma
ocupação máxima de 40%, o menor diâmetro nominal de eletroduto para acomodar esses cabos é:
1”
3”
Para uma taxa de 40% de ocupação máxima nenhuma das seções acima é adequada sendo necessário uma seção de eletroduto superior a 3”
2 ½ “
X 2”
[350083_5171]
Questão
010
Assinale a alternativa que apresenta a melhor definição para demanda de energia:
É a média das potências elétricas instantâneas solicitadas por uma unidade consumidora durante um período especificado.
É a soma das potências nominais dos equipamentos instalados em uma unidade consumidora.
É a carga total instalada de uma instalação elétrica monofásica, bifásica ou trifásica.
X É a potência máxima de uma instalação elétrica consumidora, seja residencial ou industrial.
É o limite de potência entregue pela concessionária de energia elétrica a uma unidade consumidora.
[350083_2107]
Questão
011
Qual o valor da corrente nominal de um circuito com potência elétrica equivalente a 5.000W e tensão=220V?
40 A.
30 A.
16 A.
X 22,7 A.
32 A.
[350083_16838
3]
Questão
012
Assinale a alternativa correta com relação aos critérios para divisão de circuitos em instalações elétricas de baixa tensão.
Cada circuito deverá ter seu próprio condutor terra.
Pincel Atômico - 16/12/2024 11:38:01 3/6
Os pontos de tomadas de cozinhas, áreas de serviço e locais análogos devem ter tomadas e iluminação em um mesmo circuito.
O condutor neutro pode ser comum a mais de um circuito
Todo circuito terminal deve ser protegido contra sobrecorrentes por dispositivo que assegure o seccionamento simultâneo de todos os condutores de fase,
neutro e terra
X Todo ponto de utilização previsto para alimentar equipamento com corrente nominal superior a 10 A deve constituir um circuito independente
[350083_16836
7]
Questão
013
Uma usina hipotética geradora de energia elétrica tem como característica a geração de energia pelos processos hidrelétrico e termelétrico, mas não
simultaneamente. Por causa da natureza da geração hidrelétrica, a usina foi construída próxima de um rio.
A geração termelétrica só entra em operação em períodos de escassez de água na represa usada para movimentar as turbinas dos geradores ou em
períodos de manutenção dos equipamentos da hidrelétrica.
Os geradores termelétricos operam a partir do calor produzido pela queima de carvão mineral. Na sala de geradores termelétricos, há um sistema de
ventilação forçada que substitui equipamentos de ar condicionado, por conta de um melhor aproveitamento da energia consumida no local, e cuja função
é manter a temperatura ambiente próxima de 23°C.
Um dos ambientes da usina está sendo criado para acomodar uma guilhotina elétrica a ser usada para corte de placas de cobre de um sistema de
ionização usado em partes da planta industrial para tratamento da água, antes de retorná-la ao leito do rio.
O diagrama unifilar da iluminação da sala onde ficará a guilhotina está ilustrado na Figura I e a placa de especificações do motor da guilhotina está
ilustrada na Figura II.
O diagrama unifilar da iluminação da sala da guilhotina apresenta um erro que está corretamente identificado em:
X No eletroduto entre os interruptores e a luminária a, deve-se acrescentar um neutro
A luminária b não pode ser ligada à luminária a por eletroduto, pois o correto é ligá-la diretamente à caixa dos interruptores
Não é necessário passar o terra nos eletrodutos, já que não há tomadas nessa instalação
No eletroduto entre as luminárias a e b, deve-se substituir a fase por um retorno
No eletroduto que vem do quadro de distribuição QD deve-se acrescentar outra fase, pois há dois circuitos de iluminação
[350083_10248
]
Questão
014
A seguir, apresenta-se ao lado, o quadro de distribuição bifásico de uma edificação.
Sobre o elemento indicado com o número 1, analise as afirmativas a seguir.
1. Tem como função apenas proteger os circuitos de possíveis sobrecargas.
2. Conjuga um disjuntor termomagnéticoe um disjuntor residual geral.
3. Esse elemento é conhecido como disjuntor diferencial residual geral e permite manobra manual.
Se somente as afirmativas (I) e (II) forem verdadeiras
Se somente a afirmativa (II) for verdadeira
Se somente a afirmativa (I) for verdadeira
X Se somente a afirmativa (III) for verdadeira
Se somente as afirmativas (II) e (III) forem verdadeiras
Pincel Atômico - 16/12/2024 11:38:01 4/6
[350081_56055
]
Questão
015
A proteção de um circuito, cuja corrente de curto-circuito é 300 A, é feita por um fusível diazed de 63 A. As curvas tempo-corrente de cinco fusíveis desse
tipo são mostradas na imagem.
De acordo com essas informações, o tempo mínimo de fusão do fusível utilizado, em segundo, quando houver um curto-circuito, é:
0,8
0,1
0,4
2,0
X 1,0
[349994_1087]
Questão
016
Qual é o tipo de diagrama representado a seguir?
Diagrama de multifilar
X Diagrama unifilar
Diagrama de comando
Diagrama de sinalização
[350081_54852
]
Questão
017
Para a instalação de um aquecedor de piscina com carga resistiva de 9.680 W e tensão de 220 V utilizaram-se condutores de cobre embutidos em
eletrodutos, a uma distância de 29 m. Se a queda máxima de tensão for 2%, considerando a resistividade do cobre 1/58 (? × mm2/m) então, a área da
seção transversal mínima dos condutores, calculada pelo critério de dimensionamento da máxima queda de tensão, é, em mm2:
2,5.
X 10,0.
4,0.
16,0.
6,0.
Pincel Atômico - 16/12/2024 11:38:01 5/6
[350081_52695
]
Questão
018
Analise o esquema multifilar, parcial, a seguir.
A respeito desse esquema, é correto afirmar:
As fases e o neutro foram conectas a um DR e, a partir deste, criou-se o barramento para a equipotencialização dos circuitos terminais.
A ligação tem um curto-circuito
A troca do disjuntor termomagnético é facilitada pela inclusão do DR que será aberto durante esse procedimento.
X Utilizou-se três dispositivos de proteção: contra sobrecarga, curto-circuito e corrente de fuga ou residual.
Nesse quadro de distribuição, o neutro e o condutor de proteção seguem a partir de um mesmo barramento para alimentar as cargas.
[350081_2099]
Questão
019
Considere uma lâmpada de 40W em 120V e determine a corrente elétria (I), que percorre o circuito se a mesma for ligada em fonte de 60 volts.
0,167 A
X 0,207 A
0,667 A
3 A
Pincel Atômico - 16/12/2024 11:38:01 6/6
[350081_54862
]
Questão
020
A tabela 1 a seguir apresenta os fatores de correção para temperaturas ambientes diferentes.
A tabela 2 abaixo apresenta os fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores
agrupados em camada única.
Um motor monofásico de 1.800W, 100V, com fator de potência 0,8, rendimento de 90%, opera na temperatura de 40 °C e será alimentado por condutores
com isolamento em EPR. Esses condutores serão instalados numa bandeja não perfurada que contém mais 2 circuitos, os quais atendem a outras cargas
da instalação. Com base nessas informações, o valor da corrente para o dimensionamento do condutor de alimentação desse motor é, aproximadamente,
de:
31,3 A
25,0 A
28,9 A
X 27,5 A
34,8 A
