Instalações Elétricas Industriais

Prévia do material em texto

Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
A corrente de curto-circuito que ocorre longe dos terminais do gerador possui a seguinte forma de onda.

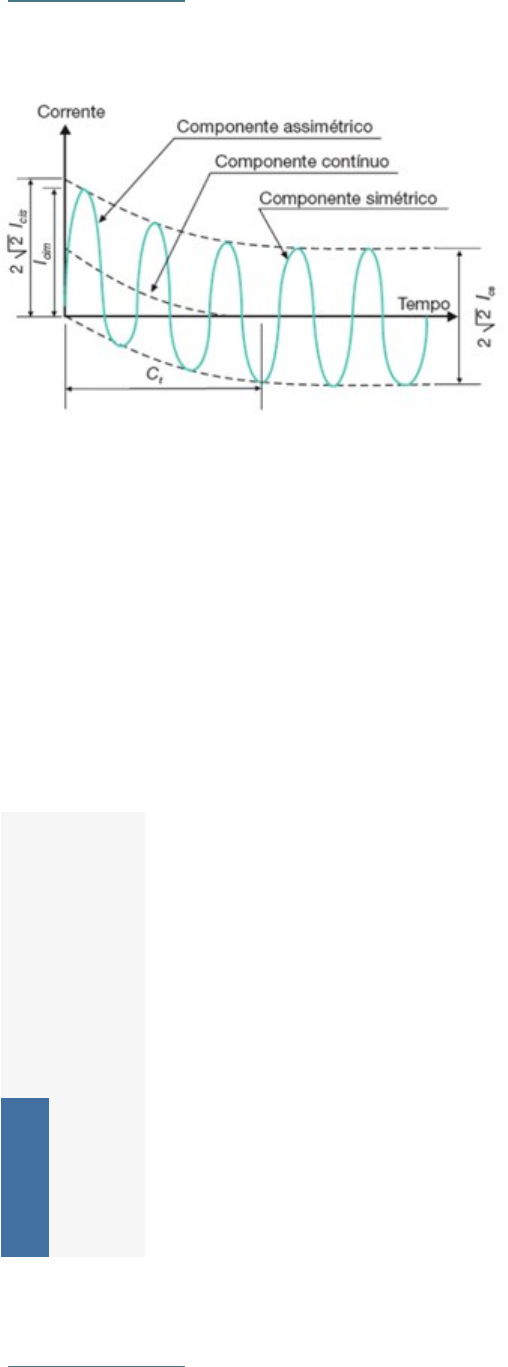

Com base na forma de onda mostrada na figura, é correto o que afirma em
I. A corrente é simétrica durante toda a ocorrência do curto-circuito.
II. A componente simétrica é um fator determinante para a potência de curto-circuito.
III. O valor do impulso da corrente de curto-circuito no instante da falta é o valor máximo da corrente de curto-circuito.
IV. O valor da componente contínua tende a zero a partir do instante em que ocorre a falta.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	I e IV, apenas.

	C

	II e III, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
A intensidade da corrente de curto-circuito de uma instalação elétrica é determinada em função do ponto em que ocorre a falta, mas também em função dos equipamentos que contribuem para o aumento da corrente de curto-circuito. Devido as suas caraterísticas estes equipamentos são considerados fontes de corrente de curto-circuito. Dentre os equipamentos encontrados em instalações elétricas podemos citar
I. Geradores síncronos.
II. Motores de Indução.
III. Transformadores.
IV. Transformadores para instrumentos.
V. Condensadores síncronos.
Dentre os equipamentos mencionados, os que contribuem para o aumento da corrente de curto circuito, são citados em
Nota: 10.0

	A

	I e II, apenas.

	B

	II, III e V, apenas.

	C

	I, II e V, apenas.
Você assinalou essa alternativa (C)
Você acertou!

	D

	III, IV e V, apenas.

	E

	I, II, III e V, apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere um transformador abaixador de 10 kVA, 380 – 220/127 V, que fornece 0,7 p.u. de corrente a uma carga com fator de potência unitário. Determine, em ampères, qual é esta corrente, utilizando como valores de base os valores nominais do transformador.
Nota: 10.0

	A

	10,63 A

	B

	18,36 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	24,21 A

	D

	32,84 A

	E

	45,46 A
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
Em relação às entradas de energia em indústrias, assinale a alternativa correta.
Nota: 10.0

	A

	No projeto de instalações elétricas industriais devem ser consideradas as informações fornecidas pelas concessionárias que atendem a região que a indústria está inserida.
Você assinalou essa alternativa (A)
Você acertou!

	B

	A concessionária não precisa avaliar os dados das cargas que existem na instalação, pois a estrutura de fornecimento já é montada visando atender qualquer tipo de indústria, independentemente de sua potência instalada.

	C

	A concessionária deve informar os níveis de tensão disponíveis na região, porém, nem mesmo em casos extremos tem o dever de disponibilizar a estrutura necessária para o fornecimento de um nível adequado para atender a demanda da instalação.

	D

	O sistema radial simples possui apenas uma barra, entretanto, caso ocorra alguma falha no fornecimento de energia, isso não refletirá no circuito de distribuição que alimenta a indústria.

	E

	O sistema radial com recurso possui duas barras de distribuição, o que faz com que o sistema seja mais flexível, porém isto diminui a confiabilidade do sistema de fornecimento.
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
O sistema por unidades é uma ferramenta bastante importante no cálculo de correntes de curto-circuito, pois nesse tipo de cálculo, os valores com que se trabalha são elevados, o que torna os cálculos mais complexos, devido à grande quantidade de elementos em um valor. Um dos equipamentos onde o sistema por unidade é bastante utilizado é o transformador. Considere um transformador 500 kVA, 138/13,8 kV. Determine a corrente de base do lado de alta tensão, para ser utilizada em cálculos em p.u..
Nota: 10.0

	A

	1,54 A

	B

	2,09 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	2,65 A

	D

	3,12 A

	E

	4,98 A
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência é um dos grandes problemas para as instalações industriais, sendo que devido as características das cargas estes podem causar problemas às indústrias. Quanto ao fator de potência e suas características, afirma-se:
I. O fator de potência é responsável por fornecer dados sobre a eficiência das cargas industriais, através dele é possível verificar a eficiência destas, sendo que quanto maior este fator melhor será sua eficiência.
II. No Brasil, a Agência Nacional de Energia Elétrica (ANEEL) definiu o valor mínimo de 0,92 para as instalações industriais, sendo que no caso de o fator de potência estar abaixo do especificado seja possível a aplicação de multas.
III. Além de indicar uma baixa eficiência, um baixo fator de potência pode conduzir a problemas de queda de tensão, perdas nas instalações e sobrecargas.
IV. Assim como nas industrias, as concessionárias também fiscalizam o fator de potência das instalações residenciais, com o objetivo de verificar a eficiência, sendo passível de multas caso não sejam atendidas especificações da ANEEL.
É correto o que se afirma apenas em:
Nota: 10.0

	A

	I e II.

	B

	I e III.

	C

	II e III.

	D

	I, II e III.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV.
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
Um curto-circuito é caracterizado pela perda de isolamento entre duas partes de um circuito elétrico. Esta perda de isolação também pode ser, por exemplo, entre um condutor elétrico e uma estrutura na qual o condutor não possa entrar em contato. Em grande parte dos casos o curto-circuito é decorrente de falha humana. Dentre as causas de curto-circuito podemos citar
I. Equipamentos com defeitos de fabricação.
II. Falta de manutenção preventiva.
III. Utilização de mão de obra capacitada.
IV. Realizar trabalhos em eletricidades com partes energizadas.
V.Mau dimensionamento de condutores
Dentre as afirmativas, as que correspondem a curto-circuito devido a falhas humanas são
Nota: 10.0

	A

	I, II e III, apenas.

	B

	II, IV e V, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, III e V, apenas.

	D

	III, IV e V, apenas.

	E

	I, II, IV e V, apenas.
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento de condutores elétricos em uma instalação elétrica industrial é uma das etapas mais relevantes. O dimensionamento correto dos condutores evita problemas como aquecimento excessivo e perda de isolação, por exemplo. Tendo em vista a escolha correta dos condutores, alguns métodos de dimensionamento são utilizados. Dentre estes métodos, podemos citar
I. Capacidade condução de corrente.
II. Máxima potência admissível.
III. Limite de queda de tensão.
IV. Número de fases da instalação.
V. Verificação da bitola mínima estipulada pela NBR 5410/2004.
São métodos utilizados para dimensionamento de condutores de baixa tensão o que se afirma em
Nota: 10.0

	A

	I e IV, apenas.

	B

	I e II, apenas.

	C

	II e IV apenas.

	D

	I, III e V, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
O surgimento de uma corrente de falta, é o resultado de um curto-circuito. Este curto-circuito pode ter sua origem pelo contato indevido de partes não isoladas de dois ou mais condutores. Analise as seguintes afirmativas relacionadas aos tipos de curto-circuito e suas características.
I. Um curto-circuito trifásico ocorre quando há contato direto entre as três fases.
II. O curto-circuito entre fase e terra é o que resulta no maior valor de corrente de falta.
III. No curto-circuito bifásico não pode haver corrente de curto-circuitopara que não haja sobreaquecimento dos mesmos. No caso do monitoramento do fator de potência a importância é para que o acionamento de bancos de capacitores automáticos seja feito de maneira adequada, sem que o fator de potência fique fora da faixa prevista. Com base neste contexto, é correto afirmar
Nota: 10.0

	A

	O medidor de fator de potência tem o objetivo de acionar o banco de capacitores automaticamente.

	B

	O controle automático do fator de potência em grandes consumidores, deve ser feito somente nos horários de maior consumo energético.

	C

	Os critérios para o dimensionamento de condutores de banco de capacitores de baixa tensão, são diferentes dos usados na norma NBR 5410/2004.

	D

	No cálculo da corrente de projeto dos condutores, a corrente nominal deve ser multiplicada por 1,35.

	E

	Os controladores automáticos de fator de potência são construídos em estruturas semelhantes a painéis elétricos, onde os elementos internos da estrutura são devidamente dimensionados para evitar que se danifiquem nos instantes de manobra devido a altas correntes.
Você assinalou essa alternativa (E)
Você acertou!
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A correção do fator de potência pode ser feita de diversas formas. Pode ser feita individualmente em grandes cargas indutivas, pode ser feita diretamente no barramento do secundário do transformador, ou no barramento de alta tensão. Em relação aos tipos de correção de fator de potência, analise as seguintes afirmações.
I. No caso da correção de fator de potência de motores de grande potência, a potência do banco de capacitores deve ser maio que a potência reativa do motor a vazio.
II. Para a correção do fator de potência de grandes cargas indutivas, são utilizados capacitores de corrente alternada, especificados pela potência reativa e pela tensão que suportam.
III. A correção do fator de potência feita no barramento secundário de transformadores, influencia na tensão de saída do transformador.
IV. A instalação de banco de capacitores no barramento de alta tensão de transformadores, corrige o fator de potência do transformador, sendo necessária a instalação de bancos de menor potência para os demais equipamentos da instalação.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência está entre os fatores que mais precisam de atenção em instalações elétricas industriais. É preciso respeitar os critérios estabelecidos pela Resolução n. 414/2010, da Agência Nacional de Energia Elétrica (ANEEL), de 9 de setembro de 2010, que estabelece condições para o fornecimento de energia elétrica. Para a situação abordada nesta aula, os mais relevantes são os artigos 95, 96 e 97. Esses artigos dissertam sobre as condições do fator de potência para consumidores do Grupo A, que são os consumidores industriais. Em relação resolução da ANEEL e ao fator de potência analise as seguintes afirmativas.
I. Para os consumidores do Grupo A a resolução n. 414/2010, da Agência Nacional de Energia Elétrica estabelece que o fator de potência não pode ser menor que 0,92.
II. Para que seja feita a correção do fator de potência, deve levar em consideração apenas a potência ativa e aparente.
III. A potência aparente é a soma das potências absorvidas por um equipamento elétrico.
IV. O fator de potência de um equipamento ou instalação pode ser calculado utilizando o triângulo de potências.
V. O fator de potência é dado pelo produto entre a potência ativa e aparente.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III apenas.

	C

	I e IV apenas.

	D

	I, III e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V, apenas.
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
Os grupos motor-gerador são equipamentos encontrados em algumas instalações elétricas, e que podem ser utilizados com variados fins. Podemos citar a sua aplicação para suprir quedas de energia da concessionária, e também para reduzir o consumo de energia da concessionária em horários de pico. Em relação aos grupos motor-gerador, são feitas as seguintes afirmações.
I. Os ruídos provenientes dos ventiladores, são ruídos provenientes da aceleração e desaceleração dos ventiladores, devido a variações de carga do gerador.
II. A manta acústica deve ser aplicada às paredes ao teto da casa de máquinas, de modo que o nível de ruído externo não ultrapasse 60 dB.
III. Juntamente com a manta acústica, são utilizados atenuadores de ruído nas paredes e no teto, para auxiliar na diminuição do ruído externo.
IV. As especificações do local da instalação de um grupo motor-gerador são feitas por um engenheiro civil.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e IV, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
Com a evolução da eletrônica de potência, foram desenvolvidos dispositivos para realização de partidas de motores, as quais são atribuídas o nome de partidas eletrônicas. A partida suave, conhecida como sofstart, é uma delas. Sobre este tipo de dispositivo se afirma que
I. Existem diversos tipos de partidas suaves, sendo que todas possuem os mesmos recursos.
II. Uma das funções da partida suave é oferecer proteção, para isto ele pode atuar contra sobrecarga, casos de rotor bloqueado, inversão do sentido de rotação além de atuar na detecção de falta de fase.
III. A partida suave permite que o motor opere com torque constante em qualquer velocidade.
IV. A partida suave oferece controle da rampa de aceleração e desaceleração do motor de indução.
É correto apenas o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.

	D

	II e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV, apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere uma instalação elétrica que absorve da rede elétrica uma potência de 220 kVA, sendo que destes, a potência ativa corresponde a 120 kW. Sabendo que se deseja que a instalação opere com um fator de potência de 0,95 indutivo, assinale a alternativa que corresponde ao valor aproximado da potência reativa do banco de capacitores a ser utilizado na instalação.
Nota: 10.0

	A

	115 kVAr

	B

	120 kVAr

	C

	130 kVAr

	D

	138 kVar

	E

	145 kVAr
Você assinalou essa alternativa (E)
Você acertou!
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
A compatibilidade eletromagnética é um assunto diretamente relacionado com instalações elétricas industriais. Os ruídos emitidos ou captados pelos equipamentos, podem causar mau funcionamento de dispositivos mais sensíveis a este tipo de fenômeno, principalmente os eletrônicos. Para que haja a interferência eletromagnética de um equipamento deve haver um caminho entre a fonte emissora e receptora. A este caminho dá-se no nome de acoplamento, que pode ser do tipo
Nota: 10.0

	A

	Indutivo, capacitivo, resistivo, e de aterramento.

	B

	Magnético, capacitivo, por irradiação, e por condução.
Você assinalou essa alternativa (B)
Você acertou!

	C

	Indutivo, eletrostático e de aterramento.

	D

	Resistivo, magnético, e eletrostático.

	E

	Capacitivo, por condução, e por indução.
image2.pngpara a terra.
IV. No curto-circuito entre fase e terra pode haver correntes de fase para a terra e da terra para a fase.
É correto afirmar o que se afirma em
Nota: 10.0

	A

	I, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.
Você assinalou essa alternativa (C)
Você acertou!

	D

	I, II e IV apenas.

	E

	II, III e IV, apenas.
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
A escolha de um motor para aplicação industrial é algo complexo, devem ser avaliados diversos fatores e parâmetros do motor com objetivo de atender todas as especificações necessárias. A seguir são feitas afirmações sobre estes parâmetros, assinale com V (verdadeiro) ou com F (falso) as seguintes afirmações.
(   ) A potência do motor é um dos parâmetros mais importantes na escolha.
(   ) O tipo de operação  não é um fator relevante na escolha, pois não faz diferença se o motor vai trabalhar em regime contínuo ou intermitente.
(   ) O fator de potência é algo que deve ser muito avaliado, pois dependendo deste, deverão ser projetos sistemas de correção do fator de potência para que sejam atendidos requisitos das concessionárias e dos órgãos reguladores.
(   ) O rendimento de um motor também é avaliado, pois indica a eficiência do motor.
(   ) A maioria dos dados necessários para a escolha do motor podem ser encontrados na placa de identificação do motor, já dados mais específicos como o fator de potência, devem ser consultados diretamente com o fabricante.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
Nota: 10.0

	A

	F – V – F – V – F

	B

	V – F – V – F – V

	C

	V – F – V – F – F

	D

	V – F – V – V – F
Você assinalou essa alternativa (D)
Você acertou!

	E

	F – V – F – V – V
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento de condutores elétricos em uma instalação elétrica industrial é uma das etapas mais relevantes. O dimensionamento correto dos condutores evita problemas como aquecimento excessivo e perda de isolação, por exemplo. Tendo em vista a escolha correta dos condutores, alguns métodos de dimensionamento são utilizados. Dentre estes métodos, podemos citar
I. Capacidade condução de corrente.
II. Máxima potência admissível.
III. Limite de queda de tensão.
IV. Número de fases da instalação.
V. Verificação da bitola mínima estipulada pela NBR 5410/2004.
São métodos utilizados para dimensionamento de condutores de baixa tensão o que se afirma em
Nota: 10.0

	A

	I e IV, apenas.

	B

	I e II, apenas.

	C

	II e IV apenas.

	D

	I, III e V, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V apenas.
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
A escolha de um motor para aplicação industrial é algo complexo, devem ser avaliados diversos fatores e parâmetros do motor com objetivo de atender todas as especificações necessárias. A seguir são feitas afirmações sobre estes parâmetros, assinale com V (verdadeiro) ou com F (falso) as seguintes afirmações.
(   ) A potência do motor é um dos parâmetros mais importantes na escolha.
(   ) O tipo de operação  não é um fator relevante na escolha, pois não faz diferença se o motor vai trabalhar em regime contínuo ou intermitente.
(   ) O fator de potência é algo que deve ser muito avaliado, pois dependendo deste, deverão ser projetos sistemas de correção do fator de potência para que sejam atendidos requisitos das concessionárias e dos órgãos reguladores.
(   ) O rendimento de um motor também é avaliado, pois indica a eficiência do motor.
(   ) A maioria dos dados necessários para a escolha do motor podem ser encontrados na placa de identificação do motor, já dados mais específicos como o fator de potência, devem ser consultados diretamente com o fabricante.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
Nota: 10.0

	A

	F – V – F – V – F

	B

	V – F – V – F – V

	C

	V – F – V – F – F

	D

	V – F – V – V – F
Você assinalou essa alternativa (D)
Você acertou!

	E

	F – V – F – V – V
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
A intensidade da corrente de curto-circuito de uma instalação elétrica é determinada em função do ponto em que ocorre a falta, mas também em função dos equipamentos que contribuem para o aumento da corrente de curto-circuito. Devido as suas caraterísticas estes equipamentos são considerados fontes de corrente de curto-circuito. Dentre os equipamentos encontrados em instalações elétricas podemos citar
I. Geradores síncronos.
II. Motores de Indução.
III. Transformadores.
IV. Transformadores para instrumentos.
V. Condensadores síncronos.
Dentre os equipamentos mencionados, os que contribuem para o aumento da corrente de curto circuito, são citados em
Nota: 10.0

	A

	I e II, apenas.

	B

	II, III e V, apenas.

	C

	I, II e V, apenas.
Você assinalou essa alternativa (C)
Você acertou!

	D

	III, IV e V, apenas.

	E

	I, II, III e V, apenas.
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
O sistema por unidades é uma ferramenta bastante importante no cálculo de correntes de curto-circuito, pois nesse tipo de cálculo, os valores com que se trabalha são elevados, o que torna os cálculos mais complexos, devido à grande quantidade de elementos em um valor. Um dos equipamentos onde o sistema por unidade é bastante utilizado é o transformador. Considere um transformador 500 kVA, 138/13,8 kV. Determine a corrente de base do lado de alta tensão, para ser utilizada em cálculos em p.u..
Nota: 10.0

	A

	1,54 A

	B

	2,09 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	2,65 A

	D

	3,12 A

	E

	4,98 A
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
Em relação às entradas de energia em indústrias, assinale a alternativa correta.
Nota: 10.0

	A

	No projeto de instalações elétricas industriais devem ser consideradas as informações fornecidas pelas concessionárias que atendem a região que a indústria está inserida.
Você assinalou essa alternativa (A)
Você acertou!

	B

	A concessionária não precisa avaliar os dados das cargas que existem na instalação, pois a estrutura de fornecimento já é montada visando atender qualquer tipo de indústria, independentemente de sua potência instalada.

	C

	A concessionária deve informar os níveis de tensão disponíveis na região, porém, nem mesmo em casos extremos tem o dever de disponibilizar a estrutura necessária para o fornecimento de um nível adequado para atender a demanda da instalação.

	D

	O sistema radial simples possui apenas uma barra, entretanto, caso ocorra alguma falha no fornecimento de energia, isso não refletirá no circuito de distribuição que alimenta a indústria.

	E

	O sistema radial com recurso possui duas barras de distribuição, o que faz com que o sistema seja mais flexível, porém isto diminui a confiabilidade do sistema de fornecimento.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
Um curto-circuito é caracterizado pela perda de isolamento entre duas partes de um circuito elétrico. Esta perda de isolação também pode ser, por exemplo, entre um condutor elétrico e uma estrutura na qual o condutor não possa entrar em contato. Em grande parte dos casos o curto-circuito é decorrente de falha humana. Dentre as causas de curto-circuito podemos citar
I. Equipamentos com defeitos de fabricação.
II. Falta de manutenção preventiva.
III. Utilização de mão de obra capacitada.
IV. Realizar trabalhos em eletricidades com partes energizadas.
V.Mau dimensionamento de condutores
Dentre as afirmativas, as que correspondem a curto-circuito devido a falhas humanas são
Nota: 10.0

	A

	I, II e III, apenas.

	B

	II, IV e V, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, III e V, apenas.

	D

	III, IV e V, apenas.

	E

	I, II, IV e V, apenas.
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
Sobre os tipos desubestações de consumidores industriais se afirma:
I. As subestações de consumidores podem ser classificadas como ao tempo e abrigadas, dependendo se os equipamentos ficam ou não expostos ao tempo.
II. As subestações ao tempo podem ainda ser subdivididas em subestações de plano elevado e subestações no plano do solo.
III. Nas subestações abrigadas, os equipamentos de potência e medição ficam abrigados do tempo por estruturas, que podem ser de alvenaria, metálicas ou de madeira.
IV. Entre as subestações abrigadas, as metálicas são o tipo mais comum.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.
Você assinalou essa alternativa (A)
Você acertou!

	B

	I e III, apenas.

	C

	II e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
A corrente de curto-circuito que ocorre longe dos terminais do gerador possui a seguinte forma de onda.
Com base na forma de onda mostrada na figura, é correto o que afirma em
I. A corrente é simétrica durante toda a ocorrência do curto-circuito.
II. A componente simétrica é um fator determinante para a potência de curto-circuito.
III. O valor do impulso da corrente de curto-circuito no instante da falta é o valor máximo da corrente de curto-circuito.
IV. O valor da componente contínua tende a zero a partir do instante em que ocorre a falta.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	I e IV, apenas.

	C

	II e III, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
O surgimento de uma corrente de falta, é o resultado de um curto-circuito. Este curto-circuito pode ter sua origem pelo contato indevido de partes não isoladas de dois ou mais condutores. Analise as seguintes afirmativas relacionadas aos tipos de curto-circuito e suas características.
I. Um curto-circuito trifásico ocorre quando há contato direto entre as três fases.
II. O curto-circuito entre fase e terra é o que resulta no maior valor de corrente de falta.
III. No curto-circuito bifásico não pode haver corrente de curto-circuito para a terra.
IV. No curto-circuito entre fase e terra pode haver correntes de fase para a terra e da terra para a fase.
É correto afirmar o que se afirma em
Nota: 10.0

	A

	I, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.
Você assinalou essa alternativa (C)
Você acertou!

	D

	I, II e IV apenas.

	E

	II, III e IV, apenas.
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere um transformador abaixador de 10 kVA, 380 – 220/127 V, que fornece 0,7 p.u. de corrente a uma carga com fator de potência unitário. Determine, em ampères, qual é esta corrente, utilizando como valores de base os valores nominais do transformador.
Nota: 10.0

	A

	10,63 A

	B

	18,36 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	24,21 A

	D

	32,84 A

	E

	45,46 A
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere um transformador abaixador de 10 kVA, 380 – 220/127 V, que fornece 0,7 p.u. de corrente a uma carga com fator de potência unitário. Determine, em ampères, qual é esta corrente, utilizando como valores de base os valores nominais do transformador.
Nota: 10.0

	A

	10,63 A

	B

	18,36 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	24,21 A

	D

	32,84 A

	E

	45,46 A
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento de condutores elétricos em uma instalação elétrica industrial é uma das etapas mais relevantes. O dimensionamento correto dos condutores evita problemas como aquecimento excessivo e perda de isolação, por exemplo. Tendo em vista a escolha correta dos condutores, alguns métodos de dimensionamento são utilizados. Dentre estes métodos, podemos citar
I. Capacidade condução de corrente.
II. Máxima potência admissível.
III. Limite de queda de tensão.
IV. Número de fases da instalação.
V. Verificação da bitola mínima estipulada pela NBR 5410/2004.
São métodos utilizados para dimensionamento de condutores de baixa tensão o que se afirma em
Nota: 10.0

	A

	I e IV, apenas.

	B

	I e II, apenas.

	C

	II e IV apenas.

	D

	I, III e V, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência é um dos grandes problemas para as instalações industriais, sendo que devido as características das cargas estes podem causar problemas às indústrias. Quanto ao fator de potência e suas características, afirma-se:
I. O fator de potência é responsável por fornecer dados sobre a eficiência das cargas industriais, através dele é possível verificar a eficiência destas, sendo que quanto maior este fator melhor será sua eficiência.
II. No Brasil, a Agência Nacional de Energia Elétrica (ANEEL) definiu o valor mínimo de 0,92 para as instalações industriais, sendo que no caso de o fator de potência estar abaixo do especificado seja possível a aplicação de multas.
III. Além de indicar uma baixa eficiência, um baixo fator de potência pode conduzir a problemas de queda de tensão, perdas nas instalações e sobrecargas.
IV. Assim como nas industrias, as concessionárias também fiscalizam o fator de potência das instalações residenciais, com o objetivo de verificar a eficiência, sendo passível de multas caso não sejam atendidas especificações da ANEEL.
É correto o que se afirma apenas em:
Nota: 10.0

	A

	I e II.

	B

	I e III.

	C

	II e III.

	D

	I, II e III.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV.
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
Em relação às entradas de energia em indústrias, assinale a alternativa correta.
Nota: 10.0

	A

	No projeto de instalações elétricas industriais devem ser consideradas as informações fornecidas pelas concessionárias que atendem a região que a indústria está inserida.
Você assinalou essa alternativa (A)
Você acertou!

	B

	A concessionária não precisa avaliar os dados das cargas que existem na instalação, pois a estrutura de fornecimento já é montada visando atender qualquer tipo de indústria, independentemente de sua potência instalada.

	C

	A concessionária deve informar os níveis de tensão disponíveis na região, porém, nem mesmo em casos extremos tem o dever de disponibilizar a estrutura necessária para o fornecimento de um nível adequado para atender a demanda da instalação.

	D

	O sistema radial simples possui apenas uma barra, entretanto, caso ocorra alguma falha no fornecimento de energia, isso não refletirá no circuito de distribuição que alimenta a indústria.

	E

	O sistema radial com recurso possui duas barras de distribuição, o que faz com que o sistema seja mais flexível, porém isto diminui a confiabilidade do sistema de fornecimento.
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A corrente de curto-circuito que ocorre longe dos terminais do gerador possui a seguinte forma de onda.
Com base na forma de onda mostrada na figura, é correto o que afirma em
I. A corrente é simétrica durante toda a ocorrência do curto-circuito.
II. A componente simétrica é um fator determinante para a potência de curto-circuito.
III. O valor do impulso da corrente de curto-circuito no instante da falta é o valor máximo da corrente de curto-circuito.
IV. O valor da componente contínua tende a zero a partir do instante em que ocorre a falta.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	I e IV, apenas.

	C

	II e III, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
Um curto-circuito é caracterizado pela perda de isolamento entreduas partes de um circuito elétrico. Esta perda de isolação também pode ser, por exemplo, entre um condutor elétrico e uma estrutura na qual o condutor não possa entrar em contato. Em grande parte dos casos o curto-circuito é decorrente de falha humana. Dentre as causas de curto-circuito podemos citar
I. Equipamentos com defeitos de fabricação.
II. Falta de manutenção preventiva.
III. Utilização de mão de obra capacitada.
IV. Realizar trabalhos em eletricidades com partes energizadas.
V.Mau dimensionamento de condutores
Dentre as afirmativas, as que correspondem a curto-circuito devido a falhas humanas são
Nota: 10.0

	A

	I, II e III, apenas.

	B

	II, IV e V, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, III e V, apenas.

	D

	III, IV e V, apenas.

	E

	I, II, IV e V, apenas.
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
A escolha de um motor para aplicação industrial é algo complexo, devem ser avaliados diversos fatores e parâmetros do motor com objetivo de atender todas as especificações necessárias. A seguir são feitas afirmações sobre estes parâmetros, assinale com V (verdadeiro) ou com F (falso) as seguintes afirmações.
(   ) A potência do motor é um dos parâmetros mais importantes na escolha.
(   ) O tipo de operação  não é um fator relevante na escolha, pois não faz diferença se o motor vai trabalhar em regime contínuo ou intermitente.
(   ) O fator de potência é algo que deve ser muito avaliado, pois dependendo deste, deverão ser projetos sistemas de correção do fator de potência para que sejam atendidos requisitos das concessionárias e dos órgãos reguladores.
(   ) O rendimento de um motor também é avaliado, pois indica a eficiência do motor.
(   ) A maioria dos dados necessários para a escolha do motor podem ser encontrados na placa de identificação do motor, já dados mais específicos como o fator de potência, devem ser consultados diretamente com o fabricante.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
Nota: 10.0

	A

	F – V – F – V – F

	B

	V – F – V – F – V

	C

	V – F – V – F – F

	D

	V – F – V – V – F
Você assinalou essa alternativa (D)
Você acertou!

	E

	F – V – F – V – V
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
Sobre os tipos de subestações de consumidores industriais se afirma:
I. As subestações de consumidores podem ser classificadas como ao tempo e abrigadas, dependendo se os equipamentos ficam ou não expostos ao tempo.
II. As subestações ao tempo podem ainda ser subdivididas em subestações de plano elevado e subestações no plano do solo.
III. Nas subestações abrigadas, os equipamentos de potência e medição ficam abrigados do tempo por estruturas, que podem ser de alvenaria, metálicas ou de madeira.
IV. Entre as subestações abrigadas, as metálicas são o tipo mais comum.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.
Você assinalou essa alternativa (A)
Você acertou!

	B

	I e III, apenas.

	C

	II e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
O sistema por unidades é uma ferramenta bastante importante no cálculo de correntes de curto-circuito, pois nesse tipo de cálculo, os valores com que se trabalha são elevados, o que torna os cálculos mais complexos, devido à grande quantidade de elementos em um valor. Um dos equipamentos onde o sistema por unidade é bastante utilizado é o transformador. Considere um transformador 500 kVA, 138/13,8 kV. Determine a corrente de base do lado de alta tensão, para ser utilizada em cálculos em p.u..
Nota: 10.0

	A

	1,54 A

	B

	2,09 A
Você assinalou essa alternativa (B)
Você acertou!

	C

	2,65 A

	D

	3,12 A

	E

	4,98 A
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
A intensidade da corrente de curto-circuito de uma instalação elétrica é determinada em função do ponto em que ocorre a falta, mas também em função dos equipamentos que contribuem para o aumento da corrente de curto-circuito. Devido as suas caraterísticas estes equipamentos são considerados fontes de corrente de curto-circuito. Dentre os equipamentos encontrados em instalações elétricas podemos citar
I. Geradores síncronos.
II. Motores de Indução.
III. Transformadores.
IV. Transformadores para instrumentos.
V. Condensadores síncronos.
Dentre os equipamentos mencionados, os que contribuem para o aumento da corrente de curto circuito, são citados em
Nota: 10.0

	A

	I e II, apenas.

	B

	II, III e V, apenas.

	C

	I, II e V, apenas.
Você assinalou essa alternativa (C)
Você acertou!

	D

	III, IV e V, apenas.

	E

	I, II, III e V, apenas.
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Os grupos motor-gerador são equipamentos encontrados em algumas instalações elétricas, e que podem ser utilizados com variados fins. Podemos citar a sua aplicação para suprir quedas de energia da concessionária, e também para reduzir o consumo de energia da concessionária em horários de pico. Em relação aos grupos motor-gerador, são feitas as seguintes afirmações.
I. Os ruídos provenientes dos ventiladores, são ruídos provenientes da aceleração e desaceleração dos ventiladores, devido a variações de carga do gerador.
II. A manta acústica deve ser aplicada às paredes ao teto da casa de máquinas, de modo que o nível de ruído externo não ultrapasse 60 dB.
III. Juntamente com a manta acústica, são utilizados atenuadores de ruído nas paredes e no teto, para auxiliar na diminuição do ruído externo.
IV. As especificações do local da instalação de um grupo motor-gerador são feitas por um engenheiro civil.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e IV, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere uma instalação elétrica que absorve da rede elétrica uma potência de 220 kVA, sendo que destes, a potência ativa corresponde a 120 kW. Sabendo que se deseja que a instalação opere com um fator de potência de 0,95 indutivo, assinale a alternativa que corresponde ao valor aproximado da potência reativa do banco de capacitores a ser utilizado na instalação.
Nota: 10.0

	A

	115 kVAr

	B

	120 kVAr

	C

	130 kVAr

	D

	138 kVar

	E

	145 kVAr
Você assinalou essa alternativa (E)
Você acertou!
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considerando os conceitos estudados sobre a classificação das áreas, avalie as seguintes afirmações:
I. Os limites de inflamabilidade são definidos por meio da concentração da mistura inflamável e de oxigênio, e estes limites a classificam como rica ou pobre. Quando uma substância classificada como rica, ela possui alta concentração de oxigênio.
II. O ponto de fulgor é definido como a mínima temperatura na qual a substância líquida começa a evaporar em quantidade suficiente para surgimento de uma substância inflamável.
III. A densidade é a propriedade que define se o gás ou vapor inflamável é mais ou menos denso que o ar.
IV. A temperatura de ignição é a temperatura que um vapor liberado a partir de um líquido inicia a combustão, não valendo para substâncias.
É correto apenas o que se afirma em:
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
A compatibilidade eletromagnética é um assunto diretamente relacionado com instalações elétricas industriais. Os ruídos emitidos ou captados pelos equipamentos, podem causar mau funcionamento de dispositivos mais sensíveis a este tipo de fenômeno, principalmente os eletrônicos. Para que haja a interferência eletromagnética deum equipamento deve haver um caminho entre a fonte emissora e receptora. A este caminho dá-se no nome de acoplamento, que pode ser do tipo
Nota: 10.0

	A

	Indutivo, capacitivo, resistivo, e de aterramento.

	B

	Magnético, capacitivo, por irradiação, e por condução.
Você assinalou essa alternativa (B)
Você acertou!

	C

	Indutivo, eletrostático e de aterramento.

	D

	Resistivo, magnético, e eletrostático.

	E

	Capacitivo, por condução, e por indução.
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A correção do fator de potência pode ser feita de diversas formas. Pode ser feita individualmente em grandes cargas indutivas, pode ser feita diretamente no barramento do secundário do transformador, ou no barramento de alta tensão. Em relação aos tipos de correção de fator de potência, analise as seguintes afirmações.
I. No caso da correção de fator de potência de motores de grande potência, a potência do banco de capacitores deve ser maio que a potência reativa do motor a vazio.
II. Para a correção do fator de potência de grandes cargas indutivas, são utilizados capacitores de corrente alternada, especificados pela potência reativa e pela tensão que suportam.
III. A correção do fator de potência feita no barramento secundário de transformadores, influencia na tensão de saída do transformador.
IV. A instalação de banco de capacitores no barramento de alta tensão de transformadores, corrige o fator de potência do transformador, sendo necessária a instalação de bancos de menor potência para os demais equipamentos da instalação.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento dos condutores, assim como o monitoramento do fator de potência são indispensáveis para o bom funcionamento do banco de capacitores. Em relação aos condutores, o dimensionamento é importante para que não haja sobreaquecimento dos mesmos. No caso do monitoramento do fator de potência a importância é para que o acionamento de bancos de capacitores automáticos seja feito de maneira adequada, sem que o fator de potência fique fora da faixa prevista. Com base neste contexto, é correto afirmar
Nota: 10.0

	A

	O medidor de fator de potência tem o objetivo de acionar o banco de capacitores automaticamente.

	B

	O controle automático do fator de potência em grandes consumidores, deve ser feito somente nos horários de maior consumo energético.

	C

	Os critérios para o dimensionamento de condutores de banco de capacitores de baixa tensão, são diferentes dos usados na norma NBR 5410/2004.

	D

	No cálculo da corrente de projeto dos condutores, a corrente nominal deve ser multiplicada por 1,35.

	E

	Os controladores automáticos de fator de potência são construídos em estruturas semelhantes a painéis elétricos, onde os elementos internos da estrutura são devidamente dimensionados para evitar que se danifiquem nos instantes de manobra devido a altas correntes.
Você assinalou essa alternativa (E)
Você acertou!
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
Dado um banco de capacitores de potência igual a 20 kVAr, instalado em um sistema trifásico cuja tensão é de 440 V, determine a máxima corrente que pode ser absorvida pelo banco.
Nota: 10.0

	A

	26,24 A

	B

	34,11 A

	C

	39,36 A
Você assinalou essa alternativa (C)
Você acertou!

	D

	49,92 A

	E

	51,23 A
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
No desenvolvimento de um projeto elétrico industrial, algumas normas técnicas devem ser seguidas para que a elaboração e a execução do projeto possam ser feitas de maneira segura. Entre as todas as normas, podemos citar
I. NBR 5410 – Instalações elétricas de baixa tensão.
II. NBR 14039 – Instalações elétricas de média tensão.
III. NBR 5413 – Iluminação de interiores.
IV. NBR 5419 – Proteção de estruturas contra descargas atmosféricas.
São normas utilizadas em projetos de instalações elétricas industriais
Nota: 10.0

	A

	I, apenas.

	B

	I e II, apenas.

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência está entre os fatores que mais precisam de atenção em instalações elétricas industriais. É preciso respeitar os critérios estabelecidos pela Resolução n. 414/2010, da Agência Nacional de Energia Elétrica (ANEEL), de 9 de setembro de 2010, que estabelece condições para o fornecimento de energia elétrica. Para a situação abordada nesta aula, os mais relevantes são os artigos 95, 96 e 97. Esses artigos dissertam sobre as condições do fator de potência para consumidores do Grupo A, que são os consumidores industriais. Em relação resolução da ANEEL e ao fator de potência analise as seguintes afirmativas.
I. Para os consumidores do Grupo A a resolução n. 414/2010, da Agência Nacional de Energia Elétrica estabelece que o fator de potência não pode ser menor que 0,92.
II. Para que seja feita a correção do fator de potência, deve levar em consideração apenas a potência ativa e aparente.
III. A potência aparente é a soma das potências absorvidas por um equipamento elétrico.
IV. O fator de potência de um equipamento ou instalação pode ser calculado utilizando o triângulo de potências.
V. O fator de potência é dado pelo produto entre a potência ativa e aparente.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III apenas.

	C

	I e IV apenas.

	D

	I, III e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V, apenas.
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
Com a evolução da eletrônica de potência, foram desenvolvidos dispositivos para realização de partidas de motores, as quais são atribuídas o nome de partidas eletrônicas. A partida suave, conhecida como sofstart, é uma delas. Sobre este tipo de dispositivo se afirma que
I. Existem diversos tipos de partidas suaves, sendo que todas possuem os mesmos recursos.
II. Uma das funções da partida suave é oferecer proteção, para isto ele pode atuar contra sobrecarga, casos de rotor bloqueado, inversão do sentido de rotação além de atuar na detecção de falta de fase.
III. A partida suave permite que o motor opere com torque constante em qualquer velocidade.
IV. A partida suave oferece controle da rampa de aceleração e desaceleração do motor de indução.
É correto apenas o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.

	D

	II e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV, apenas.
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considerando os conceitos estudados sobre a classificação das áreas, avalie as seguintes afirmações:
I. Os limites de inflamabilidade são definidos por meio da concentração da mistura inflamável e de oxigênio, e estes limites a classificam como rica ou pobre. Quando uma substância classificada como rica, ela possui alta concentração de oxigênio.
II. O ponto de fulgor é definido como a mínima temperatura na qual a substância líquida começa a evaporar em quantidade suficiente para surgimento de uma substância inflamável.
III. A densidade é a propriedade que define se o gás ou vapor inflamável é mais ou menos denso que o ar.
IV. A temperatura de ignição é a temperatura que um vapor liberado a partir de um líquido inicia a combustão, não valendo para substâncias.
É correto apenas o que se afirma em:
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência está entre os fatores que mais precisam de atenção em instalações elétricas industriais. É preciso respeitar os critérios estabelecidos pela Resolução n. 414/2010, da Agência Nacional de Energia Elétrica (ANEEL), de 9 de setembro de 2010, que estabelece condições para o fornecimento de energia elétrica. Para a situação abordada nesta aula, os mais relevantes são os artigos 95, 96 e 97. Esses artigos dissertam sobre as condições do fator de potência para consumidores do Grupo A, que são os consumidores industriais. Em relação resolução da ANEEL e ao fator de potência analise as seguintes afirmativas.
I. Para os consumidores do Grupo A a resolução n. 414/2010, da Agência Nacional de Energia Elétrica estabelece que o fator de potência não pode ser menor que 0,92.
II. Para que seja feita a correção do fator de potência, deve levar em consideração apenas a potência ativa e aparente.
III. A potência aparente é a soma das potências absorvidas por um equipamento elétrico.
IV. O fator de potência de um equipamento ou instalação pode ser calculado utilizando o triângulo de potências.
V. O fator de potência é dado pelo produto entre a potência ativa e aparente.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III apenas.

	C

	I e IV apenas.

	D

	I, III e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V, apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento dos condutores, assim como o monitoramento do fator de potência são indispensáveis para o bom funcionamento do banco de capacitores. Em relação aos condutores, o dimensionamento é importante para que não haja sobreaquecimento dos mesmos. No caso do monitoramento do fator de potência a importância é para que o acionamento de bancos de capacitores automáticos seja feito de maneira adequada, sem que o fator de potência fique fora da faixa prevista. Com base neste contexto, é correto afirmar
Nota: 10.0

	A

	O medidor de fator de potência tem o objetivo de acionar o banco de capacitores automaticamente.

	B

	O controle automático do fator de potência em grandes consumidores, deve ser feito somente nos horários de maior consumo energético.

	C

	Os critérios para o dimensionamento de condutores de banco de capacitores de baixa tensão, são diferentes dos usados na norma NBR 5410/2004.

	D

	No cálculo da corrente de projeto dos condutores, a corrente nominal deve ser multiplicada por 1,35.

	E

	Os controladores automáticos de fator de potência são construídos em estruturas semelhantes a painéis elétricos, onde os elementos internos da estrutura são devidamente dimensionados para evitar que se danifiquem nos instantes de manobra devido a altas correntes.
Você assinalou essa alternativa (E)
Você acertou!
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere uma instalação elétrica que absorve da rede elétrica uma potência de 220 kVA, sendo que destes, a potência ativa corresponde a 120 kW. Sabendo que se deseja que a instalação opere com um fator de potência de 0,95 indutivo, assinale a alternativa que corresponde ao valor aproximado da potência reativa do banco de capacitores a ser utilizado na instalação.
Nota: 10.0

	A

	115 kVAr

	B

	120 kVAr

	C

	130 kVAr

	D

	138 kVar

	E

	145 kVAr
Você assinalou essa alternativa (E)
Você acertou!
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A compatibilidade eletromagnética é um assunto diretamente relacionado com instalações elétricas industriais. Os ruídos emitidos ou captados pelos equipamentos, podem causar mau funcionamento de dispositivos mais sensíveis a este tipo de fenômeno, principalmente os eletrônicos. Para que haja a interferência eletromagnética de um equipamento deve haver um caminho entre a fonte emissora e receptora. A este caminho dá-se no nome de acoplamento, que pode ser do tipo
Nota: 10.0

	A

	Indutivo, capacitivo, resistivo, e de aterramento.

	B

	Magnético, capacitivo, por irradiação, e por condução.
Você assinalou essa alternativa (B)
Você acertou!

	C

	Indutivo, eletrostático e de aterramento.

	D

	Resistivo, magnético, e eletrostático.

	E

	Capacitivo, por condução, e por indução.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
Dado um banco de capacitores de potência igual a 20 kVAr, instalado em um sistema trifásico cuja tensão é de 440 V, determine a máxima corrente que pode ser absorvida pelo banco.
Nota: 10.0

	A

	26,24 A

	B

	34,11 A

	C

	39,36 A
Você assinalou essa alternativa (C)
Você acertou!

	D

	49,92 A

	E

	51,23 A
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
No desenvolvimento de um projeto elétrico industrial, algumas normas técnicas devem ser seguidas para que a elaboração e a execução do projeto possam ser feitas de maneira segura. Entre as todas as normas, podemos citar
I. NBR 5410 – Instalações elétricas de baixa tensão.
II. NBR 14039 – Instalações elétricas de média tensão.
III. NBR 5413 – Iluminação de interiores.
IV. NBR 5419 – Proteção de estruturas contra descargas atmosféricas.
São normas utilizadas em projetos de instalações elétricas industriais
Nota: 10.0

	A

	I, apenas.

	B

	I e II, apenas.

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
Com a evolução da eletrônica de potência, foram desenvolvidos dispositivos para realização de partidas de motores, as quais são atribuídas o nome de partidas eletrônicas. A partida suave, conhecida como sofstart, é uma delas. Sobre este tipo de dispositivo se afirma que
I. Existem diversos tipos de partidas suaves, sendo que todas possuem os mesmos recursos.
II. Uma das funções da partida suave é oferecer proteção, para isto ele pode atuar contra sobrecarga, casos de rotor bloqueado, inversão do sentido de rotação além de atuar na detecção de falta de fase.
III. A partida suave permite que o motor opere com torque constante em qualquer velocidade.
IV. A partida suave oferece controle da rampa de aceleração e desaceleração do motor de indução.
É correto apenas o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.

	D

	II e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV, apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
A correção do fator de potência pode ser feita de diversas formas. Pode ser feita individualmente em grandes cargas indutivas, pode ser feita diretamente no barramento do secundário do transformador, ou no barramento de alta tensão. Em relação aos tipos de correção de fator de potência, analise as seguintes afirmações.
I. No caso da correção de fator de potência de motores de grande potência, a potência do banco de capacitores deve ser maio que a potência reativa do motor a vazio.
II. Para a correção do fator de potência de grandes cargas indutivas, são utilizados capacitores de corrente alternada, especificados pela potência reativa e pela tensão que suportam.
III. A correção do fator de potência feita no barramento secundário de transformadores, influencia na tensão de saída do transformador.
IV. A instalação de banco de capacitores no barramento de alta tensão de transformadores, corrige o fator de potência do transformador, sendo necessária a instalação de bancos de menor potência para os demais equipamentos da instalação.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
Os grupos motor-gerador são equipamentosencontrados em algumas instalações elétricas, e que podem ser utilizados com variados fins. Podemos citar a sua aplicação para suprir quedas de energia da concessionária, e também para reduzir o consumo de energia da concessionária em horários de pico. Em relação aos grupos motor-gerador, são feitas as seguintes afirmações.
I. Os ruídos provenientes dos ventiladores, são ruídos provenientes da aceleração e desaceleração dos ventiladores, devido a variações de carga do gerador.
II. A manta acústica deve ser aplicada às paredes ao teto da casa de máquinas, de modo que o nível de ruído externo não ultrapasse 60 dB.
III. Juntamente com a manta acústica, são utilizados atenuadores de ruído nas paredes e no teto, para auxiliar na diminuição do ruído externo.
IV. As especificações do local da instalação de um grupo motor-gerador são feitas por um engenheiro civil.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e IV, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considerando os conceitos estudados sobre a classificação das áreas, avalie as seguintes afirmações:
I. Os limites de inflamabilidade são definidos por meio da concentração da mistura inflamável e de oxigênio, e estes limites a classificam como rica ou pobre. Quando uma substância classificada como rica, ela possui alta concentração de oxigênio.
II. O ponto de fulgor é definido como a mínima temperatura na qual a substância líquida começa a evaporar em quantidade suficiente para surgimento de uma substância inflamável.
III. A densidade é a propriedade que define se o gás ou vapor inflamável é mais ou menos denso que o ar.
IV. A temperatura de ignição é a temperatura que um vapor liberado a partir de um líquido inicia a combustão, não valendo para substâncias.
É correto apenas o que se afirma em:
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência está entre os fatores que mais precisam de atenção em instalações elétricas industriais. É preciso respeitar os critérios estabelecidos pela Resolução n. 414/2010, da Agência Nacional de Energia Elétrica (ANEEL), de 9 de setembro de 2010, que estabelece condições para o fornecimento de energia elétrica. Para a situação abordada nesta aula, os mais relevantes são os artigos 95, 96 e 97. Esses artigos dissertam sobre as condições do fator de potência para consumidores do Grupo A, que são os consumidores industriais. Em relação resolução da ANEEL e ao fator de potência analise as seguintes afirmativas.
I. Para os consumidores do Grupo A a resolução n. 414/2010, da Agência Nacional de Energia Elétrica estabelece que o fator de potência não pode ser menor que 0,92.
II. Para que seja feita a correção do fator de potência, deve levar em consideração apenas a potência ativa e aparente.
III. A potência aparente é a soma das potências absorvidas por um equipamento elétrico.
IV. O fator de potência de um equipamento ou instalação pode ser calculado utilizando o triângulo de potências.
V. O fator de potência é dado pelo produto entre a potência ativa e aparente.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III apenas.

	C

	I e IV apenas.

	D

	I, III e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V, apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento dos condutores, assim como o monitoramento do fator de potência são indispensáveis para o bom funcionamento do banco de capacitores. Em relação aos condutores, o dimensionamento é importante para que não haja sobreaquecimento dos mesmos. No caso do monitoramento do fator de potência a importância é para que o acionamento de bancos de capacitores automáticos seja feito de maneira adequada, sem que o fator de potência fique fora da faixa prevista. Com base neste contexto, é correto afirmar
Nota: 10.0

	A

	O medidor de fator de potência tem o objetivo de acionar o banco de capacitores automaticamente.

	B

	O controle automático do fator de potência em grandes consumidores, deve ser feito somente nos horários de maior consumo energético.

	C

	Os critérios para o dimensionamento de condutores de banco de capacitores de baixa tensão, são diferentes dos usados na norma NBR 5410/2004.

	D

	No cálculo da corrente de projeto dos condutores, a corrente nominal deve ser multiplicada por 1,35.

	E

	Os controladores automáticos de fator de potência são construídos em estruturas semelhantes a painéis elétricos, onde os elementos internos da estrutura são devidamente dimensionados para evitar que se danifiquem nos instantes de manobra devido a altas correntes.
Você assinalou essa alternativa (E)
Você acertou!
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere uma instalação elétrica que absorve da rede elétrica uma potência de 220 kVA, sendo que destes, a potência ativa corresponde a 120 kW. Sabendo que se deseja que a instalação opere com um fator de potência de 0,95 indutivo, assinale a alternativa que corresponde ao valor aproximado da potência reativa do banco de capacitores a ser utilizado na instalação.
Nota: 10.0

	A

	115 kVAr

	B

	120 kVAr

	C

	130 kVAr

	D

	138 kVar

	E

	145 kVAr
Você assinalou essa alternativa (E)
Você acertou!
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A compatibilidade eletromagnética é um assunto diretamente relacionado com instalações elétricas industriais. Os ruídos emitidos ou captados pelos equipamentos, podem causar mau funcionamento de dispositivos mais sensíveis a este tipo de fenômeno, principalmente os eletrônicos. Para que haja a interferência eletromagnética de um equipamento deve haver um caminho entre a fonte emissora e receptora. A este caminho dá-se no nome de acoplamento, que pode ser do tipo
Nota: 10.0

	A

	Indutivo, capacitivo, resistivo, e de aterramento.

	B

	Magnético, capacitivo, por irradiação, e por condução.
Você assinalou essa alternativa (B)
Você acertou!

	C

	Indutivo, eletrostático e de aterramento.

	D

	Resistivo, magnético, e eletrostático.

	E

	Capacitivo, por condução, e por indução.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
Dado um banco de capacitores de potência igual a 20 kVAr, instalado em um sistema trifásico cuja tensão é de 440 V, determine a máxima corrente que pode ser absorvida pelo banco.
Nota: 10.0

	A

	26,24 A

	B

	34,11 A

	C

	39,36 A
Você assinalou essa alternativa (C)
Você acertou!

	D

	49,92 A

	E

	51,23 A
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
No desenvolvimento de um projeto elétrico industrial, algumas normas técnicas devem ser seguidas para que a elaboração e a execução do projeto possam ser feitas de maneira segura. Entre as todas as normas, podemos citar
I. NBR 5410 – Instalações elétricas de baixa tensão.
II. NBR 14039 – Instalações elétricas de média tensão.
III. NBR 5413 – Iluminação de interiores.
IV. NBR 5419 – Proteção de estruturas contra descargas atmosféricas.
São normas utilizadas em projetos de instalações elétricas industriais
Nota: 10.0

	A

	I, apenas.

	B

	I e II, apenas.

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
Com a evolução da eletrônica de potência, foram desenvolvidos dispositivos para realização de partidas de motores, as quais são atribuídas o nome de partidas eletrônicas. A partida suave, conhecida como sofstart, é uma delas. Sobre este tipode dispositivo se afirma que
I. Existem diversos tipos de partidas suaves, sendo que todas possuem os mesmos recursos.
II. Uma das funções da partida suave é oferecer proteção, para isto ele pode atuar contra sobrecarga, casos de rotor bloqueado, inversão do sentido de rotação além de atuar na detecção de falta de fase.
III. A partida suave permite que o motor opere com torque constante em qualquer velocidade.
IV. A partida suave oferece controle da rampa de aceleração e desaceleração do motor de indução.
É correto apenas o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.

	D

	II e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV, apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
A correção do fator de potência pode ser feita de diversas formas. Pode ser feita individualmente em grandes cargas indutivas, pode ser feita diretamente no barramento do secundário do transformador, ou no barramento de alta tensão. Em relação aos tipos de correção de fator de potência, analise as seguintes afirmações.
I. No caso da correção de fator de potência de motores de grande potência, a potência do banco de capacitores deve ser maio que a potência reativa do motor a vazio.
II. Para a correção do fator de potência de grandes cargas indutivas, são utilizados capacitores de corrente alternada, especificados pela potência reativa e pela tensão que suportam.
III. A correção do fator de potência feita no barramento secundário de transformadores, influencia na tensão de saída do transformador.
IV. A instalação de banco de capacitores no barramento de alta tensão de transformadores, corrige o fator de potência do transformador, sendo necessária a instalação de bancos de menor potência para os demais equipamentos da instalação.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
Os grupos motor-gerador são equipamentos encontrados em algumas instalações elétricas, e que podem ser utilizados com variados fins. Podemos citar a sua aplicação para suprir quedas de energia da concessionária, e também para reduzir o consumo de energia da concessionária em horários de pico. Em relação aos grupos motor-gerador, são feitas as seguintes afirmações.
I. Os ruídos provenientes dos ventiladores, são ruídos provenientes da aceleração e desaceleração dos ventiladores, devido a variações de carga do gerador.
II. A manta acústica deve ser aplicada às paredes ao teto da casa de máquinas, de modo que o nível de ruído externo não ultrapasse 60 dB.
III. Juntamente com a manta acústica, são utilizados atenuadores de ruído nas paredes e no teto, para auxiliar na diminuição do ruído externo.
IV. As especificações do local da instalação de um grupo motor-gerador são feitas por um engenheiro civil.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e IV, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Dado um banco de capacitores de potência igual a 20 kVAr, instalado em um sistema trifásico cuja tensão é de 440 V, determine a máxima corrente que pode ser absorvida pelo banco.
Nota: 10.0

	A

	26,24 A

	B

	34,11 A

	C

	39,36 A
Você assinalou essa alternativa (C)
Você acertou!

	D

	49,92 A

	E

	51,23 A
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considerando os conceitos estudados sobre a classificação das áreas, avalie as seguintes afirmações:
I. Os limites de inflamabilidade são definidos por meio da concentração da mistura inflamável e de oxigênio, e estes limites a classificam como rica ou pobre. Quando uma substância classificada como rica, ela possui alta concentração de oxigênio.
II. O ponto de fulgor é definido como a mínima temperatura na qual a substância líquida começa a evaporar em quantidade suficiente para surgimento de uma substância inflamável.
III. A densidade é a propriedade que define se o gás ou vapor inflamável é mais ou menos denso que o ar.
IV. A temperatura de ignição é a temperatura que um vapor liberado a partir de um líquido inicia a combustão, não valendo para substâncias.
É correto apenas o que se afirma em:
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
No desenvolvimento de um projeto elétrico industrial, algumas normas técnicas devem ser seguidas para que a elaboração e a execução do projeto possam ser feitas de maneira segura. Entre as todas as normas, podemos citar
I. NBR 5410 – Instalações elétricas de baixa tensão.
II. NBR 14039 – Instalações elétricas de média tensão.
III. NBR 5413 – Iluminação de interiores.
IV. NBR 5419 – Proteção de estruturas contra descargas atmosféricas.
São normas utilizadas em projetos de instalações elétricas industriais
Nota: 10.0

	A

	I, apenas.

	B

	I e II, apenas.

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento dos condutores, assim como o monitoramento do fator de potência são indispensáveis para o bom funcionamento do banco de capacitores. Em relação aos condutores, o dimensionamento é importante para que não haja sobreaquecimento dos mesmos. No caso do monitoramento do fator de potência a importância é para que o acionamento de bancos de capacitores automáticos seja feito de maneira adequada, sem que o fator de potência fique fora da faixa prevista. Com base neste contexto, é correto afirmar
Nota: 10.0

	A

	O medidor de fator de potência tem o objetivo de acionar o banco de capacitores automaticamente.

	B

	O controle automático do fator de potência em grandes consumidores, deve ser feito somente nos horários de maior consumo energético.

	C

	Os critérios para o dimensionamento de condutores de banco de capacitores de baixa tensão, são diferentes dos usados na norma NBR 5410/2004.

	D

	No cálculo da corrente de projeto dos condutores, a corrente nominal deve ser multiplicada por 1,35.

	E

	Os controladores automáticos de fator de potência são construídos em estruturas semelhantes a painéis elétricos, onde os elementos internos da estrutura são devidamente dimensionados para evitar que se danifiquem nos instantes de manobra devido a altas correntes.
Você assinalou essa alternativa (E)
Você acertou!
Questão 5/10 - Instalações Elétricas Industriais
  Ler em voz alta
A correção do fator de potência pode ser feita de diversas formas. Pode ser feita individualmente em grandes cargas indutivas, pode ser feita diretamente no barramento do secundário do transformador, ou no barramento de alta tensão. Em relação aos tipos de correção de fator de potência, analise as seguintes afirmações.
I. No caso da correção de fator de potência de motores de grande potência, a potência do banco de capacitores deve ser maio que a potência reativa do motor a vazio.
II. Para a correção do fator de potência de grandes cargas indutivas, são utilizados capacitores de corrente alternada, especificados pela potência reativa e pela tensão que suportam.
III. A correção do fator de potência feita no barramento secundário de transformadores, influencia na tensão de saída do transformador.
IV. A instalação de banco de capacitores no barramento de alta tensão de transformadores, corrige o fator de potência do transformador, sendo necessária a instalação de bancosde menor potência para os demais equipamentos da instalação.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e III, apenas.

	E

	II, III e IV, apenas.
Questão 6/10 - Instalações Elétricas Industriais
  Ler em voz alta
O fator de potência está entre os fatores que mais precisam de atenção em instalações elétricas industriais. É preciso respeitar os critérios estabelecidos pela Resolução n. 414/2010, da Agência Nacional de Energia Elétrica (ANEEL), de 9 de setembro de 2010, que estabelece condições para o fornecimento de energia elétrica. Para a situação abordada nesta aula, os mais relevantes são os artigos 95, 96 e 97. Esses artigos dissertam sobre as condições do fator de potência para consumidores do Grupo A, que são os consumidores industriais. Em relação resolução da ANEEL e ao fator de potência analise as seguintes afirmativas.
I. Para os consumidores do Grupo A a resolução n. 414/2010, da Agência Nacional de Energia Elétrica estabelece que o fator de potência não pode ser menor que 0,92.
II. Para que seja feita a correção do fator de potência, deve levar em consideração apenas a potência ativa e aparente.
III. A potência aparente é a soma das potências absorvidas por um equipamento elétrico.
IV. O fator de potência de um equipamento ou instalação pode ser calculado utilizando o triângulo de potências.
V. O fator de potência é dado pelo produto entre a potência ativa e aparente.
É correto o que se afirma em
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III apenas.

	C

	I e IV apenas.

	D

	I, III e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e V, apenas.
Questão 7/10 - Instalações Elétricas Industriais
  Ler em voz alta
Os grupos motor-gerador são equipamentos encontrados em algumas instalações elétricas, e que podem ser utilizados com variados fins. Podemos citar a sua aplicação para suprir quedas de energia da concessionária, e também para reduzir o consumo de energia da concessionária em horários de pico. Em relação aos grupos motor-gerador, são feitas as seguintes afirmações.
I. Os ruídos provenientes dos ventiladores, são ruídos provenientes da aceleração e desaceleração dos ventiladores, devido a variações de carga do gerador.
II. A manta acústica deve ser aplicada às paredes ao teto da casa de máquinas, de modo que o nível de ruído externo não ultrapasse 60 dB.
III. Juntamente com a manta acústica, são utilizados atenuadores de ruído nas paredes e no teto, para auxiliar na diminuição do ruído externo.
IV. As especificações do local da instalação de um grupo motor-gerador são feitas por um engenheiro civil.
É correto o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e IV, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Questão 8/10 - Instalações Elétricas Industriais
  Ler em voz alta
Com a evolução da eletrônica de potência, foram desenvolvidos dispositivos para realização de partidas de motores, as quais são atribuídas o nome de partidas eletrônicas. A partida suave, conhecida como sofstart, é uma delas. Sobre este tipo de dispositivo se afirma que
I. Existem diversos tipos de partidas suaves, sendo que todas possuem os mesmos recursos.
II. Uma das funções da partida suave é oferecer proteção, para isto ele pode atuar contra sobrecarga, casos de rotor bloqueado, inversão do sentido de rotação além de atuar na detecção de falta de fase.
III. A partida suave permite que o motor opere com torque constante em qualquer velocidade.
IV. A partida suave oferece controle da rampa de aceleração e desaceleração do motor de indução.
É correto apenas o que se afirma em
Nota: 10.0

	A

	I e III, apenas.

	B

	II e III, apenas.

	C

	I e IV, apenas.

	D

	II e IV, apenas.
Você assinalou essa alternativa (D)
Você acertou!

	E

	II, III e IV, apenas.
Questão 9/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considere uma instalação elétrica que absorve da rede elétrica uma potência de 220 kVA, sendo que destes, a potência ativa corresponde a 120 kW. Sabendo que se deseja que a instalação opere com um fator de potência de 0,95 indutivo, assinale a alternativa que corresponde ao valor aproximado da potência reativa do banco de capacitores a ser utilizado na instalação.
Nota: 10.0

	A

	115 kVAr

	B

	120 kVAr

	C

	130 kVAr

	D

	138 kVar

	E

	145 kVAr
Você assinalou essa alternativa (E)
Você acertou!
Questão 10/10 - Instalações Elétricas Industriais
  Ler em voz alta
A compatibilidade eletromagnética é um assunto diretamente relacionado com instalações elétricas industriais. Os ruídos emitidos ou captados pelos equipamentos, podem causar mau funcionamento de dispositivos mais sensíveis a este tipo de fenômeno, principalmente os eletrônicos. Para que haja a interferência eletromagnética de um equipamento deve haver um caminho entre a fonte emissora e receptora. A este caminho dá-se no nome de acoplamento, que pode ser do tipo
Nota: 10.0

	A

	Indutivo, capacitivo, resistivo, e de aterramento.

	B

	Magnético, capacitivo, por irradiação, e por condução.
Você assinalou essa alternativa (B)
Você acertou!

	C

	Indutivo, eletrostático e de aterramento.

	D

	Resistivo, magnético, e eletrostático.

	E

	Capacitivo, por condução, e por indução.
Questão 1/10 - Instalações Elétricas Industriais
  Ler em voz alta
Dado um banco de capacitores de potência igual a 20 kVAr, instalado em um sistema trifásico cuja tensão é de 440 V, determine a máxima corrente que pode ser absorvida pelo banco.
Nota: 10.0

	A

	26,24 A

	B

	34,11 A

	C

	39,36 A
Você assinalou essa alternativa (C)
Você acertou!

	D

	49,92 A

	E

	51,23 A
Questão 2/10 - Instalações Elétricas Industriais
  Ler em voz alta
Considerando os conceitos estudados sobre a classificação das áreas, avalie as seguintes afirmações:
I. Os limites de inflamabilidade são definidos por meio da concentração da mistura inflamável e de oxigênio, e estes limites a classificam como rica ou pobre. Quando uma substância classificada como rica, ela possui alta concentração de oxigênio.
II. O ponto de fulgor é definido como a mínima temperatura na qual a substância líquida começa a evaporar em quantidade suficiente para surgimento de uma substância inflamável.
III. A densidade é a propriedade que define se o gás ou vapor inflamável é mais ou menos denso que o ar.
IV. A temperatura de ignição é a temperatura que um vapor liberado a partir de um líquido inicia a combustão, não valendo para substâncias.
É correto apenas o que se afirma em:
Nota: 10.0

	A

	I e II, apenas.

	B

	II e III, apenas.
Você assinalou essa alternativa (B)
Você acertou!

	C

	III e IV, apenas.

	D

	I, II e IV, apenas.

	E

	II, III e IV, apenas.
Questão 3/10 - Instalações Elétricas Industriais
  Ler em voz alta
No desenvolvimento de um projeto elétrico industrial, algumas normas técnicas devem ser seguidas para que a elaboração e a execução do projeto possam ser feitas de maneira segura. Entre as todas as normas, podemos citar
I. NBR 5410 – Instalações elétricas de baixa tensão.
II. NBR 14039 – Instalações elétricas de média tensão.
III. NBR 5413 – Iluminação de interiores.
IV. NBR 5419 – Proteção de estruturas contra descargas atmosféricas.
São normas utilizadas em projetos de instalações elétricas industriais
Nota: 10.0

	A

	I, apenas.

	B

	I e II, apenas.

	C

	I, II e III, apenas.

	D

	II, III e IV, apenas.

	E

	I, II, III e IV, apenas.
Você assinalou essa alternativa (E)
Você acertou!
Questão 4/10 - Instalações Elétricas Industriais
  Ler em voz alta
O dimensionamento dos condutores, assim como o monitoramento do fator de potência são indispensáveis para o bom funcionamento do banco de capacitores. Em relação aos condutores, o dimensionamento é importante
