PROVA ACIONAMENTOS ELÉTRICOS

Prévia do material em texto

Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA
Acionamentos Elétricos AVALIAÇÕES PROVA
Iniciado em Thursday, 22 Aug 2024, 13:34
Estado Finalizada
Concluída em Thursday, 22 Aug 2024, 14:08
Tempo
empregado
33 minutos 58 segundos
Avaliar 57,00 de um máximo de 60,00(95%)
Questão 1
Completo
Atingiu 3,00 de 3,00

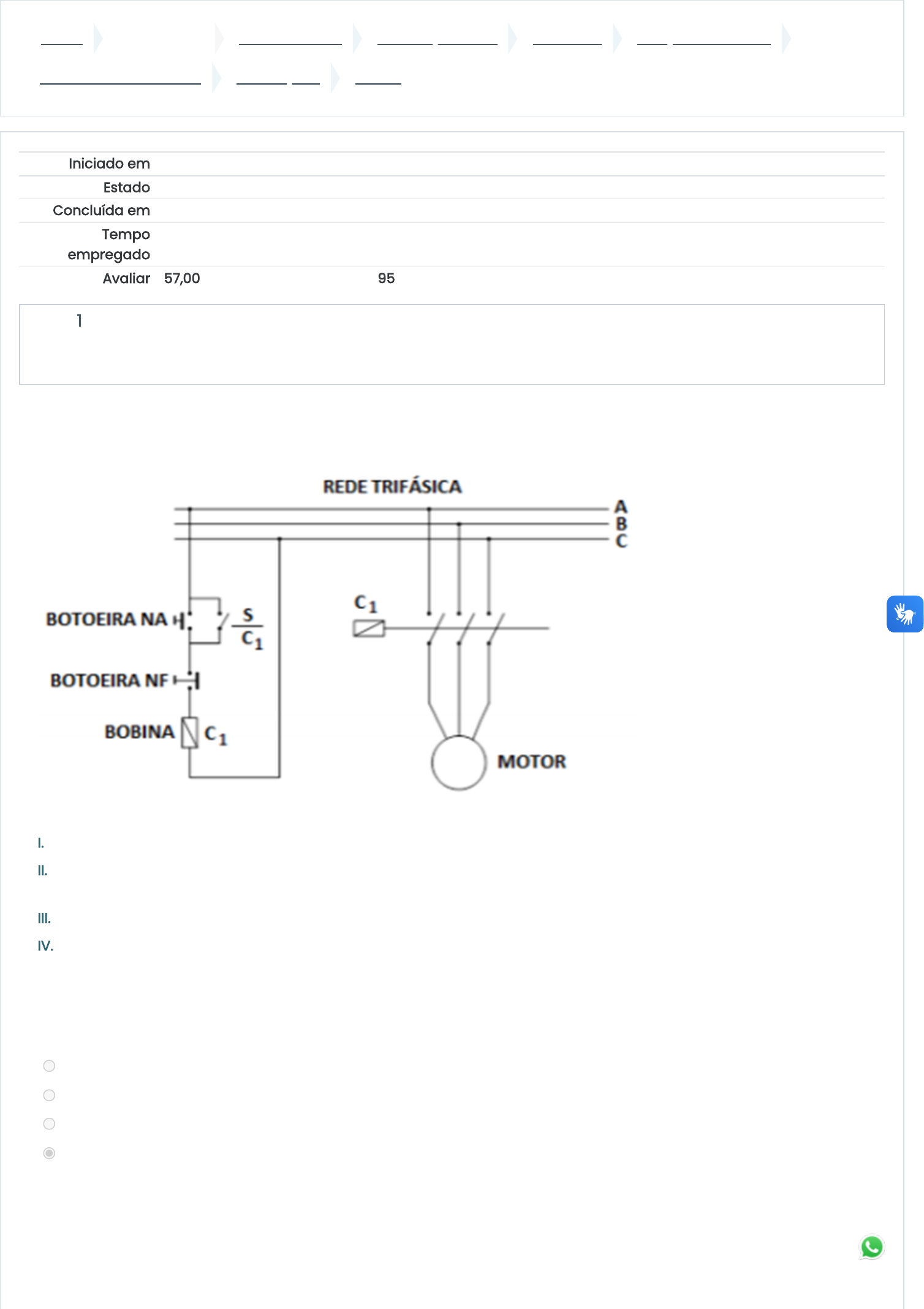

Analise o diagrama multifilar de comando e de força para acionamento de um motor de indução trifásico, mostrado
na figura a seguir:
A respeito do diagrama, analise as afirmativas a seguir:
I.             O motor é ligado pela botoeira NA.
II.            O contato S/C1 é responsável pelo selo da botoeira NA e permite que o motor permaneça acionado mesmo
quando o operador parar de pressionar a botoeira NA.
III.           O motor é desligado pela botoeira NF.
IV.           Trata-se do método de partida direta.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas I e III estão corretas;
b. Apenas as afirmativas II e IV estão corretas;
c. Apenas a afirmativa IV está correta;
d. Todas as afirmativas estão corretas;
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 1/11
https://ava.funec.br/my/
https://ava.funec.br/course/index.php?categoryid=10
https://ava.funec.br/course/index.php?categoryid=17
https://ava.funec.br/course/index.php?categoryid=19
https://ava.funec.br/course/index.php?categoryid=77
https://ava.funec.br/course/view.php?id=2011
https://ava.funec.br/course/view.php?id=2011#section-2
https://ava.funec.br/mod/quiz/view.php?id=23934
Questão 2
Completo
Atingiu 3,00 de 3,00
Questão 3
Completo
Atingiu 3,00 de 3,00
Analise as afirmativas abaixo, sobre os contatores auxiliares:
( ) Possuem câmara de extinção de arco elétrico e são capazes de interromper correntes elétricas de valores elevados.
( ) Possuem contatos do tipo NA e/ou NF, que comutam através da dilatação de elementos bimetálicos.
( ) São utilizados nos circuitos de comando e sinalização.
( ) O seu dimensionamento dependerá da corrente nominal do motor.
( ) Não podem ser utilizados em circuitos de força para a alimentação de motores.
Identificando com um “V” as afirmativas que são VERDADEIRAS e com um “F” as afirmativas que são FALSAS, assinale a
seguir a alternativa correta, na sequência de cima para baixo:
Escolha uma opção:
a. F, F, V, F, V
b. F, V, V, F, F
c. V, V, F, V, V
d. V, F, V, F, F
Com relação à partida de motor estrela-triângulo, considere as seguintes afirmativas:
I.             O princípio deste método de partida consiste em acionar o motor ligando os seus enrolamentos em estrela à
tensão da rede correspondente à ligação triângulo, o que equivale a dividir a tensão sobre os enrolamentos do motor
por 1,73, e dessa forma a corrente de partida também é dividida por 1,73.
II.            Um motor 380 V/660V ligado em estrela à tensão nominal de 660 V absorve uma corrente de linha equivalente
a 1/3 da corrente na ligação triângulo à 380 V.
III.           Uma vez que o conjugado de partida é proporcional ao quadrado da tensão de alimentação, ele será
equivalente a 1/3 do conjugado de partida direta.
É correto afirmar que:
Escolha uma opção:
a. Apenas a afirmativa III está correta;
b. Todas as afirmativas estão corretas;
c. Apenas as afirmativas I e II estão corretas;
d. Apenas as afirmativas II e III estão corretas;
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 2/11
Questão 4
Completo
Atingiu 3,00 de 3,00
Questão 5
Completo
Atingiu 3,00 de 3,00
Sobre a proteção de motores de baixa tensão, analise as afirmativas a seguir:
I.              Os motores de baixa tensão geralmente são protegidos por relé térmico e fusível.
II.            Os disjuntores motores são uma alternativa à proteção efetuada por relé térmico e fusível e associam a
capacidade de proteção contra sobrecarga, proteção contra curto-circuito e a capacidade de manobra dos motores
III.           Os dispositivos de proteção instantâneos, como os fusíveis, devem atuar instantaneamente sempre que a
corrente ultrapassar a corrente nominal.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas I e III estão corretas;
b. Apenas as afirmativas I e II estão corretas;
c. Todas as afirmativas estão corretas;
d. Apenas as afirmativas II e III estão corretas;
Analise o diagrama multifilar de comando e de força para acionamento de um motor de indução trifásico, mostrado
na figura a seguir:
Com base no diagrama, é correto afirmar que:
Escolha uma opção:
a. O contato 13/14-K1 possui a função de acionar a lâmpada de sinalização, indicando sobrecarga.
b. Uma lâmpada de sinalização está ligada em série com a botoeira S1.
c. O esquema de partida usa chave estrela-triângulo.
d. A botoeira S0 é utilizada para desligado o motor.
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 3/11
Questão 6
Completo
Atingiu 0,00 de 3,00
Questão 7
Completo
Atingiu 3,00 de 3,00
O inversor de frequência é um dispositivo composto por um retificador, um filtro e um inversor formado por seis chaves
de estado sólido que podem ser IGBT’s ou tiristores. Analise as afirmativas a baixo a respeito dos inversores de
frequência e marque a opção correta:
Escolha uma opção:
a. Assim como o conjugado, a potência máxima do motor pode ser constante desde a partida até a rotação
nominal, desde de que se utilize uma relação constante entre tensão e frequência aplicada.
b. Para se manter o fluxo magnético constante e, consequentemente, manter o conjugado constante é necessário
que ao se reduzir a frequência aplicada a tensão seja elevada.
c. Para frequências acima da nominal o fluxo magnético do motor diminui, pois, elevar a tensão acima do valor
nominal para manter o fluxo magnético constante poderia afetar a isolação e vida útil do enrolamento do motor.
d. Os inversores de frequência com estratégia de controle vetorial fornecem aos motores uma tensão
perfeitamente senoidal e, consequentemente, uma corrente com ausência de harmônicos.
Um contator possui quatro contatos auxiliares identificados por:
Contato 1: 11-12;
Contato 2: 23-24;
Contato 3: 33-34;
Contato 4: 41-42;
Marque a opção que representa corretamente o tipo de cada contato:
Escolha uma opção:
a. Contato 1: NF;    Contato 2: NA;    Contato 3: NA;    Contato 4: NF
b. Contato 1: NA;    Contato 2: NF;    Contato 3: NF;    Contato 4: NA
c. Contato 1: NA;    Contato 2: NA;    Contato 3: NF;    Contato 4: NF
d. Contato 1: NF;    Contato 2: NA;    Contato 3: NF;    Contato 4: NA
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 4/11
Questão 8
Completo
Atingiu 3,00 de 3,00
O diagrama multifilar de força e comando para acionamento de motor de indução trifásico mediante a utilização de
chave compensadora é mostrado nas figuras a seguir:
A respeito do funcionamento desses circuitos e a atuação dos componentes, é correto afirmar que:
Escolha uma opção:
a. O contator K3, que deve ficar permanentemente ligado para que o motor funcione e é desligado mediante
acionamento manual do botão SH0.
b. Ao se pressionar a botoeira SH1, o contator K3 será acionado, em seguida, o contator K2 será acionado, dando a
partida com tensão reduzida. Com o acionamento de K2, o relé temporizador será energizado e dará início a
contagem do tempo configurado para a partida.
c. Para que o motor esteja alimentado em regime permanente por tensão nominal da rede elétrica, os contatores
K3 e K2 devem estar energizados.
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 5/11
Questão 9
Completo
Atingiu 3,00 de 3,00
Questão 10
Completo
Atingiu 3,00 de 3,00
d. A contagem do tempo no relé temporizador se iniciará quando a botoeira SH1 for pressionada. Em seguida, são
acionados os contatores K1 e K3, dando a partida com tensão reduzida.
Dentre as funções de uma chave de partida estática, quando empregada em substituição a uma chave de partida
eletromecânica,para o acionamento de um motor elétrico de indução, podemos destacar:
Escolha uma opção:
a. Aplicar um degrau de tensão.
b. Manter o conjugado de partida constante.
c. Aplicar uma rampa de tensão na aceleração e desaceleração.
d. Controlar a velocidade de rotação do motor através da variação da frequência aplicada.
Analise o diagrama unifilar de um circuito de comando, mostrado a seguir:
Ao ser pressionada a botoeira sem retenção S2, a ordem cronológica em que os contatores são energizados é:
Escolha uma opção:
a. K3, K2, KA1, K1
b. K2, K3, KA1, K1
c. KA1, K3, K2, K1
d. K3, K1, K2, KA1
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 6/11
Questão 11
Completo
Atingiu 3,00 de 3,00
Questão 12
Completo
Atingiu 3,00 de 3,00
Questão 13
Completo
Atingiu 3,00 de 3,00
Um contator possui oito terminais de contatos auxiliares identificados pelos seguintes códigos numéricos: 13, 14; 23, 24;
33, 34 e 41, 42. Logo, este dispositivo possui:
Escolha uma opção:
a. 1 contato NA e 3 contatos NF
b. 3 contatos NA e 1 contato NF
c. 2 contatos NA e 2 contatos NF
d. 4 contatos NA
O acionamento de motores pode ocasionar queda de tensão na rede devido à alta corrente de partida. As alternativas
a seguir representam dispositivos capazes de mitigar tal problema, EXCETO:
Escolha uma opção:
a. Banco de capacitores;
b. Soft-starter;
c. Chave estrela-triângulo;
d. Autotransformador;
Analise as afirmativas a seguir, sobre os relés temporizadores:
I.             Os relés temporizadores são aqueles que comutam seus contatos após ser transcorrido o tempo ajustado.
II.            Os relés temporizados na energização, ao energizar sua bobina, comutam seus contatos instantaneamente, e,
ao desenergizar, contam um tempo para retornar à posição de repouso.
III.           Os relés temporizados de pulso na energização, após a energização do dispositivo os contatos de saída são
comutados instantaneamente e permanecem acionados durante o período de tempo ajustado.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas II e III estão corretas;
b. Apenas as afirmativas I e III estão corretas;
c. Todas as afirmativas estão corretas;
d. Apenas as afirmativas I e II estão corretas;
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 7/11
Questão 14
Completo
Atingiu 3,00 de 3,00
A figura a seguir representa o diagrama multifilar de carga de uma partida com chave compensadora, cujo o objetivo
é de suavizar os efeitos da partida dos motores de indução trifásicos.
A respeito deste método de partida e, de acordo com o diagrama apresentado na figura, é correto afirmar que:
Escolha uma opção:
a. A sequência de acionamento dos contatores é: liga-se K3 e K2, após o tempo configurado de partida, liga-se K1,
em seguida desliga-se K3 e K2;
b. A sequência de acionamento dos contatores é: liga-se K1, em seguida liga-se K3, após o tempo configurado de
partida, desliga-se K3, em seguida liga-se K2 e em seguida desliga-se K1;
c. A sequência de acionamento dos contatores é: liga-se K3, em seguida liga-se K2, após o tempo configurado de
partida, desliga-se K3, em seguida liga-se K1 e em seguida desliga-se K2;
d. A sequência de acionamento dos contatores é: liga-se K2, após o tempo configurado de partida, liga-se K1 e K3,
em seguida desliga-se K2;
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 8/11
Questão 15
Completo
Atingiu 3,00 de 3,00
Questão 16
Completo
Atingiu 3,00 de 3,00
Questão 17
Completo
Atingiu 3,00 de 3,00
Analise as afirmativas abaixo, sobre os contatores:
( ) O contator é um dispositivo de atuação eletromagnética, destinado à interrupção de um circuito em curto-circuito.
( ) Os contatores devem ser dimensionados de acordo com: categoria de emprego; corrente da carga; tensão e
frequência; frequência de manobras e número de contatos auxiliares necessários.
( ) Quando a bobina de um contator é energizada, a força eletromecânica desta sobrepõe-se à força mecânica das
molas, obrigando os contatos móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do
circuito.
( ) Os arcos elétricos que surgem durante a comutação dos contatos de um contator promovem o desgaste da
superfície dos contatos elétricos e sua vida útil pode ser reduzida se empregado de forma incorreta.
( ) A frequência de manobra dos motores não tem nenhuma influência sobre a vida útil dos contatos dos contatores.
Identificando com um “V” as afirmativas que são VERDADEIRAS e com um “F” as afirmativas que são FALSAS, assinale a
seguir a alternativa correta, na sequência de cima para baixo:
Escolha uma opção:
a. F, F, V, F, V
b. V, V, F, V, F
c. F, V, V, V, F
d. V, F, F, V, V
Marque a alternativa correta sobre as soft-starters:
Escolha uma opção:
a. Utilizam dispositivos eletromecânicos para controlar a energia elétrica fornecida ao motor, permitindo uma
partida sem golpes e com corrente de pico reduzida.
b. Com a variação da tensão juntamente com a variação da frequência, é possível obter conjugado constante
desde a partida até a rotação nominal.
c. É um dispositivo capaz de controlar a tensão eficaz aplicada sobre o motor através do ângulo de disparo dos
tiristores (SCRs) em um circuito de eletrônica de potência.
d. Seu uso é comum em bombas centrífugas para a variação de velocidade e o controle PID da vazão.
Nas instalações elétricas industriais é amplamente utilizado o controle de velocidade dos motores trifásicos de
indução, onde antigamente, para essa finalidade, predominada a utilização de motores de corrente contínua. Tal
aplicação torna-se possível com o uso de:
Escolha uma opção:
a. Inversores de frequência
b. Soft-starter
c. Chave compensadora
d. Chave estrela-triângulo
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 9/11
Questão 18
Completo
Atingiu 3,00 de 3,00
Questão 19
Completo
Atingiu 3,00 de 3,00
Assinale a alternativa CORRETA sobre os contatos elétricos:
Escolha uma opção:
a. A associação em série de dois contatos normalmente fechados executa a “função não OU”, onde a saída só é
ligada quando nenhum dos contatos forem acionados.
b. A associação em série de dois contatos normalmente abertos executa a “função não E”, onde a saída é ligada
quando um ou ambos contatos forem acionados.
c. A associação em paralelo de dois contatos normalmente fechados executa a “função E”, onde a saída é ligada
quando um ou ambos contatos estiverem em repouso.
d. A associação em paralelo de dois contatos normalmente abertos executa a “função OU”, onde a saída só é
ligada quando ambos contatos forem acionados simultaneamente.
Analise as afirmativas a seguir sobre o método de acionamento de motores de indução trifásicos através da chave de
partida estrela-triângulo:
I.              Para partida estrela-triângulo, é fundamental que o motor tenha a possibilidade de ligação em dupla tensão,
sendo a tensão de linha da rede correspondente à tensão da ligação estrela.
II.            O motor deve ser ligado de forma que o máximo de sua carga seja atingida, para que após um intervalo de
tempo, sua ligação seja comutada para triângulo, onde a velocidade diminui.
III.           Ligando-se o motor durante a partida em estrela, na tensão nominal para a configuração triângulo, temos uma
tensão reduzida sobre os enrolamentos do motor, resultando em uma menor corrente de partida e,
consequentemente, um menor conjugado de partida.
IV.          O uso da partida estrela-triângulo deve ser bem estudado, pois, dependendo do conjugado resistente da carga
e do tempo de comutação para triângulo, a corrente poderá elevar-se excessivamente durante a comutação, tal
como ocorreria na partida direta, o que perderia o propósito de tal modo de partida.
Conclui-se que:
Escolha uma opção:
a. Apenas as afirmativas I e IV estão corretas;
b. Todas as afirmativas estão corretas;
c. Apenas as afirmativas III e IV estão corretas;d. Apenas as afirmativas I e II estão corretas;
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 10/11
Questão 20
Completo
Atingiu 3,00 de 3,00
Analise o diagrama multifilar de uma chave estrela-triângulo mostrada na figura a seguir:
A respeito do diagrama, analise as afirmativas a seguir:
I.             No instante da partida somente K1 deve estar energizado.
II.            Após o chaveamento para ligação em triângulo K1 e K2 devem estar energizados.
III.           Em regime normal de operação somente K1 e K3 devem estar acionados.
 Conclui-se que:
Escolha uma opção:
a. Apenas a afirmativa III está correta;
b. Apenas as afirmativas I e II estão corretas;
c. Apenas as afirmativas II e III estão corretas;
d. Apenas a afirmativa I está correta;
Manter contato
 RA (33) 99986-3935
 secretariaead@funec.br
 
 Baixar o aplicativo móvel.
22/08/2024, 14:08 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=649488&cmid=23934 11/11
tel:RA (33) 99986-3935
mailto:secretariaead@funec.br
https://www.facebook.com/caratingaunec
https://twitter.com/caratingaunec
https://download.moodle.org/mobile?version=2019052001.02&lang=pt_br&iosappid=633359593&androidappid=com.moodle.moodlemobile
