CINEL – CENTRO DE FORMAÇÃO DA INDÚSTRIA ELECTRÓNICA
 Ficha Formativa 2 – Mecanismos de Propagação em Larga Escala


FICHA FORMATIVA 2
DISCIPLINA UFCD 6189 - Interfaces e suportes de transmissão CURSO
CET Telecomunicações e
Redes
NOME TURMA CET.TR.N.L.89
DATA 09 – 01-2025 CLASSIF. FORMADOR Rui Assunção

Exercicios Mecanismos de Propagação em Larga Escala





CINEL – CENTRO DE FORMAÇÃO DA INDÚSTRIA ELECTRÓNICA
 Ficha Formativa 2 – Mecanismos de Propagação em Larga Escala


FICHA FORMATIVA 2
DISCIPLINA UFCD 6189 - Interfaces e suportes de transmissão CURSO
CET Telecomunicações e
Redes
NOME TURMA CET.TR.N.L.89
DATA 09 – 01-2025 CLASSIF. FORMADOR Rui Assunção

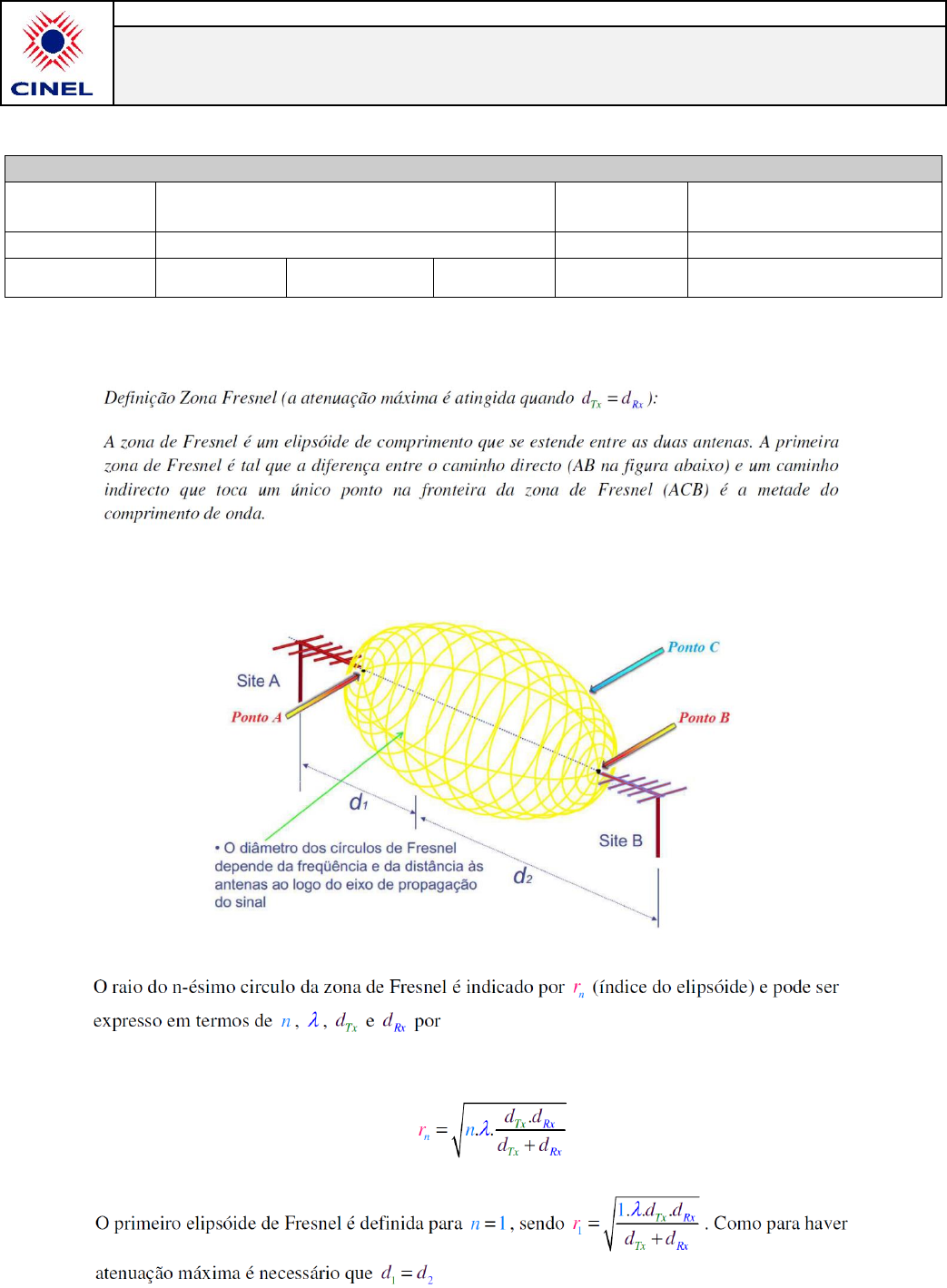

Exercício 01 – Uma regra de projeto normalmente seguida nos feixes Hertzianos é manter
55% do volume do primeiro elipsoide de Fresnel livre de obstáculos. Para uma ligação à
distância de 1 km e a frequência de 2,5 GHz, qual será o raio da primeira região de Fresnel?
Qual a distância que é necessária desobstruir nessas condições?

Exercício 2 – Uma empresa pretende estabelecer a comunicação por feixes Hertzianos
entre os escritórios situados em dois edifícios inseridos na malha urbana de uma cidade à
frequência de 4 GHz. Os edifícios têm as alturas respetivas de 100 metros e 50 metros e
estão separados por 3 km. Em linha reta (linha de vista) a meio caminho entre os dois
edifícios está uma torre de 70 metros de altura. Será possível a transmissão em linha de
vista entre os dois escritórios?
Justifique a resposta e descreva a solução que proporia para se obter transmissão em linha
de vista.

Exercício 3 – Suponha agora que o edifício a meio do percurso tem a altura de 80 metros e
o edifício mais baixo tem a altura de 30 metros. A separação entre os dois edifícios é de 2
km. Qual seria o aumento nas perdas de propagação relativamente ao espaço livre? Como
seriam afetadas as perdas por difração se a frequência utilizada na transmissão diminuísse
de 4 GHz para 400 MHz?





CINEL – CENTRO DE FORMAÇÃO DA INDÚSTRIA ELECTRÓNICA
 Ficha Formativa 2 – Mecanismos de Propagação em Larga Escala


FICHA FORMATIVA 2
DISCIPLINA UFCD 6189 - Interfaces e suportes de transmissão CURSO
CET Telecomunicações e
Redes
NOME TURMA CET.TR.N.L.89
DATA 09 – 01-2025 CLASSIF. FORMADOR Rui Assunção

Exercício 05 – Calcular a potência recebida no terminal móvel da figura a partir da difração
no obstáculo em ponta de faca assinalado.

Compare o valor obtido com o valor teórico das propagações em espaço livre (caso a
obstrução não existisse). Qual o valor das perdas de propagação devido à difração neste
caso?
Assuma os parâmetros:


NOTA: Quando se trabalha com radianos a calculadora tem de estar nesse modo
