UNIVERSIDADE FEDERAL DO RIO GRANDE DO NORTE
CENTRO DE TECNOLOGIA - DEPARTAMENTO DE ENGENHARIA CIVIL E AMBIENTAL
CIV0415 - MECÂNICA DOS SOLOS I - SEMESTRE LETIVO 2024.2 - PROF. FAGNER FRANÇA

LISTA DE EXERCÍCIOS – Permeabilidade e Redes de Fluxo


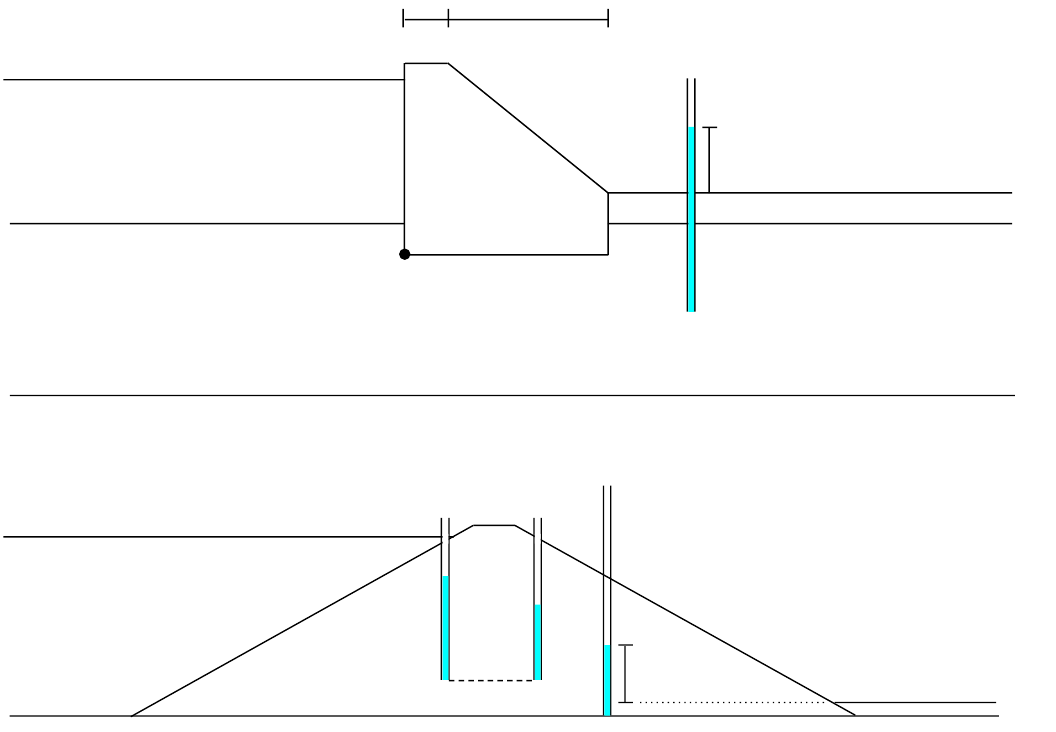

Questão 1 - Dadas as figuras a seguir, responda aos itens abaixo.



a) Estabeleça uma rede de fluxo para cada caso apresentado. Desenhe na própria figura.
b) Determine o volume anual que percola através do solo abaixo da barragem de concreto (k = 3 x
10-6 m/s; extensão da barragem igual a 1150 m) e da barragem de terra (k = 5 x 10-7 m/s; extensão
da barragem igual a 950 m).
c) Quais os valores de x apresentado em cada figura (o ponto B da barragem de concreto está
localizado a meia altura da camada de solo).
d) Que tipo de fluxo é caracterizado em cada figura? Explique.


Concreto impermeável
(peso específico = 23 kN/m³)

 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Impermeável xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Cota 0,0 m
Cota 12,0 m
Cota 36,0 m
Cota 14,0 m
Cota 10,0 m
Barragem de concreto sobre solo
Cota 38,0 m
20 m 8 m

B
x
A

 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Impermeável xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Cota 0,0 m
Cota 23,0 m
Cota 3,0 m


Cota 6,0 m
Barragem de terra (solo homogêneo)
A B
C
x
Questão 2 - No permeâmetro abaixo, qual o valor de perda de carga total (Δh) a partir do qual
ocorrerá o fenômeno da areia movediça no solo C? Ao final, adote valores para cada uma das
grandezas e determine a volume que percola pelo sistema completo (com todos os solos) em 15
minutos.

Questão 3 - No permeâmetro abaixo, com a construção apenas com o Solo A, verificou-se a
ocorrência de areia movediça devido à relação i/icr = 1,1. O solo B foi inserido de forma a evitar a
ocorrência desse fenômeno. Qual o valor da relação entre LB/LA para atingir esse objetivo? Ao final,
adote valores para cada uma das grandezas e determine a vazão que percola pelo sistema completo
(com todos os solos).

Questão 4 - Enumere e explique quatro características do solo que afetam a permeabilidade.

Questão 5 - Explique e exemplifique o critério de Terzaghi para o dimensionamento de sistemas
filtrantes de solos.
