Aula #4 1 Prof. Miguel Mendes
Sonoplastia
Equipamentos e Recursos Técnicos

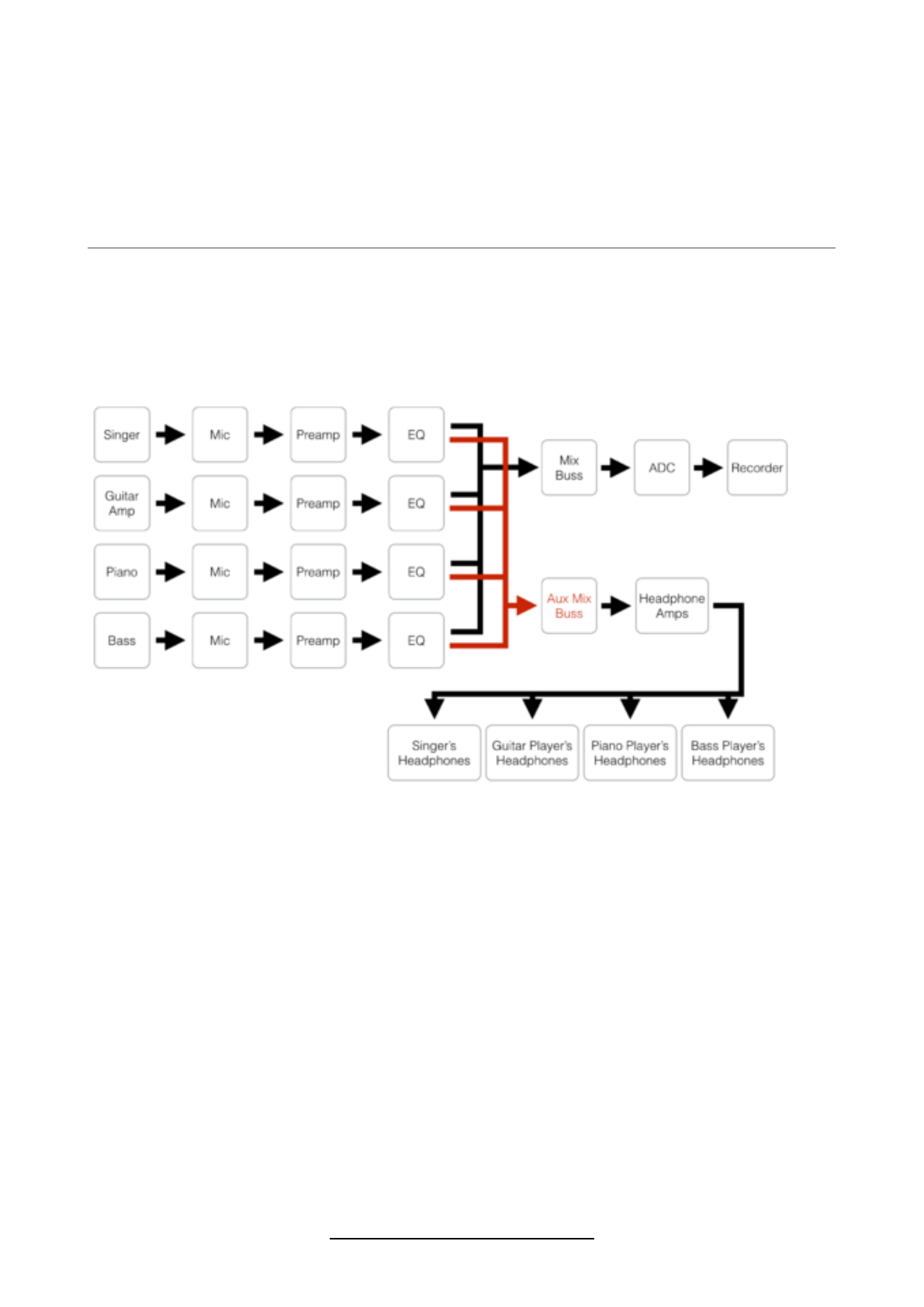

Audio Signal Flow - Fluxo do Sinal de Áudio
O fluxo do sinal de áudio é o caminho que um sinal de áudio segue da fonte para a saída.
O fluxo do sinal começa na fontes sonora e termina na nossa percepção (ouvidos humanos).
Existem 3 estágios do caminho do sinal de áudio:
Estágio 1 - Acústico, é a onda sonora no ambiente (por exemplo pela foz humana)
Estágio 2 - Analógico, é um sinal elétrico que viaja pelos equipamentos de áudio
Estágio 3 - Digital, é um sinal que é representado por dados (zeros e uns, 01010101), no final das
contas o sinal digital é uma representação do som em números
Entre esses estágios existem conversores.
Quem converte do acústico pro analógico são microfones e alto-falantes.
Quem converto do analógico pro digital são conversores AD-DA (analógico/digital - digital/
analógico)
Analógico é uma representação elétrico análoga à onda sonora no ambiente, acústica.

contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 2 Prof. Miguel Mendes
Fonte Sonora (acústica, elétrica/analógica ou digital)
Voz Humana - acústica
Fontes Sonora -> Acústica do Ambiente (teatro) -> Ouvidos
Percussão Corporal
Fontes Sonora -> Acústica do Ambiente (teatro) -> Ouvidos
Instrumentos Acústicos (tambores, violões, violino, piano)
Fontes Sonora -> Acústica do Ambiente (teatro) -> Ouvidos
Objetos de Cena (objetos do cenário, instrumentos musicais acústicos)
Fontes Sonora -> Acústica do Ambiente (teatro) -> Ouvidos
Instrumentos Eletroacústicos (violão elétrico, ou um instrumento acústico amplificado)
Fontes Sonora -> Acústica do Ambiente (teatro) -> Ouvidos
Fonte Sonora (violão) -> Captadores (converte som em sinal analógico) -> mesa de som
-> Caixa de Som -> Acústica do Ambiente (teatro) - > Ouvidos
Instrumentos Elétricos (não tem som por si só, precisa ser amplificado, só gera sinal elétrico)
Fonte Sonora (elétrica) -> Mesa de Som -> Caixa de Som -> Acústica do Ambiente (teatro)
- > Ouvidos
Exemplos de instrumentos elétricos: guitarra elétrica, baixo elétrico, sintetizadores,
teclados
Instrumentos Digitais/Virtuais (instrumentos tocados por equipamentos digitais, no caso
computadores e celulares)
Fontes Sonora (digital) -> Conversão DA (digital-analógica) -> Mesa de Som -> Caixa de
Som -> Acústica do Ambiente (teatro) - > Ouvidos
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 3 Prof. Miguel Mendes
Microfones
Microfones Dinâmicos e Condensadores
Microfones Dinâmicos são ótimos para atividades ao vivo, rejeitam microfonias e não
captam sutilezas. Exemplos: Shure SM57 ou Shure SM58 (famoso para vozes)
Microfones Condensadores são ótimos para estúdio e ambientes controlados e
silenciosos, captam sutilezas mas são muito sensíveis
Cachimbo
Aranha (Shock Mount)
Pop Filter (segurar Ps e Bs, ventinho das consoantes)
Pedestal
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 4 Prof. Miguel Mendes
Cabos
Cabos de Áudio Analógicos
p10 (banana, guitarras, baixos, teclados, sintetizadores, instrumentos elétricos em geral)
p10 - TRS (p10 com dois riscos) - pode ser um cabo Stereo ou um cabo balanceado
p2 (headphones)
p3 (headphones + microfone embutido)
RCA (equipamento de vídeo e de DJs)
XLR (balanceado e comum em microfones e vários equipamentos de áudio) - podem ser de até
10m ou mesmo 20m
Cabo Y (ele divide o sinal em dois)
Conectores e Adaptadores (prefira não usar adaptadores)
Cabos de Dados
USB A
USB C
MIDI
ADAT
FireWire
HDMI
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 5 Prof. Miguel Mendes
Cabos de Energia
Plugs P4
Tipos de Tomada
110v / 220v
Bivolt Automático e Chaveado

contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 6 Prof. Miguel Mendes
Mesa de Som
Mesa de Mistura
Conceito de Channel Strip
Canais com e sem Pré-Amp
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 7 Prof. Miguel Mendes
O pré-amp pega sinais pequenos e pré-amplifica eles os transformando em sinal de linha
Instrumentos com sinal de linha: teclados
Instrumentos com sinal pequeno (Hi-Z, alta impedância): guitarra, baixo, violão
Instrumentos com sinal pequeno: Microfones
Roteamento Analógico de Sinal
Efeitos de Áudio (EQ, Comp, etc.)
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 8 Prof. Miguel Mendes
Conversão AD/DA
Interface de Áudio
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 9 Prof. Miguel Mendes
Processamento Digital
Softwares de Áudio
Mesa Digital
DAW
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 10 Prof. Miguel Mendes
Amplificação (amplificadores de headphones, caixas ativas e passivas)
contato@miguelmendes.com.br
mailto:contato@miguelmendes.com.br
Aula #4 11 Prof. Miguel Mendes
Acústica do Ambiente
