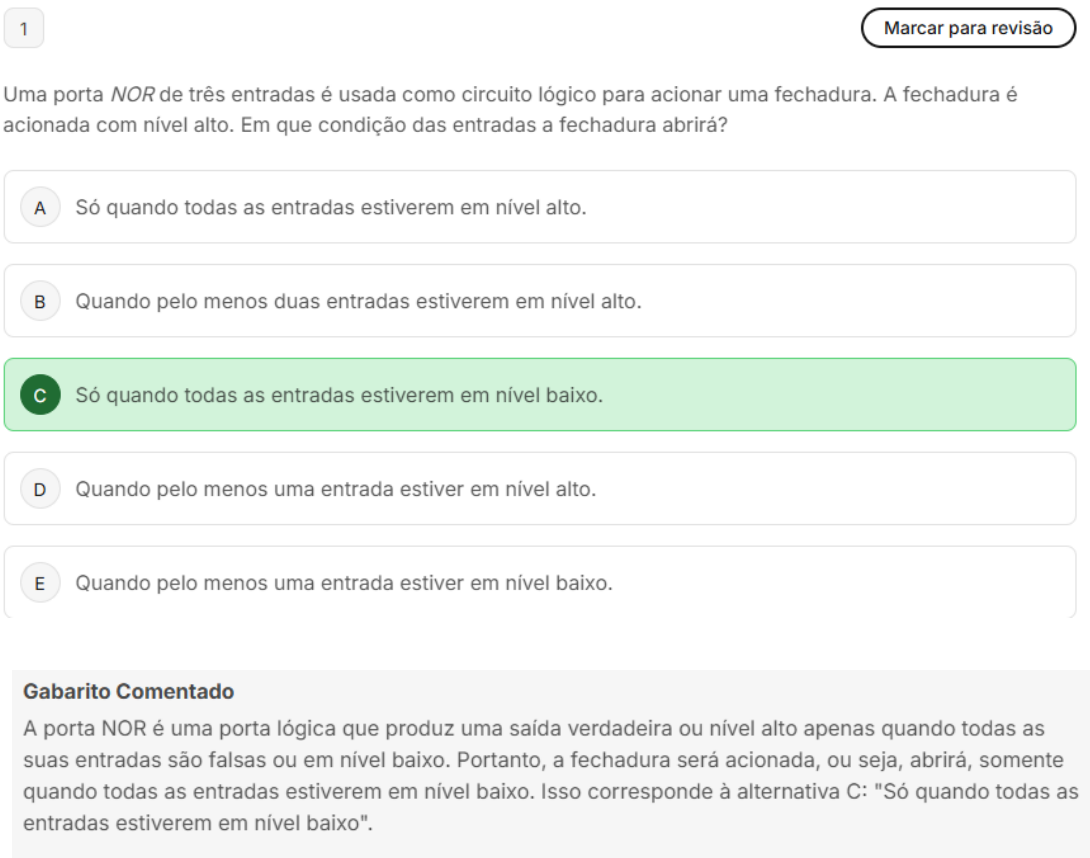

1 Marcar para revisão Uma porta NOR de três entradas é usada como circuito lógico para acionar uma fechadura. A fechadura é acionada com nível alto. Em que condição das entradas a fechadura abrirá? A Só quando todas as entradas estiverem em nível alto. B Quando pelo menos duas entradas estiverem em nível alto. C Só quando todas as entradas estiverem em nível baixo. D Quando pelo menos uma entrada estiver em nível alto. E Quando pelo menos uma entrada estiver em nível baixo. Gabarito Comentado A porta NOR é uma porta lógica que produz uma saída verdadeira ou nível alto apenas quando todas as suas entradas são falsas ou em nível baixo. Portanto, a fechadura será acionada, ou seja, abrirá, somente quando todas as entradas estiverem em nível baixo. Isso corresponde à alternativa C: "Só quando todas as entradas estiverem em nível baixo".2 Marcar para revisão desvio da variável controlada em relação ao ajustado é denominado: A Erro B Tempo morto C Atraso no processo D Falta de controle E Desnível Gabarito Comentado termo "erro" é usado para descrever desvio da variável controlada em relação ao valor ajustado. Isso ocorre quando a variável controlada não atinge o valor desejado ou ajustado, resultando em um "erro". Portanto, a alternativa correta é a letra A, "Erro".3 Marcar para revisão Você precisa especificar um módulo de entrada para um CLP que lerá a tensão nos terminais de um resistor de 20 ohms, no qual passa uma corrente contínua de até 10 amperes. Qual deve ser a capacidade de leitura da entrada desse módulo do CLP? A Pelo menos de 0 a 20 volts B Pelo menos de 0 a 5 volts C Pelo menos de 0 a 200 volts D Pelo menos de 0 a 127 volts E Pelo menos de 0 a 10 volts Gabarito Comentado A alternativa correta é a letra C, que indica que a capacidade de leitura da entrada do módulo do CLP deve ser de pelo menos 0 a 200 volts. Isso se deve ao fato de que, pela lei de Ohm, a tensão (V) é igual ao produto da resistência (R) pela corrente (I). Neste caso, temos uma resistência de 20 ohms e uma corrente de até 10 amperes, que resulta em uma tensão de até 200 volts. Portanto, o módulo de entrada do CLP deve ser capaz de ler uma tensão de até 200 volts.4 Marcar para revisão conjunto de tecnologias que resulta na operação de máquinas e sistemas sem intervenção humana significativa, atingindo um desempenho superior à operação manual é chamado de: A Instrumentação B Sistema de controle C Mecatrônica D Automação E Monitoração Gabarito Comentado termo que define conjunto de tecnologias que permite a operação de máquinas e sistemas sem a necessidade de intervenção humana significativa, proporcionando um desempenho superior ao da operação manual, é a "Automação". A automação envolve uso de sistemas de controle e tecnologias de informação para reduzir a necessidade de trabalho humano em produção de bens e serviços. Portanto, a alternativa correta é a letra D: Automação.5 Marcar para revisão Um controlador simplificado é, essencialmente, um: A Amplificador B Atuador C Sensor D Comparador E Registrador Gabarito Comentado Um controlador simplificado é, em sua essência, um comparador. Isso porque a função principal de um controlador é comparar valor atual de uma variável com valor desejado (referência) e, com base nessa comparação, gerar um sinal de controle que atuará no sistema para minimizar a diferença entre esses dois valores. Portanto, a alternativa correta é a letra D: Comparador.6 Marcar para revisão ) Não é um "elemento de controle final": A Transmissor de pressão B Motor elétrico C Elemento de aquecimento D Válvula de controle E Relé Gabarito Comentado "elemento de controle final" é a parte do sistema de controle que executa uma ação física para alterar processo com base no sinal de controle recebido. Isso inclui dispositivos como motores elétricos, elementos de aquecimento, válvulas de controle e relés. No entanto, um transmissor de pressão não é um "elemento de controle final". Ele é um dispositivo que mede a pressão e a converte em um sinal elétrico para ser lido por um instrumento de controle. Portanto, a alternativa correta é o transmissor de pressão.7 Marcar para revisão Qual é o consumo máximo de energia de um circuito alimentado por duas pilhas de 1,5 volts que consome, no máximo, 240 mA (10-3 amperes) de corrente? A 0,72 watts B 3,6 watts C 72 watts D 1,72 watts E 0,36 watts Gabarito Comentado consumo máximo de energia de um circuito é calculado pela multiplicação da tensão (em volts) pela corrente (em amperes). Neste caso, temos duas pilhas de 1,5 volts, totalizando 3 volts, e uma corrente máxima de 240 mA, ou 0,24 amperes. Ao multiplicar 3 volts por 0,24 amperes, obtemos 0,72 watts, que é consumo máximo de energia do circuito. Portanto, a alternativa correta é a A: 0,72 watts.8 Marcar para revisão Assinale a alternativa que apresenta um dispositivo de entrada para um CLP: A Motor B Lâmpada C Válvula D Solenoide E Termopar Gabarito Comentado termopar é um dispositivo de entrada para um CLP (Controlador Lógico Programável). Ele é um sensor de temperatura que gera uma tensão proporcional à diferença de temperatura entre dois pontos, sendo assim, é capaz de fornecer informações para CLP. As outras opções listadas (motor, lâmpada, válvula e solenoide) são, na verdade, dispositivos de saída, pois recebem informações do CLP para executar uma ação.9 Marcar para revisão Na planta para alterar a sequência de operação, CLP pode ser: A Apenas programado B Apenas reprogramado C Programado e reprogramado várias vezes D Reprogramado uma vez E Religado uma vez Gabarito Comentado Controlador Lógico Programável (CLP) é uma ferramenta extremamente versátil e fundamental em processos industriais. Ele pode ser programado inicialmente para realizar uma determinada sequência de operações. No entanto, se houver necessidade de alterar essa sequência, CLP pode ser reprogramado. Essa reprogramação pode ocorrer várias vezes, de acordo com as necessidades do processo. Portanto, a alternativa correta é a C: "Programado e reprogramado várias vezes".10 Marcar para revisão Você deve separar em uma planilha os sensores e atuadores utilizados em um processo industrial. Dentro desse grupo, estão: I. Relé II. Termopar III. Motor de passo IV. Chave mecânica V. Codificador (encoder) Qual dos itens você classificaria como sensor (S) ou atuador (A)? A I-S, II-A, III-A, IV-S e V-S B II-A, III-A, IV-S e V-A C I-A, II-S, III-A, IV-A e V-S D I-A, II-S, III-A, IV-S e V-S E I-A, II-A, III-A, IV-A e V-S Gabarito Comentado A alternativa correta é a D, que classifica corretamente os itens como sensores (S) ou atuadores (A). relé (I) é um atuador, pois é um dispositivo que realiza ações físicas em resposta a um sinal. termopar (II) é um sensor, pois é um dispositivo que detecta variações de temperatura. motor de passo (III) é um atuador, pois realiza movimentos em resposta a um sinal. A chave mecânica (IV) é um sensor, pois detecta a presença ou ausência de um objeto. Por fim, o codificador (V) é um sensor, pois converte informações de uma posição em um sinal digital ou analógico.
