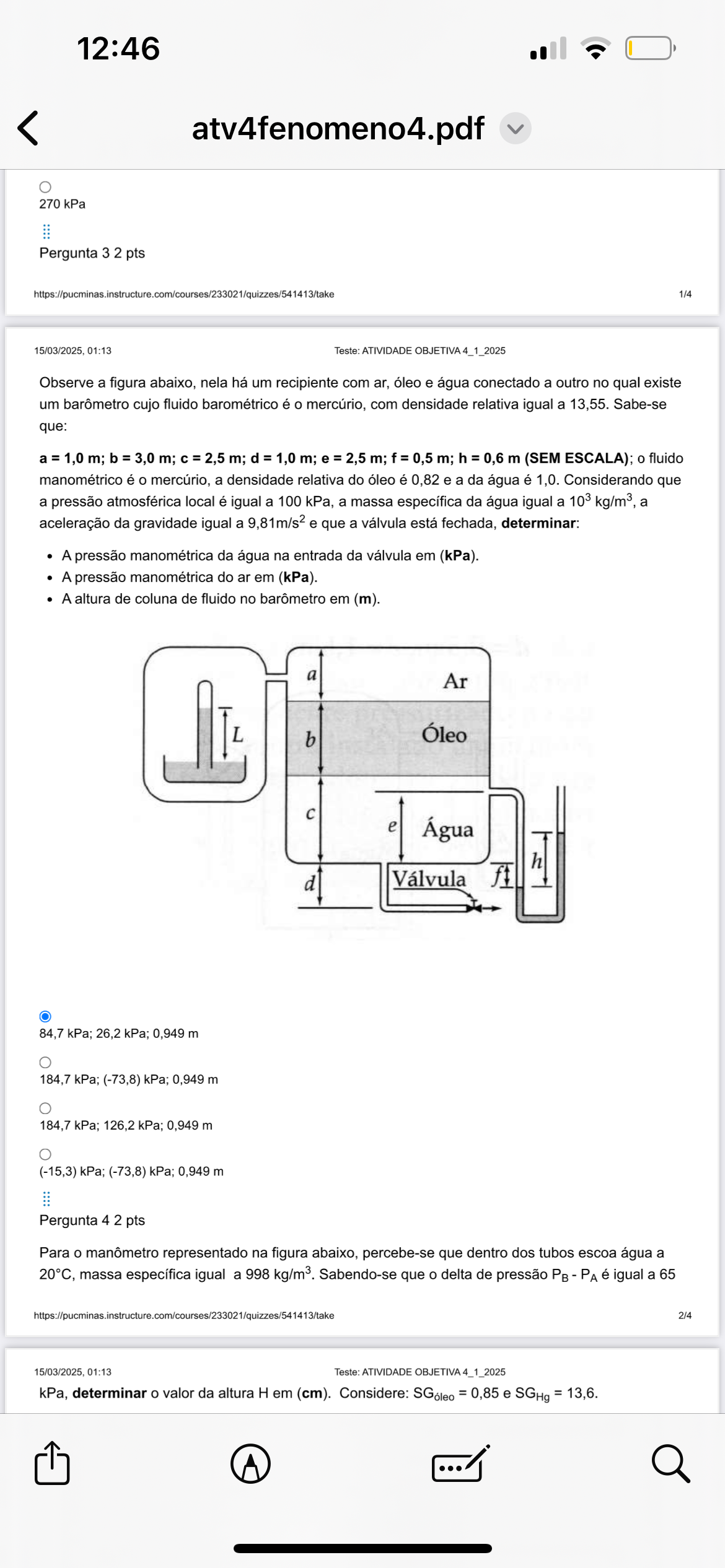

12:46 atv4fenomeno4.pdf 270 kPa Pergunta 3 2 pts 1/4 01:13 Teste: ATIVIDADE OBJETIVA 4 1 2025 Observe a figura abaixo, nela há um recipiente com ar, óleo e água conectado a outro no qual existe um barômetro cujo fluido barométrico é o mercúrio, com densidade relativa igual a 13,55. Sabe-se que: a = 2,5 m; d = 1,0 m; e = 2,5 m; f = 0,5 m; h = 0,6 m (SEM o fluido manométrico é o mercúrio, a densidade relativa do óleo é 0,82 e a da água é 1,0. Considerando que a pressão atmosférica local é igual a 100 kPa, a massa específica da água igual a a aceleração da gravidade igual a 9,81m/s2 e que a válvula está fechada, A pressão manométrica da água na entrada da válvula em (kPa). A pressão manométrica do an em (kPa). A altura de coluna de fluido no barômetro em (m). a Ar I L b Óleo e Água Válvula d 84,7 kPa; 26,2 kPa; 0,949 m 184,7 kPa; (-73,8) kPa: 0,949 m 184,7 kPa; 126,2 0,949 m (-15,3) kPa; (-73,8) kPa; 0,949 m Pergunta 4 2 pts Para o manômetro representado na figura abaixo, percebe-se que dentro dos tubos escoa água a 20°C, massa específica igual a 998 Sabendo-se que o delta de pressão PB - PA é igual a 65 https://pucminas.instructure.com/courses/233021/quizzes/541413/take 2/4 15/03/2025, 01:13 Teste ATIVIDADE OBJETIVA 4 1 2025 kPa, determinar o valor da altura H em (cm). Considere: = 0,85 e SGHg =
