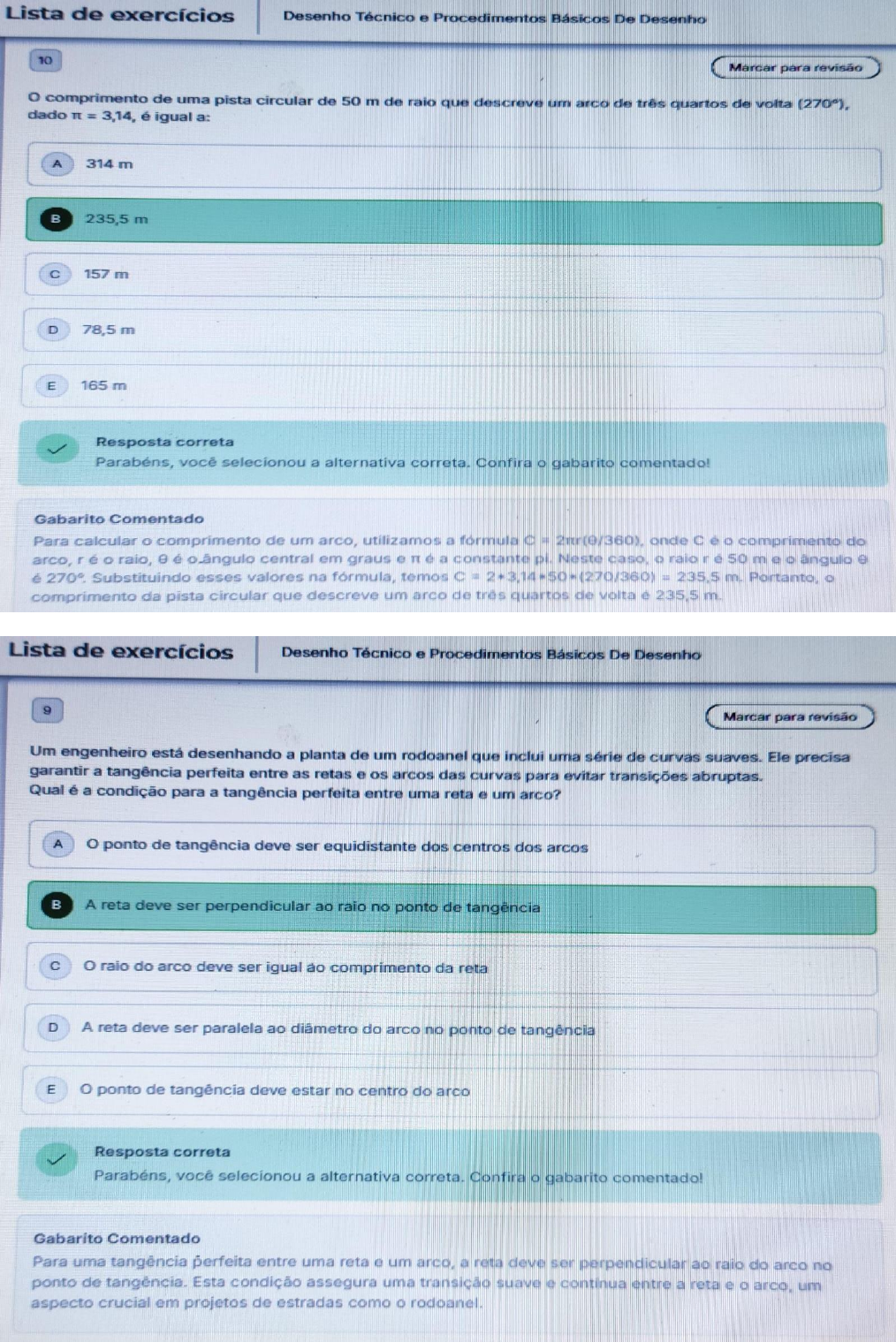

Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 10 Marcar para revisão o comprimento de uma pista circular de 50 m de raio que descreve um arco de três quartos de volta dado = 3,14, é igual a: A 314 m 235,5 m 157 m D 78,5 m E 165 m Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para calcular o comprimento de um arco, utilizamos a C onde comprimento do arco, é o raio, e é o.ângulo central em graus e é a constante Neste raio e e é Substituindo esses valores na fórmula, temos C 235,5 Portanto, comprimento da pista circular que descreve um arco de quartos de volta 235,5 Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 9 Marcar para revisão Um engenheiro está desenhando a planta de um rodoanel que inclui uma série de curvas suaves. Ele precisa garantir a tangência perfeita entre as retas e os arcos das curvas para evitar transições abruptas. Qual é a condição para a tangência perfeita entre uma reta e um arco? A o ponto de tangência deve ser equidistante dos centros dos arcos B A reta deve ser perpendicular ao raio no ponto de tangência C raio do arco deve ser igual ao comprimento da reta D A reta deve ser paralela ao diâmetro do arco no ponto de tangência E o ponto de tangência deve estar no centro do arco Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Para uma tangência perfeita entre uma reta e um a reta deve ser ao raio do arco no ponto de tangência. Esta condição assegura uma transição suave continua entre a reta e o um aspecto crucial em projetos de estradas como oLista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 8 Marcar para revisão Sabe-se que as circunferências a seguir são, duas a tangentes entre si e que possuem a mesma medida do raio A altura do triângulo formado pela união dos centros das três é 3,4 cm. (Use = e = 3,1) A medida da área de cada circunferência é: A 12,40 B 12,44 12,48 D 12,52 E Resposta correta você selecionou a alternativa correta. Confira gabarito Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 7 Marcar para revisão Apesar da evolução dos computadores e dos sistemas de computação gráfica, a operação dos sistemas e a entrada de dados necessários para representar graficamente um objeto é de um profissional responsável por esse trabalho. Sobre esse profissional, podemos afirmar que: A Utiliza esquadros e lapiseiras na computação gráfica. Não precisa compreender de que maneira um objeto deve ser representado para que suas B características dimensionais e sua volumetria sejam adequadamente compreendidas. Como qualquer profissional da Engenharia, não precisa de conhecimentos de desenho técnico. D Deve ter suas habilidades de espacial desenvolvidas, ou seja, deve ser capaz de pensar e raciocinar com forma de um objeto e sua disposição no espaço. E Pode não necessitar de qualquer habilidade relacionada ao desenho técnico, portanto, basta conhecer desenho Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado!Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 6 Marcar para revisão Um engenheiro mecânico está desenvolvendo um novo tipo de motor. Para isso, ele precisa criar um desenho técnico detalhado das peças internas, incluindo pistões e engrenagens, garantindo a precisão nas medidas e a clareza na representação de cada componente. Qual método de desenho técnico é mais adequado para o engenheiro mecânico realizar este trabalho? A Desenho à mão livre B Uso de esquadros e régua Desenho assistido por computador (CAD). D Esboço com lápis e papel E Pintura artistica para representação detalhada Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 5 Marcar para revisão Um arquiteto está desenhando a planta de um circular. Para isso, ele precisa calcular a área de um setor circular, que será destinada a um jardim interno. Qual informação é essencial para calcular a área do setor circular destinado ao jardim interno? A Comprimento da circunferência total do B Diâmetro do circulo formado pelo edificio C central correspondente ao setor circular D Comprimento da corda que define o setor circular E Raio da circunferência interna do edifício Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado!Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 4 Marcar para revisão No desenho técnico, o entendimento de elementos geométricos é crucial para a representação adequada de objetos e Uma das figuras geométricas mais importantes é a circunferência, que possui elementos como o a linha que passa pelo centro e a borda em dois pontos opostos. Outro elemento fundamental é a uma linha que conecta dois pontos na borda da circunferência, mas não necessariamente passa pelo centro. Quando um desenho técnico aborda projetos de como a construção de um rodoanel, a precisão na utilização desses elementos é essencial para garantir a correta execução e a segurança da Assinale a alternativa que contém a sequência correta para preencher as lacunas acima: A raio - corda B diâmetro raio C corda - diâmetro D - corda E raio - diâmetro Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito Gabarito Comentado A resposta correta é "diâmetro corda". No contexto do desenho uma linha que centro da e toca a borda dois pontos a corda e uma linha Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 3 Marcar para revisão Ao comparar o desenho técnico com nota-se uma diferença significativa. Qual característica distingue principalmente o desenho técnico do desenho artistico? A Uso de cores vibrantes B Precisão e padronização C Expressão subjetiva D Utilização de papel canson E Técnicas de sombreamento Resposta correta Parabéns, você selecionou a alternativa Confira gabarito comentado! Gabarito Comentado o desenho técnico pelo seu precisão essenciais para sua função de comunicação clara campos do desenho artistico que é mais subjetivo.Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 2 Marcar para revisão Desde os tempos antigos, o desenho tem sido uma forma de evoluindo das representações nas cavernas para os desenhos modernos. No contexto da engenharia e arquitetura, o desenho técnico se diferencia do artistico por sua precisão e objetividade. Ao longo dos anos, a introdução de ferramentas como o transformou a maneira como os desenhos técnicos são criados, oferecendo maior precisão e eficiência no processo de design. Assinale a alternativa que contém a sequência correta para preencher as lacunas acima: A comunicação abstratos CAD B arte realistas C expressão digitais software D habilidade simplificados CAD E comunicação detalhados computador Resposta correta Parabéns, você selecionou a alternativa correta. gabarito comentado! Gabarito Comentado A primeira lacuna refere-se desenho como uma forma de seu papel desde os tempos primitivos era moderna. seguncia lacuna menciona desenhos indicando a Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 1 Marcar para revisão Durante um workshop sobre desenho técnico, um instrutor ressalta a importância do uso de escalas apropriadas. Qual é a principal razão para uso de escalas em desenhos técnicos? A Colorir o desenho B Aumentar a durabilidade do desenho Representar objetos proporcionalmente D Facilitar o uso de borracha E Medir a temperatura do ambiente Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A utilização de escalas em desenhos técnicos é crucial para representar objetos de maneira proporcional em relação ao seu tamanho real. Isso permite a visualização clara e precisa de todos os detalhes do projeto, algo fundamental em áreas como arquitetura e engenharia. As outras opções não estão diretamente relacionadas ao objetivo principal das escalas desenhoLista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 9 Marcar para revisão Em uma aula de Desenho Técnico, professor apresenta um projeto de uma pequena casa. o projeto está desenhado em uma escala de 1:100. Para compreender melhor as dimensões reais, os alunos devem aplicar seus conhecimentos sobre escalas e suas implicações no desenho técnico. Considerando o texto, analise as afirmativas abaixo: I. Na escala 1:100, 1 cm no desenho representa 100 cm na realidade. II. Escalas de redução, como a 1:100, são comuns em projetos de grandes estruturas. III. A escala 1:100 é considerada uma escala de ampliação. É correto o que se afirma em: A Apenas I B Apenas I e C Apenas e III D Apenas III E Apenas I e III Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 6 Marcar para revisão Um canteiro na forma de um será dividido em 3 partes, conforme mostra a figura: de Nessa figura, a medida do maior ângulo interno é: A 120° B 130° C 140° D 150° E 160° Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabaritoLista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 5 Marcar para revisão Analise as sentenças, a seguir, referentes aos conceitos de expressão gráfica: Apesar da evolução dos computadores e dos sistemas de computação gráfica, é útil e necessário um profissional responsável pela operação dos sistemas e a entrada de dados para representar graficamente um objeto; II. Existem três métodos para elaboração de um desenho técnico: à mão livre (esboço), o rascunho sem normas e o desenho utilizando o computador; III. A expressão gráfica é uma linguagem utilizada em vários campos da engenharia para descrever a posição, a forma e as dimensões de um objeto em processo de criação e construção, e o desenho técnico é uma ferramenta de expressão IV. desenho técnico é utilizado de maneira redundante na descrição e na representação de um objeto, ou seja, é suficiente e fácil descrever em forma de texto as caracteristicas geométricas e dimensionais de um objeto que se quer representar, sem a necessidade de desenhar. A alternativa que apresenta a(s) correta(s) é: A B I, e IV e IV E III Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 2 Marcar para revisão Durante um workshop sobre desenho técnico, um instrutor ressalta a importância do uso de escalas apropriadas. Qual é a principal razão para uso de escalas em desenhos técnicos? A Colorir o desenho B Aumentar a durabilidade do desenho C Representar objetos proporcionalmente D Facilitar o uso de borracha E Medir a temperatura do ambiente Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A utilização de escalas desenhos crucial para representar objetos de maneira proporcional em relação ao seu tamanho Isso permite visualização clara precisa de todos detalhes do projeto, algo fundamêntal areas arquitetura engenharia. outras opções não estão diretamente relacionadas ao objetivo principal das escalas desenho tecnico.Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 1 Marcar para revisão comprimento de uma pista circular de 50 m de raio que descreve um arco de três quartos de volta dado = 3,14, é igual a: A 314 m B 235,5 m 157 78,5 E 165 m Resposta correta Parabéns, você selecionou alternativa correta. Confira gabarito comentado! Gabarito Comentado Para calcular o comprimento de utilizamos formula comprimento do arco, raio, o central graus a constante Neste e é Substituindo esses valores temos C (270/360) 235,5 Portanto, o comprimento da pista circular descreve de quartos de 235,5 Lista de exercícios Desenho Técnico e Procedimentos Básicos De Desenho 9 Marcar para revisão Uma turma de engenharia mecânica está aprendendo sobre o desenho técnico aplicado à criação de peças de maquinário. Eles exploram diferentes métodos de desenho, incluindo esboços à mão livre e o uso de tecnologias como CAD. Considerando o texto, analise as afirmativas abaixo: I. desenho técnico manual com instrumentos é obsoleto e não é mais ensinado em cursos de engenharia. II. CAD (Desenho Assistido por Computador) tem revolucionado o desenho técnico, permitindo maior precisão e eficiência. III. Esboços à mão livre são inúteis no contexto do desenho técnico moderno. É correto o que se afirma em: A Apenas B Apenas Apenas D Apenas le III E Apenas e III Resposta correta Parabéns, você selecionou a alternativa correta Confira o gabaritoLista de exercícios Representação De Elementos Sólidos 5 Marcar para revi Observe o conjunto de vistas e a perspectiva abaixo. Podemos afirmar que: A o simbolo no canto inferior direito das indica que as projeções foram realizadas no diedro B as vistas mostradas são: (superior) e VLE (lateral esquerda) as linhas tracejadas indicam arestas do objeto que podem ser vistas pelo observador D as vistas mostradas são: VI (superior) e VLE (lateral esquerda) E somente a VE (vista frontal) possui linhas tracejadas Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Resposta correta: as vistas mostradas VE (superior) VLE esquerda) Lista de exercícios Representação De Elementos Sólidos 4 Marcar para revi A alternativa que contém o conjunto de vistas ortográficas principais diedro) da peça mostrada abaixo: A A B B C D D E E Resposta correta você selecionou alternativa correta. Confira gabarito comentado!Lista de exercícios Representação Bidimensional De Elementos Sólidos 3 Marcar para revisão Na projeção geométrica, a posição do centro de projeção determina a natureza da imagem projetada. Qual é o resultado da utilização de um centro de projeção próprio na projeção geométrica? A Uma representação tridimensional exata do objeto. B Uma distorção ampliada do objeto projetado. C Uma imagem com perspectiva inversa. D Uma imagem sem qualquer tipo de perspectiva. E Uma representação precisa do objeto sem distorções significativas. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito Lista de exercícios Representação Bidimensional De Elementos Sólidos 2 Marcar para revisão Analise as sentenças abaixo referentes aos conceitos de protótipo: o protótipo permite materializar um produto que está sendo planejado, fazer testes e aprimorar sua versão final para produção; II. Os protótipos físicos estão relacionados à utilização de simulação computacional, o que proporciona maior facilidade e flexibilidade para ajustes do que os protótipos virtuais; III. A prototipagem virtual necessariamente elimina a prototipagem em todos os casos; IV. Protótipos são produtos enquanto os protótipos virtuais representam o produto de maneira apenas: A III e IV B III e IV C IV D IV E e IV Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!Lista de exercícios Representação Bidimensional De Elementos Sólidos 1 Marcar para revisão Para definir a posição do ponto no espaço, temos um conjunto de medidas (distâncias) a abscissa, o afastamento e a cota. Sobre essas medidas podemos afirmar: A A abscissa é a dimensão medida sobre a linha de terra, segundo um ponto de origem arbitrado B Todo ponto situado à esquerda do ponto de origem tem abscissa positiva e todo ponto situado à direita da origem terá abscissa negativa o afastamento é a medida projetante de um ponto, medida entre o ponto e o plano horizontal de projeção D A cota é negativa no 1° e 2° diedros, pois a linha projetante fica acima do plano horizontal E A cota é a medida da linha projetante de um medida entre o ponto e o plano vertical de Resposta correta Parabéns, você selecionou a alternativa correta Confira o gabarito comentado! Lista de exercícios Representação Gráfica De Peças Mecânicas Simples 4 Marcar para revisão Analisando as condições obrigatórias e necessárias na representação de cortes, podemos afirmar, EXCETO: A posição do plano secante é indicada com linha mista: traço e ponto fina (estreita) com extremos em A linha continua larga. B As setas junto das linhas grossas indicam a visualização do observador do corte, que deve ser a mesma posição adotada para a vista ortográfica que está sendo C Abaixo de cada corte deve ser colocada a nomenclatura do corte (por exemplo: CORTE A-A). D Nas vistas em corte sempre são representadas arestas invisiveis, ou seja, a sobreposição entre hachuras e linhas tracejadas é permitida e Caso existam, as linhas traço e ponto indicativas de linhas de eixo e de centro devem ser E posicionadas adequadamente no corte. Resposta correta Parabéns, você selecionou a alternativa Confira gabarito comentado!Lista de exercícios Representação Gráfica De Peças Mecânicas Simples 3 Marcar para revisão Analise as sentenças a seguir referentes aos conceitos de corte é um recurso de desenho técnico que facilita a representação de objetos com detalhes presentes em seu interior. II. Na vista em corte, o objeto é cortado por um plano secante imaginário e a parte anterior ao plano é vista pelo observador, que muda de posição para olhar objeto cortado. III. A porção sólida do objeto, cortada pelo plano secante, é indicada na vista em corte pela presença de hachuras, internas às arestas cortadas pelo plano. IV. Existem vários tipos de corte: corte pleno, meio corte, corte em desvio, corte parcial e seção. Estão corretas, apenas: A IV e IV e IV E e IV Resposta correta você selecionou a alternativa correta. Confira gabarito Lista de exercícios Representação Gráfica De Peças Mecânicas Simples 2 Marcar para revisão Sobre o corte em desvio podemos afirmar: A É aplicado quando os detalhes presentes no objeto não ser cortados por um único plano secante em um corte B Os planos secantes são sempre paralelos ou perpendiculares entre si, não podendo o desvio ser feito em outro ângulo. Da mesma forma que no corte pleno, linhas tracejadas devem ser colocadas na vista em corte, havendo sobreposição entre essas linhas e as hachuras. D No caso da utilização de planos concorrentes sucessivos, o formado entre os planos em desvio deve ser sempre menor do que E As hachuras não estão presentes em todas as faces em contato com os planos Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado!Lista de exercícios Representação Gráfica De Peças Mecânicas Simples 1 Marcar para revisão Sobre o corte em seção podemos afirmar: A É um tipo de corte aplicado quando existe condição de simetria no objeto. B É aquele em que o plano secante corta toda a extensão do objeto. C Quando a seção é desenhada sobre a vista, utiliza-se linha tracejada grossa. D Quando a seção é desenhada fora da vista, deslocada, deve estar ligada à vista cortada por uma linha traço e ponto fina (estreita) E Para delimitar a parte "cortada" do objeto com relação ao restante da vista, usa-se uma linha de ruptura (linha fina irregular). Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Lista de exercícios Sistemas Digitais Para Desenhos 2d 1 Marcar para revisão Entre as peças gráficas que compõem um projeto de Arquitetura, a vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50m do piso em referência, é denominada: A Planta de edificação B Fachada C Planta de situação D Elevação E Planta de locação Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabaritoLista de exercícios Sistemas Digitais Para Desenhos 2d 2 Marcar para revisão A questão refere-se à tabela a seguir, que apresenta a configuração de um arquivo para impressão: Item Cor do AutoCAD de impressão Espessura da Tipo de A red Black 0.1 Continuous 2 yellow Black 02 Continuous green Black Continuous D cvan Black Continuous E 5 Black Continuous 6 Black Continuous G white Black H Black Hidden Para criar três layers com o objetivo de representar, em uma planta baixa em desenho técnico, as paredes cortadas, os degraus de uma escada em vista e a projeção da cobertura acima do plano de corte, quais os melhores itens a serem utilizados, respectivamente? A Itens A. B e B Itens B e A. C Itens F. D Itens H, D e A. E Itens E, e G. Lista de exercícios Sistemas Digitais Para Desenhos 2d 3 Marcar para revisão o desenho arquitetônico tem papel essencial na qualidade final de uma construção. Quando executado, facilita a comunicação com clientes e o entendimento dos outros profissionais envolvidos no projeto. Em relação ao assunto, assinale a alternativa correta. A Os desenhos podem ser feitos de forma livre, pois não existe padronização de Normas Técnicas de B A Baixa" é um corte longitudinal da edificação, visando mostrar sua vista frontal. Os desenhos podem ser feitos sem escala e sem unidades precisas, pois visam apenas ilustrar as C D É importante iniciar um desenho formatando suas unidades e layers (camadas). As ferramentas computacionais não permitem mesma precisão de desenho obtida pelos desenhos E feitos mão. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!Lista de exercícios Sistemas Digitais Para Desenhos 2d 4 Marcar para revisão Em relação às coordenadas no AutoCAD, podemos dizer: A As coordenadas absolutas têm como base o zero absoluto (canto inferior esquerdo da tela gráfica) do AutoCAD (interseção do eixo com o eixo Y). B Para digitar um par ordenado de coordenada, deve-se digitar um comando de desenho como Line ou Point e digitar a coordenada na forma As coordenadas relativas se diferenciam das absolutas, pois essas (relativas) têm como referência C ponto anterior e precisa do @ antes da coordenada para ser interpretada. As coordenadas relativas polares expressam um vetor. Seu comando é precedido do D depois vem a distância do vetor, em seguida o simboloista de exercícios Sistemas Digitais Para Desenhos 2d 6 Marcar para revisão Qual é o comando utilizado para configurar camadas no AutoCAD? A Units B Line C Scale D Layers E Lineweight Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Lista de exercícios Sistemas Digitais Para Desenhos 2d 7 Marcar para revisão Em relação ao Projeto Técnico, assinale a alternativa errada: A Os programas de desenho são capazes de fazer projetos com facilidade, praticamente desobrigando o projetista de conhecimentos técnicos. B computador permite copiar elementos, criar rotinas e outros, facilitando e acelerando o processo do desenho. C 0 ambiente do projeto usando ferramentas informatizadas permite criar facilitadores e rotinas para dinamizar o tempo de desenho. Existem vários bons programas de projeto no mercado, mas mais conhecido mundialmente é 0 D E A do programa AutoCAD parecida com as funções mais básicas doLista de exercícios Sistemas Digitais Para Desenhos 2d 8 Marcar para revisão Na representação gráfica de projetos de arquitetura, as plantas de edificação a vista superior do plano secante horizontal. A altura deste plano, em relação ao piso de referência é, aproximadamente, de: A 0,50m B 0,90m C 1,00m D 1,50m E 1,80m Lista de exercícios Sistemas Digitais Para Desenhos 2d Marcar para revisão As linhas indicadas por A-A, B-B, C-C, D-D e representadas na planta abaixo, Planta Baixa 50m 3.25m 3.25m 4.80m 3 A eixos estruturais B linhas de cotas C linhas de cortes lajes da casa E indicação de fachadasLista de exercícios Sistemas Digitais Para Desenhos 2d 10 Marcar para revisão Em relação ao Projeto Técnico, assinale a alternativa errada: A Em plantas de cobertura, costuma-se adotar a mesma escala da planta baixa, ou seja, 1:75 ou até 1:100. B Traço forte: as linhas grossas e escuras são utilizadas para representar, nas plantas baixas e cortes, as paredes e os elementos estruturais (pilares, vigas, lajes) interceptados pelo plano de C Planta baixa representa todos os elementos que estão abaixo de uma linha imaginária posicionada entre 1,20m e 1,50m de D A planta é gerada a partir de um corte horizontal feito sobre o objeto E Em caso de sobrado ou edifícios de pavimentos, os andares acima não precisam ser desenhados. Lista de exercícios Processos De Produtividade Para Desenhos 2d 1 Marcar para revisão 0 comando que corta linhas que se cruzam ao ser selecionado é: A Units B Line C Scale D Layers E TrimLista de exercícios Processos De Produtividade Para Desenhos 2d 2 Marcar para revisão A norma que contém alguns essenciais para representação gráfica arquitetônica é: A NBR 8404 B NBR 6023 C NBR 8196 D NBR 6492 E NBR 10582 Lista de exercícios Processos De Produtividade Para Desenhos 2d 3 Marcar para revisão Analise os apresentados a seguir: N 2% 00 De acordo com a NBR 6492, esses representam, Indicação cota de nivel para projeções em cota de para projeções em planta e A seta indicativa da inclinação do telhado. Indicação cota de nível para projeções planta, cota de para projeções em corte e B seta indicativa da inclinação do telhado. Seta indicativa da inclinação do telhado, cota de nivel para projeções em cota de para projeções em planta e indicação Indicativo do Azimute, cota de para projeções em planta, cota de nivel para projeções em corte e D seta indicativa da inclinação do Indicação cota de para projeções em cota de nivel para projeções planta e E seta indicativa de de Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabaritoLista de exercícios Processos De Produtividade Para Desenhos 2d 4 Marcar para revisão Em relação ao AutoCAD, assinale a alternativa incorreta: A Uma forma prática de selecionar um ou mais elementos de uma só vez é utilizar a Select Window. B o Select Crossing seleciona todos os elementos que estiverem dentro da caixa de seleção e os que forem tocados por sua borda. C Os objetos como blocos só podem ser selecionados pelo Select Crossing. Para usar a seleção em laço, basta clicar na tela, mantendo o botão esquerdo do mouse pressionado, D e abrir a seleção. E Na Select Window, somente objetos inteiramente dentro da caixa de seleção serão selecionados. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Lista de exercícios Processos De Produtividade Para Desenhos 2d 5 Marcar para revisão Em relação à criação e à inserção de blocos, assinale a alternativa correta: A Após inserir um bloco, é mudando seu formato, layer e outros B A única forma de inserir um bloco é pelo comando Insert Block. C Os blocos são elementos que não podem ser explodidos pelo comando Explode. D Os blocos, ao serem inseridos, sempre se mantêm fixos na Layer Blocos. Os blocos devem ser feitos na escala do desenho corrente. Caso a escala de outros E desenhos não poderá ser ajustada.Lista de exercícios Processos De Produtividade Para Desenhos 2d 6 Marcar para revisão Com relação à criação e à inserção de blocos, assinale a alternativa incorreta: A Os blocos podem ser baixados de forma livre em sites de fabricantes e blogs de AutoCAD. Quando pegamos blocos de outras fontes, é interessante formatar suas layers e suas cores para que, B depois de sua inserção no desenho final, eles estejam formatados. C o comando para inserir os blocos é Insert Block D o comando para fazer um bloco novo é E Os comandos e não funcionam para copiar e colar blocos. Resposta correta Parabéns, você selecionou a alternativa Confira gabarito comentado! Lista de exercícios Processos De Produtividade Para Desenhos 2d 7 Marcar para revisão Se um bloco for criado em uma escala diferente da que estamos usando em nosso projeto, qual é o comando que deve ser utilizado para corrigir o problema? A Units B Line C Scale D Circle E Trim Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!Lista de exercícios Processos De Produtividade Para Desenhos 2d 8 Marcar para revisão o comando que cria uma linha paralela a partir da sua primitiva, a uma distância imposta, é: A Trim B Move Offset D Layer E Fillet Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Lista de exercícios Processos De Produtividade Para Desenhos 2d 9 Marcar para revisão Em relação ao AutoCAD, assinale a alternativa incorreta: A Para fazer o projeto de uma planta baixa, os comandos Line, Offset e Trim são os mais usados. B Tentar desenhar os cômodos de forma isolada, um a um, é mais demorado e pode gerar mais imprecisões. C o ideal na hora de inserir um bloco é deixar o layer correspondente acionado para, depois, não precisar os elementos em layers D E muito mais prático desenhar todas as esquadrias que inserir seus respectivos blocos. E É importante colocar um texto com nome dos ambientes para humanizar a planta. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!Lista de exercícios Processos De Produtividade Para Desenhos 2d 10 Marcar para revisão Em relação ao comando Fillet, assinale a alternativa correta: A Pode criar uma quina de 90° entre duas linhas perpendiculares, caso esteja programado, no default, raio zero. B Serve para criar linhas paralelas a uma distância preestabelecida. C Só funciona para criar arcos ou quinas em linhas dentro de D Funciona apenas em linhas que estão no layer de alvenaria. E Só funciona para cortar linhas que se cruzam. Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 1 Marcar para revisão Em relação ao Scale, assinale a alternativa errada: A Deve-se escolher um ponto base, que será ponto que ficará preso à mesma posição, enquanto o resto do elemento será aumentado ou B o comando permite três opções de escala: cópia, referência e fator de escala. C Valores de fator de escala entre 0 e 1 causam redução no objeto Os blocos só podem ser escalonados antes da sua inserção, caso contrário devem ser inseridos D novamente. o Scale pode ser usado, porém, deve ser evitado na hora de fazer as configurações de impressão, E pois o fator de escala pode alterar o valor dos objetos cotados.Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 2 Marcar para revisão comando que marca o elemento em um determinado número de segmentos iguais através de pontos é: A Units B Line C Scale D Block E Divide Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 3 Marcar para revisão (FCC/ TRF - 3a região/ Analista Judiciário - Arquitetura - 2007). Em relação aos diversos ambientes para visualização, manipulação, edição ou controle de plotagem do AutoCAD, é correto afirmar que: Paper space é o ambiente mais apropriado para se construir ou modificar o modelo, usando A comandos de desenho e Xref é um modo de exibição que permite criar múltiplas vistas de um desenho, muito parecido com B um programa de diagramação de páginas. o comando Viewports divide a tela em portas de visualização dispostas lado a lado ou sobrepostas, C podendo ser utilizado no Model no Paper space. D Model space é utilizado para arranjar as vistas do modelo na tela, em preparação para plotagem. AutoCAD apresenta duas divisórias Layout quando se abre arquivo, sendo recomendável que não E se ultrapasse esseLista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 4 Marcar para revisão (Adaptado de: Cespe/ FUB/ Arquiteto - 2009) A compreensão dos conceitos básicos de informática e da estrutura geral do programa AutoCAD é fundamental para que tais recursos computacionais possam ser utilizados dentro dos princípios conceituais que envolvem a produção gráfica de toda documentação dos desenhos de arquitetura. A respeito do AutoCAD, julgue os itens que se seguem. o termo ? refere-se ao ambiente de trabalho destinado a organizar o arquivo de desenho para impressão final. A Model space. B C Viewport. D Insert. E Plot. Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 5 Marcar para revisão Em relação ao comando Mirror, podemos afirmar: A espelhamento só acontece com blocos que não possuem textos. B Para fazer espelhamento, é necessário digitar suas coordenadas. C Após 0 espelhamento, 0 desenho anterior é apagado. D 0 Mirror cria cópias espelhadas de entidades selecionadas. E 0 Mirror não pode ser usado emLista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 6 Marcar para revisão Em relação ao AutoCAD, qual a alternativa incorreta? A As ferramentas de edição ajudam a otimizar os projetos de B A tecla F1 abre uma aba em que é possível ver como o comando funciona. C As ferramentas de edição ficam na tela no Ribbon, mas podem ser acionadas por outros atalhos. D Uma vez que um desenho é editado, ele não pode mais ser alterado para estado anterior. E 0 comando Erase pode ser usado como a tecla Delete do teclado. Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 7 Marcar para revisão Em relação ao comando Measure, assinale a alternativa correta: A Muito parecido com o Divide, em vez de informar o número de segmentos a serem divididos, informa a dimensão dos segmentos. B Não permite marcar elementos em curva, como círculos e arcos. C Não tem a opção de inserirmos blocos nos pontos marcados. D Em polilinhas, só funciona em cada vetor separadamente. E Funciona em blocos prontos, sem a necessidade de explodi-los.Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 8 Marcar para revisão A ferramenta que faz com que programa rastreie automaticamente pontos notáveis é a: A Move B Offset C Layer D Object Snap E Copy Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 9 Marcar para revisão Em relação ao Offset, podemos dizer, exceto: A Ao iniciar comando, precisamos informar a distância entre as entidades. B Ele produz entidades idênticas e paralelas às originais. C Para cancelar comando, é necessário usar Esc. No caso de círculos e arcos, se a distância de Offsets for impossível de ser realizada, como um D de raio 10 e um offset de 20 unidades dará o seu interior, o AutoCAD emite um aviso na barra de comando. E Offset funciona com elementos dentro de um bloco.Lista de exercícios Processo De Criação, Modificação e Impressão Dos Projetos 10 Marcar para revisão No AutoCAD, o uso de coordenadas é essencial para desenhar com precisão. Existem diferentes tipos de coordenadas, como absolutas, relativas e polares, que podem ser inseridas por meio de comandos específicos. Além disso, ferramentas como o Dynamic Input ajudam a visualizar e essas coordenadas diretamente na área de desenho. Com base nessas informações, assinale a alternativa correta. A o uso do símbolo @ é utilizado para coordenadas relativas, o que é comum em softwares de desenho técnico como o B Ao dar o comando Line, clicar em um ponto na tela, e digitar o AutoCAD fará uma linha vertical de 150 C Caso a opção Dynamic Input, na barra de Status, esteja ativada, todas as coordenadas serão relativas à última, independentemente do uso de @. D o comando Point não aceita coordenadas E No comando Point, ao se inserir a coordenada programa fará um vetor ligando a coordenada (0,0) à coordenada Lista de exercícios Modelagem Da Informação Da Construção 1 Marcar para revisão Ano: 2018 Banca: COMPERVE Órgão: UFRN Um dos recursos que a plataforma building information modeling (BIM) oferece ao usuário como mecanismo de celeridade no desenvolvimento de projetos é a modelagem paramétrica de famílias. É possível modelar uma família paramétrica de janela no software Autodesk Revit que posteriormente pode assumir dimensões variáveis em um projeto. Para tanto, deve-se utilizar: A Template de família de esquadria, planos de referência, parâmetros de distância, formas e ligações. B Template de família de esquadria, planos guias, de distância, formas e ligações. C Template de de janela, planos guias parâmetros de dimensão, formas e restrições. D Template de família de janela, planos de referência, parâmetros de dimensão, formas e restrições. E Template de família de janela, planos de referência, parâmetros de dimensão, formas e ligações.Lista de exercícios Modelagem Da Informação Da Construção 2 Marcar para revisão Ano: 2015 Banca: FCC Órgão: TRT Região (MG) Ao se utilizar do programa Revit, verificando-se a necessidade de criação de um novo nível (level), é preciso fazê-lo a partir de uma vista: A De detalhe (detail view). B De outro nível existente de piso (floor plan) C Em 3D padrão (3D default). D De outro nível existente de teto (ceiling plan). E De corte ou elevação (section/elevation). Lista de exercícios Modelagem Da Informação Da Construção 3 Marcar para revisão Ano: 2014 Banca: FCC Órgão: TCE-RS Com a chegada da modelagem da informação da construção, tem-se uma mudança de paradigma, que pode alterar de maneira profunda as relações de trabalho entre as equipes envolvidas num mesmo projeto. A plataforma ou conceito building information modeling - BIM: A É apenas um modelador 3D destinado a gerar apresentações com alta qualidade e realismo gráfico. Tem como principal característica a criação de modelos tridimensionais alimentados por diversos B tipos de informações que permitem a de documentos como plantas, cortes, elevações e simulações relacionadas ao empreendimento. É uma filosofia de trabalho que permite independência aos arquitetos, engenheiros e construtores C (AEC) na elaboração de um modelo (edifício) virtual bastante preciso sem a necessidade de trabalho conjunto. D Gera um modelo digital do edifício que representa exclusivamente suas geométricas. E Possui apenas um software baseado nessa filosofia, desenvolvido a partir de tecnologia única.Lista de exercícios Modelagem Da Informação Da Construção 4 Marcar para revisão A respeito das janelas inseridas no Revit, selecione a opção correta: A A inserção de janelas é completamente diferente da de portas. B Elas não cortam automaticamente a C Como para portas, é possível alterar os parâmetros das janelas em editar tipo. Entre os principais parâmetros que podem ser editados nas propriedades de uma janela inserida no D projeto estão sua posição no projeto e seu modelo. E Não é possível editar os materiais das esquadrias e vedação, dimensões da janela e altura do peitoril. Lista de exercícios Modelagem Da Informação Da Construção 5 Marcar para revisão o Revit tem uma interface que permite ao usuário ter acesso a todos os comandos necessários para a modelagem. A faixa dividida em uma série de guias constituídas de ferramentas agrupadas por contexto para facilitar o desenvolvimento do projeto é chamada de: A Acesso rápido Ribbon C Menu R D Propriedades E Navegador de projetoLista de exercícios Modelagem Da Informação Da Construção 6 Marcar para revisão Os níveis representam os pavimentos do nosso projeto. A ferramenta de nível é importante para definir a altura vertical ou os andares de uma construção, os quais serão referências para realização do projeto. No Revit, a definição dos níveis acontece: A No fim do projeto, após definidas as posições das paredes em planta. B Apenas após finalizada a planta, quando são feitos os cortes. C Apenas após finalizada a planta, quando são feitas as elevações. D De preferência, antes de dar início à realização da planta, para que paredes já fiquem na altura adequada. E De preferência, quando for realizada a visualização antes de serem feitos cortes e elevações. Lista de exercícios Modelagem Da Informação Da Construção 7 Marcar para revisão A respeito dos modelos ou templates do Revit, assinale a alternativa INCORRETA: A São arquivos que contêm diversas informações iniciais. B São arquivos configurados com unidades, atalhos, elevações etc. C Usando templates, economiza-se trabalho para novos projetos. D É possível ainda baixar templates na internet. E É preciso criar um novo template toda vez que um novo projeto for iniciado.Lista de exercícios Modelagem Da Informação Da Construção 8 Marcar para revisão Ano: 2012 Banca: FCC Órgão: MPE-AP termo curtain wall, usado pelo Autodesk Revit Building, pode ser traduzido como parede cortina. No entanto, esta designação deve ser entendida num sentido mais lato, pois este de objetos presta-se igualmente à criação de pequenos vãos, desde que referentes a um conjunto de painéis divididos por uma grelha de caixilhos. A respeito dos componentes de uma parede cortina, é correto afirmar que: A grelha é composta unicamente de linhas traçadas em uma ou duas direções perpendiculares entre A si. B Os painéis que resultam da divisão da de uma parede cortina não podem ser manipulados Os system panels são habitualmente utilizados para representar os painéis vazios, ou seja, um vão Para constituir uma grelha secundária dentro da grelha principal possivel inserir uma parede cortina D em um painel. Não é possível colocar caixilhos sobre as linhas de grelha, pois devem ser obrigatoriamente definidos E antes da criação das grelhas. Lista de exercícios Modelagem Da Informação Da Construção 9 Marcar para revisão Tribunal de Justiça do Estado do (TJ-AP) FCC - 2014 Ao usarmos um software aplicado à arquitetura, é importante conhecer os principais formatos de arquivos que ele permite gerar e importar, pois facilita a troca de informações com outros profissionais e outros softwares. No caso do software BIM/Revit, os arquivos criados são: RVT: arquivo do projeto; principal arquivo do Revit. 11. RFA: arquivo de família de elementos. III. RTE: arquivo de (template semelhante ao DWT do Autocad). IV. RFT: arquivo de modelo para famílias. Está correto que consta em A I, II e IV. apenas. e III, apenas. III e IV. e apenas. E apenas. Lista de exercícios Modelagem Da Informação Da Construção 10 Marcar para revisão Ano: 2011 Banca: FCC Órgão: TRE-PE Os diferentes gêneros de objetos (paredes, portas, coberturas, cotas, textos) que podem existir num projeto em plataforma BIM, Autodesk Revit, são organizados automaticamente segundo: A Blocos B Tipos C Matrizes D Categorias E Diretórios
