Exercício de Fixação - Amplificadores tipo base comum

Prévia do material em texto

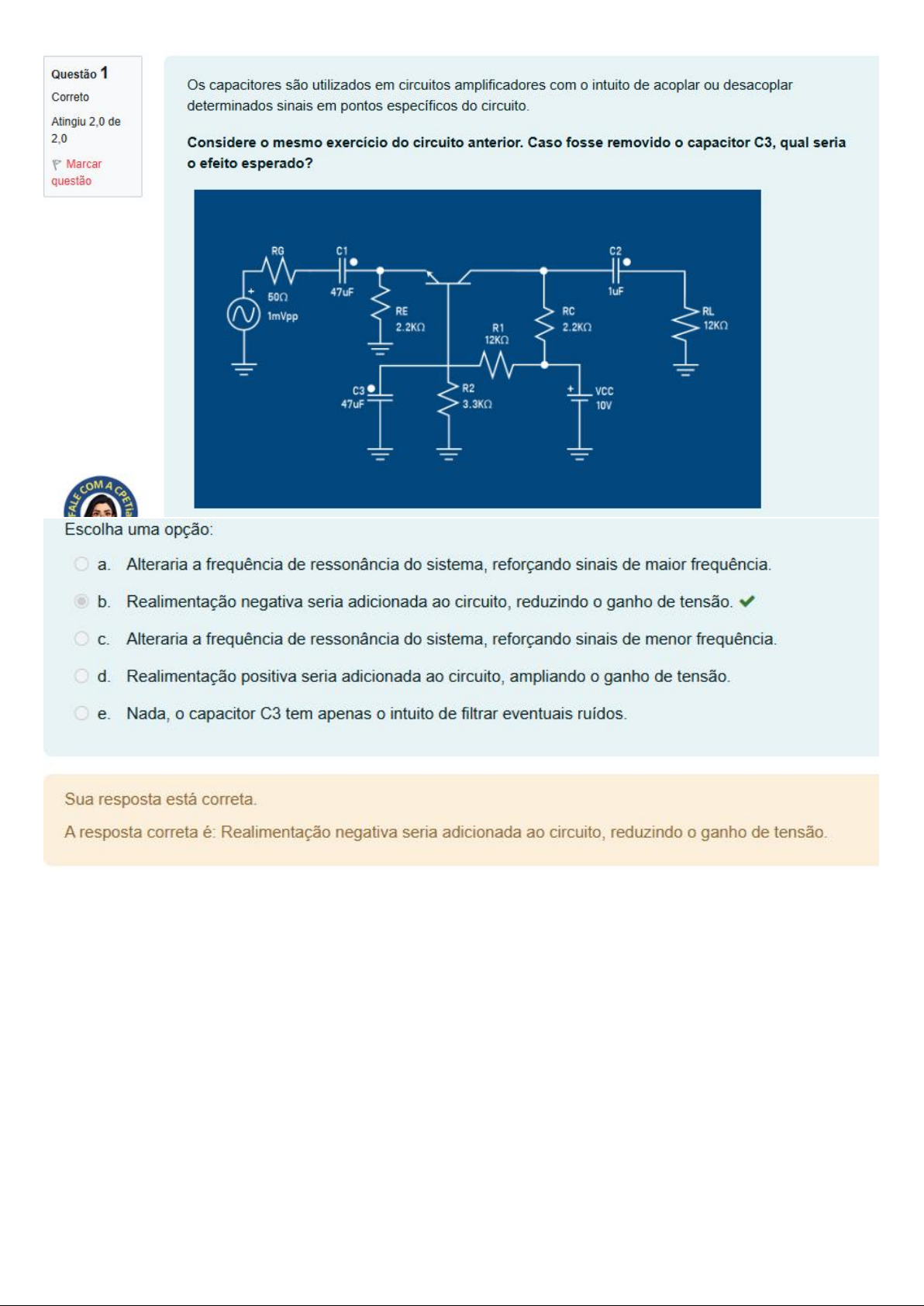

Questão 1 Os capacitores são utilizados em circuitos amplificadores com o intuito de ou desacoplar Correto determinados sinais em pontos específicos do circuito. Atingiu 2,0 de 2,0 Considere o mesmo exercício do circuito anterior. Caso fosse removido o capacitor C3, qual seria Marcar o efeito esperado? questão RG C1 C2 500 47uF 1uF RE RC RL 1mVpp 2.2KO R1 2.2KO 12KO C3 R2 + VCC 47uF 3.3KO 10V Escolha uma opção: a. Alteraria a frequência de ressonância do sistema, reforçando sinais de maior frequência. b. Realimentação negativa seria adicionada ao circuito, reduzindo o ganho de C. Alteraria a frequência de ressonância do sistema, reforçando sinais de menor frequência. d. Realimentação positiva seria adicionada ao circuito, ampliando o ganho de tensão. e. Nada, o capacitor C3 tem apenas o intuito de filtrar eventuais Sua resposta está correta. A resposta correta é: Realimentação negativa seria adicionada ao circuito, reduzindo o ganho de tensão.Questão 2 Uma forma comum de polarização do transistor envolve o uso de tensões negativas no terminal emissor Correto com a base aterrada para ambos os sinais, CA e CC. Determine a tensão de saída para o circuito a Atingiu 2.0 de seguir. 2,0 Marcar questão RG C1 C2 50 47uF 1uF 2mVpp RL RE RC 10KO 2.2KO 2.2KO - 10 VCC 10 VCC Escolha uma opção: a. 400mV b. 500mV. C. 200mV. d. 300mV. e. 100mV. Sua resposta está correta. A resposta correta é: 400mVQuestão 3 A maior eficiência é obtida por um amplificador quando há casamento de impedâncias entre a fonte de Correto sinal e a entrada do amplificador. Atingiu 2,0 de 2,0 Partindo do circuito a seguir, determine o resistor Re que maximize a transferência de potência. Marcar questão RG C1 C2 750 47uF 1uF RE RC RL 1mVpp R1 10KO 10KO C3 R2 VCC 47uF 2.2KO 10V A Escolha uma opção: a. b. C. 1kQ. d. e. Sua resposta está correta. A resposta correta é:Questão 4 Por qual motivo o amplificador tipo base comum deve ser utilizado preferencialmente com fontes de sinal de Correto baixa impedância interna? Atingiu 2,0 de 2,0 Escolha uma opção: P Marcar a. Uma fonte com alta impedância interna reduziria o ganho de corrente proporcionada pelo amplificador questão base comum, principal vantagem desse tipo de amplificador. b. Para minimizar a queda de tensão na resistência interna da fonte e aproveitar o casamento de impedâncias para uma maior transferência de potência. C. Devido ao ganho reduzido do amplificador base comum. d. Facilitar o acoplamento capacitivo. e. Devido ao ganho elevado do amplificador base comum. Sua resposta está correta. A resposta correta é: Para minimizar a queda de tensão na resistência interna da fonte e aproveitar o casamento de impedâncias para uma maior transferência de potência.Questão 5 A resistência interna do transistor varia conforme a corrente que o atravessa e tem influência direta na Correto impedância e na saída do amplificador. Atingiu 2,0 de 2,0 Determine a resistência interna para o amplificador a seguir. P Marcar questão RG C1 C2 47uF 1uF 500 RE RC 1mVpp RL 2.2KO R1 2.2KO 12KO 12KO C3 R2 + VCC 47uF 3.3KO 10V A Escolha uma opção: a. b. C. d. e. Sua resposta está correta. A resposta correta é:
