SEMANA 1
Questão 1

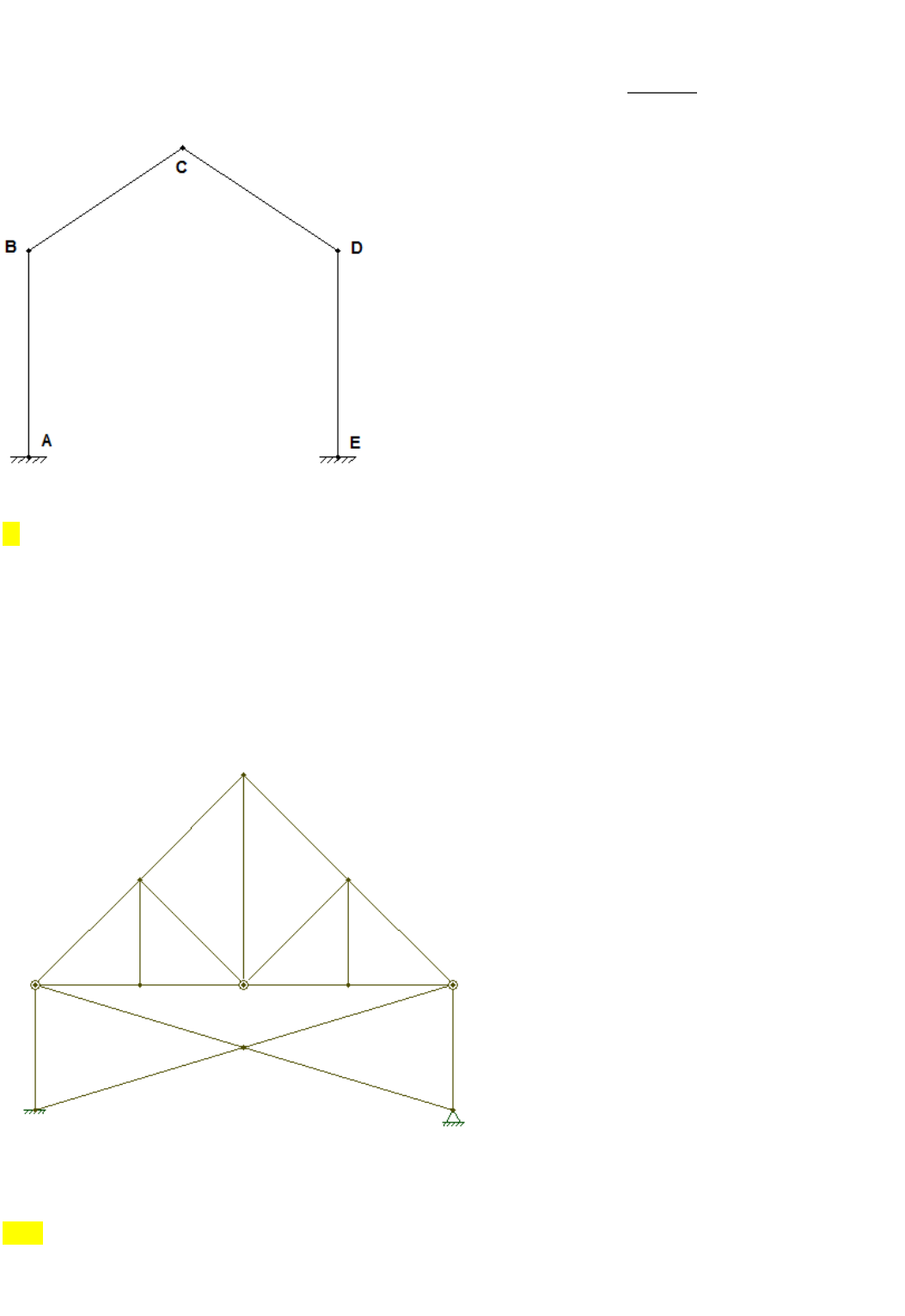

Com base na estrutura representada abaixo, assinale a alternativa correta que apresenta o grau
de deslocabilidade interna.

2.
3.
1.
4.
5.


Questão 2

Calcule o grau de estaticidade da estrutura abaixo.

– 16
– 19
– 20
– 29
– 10
SEMANA 2

Questão 1

A partir da viga abaixo, calcule o que se pede:

O valor do momento fletor encontrado no ponto C.

6,8 kN.m
-6,5 kN.m
4,2 kN.m
0 kN.m
1,6 kN.m



Questão 2

A partir da estrutura abaixo, responda o que se pede.

O valor do momento fletor encontrado no ponto C desta viga.
212 kN.m
159 kN.m
185 kN.m
112 kN.m
193 kN.m


Questão 2 (reestudo)
A partir da viga abaixo, calcule o que se pede:

O valor do momento fletor positivo máximo encontrado.
-16,5 kN.m
11,2 kN.m
-11,2 kN.m
13,6 kN.m
16,5 kN.m

SEMANA 3
Questão 1

Considerando a viga mostrada na figura, construa a linha de influência para momento fletor na
seção S, adotando x = 6 m e y = 3 m. O módulo da ordenada da linha de influência correspondente,
no ponto A é de:

1,71
1,64
1,36
2,36
1,00


Questão 2

Para a viga Gerber indicada na figura a seguir, construa a linha de influência (LI) do momento fletor
no apoio móvel do ponto 3. Em seguida, considerando a LI desenvolvida, assinale a alternativa que
representa o valor da ordenada no ponto 6, em módulo.
Recordar que, para traçar as linhas de influência da estrutura, não é necessário conhecer as ações
atuantes.

y6 = 2,0
y6 = 8,0
y6 = 4,0
y6 = 0
y6 = 6,0

SEMANA 4
Questão 1

Considerando a viga Gerber indicada na figura a seguir, determine a reação vertical do apoio
localizado no ponto 4 (R4), utilizando a linha de influência fornecida. As ações indicadas na primeira
figura são cargas permanentes.
Dados:
q15 = 12 kN/m; P3 = 25 kN; P6 = 18 kN.
L1 = 5,0 m; L2 = 3,5 m; L3 = 2,0 m; L4 = 3,0 m; L5 = 2,0 m.

R4 = 51,38 kN
R4 = 43,24 kN
R4 = 64,71 kN
R4 = 26,86 kN
R4 = 32,67 kN


Questão 2

Considerando a linha de influência indicada na figura ilustrada a seguir, determine a ordenada na
seção S. Em seguida, assinale a resposta correta.

yS = 4/5
yS = 9/5
yS = 5/9
yS = 12/5
yS = 10/9

Questão 2 (reestudo)
Determine a faixa de trabalho devido às envoltórias nas seções da viga biapoiada representada na
figura abaixo. A mesma está sob um carregamento permanente de 20 KN/m e de um trem-tipo,
conforme ilustrado:

Calcule as reações nos apoios da viga devidas a carga permanente de 20 KN/m. A resposta correta
é Va=Vb que vale:
30 kN
240 kN
120 kN
60 kN
270 kN

SEMANA 5
Questão 1
Nos projetos estruturais de edificações, deve-se limitar as deformações, de modo a evitar a
amplificação dos esforços atuantes, danos a elementos construtivos e desconforto sensorial dos
usuários. Em regime elástico, os deslocamentos podem ser determinados a partir do Princípio dos
Trabalhos Virtuais ou da Equação Diferencial da Linha Elástica, por exemplo.
Considerando o valor da carga uniformemente distribuída de 12 kN/m, carga concentrada de 10 kN
e vão de 3 metros, sendo a rigidez à flexão EI constante, o valor absoluto do deslocamento vertical
na seção da extremidade livre da viga indicada na figura a seguir, em m, é de:

211,50/EI
241,88/EI
272,25/EI
259,88/EI
290,25/EI

Questão 2
Nos projetos estruturais de construção civil, usualmente busca-se limitar os deslocamentos e as
deformações das estruturas para evitar amplificação dos esforços atuantes, danos a elementos
construtivos e desconforto sensorial dos usuários. Em regime elástico, os deslocamentos podem
ser determinados a partir do Princípio dos Trabalhos Virtuais ou da Equação Diferencial da Linha
Elástica, por exemplo.
Com base nessas informações, determine o valor absoluto do deslocamento vertical na seção S
(vs) da viga biapoiada indicada na figura a seguir, em cm. As ações atuantes são estáticas, e a viga
apresenta comportamento elástico linear.

As propriedades da viga e das ações atuantes são apresentadas a seguir.
 Vão: L = 6,0 m.
 Módulo de elasticidade longitudinal do material: E = 200.000 MPa;
 Momento de inércia da seção transversal: I = 1305 cm4;
 Força uniformemente distribuída: q = 4,5 kN/m;
 Força concentrada no meio do vão: P = 12 kN.
A rigidez à flexão (EI) é constante ao longo da estrutura.
vs = 4,98 cm
vs = 2,86 cm
vs = 1,67 cm
vs = 5,21 cm
vs = 3,38 cm

Questão 2 (reestudo)
Nos projetos estruturais de edificações, deve-se limitar as deformações, de modo a evitar a
amplificação dos esforços atuantes, danos a elementos construtivos e desconforto sensorial dos
usuários. Em regime elástico, os deslocamentos podem ser determinados a partir do Princípio dos
Trabalhos Virtuais ou da Equação Diferencial da Linha Elástica, por exemplo.
Considerando o valor da carga uniformemente distribuída de 18 kN/m, carga concentrada de 12 kN
e vão de 2 metros, sendo a rigidez à flexão EI constante, o valor absoluto do deslocamento vertical
na seção da extremidade livre da viga indicada na figura a seguir, em m, é de:

62,67/EI
56,67/EI
50,67/EI
62,00/EI
68,00/EI


SEMANA 6
Questão 1
Considere a viga hiperestática mostrada na figura, submetida a um carregamento concentrado P
aplicado no centro de cada vão e de rigidez à flexão E.I constante.

Aplicando-se o Método das Forças e adotando P = 30 kN e L = 4 m, o valor em módulo do máximo
esforço cortante atuante, em kN, é de:
10,0
10,5
15,0
30,0
19,5

Questão 2
Considere a viga hiperestática mostrada na figura, submetida a um carregamento uniformemente
distribuído q e de rigidez à flexão E.I constante. Aplicando-se o Método das Forças e adotando q =
12 kN/m e L = 6 m, encontrou-se o valor para a reação vertical no ponto A, B e C,em kN,
respectivamente de 27, 90 e 27.

O momento fletor no ponto B, em kN.m, é de
-45,00
-72,00
-54,00
-36,00
-27,00

SEMANA 7
Questão 1
Utilizando o método dos deslocamentos, calcule o momento máximo positivo no trecho AB,
considerando o primeiro apoio como A o segundo B e o terceiro D, e sabe-se que EI é constante.
36,1 kN.m
47,6 kN.m
79,9 kN.m
52,5 kN.m
42,1 kN.m


Questão 2
As figuras 1,2 e 3, a seguir, apresentam,respectivamente, o esquema estático de uma viga contínua
(com EI constante) e seus diagramas de momento fletor e de esforço cortante.

Com base nas figuras e considerando que Q1 e Q2 são cargas uniformemente distribuídas; P1,P2
e P3 são cargas concentradas, avalie as afirmações a seguir:
1. A carga pontual P1 tem valor de 20,0 kN.
2. A carga uniformemente distribuída Q2 tem valor de 30,0 kN/m.
3. A reação vertical n o apoio B tem valor de 167,5 kN.
É correto o que se afirma em:
I e II, apenas.
II e III, apenas
I, apenas
I,II e III.
III, apenas
