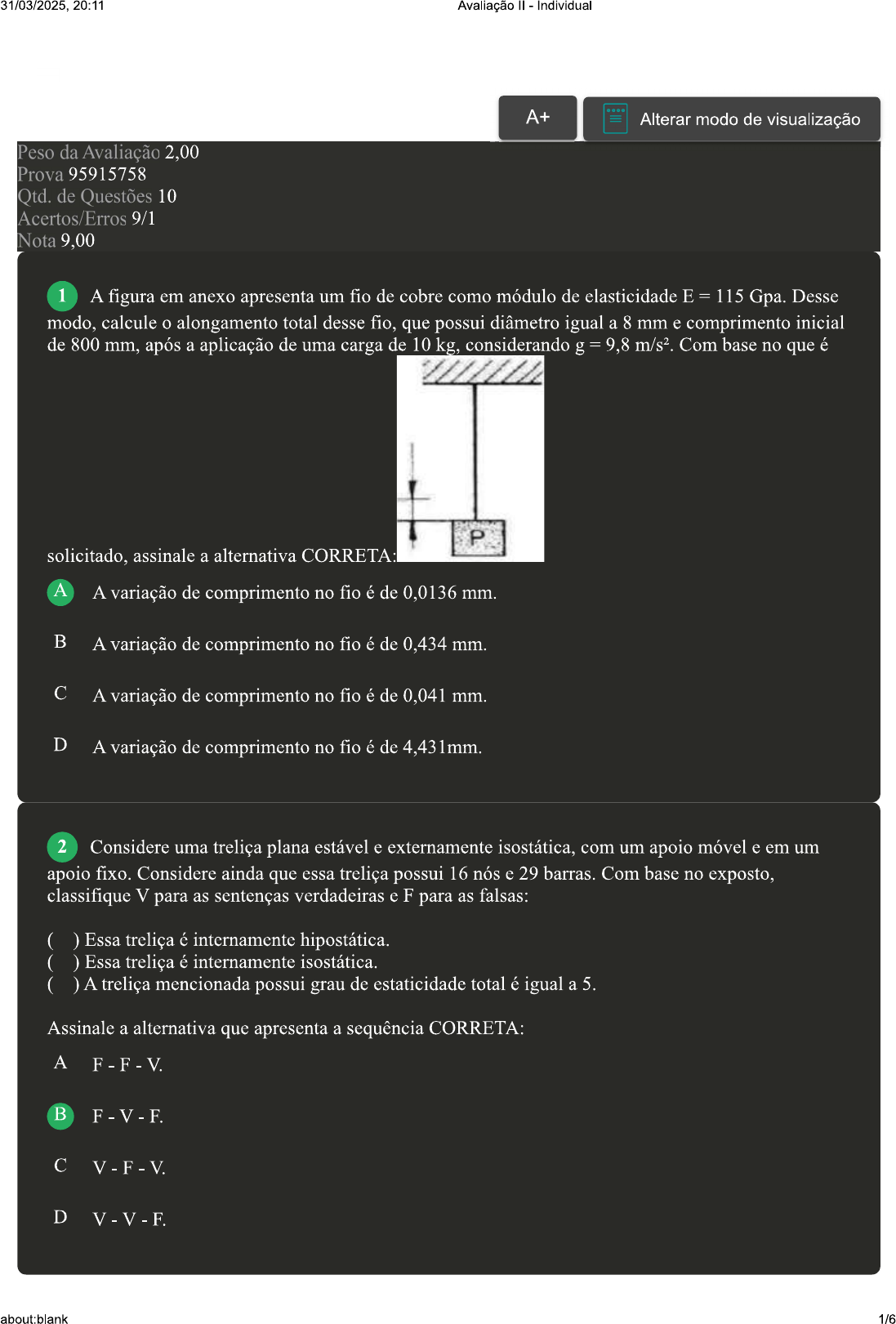

31/03/2025, 20:11 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 95915758 Otd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 A figura em anexo apresenta um fio de cobre como módulo de elasticidade E = 115 Gpa. Desse modo, calcule alongamento total desse fio, que possui diâmetro igual a 8 mm e comprimento inicial de 800 mm, após a aplicação de uma carga de 10 kg, considerando g =9,8 Com base no que é solicitado, assinale a alternativa CORRETA: A A variação de comprimento no fio é de 0,0136 mm. B A variação de comprimento no fio é de 0,434 mm. C A variação de comprimento no fio é de 0,041 mm. D A variação de comprimento no fio é de 4,43 mm. 2 Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um apoio fixo. Considere ainda que essa treliça possui 16 nós e 29 barras. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Essa treliça é internamente hipostática. ( ) Essa treliça é internamente isostática. ( ) A treliça mencionada possui grau de estaticidade total é igual a 5. Assinale a alternativa que apresenta a sequência CORRETA: A B C V-F-V D about:blank 1/631/03/2025, 20:11 Avaliação Individual 3 A figura em anexo apresenta um fio de cobre como módulo de elasticidade E 115 Gpa. Desse modo, calcule alongamento total desse que possui diâmetro igual a 2 mm e comprimento inicial de 800 mm, após a aplicação de uma carga de 2 0kg, considerando g = 9,8 Com base no que é solicitado, assinale a alternativa CORRETA: A A variação de comprimento no fio é de 0,434 mm. B A variação de comprimento no fio é de C A variação de comprimento no fio é de 0,041 mm. D A variação de comprimento no fio é de 0,0136 mm. 4 A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se coeficiente de segurança utilizado for de 4 e limite de escoamento cisalhante do rebite é 600 MPa. Com base no exposto, analise as sentenças a seguir: I- O diâmetro mínimo é de 2,91 mm. II- O diâmetro mínimo é de 11,28 mm. III- O diâmetro mínimo é de 13,03 mm. IV- O diâmetro mínimo é maior que 14 mm. F = 20 000 N Assinale a alternativa CORRETA: A Somente a sentença II está correta. B Somente a sentença IV está correta. C Somente a sentença I está correta. D Somente a sentença III está correta. 5 A flexão acontece predominantemente nas vigas das estruturas. Podemos considerar a flexão como a combinação de dois esforços. Sobre esses esforços, assinale a alternativa CORRETA: about:blank 2/631/03/2025, 20:11 Avaliação II Individual A Cortante e tração. B Torção e compressão. C Tração e compressão. D Cortante e torção. 6 As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças verdadeiras e F para as falsas: 80 kN 40 kN 05 m 0,5 m B C 0,5 m E A F O valor do esforço para a barra AB é de -40 kN. ( ) O valor do esforço para a barra ED é de -80 kN. ) Essa treliça é internamente hipostática. Assinale a alternativa que apresenta a sequência CORRETA: A B C D 7 Um profissional responsável pela execução de projetos sujeitos a solicitação mecânicas deve ser capaz de identificar qual é tipo de tensão atuante sobre uma estrutura. Dessa forma, com base na figura em anexo, classifique V para as sentenças verdadeiras e F para as falsas: ( ) O esforço de tração, apresentado na imagem A, é provocado por uma força axial, que tende a cisalhar as fibras do objeto e ocasionar sua ruptura. ( ) Na figura B, é possível visualizar uma força de cisalhamento que irá ocasionar uma deformação longitudinal na sua peça. ( ) No esforço de compressão, mostrado em C, irá ocorrer em um primeiro momento, uma diminuição no comprimento da peça e um aumento no sal área transversal. about:blank 3/631/03/2025, 20:11 Avaliação Individual (A) F (B) F F (C) F F Assinale a alternativa que apresenta a sequência CORRETA: A B C D 8 As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao comportamento das treliças e considerando suas propriedades características. classifique V para as sentenças verdadeiras e F para as falsas: ( ) Eliminando a alma sólida, projetista pode reduzir significativamente próprio peso da treliça e, como as treliças são muito mais leves do que as vigas de mesma capacidade, são mais fáceis de erigir. ( ) O comportamento de uma treliça é semelhante ao de uma viga, pois a alma sólida (que transmite momento) é substituída por uma série de barras verticais e diagonais. ( ) Embora as treliças sejam muito rígidas em seu plano específico, são muito flexíveis quando carregadas perpendicularmente a esse plano. Assinale a alternativa que apresenta a sequência CORRETA: A F V B C D about:blank 4/631/03/2025, 20:11 Avaliação Individual Revisar Conteúdo do Livro 9 Um navio, representado na figura em anexo, é impulsionado na água pelo eixo de uma hélice de aço, com módulo de elasticidade de 200 GPa e 8 m de comprimento medido desde a hélice até mancal de encosto D no motor. Se eixo tiver diâmetro externo de 400 mm e espessura de parede de 50 mm, determine a quantidade de contração axial do eixo quando a hélice exercer uma força de 5 kN sobre eixo, sabendo que os apoios em B e C são mancais de deslizamento. Com base no exposto, analise as sentenças a seguir: I- A contração axial do eixo é de 3,64 X 10^-3 mm. II- A contração axial do eixo é de mm. III- A contração axial do eixo é de 1,21 X 10^-3 mm. Assinale a alternativa CORRETA: FONTE: HIBBELER, R. C. Resistência dos Materiais. 7. ed. Pearson Education do Brasil, 2009. p. A D B 5 kN 91. A Somente a sentença II está correta. B As sentenças II e III estão corretas. C Somente a sentença I está correta. D Somente a sentença III está correta. 10 Uma haste presa em uma parede é apresentada na figura em anexo. Considere diâmetro da haste de 10 mm e que há uma força de 10 kN atuando sobre ela. Com base no exposto, analise as sentenças a seguir: I- A tensão de cisalhamento medida no ponto d é de 63,66 MPa. II- A tensão de cisalhamento medida no ponto d é de 127,32 MPa. III- Se aumentarmos diâmetro da haste, aumentaremos a tensão de cisalhamento atuante no ponto d. Assinale a alternativa CORRETA: about:blank 5/631/03/2025, 20:11 Avaliação - Individual 20mm 40mm FONTE: . Acesso em: 19 jul. 2021 10 A Somente a sentença I está correta. B As sentenças II e III estão corretas. C Somente a sentença II está correta. D As sentenças I e III estão corretas. Imprimir about:blank 6/6
