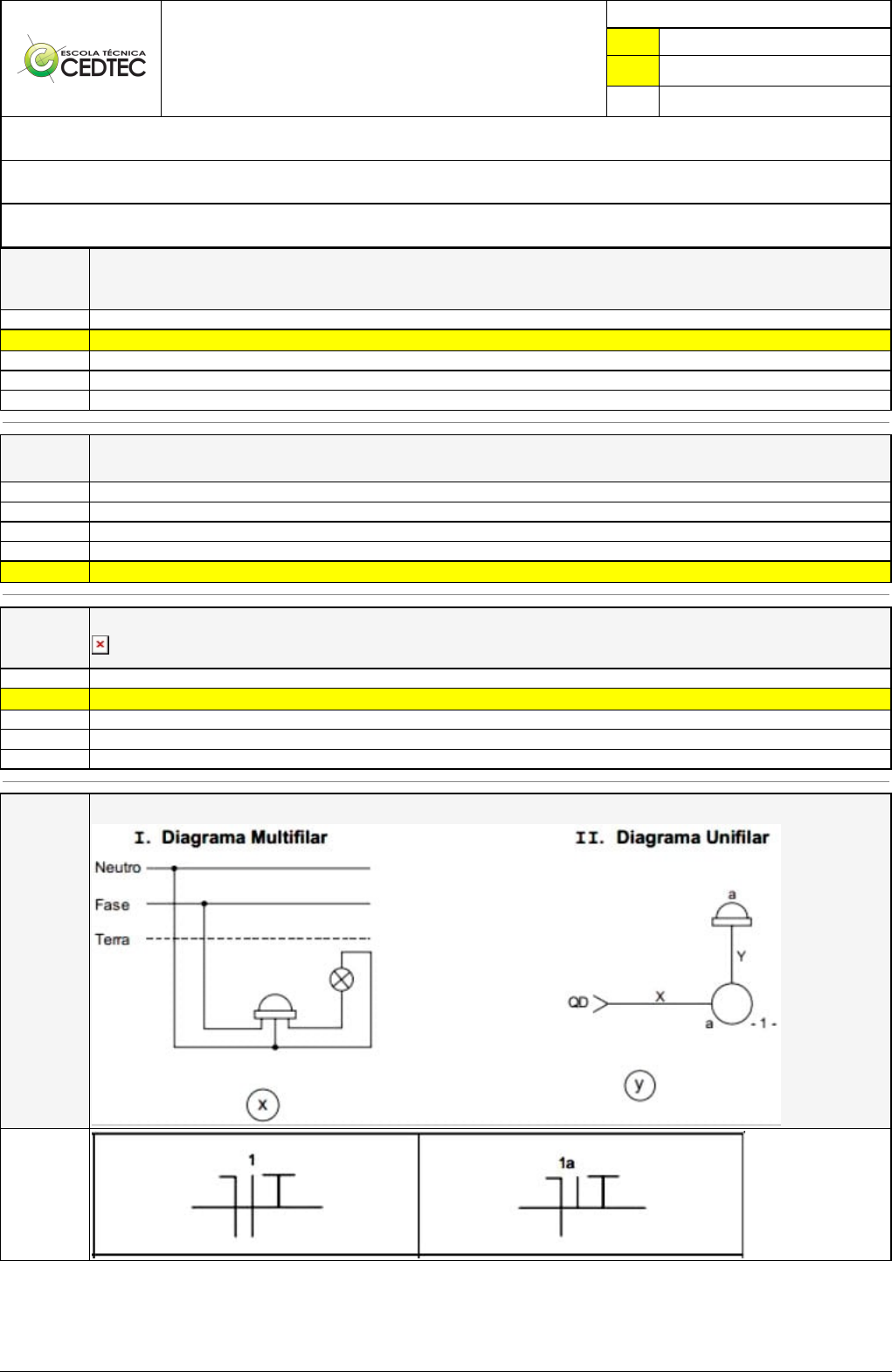

Pincel Atômico - 15/04/2025 18:27:49 1/6
Avaliação Online (SALA EAD) - Todos Capitulos/Referencias
Atividade finalizada em 13/03/2025 20:09:27 (3556566 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [996998] - Avaliação com 20 questões, com o peso total de 30,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: FEVEREIRO/24 PRES - ELETGUA NOT [109376]
Aluno(a):
91571599 - ROBERT CAVALCANTE VIEIRA DA SILVA - Respondeu 13 questões corretas, obtendo um total de 19,50 pontos como nota
[350082_52670
]
Questão
001
Em cada Quadro de Distribuição de Circuitos (QDC), segundo a Norma NBR 5410, deverá ser prevista em uma capacidade de reserva (espaço), que
permita ampliações futuras da instalação elétrica interna, compatível com a quantidade e tipo de circuitos efetivamente previstos inicialmente. Para um
QDC com até 12 circuitos, assinale a alternativa que corresponde a quantidade mínima de espaços de circuitos a serem reservados.
4 circuitos.
X 3 circuitos.
2 circuitos.
5 circuitos.
6 circuitos.
[350082_2101]
Questão
002
Condutor elétrico ou qualquer outro elemento condutor que pode ser energizado em uso normal. Essa afirmação refere-se à (ao):
Barramento de segurança.
Elemento condutor estranho à instalação.
Aterramento.
Choque elétrico.
X Parte Viva.
[350082_10186
]
Questão
003
Que tipo de ligação esta representada no comando da lâmpada na imagem abaixo:
Acionamento de uma lâmpada através de dois interruptores intermediários e um interruptor paralelo.
X Acionamento de uma lâmpada através de dois interruptores paralelos e um intermediário.
Acionamento de uma lâmpada através de três Three-way .
Acionamento de lâmpada através de três interruptores de três seções.
Acionamento de uma lâmpada através de dois interruptores Four-way e um Three-way.
[350081_53690
]
Questão
004
O diagrama multifilar (I) de um circuito de comando de lâmpada por relé fotoelétrico deve corresponder ao diagrama unifilar (II), no qual não foram
representados os seus condutores nos eletrodutos X e Y.
Pincel Atômico - 15/04/2025 18:27:49 2/6
X
[350082_10168
]
Questão
005
No projeto de iluminação do ambiente de um escritório, um dos procedimentos a ser adotado é:
A opção por cortinas que permitam a incidência de luz externa no ambiente, para que não haja diferença de luminâncias pelo escritório.
O emprego de luminárias tipo plafond em vez de luminárias abertas com lâmpadas nuas.
A colocação de luminárias verticalmente sobre as mesas de trabalho, para se evitar reflexo ou sombra.
X A limitação do ofuscamento, tanto o direto quanto o reflexivo.
A escolha de lâmpadas com temperaturas de cor mais altas, tendendo ao amarelo.
[350082_52655
]
Questão
006
Considere os símbolos I e II abaixo, usados em esquemas unifilares de instalação elétrica.
Ambos referem-se a:
Tomadas, sendo I de energia elétrica e II de telefone.
Interruptores, sendo I simples e II paralelo.
Minuterias, sendo I automática e II manual
Tomadas, sendo I média e II alta.
X Luminárias, sendo I embutida e II aparente.
[350082_52673
]
Questão
007
Norma brasileira que define os símbolos gráficos usados em projetos de instalações elétricas prediais:
NR 17.
NR 5.
NBR 5419
X NBR 5444.
Resolução 456 de 29/11/00 da ANEEL.
[350082_47135
]
Questão
008
Os condutores capazes de irradiar ou captar energia elétrica funcionando como antenas, denominamos como:
Cabos dieléctro
Fios Solares
Fios de aterramento
Pincel Atômico - 15/04/2025 18:27:49 3/6
X Fios coaxiais
[350082_56007
]
Questão
009
Em um sistema elétrico, foi adotada a instalação do DR de quatro polos no quadro geral trifásico de distribuição de circuitos terminais. Os esquemas de
aterramento que admitem esse tipo de ligação para o DR são:
TN-C e TN-C-S.
TT e TN-C.
IT e TN-C.
TN-C e TN-S.
X TT e TN-S.
[350082_52669
]
Questão
010
A norma NBR 5410/2004 (Instalação Elétrica de Baixa Tensão) estabelece que deverá ser prevista em cada QDC (Quadro de Distribuição de Circuitos)
uma capacidade de reserva (espaço), que permita ampliações futuras da instalação elétrica interna, compatível com a quantidade e tipo de circuitos
efetivamente previstos inicialmente. Diante do exposto, assinale a alternativa correta.
QDC de 13 a 30 circuitos: prever espaço de reserva para o mínimo de 5 circuitos.
QDC com até 6 circuitos: prever espaço de reserva para o mínimo de 3 circuitos
Não é necessário reserva pois o projetista leva em conta todos as cargas declaradas pelo cliente
QDC de 7 a 12 circuitos: prever espaço de reserva para o mínimo de 4 circuitos.
X QDC acima de 30 circuitos: prever espaço de reserva para o mínimo de 15% dos circuitos.
[350083_10217
]
Questão
011
Quando ocorre um curto-circuito em uma instalação elétrica, como na figura, a resistência elétrica total do circuito diminui muito, estabelecendo-se nele
uma corrente muito elevada.
O superaquecimento da fiação, devido a esse aumento da corrente elétrica, pode ocasionar incêndios, que seriam evitados instalando-se fusíveis e
disjuntores que interrompem que interrompem essa corrente, quando a mesma atinge um valor acima do especificado nesses dispositivos de proteção.

Suponha que um chuveiro instalado em uma rede elétrica de 110 V, em uma residência, possua três posições de regulagem da temperatura da água. Na
posição verão utiliza 2100 W, na posição primavera, 2400 W e na posição inverno, 3200 W.
Deseja-se que o chuveiro funcione em qualquer uma das três posições de regulagem de temperatura, sem que haja riscos de incêndio. Qual deve ser o
valor mínimo adequado do disjuntor a ser utilizado?
40 A
25 A
23 A
20 A
X 30 A
[350083_16838
3]
Questão
012
Assinale a alternativa correta com relação aos critérios para divisão de circuitos em instalações elétricas de baixa tensão.
Todo circuito terminal deve ser protegido contra sobrecorrentes por dispositivo que assegure o seccionamento simultâneo de todos os condutores de fase,
neutro e terra
O condutor neutro pode ser comum a mais de um circuito
Cada circuito deverá ter seu próprio condutor terra.
X Todo ponto de utilização previsto para alimentar equipamento com corrente nominal superior a 10 A deve constituir um circuito independente
Os pontos de tomadas de cozinhas, áreas de serviço e locais análogos devem ter tomadas e iluminação em um mesmo circuito.
Pincel Atômico - 15/04/2025 18:27:49 4/6
[350083_16838
2]
Questão
013
Analise o esquema multifilar do quadro de distribuição a seguir:
Após análise, é CORRETO afirmar:
Quatro circuitos alimentam as tomadas de uso geral conectadas em um único disjuntor termomagnético de 25 A.
O barramento de neutro está protegido por um disjuntor diferencial capaz de acionamento para corrente máxima de 40 A.
Sete circuitos alimentam as tomadas de uso geral conectadas em um único disjuntor termomagnético de 25 A.
As cargas trifásicas alimentadas por esse quadro de distribuição estão isoladas da proteção contra surtos de tensão.
X A corrente máxima dos disjuntores diferenciais determina a utilização de um disjuntor termomagnético como disjuntor geral
[350083_16879
0]
Questão
014
Com base no esquema de ligação de aterramento da figura a seguir, assinale a alternativa que descreve o sistema de aterramento adotado.
TN-C-S
TN-S
IT
X TN-C
TT
[350083_54845
]
Questão
015
O circuito elétrico monofásico de uma edificação deve ser dimensionado com condutores de cobre para a tensão de 110 V, potência de 1210 W, fator de
potência unitário e distância de 23,2 m até o quadro de distribuição. Considerando a resistividade do cobre igual a 1/ 58 (Ω ×mm2 / m ) e a queda de
tensão admissível para esse circuito de 2%, a área calculada da seção transversal dos condutores é, em mm2:
4,0.
5,2.
7,6.
X 6,0.
3,5.
[350083_53712
]
Questão
016
Para iluminar um ambiente de 100 m2 de área, com fator de utilização de 0,8 e fator de depreciação de 0,5, utilizam-se luminárias que possuemduas
lâmpadas de 12.500 lúmens cada uma. O número de luminárias necessárias para que o iluminamento seja de 600 LUX é de:
10
8
12
4
X 6
Pincel Atômico - 15/04/2025 18:27:49 5/6
[350081_16877
3]
Questão
017
Uma sala de aula possui 8m de comprimento, 6m de largura e 4m de pé-direito. A atividade a ser realizada requer iluminância de 500Iux. A relação entre
o fluxo luminoso no plano de trabalho e o fluxo total emitido pelas luminárias é de 0,50. Considere a utilização de luminárias equipadas com duas
lâmpadas LED tubulares. Cada lâmpada possui um fluxo luminoso nominal de 2.500 lumens. O fator de depreciação é dado pela tabela a seguir para um
período de manutenção de 7.500 horas em um ambiente do tipo normal:
Visando a atender a iluminância requerida, a quantidade necessária de luminárias para essa sala de aula é de:
16
13
X 10
12
15
[350081_5175]
Questão
018
Seja 2.000 lúmens o fluxo luminoso necessário em determinado ambiente. Considerando que serão usadas luminárias de duas lâmpadas de 600 lúmens
cada, o número de luminárias necessárias para garantir o iluminamento mínimo requerido é:
3,334
1,667
X 4
2
1,25
[350081_16836
0]
Questão
019
Para que possa ser elaborado um projeto de instalações elétricas, torna-se necessário que fiquem caracterizados e identificados os elementos ou partes
que compõem o projeto. Além do mais, devem ser utilizados os símbolos e as convenções normatizadas, NBR 5444:1989, 12519:1992 e 5410:2004/2008.
Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica CORRETA:
X Figura (II) representa “Circuito que sobe”.
Figura (I) representa “Circuito que desce”.
Figura (Iv) representa “Condutor bitola 1,0 mm2, fase ou neutro para campainha”.
Figura (III) representa “Condutor neutro no interior do eletroduto (N)”.
Figura (v) representa “Condutor bitola 1,5 mm2, retorno para campainha”.
Pincel Atômico - 15/04/2025 18:27:49 6/6
[350081_53751
]
Questão
020
Para o projeto do ramal de entrada de uma instalação elétrica residencial, o projetista precisou consultar a tabela fornecida pela concessionária de energia
elétrica local, apresentada abaixo.
Considerando que a unidade consumidora tenha sido classificada na categoria de atendimento B (bifásica) e que a corrente de demanda máxima
calculada tenha sido de 56 A, é indicado a utilização de:
Medição indireta, condutor do ramal de entrada de seção 16 mm2 , disjuntor com corrente nominal de 50 A e maior motor de 3 CV para tensão 220 V.
X Medição direta, condutor do ramal de entrada e de aterramento de seção 10 mm2 e poste de concreto com esforço mínimo suportável de 90 dan.
Condutor do ramal de entrada de seção 16 mm2 com capacidade de condução de corrente de 76 A, disjuntor com corrente nominal de 70 A e eletroduto
de entrada de 32 mm.
Medição indireta, condutor do ramal de entrada de seção 50 mm2 , disjuntor com corrente nominal de 125 A e caixa categoria B, tipo M.
Medição direta, condutor do ramal de entrada de seção 16 mm2 , disjuntor com corrente nominal de 60 A e caixa categoria B, tipo E
