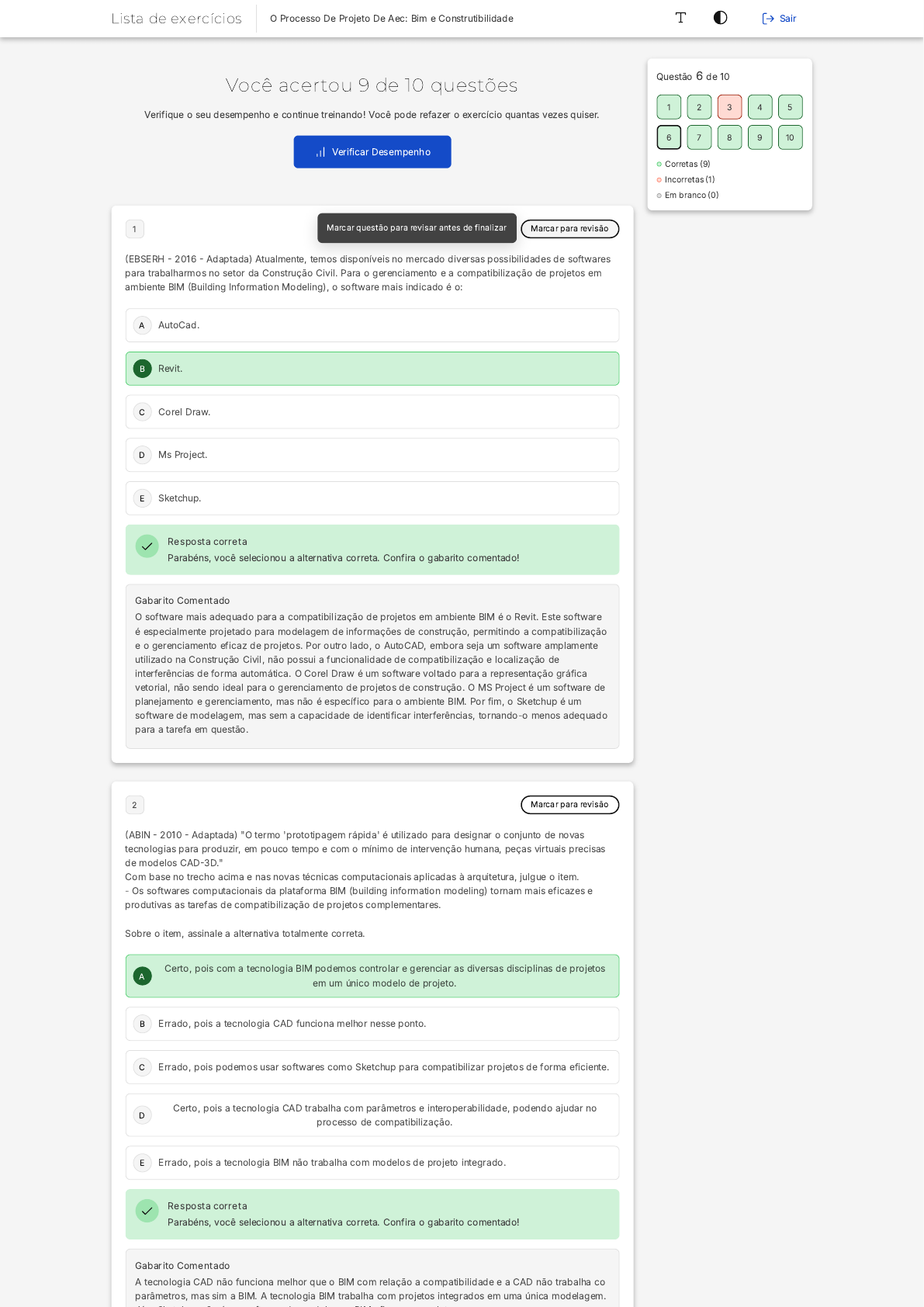

Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisãoMarcar questão para revisar antes de finalizar
�EBSERH � 2016 � Adaptada) Atualmente, temos disponíveis no mercado diversas possibilidades de softwares
para trabalharmos no setor da Construção Civil. Para o gerenciamento e a compatibilização de projetos em
ambiente BIM �Building Information Modeling), o software mais indicado é o:
AutoCad.
Revit.
Corel Draw.
Ms Project.
Sketchup.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O software mais adequado para a compatibilização de projetos em ambiente BIM é o Revit. Este software
é especialmente projetado para modelagem de informações de construção, permitindo a compatibilização
e o gerenciamento eficaz de projetos. Por outro lado, o AutoCAD, embora seja um software amplamente
utilizado na Construção Civil, não possui a funcionalidade de compatibilização e localização de
interferências de forma automática. O Corel Draw é um software voltado para a representação gráfica
vetorial, não sendo ideal para o gerenciamento de projetos de construção. O MS Project é um software de
planejamento e gerenciamento, mas não é específico para o ambiente BIM. Por fim, o Sketchup é um
software de modelagem, mas sem a capacidade de identificar interferências, tornando-o menos adequado
para a tarefa em questão.
2 Marcar para revisão
�ABIN � 2010 � Adaptada) "O termo 'prototipagem rápida' é utilizado para designar o conjunto de novas
tecnologias para produzir, em pouco tempo e com o mínimo de intervenção humana, peças virtuais precisas
de modelos CAD�3D."
Com base no trecho acima e nas novas técnicas computacionais aplicadas à arquitetura, julgue o item.
- Os softwares computacionais da plataforma BIM (building information modeling) tornam mais eficazes e
produtivas as tarefas de compatibilização de projetos complementares.
Sobre o item, assinale a alternativa totalmente correta.
Certo, pois com a tecnologia BIM podemos controlar e gerenciar as diversas disciplinas de projetos
em um único modelo de projeto.
Errado, pois a tecnologia CAD funciona melhor nesse ponto.
Errado, pois podemos usar softwares como Sketchup para compatibilizar projetos de forma eficiente.
Certo, pois a tecnologia CAD trabalha com parâmetros e interoperabilidade, podendo ajudar no
processo de compatibilização.
Errado, pois a tecnologia BIM não trabalha com modelos de projeto integrado.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia CAD não funciona melhor que o BIM com relação a compatibilidade e a CAD não trabalha co
parâmetros, mas sim a BIM. A tecnologia BIM trabalha com projetos integrados em uma única modelagem.
Já o Sketchup não é um software de modelagem BIM eficaz e completo.
3 Marcar para revisão
A metodologia BIM está sendo cada vez mais utilizada e empregada em diversas escalas de projeto. Temos
leis e decretos que incentivam a disseminação do BIM no Brasil e no mundo. A respeito da Modelagem de
Informação da Construção �Building Information Modeling - BIM�, assinale a alternativa correta.
O benefício da tecnologia BIM somente é atingido quando o projeto apresenta um número pequeno de
pessoas envolvidas.
A tecnologia BIM proporciona a construção de modelos digitais de edificações, mas reduz a
comunicação entre os vários atores envolvidos.
O modelo desenvolvido pela tecnologia BIM torna-se progressivamente mais benéfico quando
desenvolvido nas fases finais da construção.
Com a tecnologia BIM é possível construir um modelo virtual digital da edificação que contempla sua
geometria aproximada, assim como outros dados genéricos para suporte à construção.
A tecnologia BIM não faz uso de tecnologias tais como, realidade aumentada e realidade virtual.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A metodologia BIM é uma ferramenta que incentiva e aumenta a comunicação e integração entre os
diversos envolvidos no projeto, a partir do Processo de Projeto Integrado. Contrariamente ao que é
afirmado na alternativa A, o benefício da tecnologia BIM não está restrito a projetos com um número
pequeno de pessoas envolvidas. Na verdade, o BIM é especialmente útil em projetos complexos com
muitos participantes, pois facilita a coordenação e a comunicação entre as partes. Além disso, a
metodologia BIM deve ser empregada desde as fases iniciais do projeto, pois permite a criação de
geometrias precisas com dados exatos e a utilização de tecnologias como realidade aumentada e
realidade virtual, contrariando as afirmações das alternativas C e E.
4 Marcar para revisão
O modelo federado é o modelo destinado a agrupar os demais modelos, tais como o modelo arquitetônico,
estrutural, elétrico, entre outras disciplinas. A federação do modelo ocorre em softwares de Gestão como
Navisworks, onde são compatibilizados todos os projetos, graças à interoperabilidade (arquivos em IFC�, que
facilitam o fluxo de informações, dados e geometrias entre os projetistas que desenvolvem determinado
projeto. São características de um modelo federado, EXCETO�
Permite acesso para visualizar possíveis incompatibilidades nos projetos, a partir da ferramenta
"detecção de colisão" ou "clash detection";
Limitado ao desenvolvimento das etapas iniciais do projeto (estudos preliminares e anteprojeto);
Composto pela união de todas as disciplinas de projeto em um único modelo;
Armazena todas as informações do projeto das diversas disciplinas;
Pode ser hospedado na nuvem em plataformas de gestão BIM para que todos os profissionais
envolvidos tenham acesso.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a única que não representa uma característica do modelo federado. O modelo federado
não é limitado ao desenvolvimento das etapas iniciais do projeto, como estudos preliminares e
anteprojeto. Na verdade, ele pode ser usado em todas as etapas do projeto. Sua principal função é
compatibilizar os projetos e identificar incompatibilidades em todas as fases do projeto, principalmente no
projeto executivo. Portanto, a afirmação de que o modelo federado é limitado às etapas iniciais do projeto
é incorreta.
5 Marcar para revisão
�UFRN � 2015� A tecnologia BIM está relacionada a uma metodologia de trabalho ligada a sistemas
informatizados, apresentando como objetivo principal, promover o planejamento e gerenciamento de todas as
etapas da obra. Outras características dessa tecnologia são: abrange geometria, relações espaciais,
informações geográficas, as quantidades e as propriedades construtivas de componentes, além de ser
utilizada para demonstrar todas as etapas da construção, incluindo os processos construtivos e fases de
instalação.
Considere as afirmativas a seguir, referentes aos avanços que os sistemas BIM podem trazer para a indústria
da construção civil quando bem empregados
I � A minimização de problemas frequentes tais como a fragmentação das etapas de projeto
II � A identificação tardia de interferências entre projeto arquitetônico e projetos complementares
III � A economia de materiais, retrabalho, alto custo da produção e baixa qualidade dos produtos.
IV � A função estratégica para redução dos riscos e possibilidade de respostas mais rápidas as mudanças.
Dentre as afirmativas, estão corretas:
I e III.
II e III.
II e IV.
I e IV.
I, II, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I esta correta pois o BIM permite que os profissionais envolvidos trabalhem� 2010 � Adaptada) "O termo 'prototipagem rápida' é utilizado para designar o conjunto de novas
tecnologias para produzir, em pouco tempo e com o mínimo de intervenção humana, peças virtuais precisas
de modelos CAD�3D."
Com base no trecho acima e nas novas técnicas computacionais aplicadas à arquitetura, julgue o item.
- Os softwares computacionais da plataforma BIM (building information modeling) tornam mais eficazes e
produtivas as tarefas de compatibilização de projetos complementares.
Sobre o item, assinale a alternativa totalmente correta.
Certo, pois com a tecnologia BIM podemos controlar e gerenciar as diversas disciplinas de projetos
em um único modelo de projeto.
Errado, pois a tecnologia CAD funciona melhor nesse ponto.
Errado, pois podemos usar softwares como Sketchup para compatibilizar projetos de forma eficiente.
Certo, pois a tecnologia CAD trabalha com parâmetros e interoperabilidade, podendo ajudar no
processo de compatibilização.
Errado, pois a tecnologia BIM não trabalha com modelos de projeto integrado.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia CAD não funciona melhor que o BIM com relação a compatibilidade e a CAD não trabalha co
parâmetros, mas sim a BIM. A tecnologia BIM trabalha com projetos integrados em uma única modelagem.
Já o Sketchup não é um software de modelagem BIM eficaz e completo.
3 Marcar para revisão
A metodologia BIM está sendo cada vez mais utilizada e empregada em diversas escalas de projeto. Temos
leis e decretos que incentivam a disseminação do BIM no Brasil e no mundo. A respeito da Modelagem de
Informação da Construção �Building Information Modeling - BIM�, assinale a alternativa correta.
O benefício da tecnologia BIM somente é atingido quando o projeto apresenta um número pequeno de
pessoas envolvidas.
A tecnologia BIM proporciona a construção de modelos digitais de edificações, mas reduz a
comunicação entre os vários atores envolvidos.
O modelo desenvolvido pela tecnologia BIM torna-se progressivamente mais benéfico quando
desenvolvido nas fases finais da construção.
Com a tecnologia BIM é possível construir um modelo virtual digital da edificação que contempla sua
geometria aproximada, assim como outros dados genéricos para suporte à construção.
A tecnologia BIM não faz uso de tecnologias tais como, realidade aumentada e realidade virtual.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A metodologia BIM é uma ferramenta que incentiva e aumenta a comunicação e integração entre os
diversos envolvidos no projeto, a partir do Processo de Projeto Integrado. Contrariamente ao que é
afirmado na alternativa A, o benefício da tecnologia BIM não está restrito a projetos com um número
pequeno de pessoas envolvidas. Na verdade, o BIM é especialmente útil em projetos complexos com
muitos participantes, pois facilita a coordenação e a comunicação entre as partes. Além disso, a
metodologia BIM deve ser empregada desde as fases iniciais do projeto, pois permite a criação de
geometrias precisas com dados exatos e a utilização de tecnologias como realidade aumentada e
realidade virtual, contrariando as afirmações das alternativas C e E.
4 Marcar para revisão
O modelo federado é o modelo destinado a agrupar os demais modelos, tais como o modelo arquitetônico,
estrutural, elétrico, entre outras disciplinas. A federação do modelo ocorre em softwares de Gestão como
Navisworks, onde são compatibilizados todos os projetos, graças à interoperabilidade (arquivos em IFC�, que
facilitam o fluxo de informações, dados e geometrias entre os projetistas que desenvolvem determinado
projeto. São características de um modelo federado, EXCETO�
Permite acesso para visualizar possíveis incompatibilidades nos projetos, a partir da ferramenta
"detecção de colisão" ou "clash detection";
Limitado ao desenvolvimento das etapas iniciais do projeto (estudos preliminares e anteprojeto);
Composto pela união de todas as disciplinas de projeto em um único modelo;
Armazena todas as informações do projeto das diversas disciplinas;
Pode ser hospedado na nuvem em plataformas de gestão BIM para que todos os profissionais
envolvidos tenham acesso.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a única que não representa uma característica do modelo federado. O modelo federado
não é limitado ao desenvolvimento das etapas iniciais do projeto, como estudos preliminares e
anteprojeto. Na verdade, ele pode ser usado em todas as etapas do projeto. Sua principal função é
compatibilizar os projetos e identificar incompatibilidades em todas as fases do projeto, principalmente no
projeto executivo. Portanto, a afirmação de que o modelo federado é limitado às etapas iniciais do projeto
é incorreta.
5 Marcar para revisão
�UFRN � 2015� A tecnologia BIM está relacionada a uma metodologia de trabalho ligada a sistemas
informatizados, apresentando como objetivo principal, promover o planejamento e gerenciamento de todas as
etapas da obra. Outras características dessa tecnologia são: abrange geometria, relações espaciais,
informações geográficas, as quantidades e as propriedades construtivas de componentes, além de ser
utilizada para demonstrar todas as etapas da construção, incluindo os processos construtivos e fases de
instalação.
Considere as afirmativas a seguir, referentes aos avanços que os sistemas BIM podem trazer para a indústria
da construção civil quando bem empregados
I � A minimização de problemas frequentes tais como a fragmentação das etapas de projeto
II � A identificação tardia de interferências entre projeto arquitetônico e projetos complementares
III � A economia de materiais, retrabalho, alto custo da produção e baixa qualidade dos produtos.
IV � A função estratégica para redução dos riscos e possibilidade de respostas mais rápidas as mudanças.
Dentre as afirmativas, estão corretas:
I e III.
II e III.
II e IV.
I e IV.
I, II, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I esta correta pois o BIM permite que os profissionais envolvidos trabalhem em conjunto desde as fases
iniciais do projeto. II esta errado pois pode ser identificado desde as fases preliminares de projeto os
possiveis problemas e interferencias de projetos. III esta errada pois como produto final temos projetos de
alta qualidade e baixo erro de projeto nas fases de obra. IV esta correto.
6 Marcar para revisão
�EBSERH � 2013 � Adaptada) A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e
urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É
comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e
dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa
correta.
Building Integration Management (com tradução livre para Gerenciamento de Integração em Edifícios)
é a principal vantagem do software Autodesk Revit Architecture.
A Autodesk integraliza o processo de 'Building Information Modeling' (com tradução livre para
Modelagem Informacional de Construção) com versões como o Revit Architecture, Structure.
As concessionárias públicas não pretendem utilizar o BIM para otimizar o controle de águas e
esgotos, principalmente em prevenção aos desastres meteorológicos.
O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa
CorelDRAW (versão 13�, integrando desenhos técnicos precisos com a famosa capacidade de
ilustração da Corel.
O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa Revit,
podendo gerir produtos de arquitetura e de comunicação visual e projetos estruturais integrados.
Resposta correta
Parabéns,você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. A sigla BIM significa 'Building Information Modeling', que pode ser traduzido
como Modelagem Informacional de Construção. A empresa Autodesk é conhecida por integrar o processo
BIM em suas versões de softwares como o Revit Architecture e Structure. É importante ressaltar que,
apesar de existirem diversas ferramentas que auxiliam no processo BIM, a integração entre o software
CorelDraw e um plugin chamado CorelBIM, assim como entre o Illustrator e o Revit, não existe. Além disso,
vale lembrar que há uma legislação que obriga o uso de BIM em aprovações de projetos públicos,
evidenciando a importância e a relevância dessa tecnologia no campo da arquitetura e do urbanismo.
7 Marcar para revisão
�IF Farroupilha - RS � 2016 � Adaptada) O conceito de Building Information Modeling �BIM) vem trazendo
mudanças nos processos, nas tecnologias e nas estruturas das equipes de trabalho da indústria da arquitetura,
da engenharia e da construção. Indique a afirmativa que configura uma dessas mudanças.
É um processo que diz respeito somente ao planejamento arquitetônico digital, gerando dados que
auxiliam o processo de projeto.
A modelagem paramétrica, associada ao BIM, é definida como um conjunto de padrões de
representação para cada objeto que compõe o desenho 2D, sendo essas informações somente a
altura e largura do objeto.
O BIM é uma poderosa ferramenta para compatibilizar projetos e não possibilita a gestão de
informação ao longo de todo o ciclo de vida do empreendimento.
O BIM possibilita o aumento na integração entre equipes de diferentes áreas, processos de projetos
simultâneos e o desenvolvimento de modelos ricos em informações.
Os processos, baseados na tecnologia BIM, estão associados ao aumento da eficiência em algumas
fases do projeto, mas geram perdas e retrabalho na etapa de construção do edifício.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Building Information Modeling �BIM) não se limita apenas ao planejamento arquitetônico, mas abrange
todas as disciplinas de projeto. Além disso, os parâmetros envolvidos vão além da simples largura e
altura. O BIM é uma ferramenta que permite a gestão de informações ao longo de todo o ciclo de vida do
empreendimento, promovendo a integração entre equipes de diferentes áreas, permitindo processos de
projetos simultâneos e o desenvolvimento de modelos ricos em informações. Portanto, a alternativa D é a
correta, pois ela aborda essas características do BIM.
8 Marcar para revisão
�TJ�PR � 2013 � Adaptada)
A tecnologia BIM �Building Information Modeling ou Modelagem de Informação da Construção) é um conceito
que envolve a modelagem das informações de um edifício, criando um modelo digital integrado de todas as
disciplinas. Sobre essa tecnologia, assinale a alternativa correta.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados GIS �Geographic
Information System, ou Sistema de Informações Geográficas).
É um processo de geração e manutenção de dados que só pode ser utilizado somente durante a fase
de construção da obra.
Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o
projeto.
Trabalha com softwares de CAD que modelam e gerenciam apenas dados gráficos, permitindo a
geração automática de desenhos.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados CAD �Computer
Aided Design, Projeto Assistido por Computador).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia BIM, diferentemente do que é afirmado nas alternativas A, B, D e E, é baseada na modelagem
tridimensional e não bidimensional. Além disso, ela não se limita a ser utilizada apenas durante a fase de
construção da obra, como mencionado na alternativa B, e também não trabalha com softwares CAD,
como indicado na alternativa D. A alternativa C é a correta, pois a tecnologia BIM realmente trabalha com
elementos paramétricos, permitindo que sejam feitas alterações e atualizações em todo o projeto de forma
integrada.
9 Marcar para revisão
�MPE�PE � 2018� O Industry Foundation Classes �IFC�, que pode ser considerado parte do esforço internacional
de padronização ISO�STEP, é um formato de arquivo aberto e público, orientado a objetos 3D. É utilizado
para:
Modelar parametricamente projetos desenvolvidos com a tecnologia BIM.
Coordenar e integrar projetos de formas independentes sem integração.
Viabilizar a interoperabilidade e o trabalho colaborativo na plataforma BIM.
Permitir a modelagem de objetos tridimensionais e inserir informações utilizadas na indústria da
construção civil.
Extrair quantidades de materiais e serviços dos modelos BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Industry Foundation Classes �IFC) é um formato de arquivo que tem como principal função viabilizar a
interoperabilidade e o trabalho colaborativo na plataforma BIM, conforme indicado na alternativa C. Ele
não é utilizado para modelar parametricamente projetos, como sugere a alternativa A, nem para coordenar
e integrar projetos de formas independentes sem integração, como propõe a alternativa B. Além disso, o
IFC não é um software de modelagem, como poderia ser interpretado na alternativa D, e não permite a
extração de quantidades de materiais e serviços dos modelos BIM, como mencionado na alternativa E.
Portanto, a alternativa C é a correta, pois o IFC é uma extensão para compartilhamento de dados que
viabiliza a integração de dados entre softwares.
10 Marcar para revisão
Estamos passando por um momento de muitas transformações e mudanças na forma de trabalhar e projetar.
As metodologias de trabalho usadas anteriormente estão sendo substituídas pela nova metodologia BIM. A
respeito da evolução da representação gráfica para o setor na construção civil, pode-se afirmar que:
Até os anos 2000, os arquitetos desenhavam somente em papel vegetal e faziam a compatibilização
dos projetos usando mesas de luz e a sobreposição das folhas de papel vegetal.
Em 1982, a Autodesk lançou a primeira versão do Autocad, software que trabalha com a metodologia
BIM.
A transição entre o papel vegetal e o CAD ocorreu de forma muito rápida e todos os profissionais
passaram a usar a ferramenta assim que foi lançada no mercado.
A metodologia BIM surgiu nos anos 2000 e, em 2002, a Autodesk lançou o programa Revit, software
pioneiro e mais reconhecido mundialmente.
Em 2005 e 2010, foram assinados dois decretos �Dec.9.377 e Dec.10.306) no Brasil que incentivam o
uso do BIM no país e determinam as fases de implementação BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. A metodologia BIM �Building Information Modeling) surgiu nos anos 2000 como
uma evolução do processo de desenho e projeto na construção civil. Em 2002, a Autodesk lançou o Revit,
um software que trabalha com essa metodologia e é reconhecido mundialmente. As outras alternativas
apresentam informações incorretas ou imprecisas. Por exemplo, a transição do papel vegetal para o CAD
�Computer Aided Design) não foi rápida e imediata, como sugere a alternativa C. Além disso, os decretos
mencionados na alternativa E foram assinados em 2018 e 2020, não em 2005 e 2010. Portanto, a
alternativa D é a única que apresenta uma afirmação correta e precisa sobre a evolução da representação
gráfica na construção civil.
Questão 6 de 10
Corretas �9�
Incorretas �1�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Processo De Projeto De Aec: Bim e Construtibilidade Sair
Feedbackem conjunto desde as fases
iniciais do projeto. II esta errado pois pode ser identificado desde as fases preliminares de projeto os
possiveis problemas e interferencias de projetos. III esta errada pois como produto final temos projetos de
alta qualidade e baixo erro de projeto nas fases de obra. IV esta correto.
6 Marcar para revisão
�EBSERH � 2013 � Adaptada) A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e
urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É
comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e
dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa
correta.
Building Integration Management (com tradução livre para Gerenciamento de Integração em Edifícios)
é a principal vantagem do software Autodesk Revit Architecture.
A Autodesk integraliza o processo de 'Building Information Modeling' (com tradução livre para
Modelagem Informacional de Construção) com versões como o Revit Architecture, Structure.
As concessionárias públicas não pretendem utilizar o BIM para otimizar o controle de águas e
esgotos, principalmente em prevenção aos desastres meteorológicos.
O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa
CorelDRAW (versão 13�, integrando desenhos técnicos precisos com a famosa capacidade de
ilustração da Corel.
O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa Revit,
podendo gerir produtos de arquitetura e de comunicação visual e projetos estruturais integrados.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. A sigla BIM significa 'Building Information Modeling', que pode ser traduzido
como Modelagem Informacional de Construção. A empresa Autodesk é conhecida por integrar o processo
BIM em suas versões de softwares como o Revit Architecture e Structure. É importante ressaltar que,
apesar de existirem diversas ferramentas que auxiliam no processo BIM, a integração entre o software
CorelDraw e um plugin chamado CorelBIM, assim como entre o Illustrator e o Revit, não existe. Além disso,
vale lembrar que há uma legislação que obriga o uso de BIM em aprovações de projetos públicos,
evidenciando a importância e a relevância dessa tecnologia no campo da arquitetura e do urbanismo.
7 Marcar para revisão
�IF Farroupilha - RS � 2016 � Adaptada) O conceito de Building Information Modeling �BIM) vem trazendo
mudanças nos processos, nas tecnologias e nas estruturas das equipes de trabalho da indústria da arquitetura,
da engenharia e da construção. Indique a afirmativa que configura uma dessas mudanças.
É um processo que diz respeito somente ao planejamento arquitetônico digital, gerando dados que
auxiliam o processo de projeto.
A modelagem paramétrica, associada ao BIM, é definida como um conjunto de padrões de
representação para cada objeto que compõe o desenho 2D, sendo essas informações somente a
altura e largura do objeto.
O BIM é uma poderosa ferramenta para compatibilizar projetos e não possibilita a gestão de
informação ao longo de todo o ciclo de vida do empreendimento.
O BIM possibilita o aumento na integração entre equipes de diferentes áreas, processos de projetos
simultâneos e o desenvolvimento de modelos ricos em informações.
Os processos, baseados na tecnologia BIM, estão associados ao aumento da eficiência em algumas
fases do projeto, mas geram perdas e retrabalho na etapa de construção do edifício.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Building Information Modeling �BIM) não se limita apenas ao planejamento arquitetônico, mas abrange
todas as disciplinas de projeto. Além disso, os parâmetros envolvidos vão além da simples largura e
altura. O BIM é uma ferramenta que permite a gestão de informações ao longo de todo o ciclo de vida do
empreendimento, promovendo a integração entre equipes de diferentes áreas, permitindo processos de
projetos simultâneos e o desenvolvimento de modelos ricos em informações. Portanto, a alternativa D é a
correta, pois ela aborda essas características do BIM.
8 Marcar para revisão
�TJ�PR � 2013 � Adaptada)
A tecnologia BIM �Building Information Modeling ou Modelagem de Informação da Construção) é um conceito
que envolve a modelagem das informações de um edifício, criando um modelo digital integrado de todas as
disciplinas. Sobre essa tecnologia, assinale a alternativa correta.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados GIS �Geographic
Information System, ou Sistema de Informações Geográficas).
É um processo de geração e manutenção de dados que só pode ser utilizado somente durante a fase
de construção da obra.
Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o
projeto.
Trabalha com softwares de CAD que modelam e gerenciam apenas dados gráficos, permitindo a
geração automática de desenhos.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados CAD �Computer
Aided Design, Projeto Assistido por Computador).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia BIM, diferentemente do que é afirmado nas alternativas A, B, D e E, é baseada na modelagem
tridimensional e não bidimensional. Além disso, ela não se limita a ser utilizada apenas durante a fase de
construção da obra, como mencionado na alternativa B, e também não trabalha com softwares CAD,
como indicado na alternativa D. A alternativa C é a correta, pois a tecnologia BIM realmente trabalha com
elementos paramétricos, permitindo que sejam feitas alterações e atualizações em todo o projeto de forma
integrada.
9 Marcar para revisão
�MPE�PE � 2018� O Industry Foundation Classes �IFC�, que pode ser considerado parte do esforço internacional
de padronização ISO�STEP, é um formato de arquivo aberto e público, orientado a objetos 3D. É utilizado
para:
Modelar parametricamente projetos desenvolvidos com a tecnologia BIM.
Coordenar e integrar projetos de formas independentes sem integração.
Viabilizar a interoperabilidade e o trabalho colaborativo na plataforma BIM.
Permitir a modelagem de objetos tridimensionais e inserir informações utilizadas na indústria da
construção civil.
Extrair quantidades de materiais e serviços dos modelos BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Industry Foundation Classes �IFC) é um formato de arquivo que tem como principal função viabilizar a
interoperabilidade e o trabalho colaborativo na plataforma BIM, conforme indicado na alternativa C. Ele
não é utilizado para modelar parametricamente projetos, como sugere a alternativa A, nem para coordenar
e integrar projetos de formas independentes sem integração, como propõe a alternativa B. Além disso, o
IFC não é um software de modelagem, como poderia ser interpretado na alternativa D, e não permite a
extração de quantidades de materiais e serviços dos modelos BIM, como mencionado na alternativa E.
Portanto, a alternativa C é a correta, pois o IFC é uma extensão para compartilhamento de dados que
viabiliza a integração de dados entre softwares.
10 Marcar para revisão
Estamos passando por um momento de muitas transformações e mudanças na forma de trabalhar e projetar.
As metodologias de trabalho usadas anteriormente estão sendo substituídas pela nova metodologia BIM. A
respeito da evolução da representação gráfica para o setor na construção civil, pode-se afirmar que:
Até os anos 2000, os arquitetos desenhavam somente em papel vegetal e faziam a compatibilização
dos projetos usando mesas de luz e a sobreposição das folhas de papel vegetal.
Em 1982, a Autodesk lançoua primeira versão do Autocad, software que trabalha com a metodologia
BIM.
A transição entre o papel vegetal e o CAD ocorreu de forma muito rápida e todos os profissionais
passaram a usar a ferramenta assim que foi lançada no mercado.
A metodologia BIM surgiu nos anos 2000 e, em 2002, a Autodesk lançou o programa Revit, software
pioneiro e mais reconhecido mundialmente.
Em 2005 e 2010, foram assinados dois decretos �Dec.9.377 e Dec.10.306) no Brasil que incentivam o
uso do BIM no país e determinam as fases de implementação BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. A metodologia BIM �Building Information Modeling) surgiu nos anos 2000 como
uma evolução do processo de desenho e projeto na construção civil. Em 2002, a Autodesk lançou o Revit,
um software que trabalha com essa metodologia e é reconhecido mundialmente. As outras alternativas
apresentam informações incorretas ou imprecisas. Por exemplo, a transição do papel vegetal para o CAD
�Computer Aided Design) não foi rápida e imediata, como sugere a alternativa C. Além disso, os decretos
mencionados na alternativa E foram assinados em 2018 e 2020, não em 2005 e 2010. Portanto, a
alternativa D é a única que apresenta uma afirmação correta e precisa sobre a evolução da representação
gráfica na construção civil.
Questão 6 de 10
Corretas �9�
Incorretas �1�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Processo De Projeto De Aec: Bim e Construtibilidade Sair
Feedback
Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisãoMarcar questão para revisar antes de finalizar
�EBSERH � 2016 � Adaptada) Atualmente, temos disponíveis no mercado diversas possibilidades de softwares
para trabalharmos no setor da Construção Civil. Para o gerenciamento e a compatibilização de projetos em
ambiente BIM �Building Information Modeling), o software mais indicado é o:
AutoCad.
Revit.
Corel Draw.
Ms Project.
Sketchup.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O software mais adequado para a compatibilização de projetos em ambiente BIM é o Revit. Este software
é especialmente projetado para modelagem de informações de construção, permitindo a compatibilização
e o gerenciamento eficaz de projetos. Por outro lado, o AutoCAD, embora seja um software amplamente
utilizado na Construção Civil, não possui a funcionalidade de compatibilização e localização de
interferências de forma automática. O Corel Draw é um software voltado para a representação gráfica
vetorial, não sendo ideal para o gerenciamento de projetos de construção. O MS Project é um software de
planejamento e gerenciamento, mas não é específico para o ambiente BIM. Por fim, o Sketchup é um
software de modelagem, mas sem a capacidade de identificar interferências, tornando-o menos adequado
para a tarefa em questão.
2 Marcar para revisão
�ABIN � 2010 � Adaptada) "O termo 'prototipagem rápida' é utilizado para designar o conjunto de novas
tecnologias para produzir, em pouco tempo e com o mínimo de intervenção humana, peças virtuais precisas
de modelos CAD�3D."
Com base no trecho acima e nas novas técnicas computacionais aplicadas à arquitetura, julgue o item.
- Os softwares computacionais da plataforma BIM (building information modeling) tornam mais eficazes e
produtivas as tarefas de compatibilização de projetos complementares.
Sobre o item, assinale a alternativa totalmente correta.
Certo, pois com a tecnologia BIM podemos controlar e gerenciar as diversas disciplinas de projetos
em um único modelo de projeto.
Errado, pois a tecnologia CAD funciona melhor nesse ponto.
Errado, pois podemos usar softwares como Sketchup para compatibilizar projetos de forma eficiente.
Certo, pois a tecnologia CAD trabalha com parâmetros e interoperabilidade, podendo ajudar no
processo de compatibilização.
Errado, pois a tecnologia BIM não trabalha com modelos de projeto integrado.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia CAD não funciona melhor que o BIM com relação a compatibilidade e a CAD não trabalha co
parâmetros, mas sim a BIM. A tecnologia BIM trabalha com projetos integrados em uma única modelagem.
Já o Sketchup não é um software de modelagem BIM eficaz e completo.
3 Marcar para revisão
A metodologia BIM está sendo cada vez mais utilizada e empregada em diversas escalas de projeto. Temos
leis e decretos que incentivam a disseminação do BIM no Brasil e no mundo. A respeito da Modelagem de
Informação da Construção �Building Information Modeling - BIM�, assinale a alternativa correta.
O benefício da tecnologia BIM somente é atingido quando o projeto apresenta um número pequeno de
pessoas envolvidas.
A tecnologia BIM proporciona a construção de modelos digitais de edificações, mas reduz a
comunicação entre os vários atores envolvidos.
O modelo desenvolvido pela tecnologia BIM torna-se progressivamente mais benéfico quando
desenvolvido nas fases finais da construção.
Com a tecnologia BIM é possível construir um modelo virtual digital da edificação que contempla sua
geometria aproximada, assim como outros dados genéricos para suporte à construção.
A tecnologia BIM não faz uso de tecnologias tais como, realidade aumentada e realidade virtual.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A metodologia BIM é uma ferramenta que incentiva e aumenta a comunicação e integração entre os
diversos envolvidos no projeto, a partir do Processo de Projeto Integrado. Contrariamente ao que é
afirmado na alternativa A, o benefício da tecnologia BIM não está restrito a projetos com um número
pequeno de pessoas envolvidas. Na verdade, o BIM é especialmente útil em projetos complexos com
muitos participantes, pois facilita a coordenação e a comunicação entre as partes. Além disso, a
metodologia BIM deve ser empregada desde as fases iniciais do projeto, pois permite a criação de
geometrias precisas com dados exatos e a utilização de tecnologias como realidade aumentada e
realidade virtual, contrariando as afirmações das alternativas C e E.
4 Marcar para revisão
O modelo federado é o modelo destinado a agrupar os demais modelos, tais como o modelo arquitetônico,
estrutural, elétrico, entre outras disciplinas. A federação do modelo ocorre em softwares de Gestão como
Navisworks, onde são compatibilizados todos os projetos, graças à interoperabilidade (arquivos em IFC�, que
facilitam o fluxo de informações, dados e geometrias entre os projetistas que desenvolvem determinado
projeto. São características de um modelo federado, EXCETO�
Permite acesso para visualizar possíveis incompatibilidades nos projetos, a partir da ferramenta
"detecção de colisão" ou "clash detection";
Limitado ao desenvolvimento das etapas iniciais do projeto (estudos preliminares e anteprojeto);
Composto pela união de todas as disciplinas de projeto em um único modelo;
Armazena todas as informações do projeto das diversas disciplinas;
Pode ser hospedado na nuvem em plataformas de gestão BIM para que todos os profissionais
envolvidos tenham acesso.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a única que não representa uma característica do modelo federado. O modelo federado
não é limitado ao desenvolvimento das etapas iniciais do projeto, como estudos preliminares e
anteprojeto. Na verdade, ele pode ser usado em todas as etapas do projeto. Sua principal função é
compatibilizar os projetose identificar incompatibilidades em todas as fases do projeto, principalmente no
projeto executivo. Portanto, a afirmação de que o modelo federado é limitado às etapas iniciais do projeto
é incorreta.
5 Marcar para revisão
�UFRN � 2015� A tecnologia BIM está relacionada a uma metodologia de trabalho ligada a sistemas
informatizados, apresentando como objetivo principal, promover o planejamento e gerenciamento de todas as
etapas da obra. Outras características dessa tecnologia são: abrange geometria, relações espaciais,
informações geográficas, as quantidades e as propriedades construtivas de componentes, além de ser
utilizada para demonstrar todas as etapas da construção, incluindo os processos construtivos e fases de
instalação.
Considere as afirmativas a seguir, referentes aos avanços que os sistemas BIM podem trazer para a indústria
da construção civil quando bem empregados
I � A minimização de problemas frequentes tais como a fragmentação das etapas de projeto
II � A identificação tardia de interferências entre projeto arquitetônico e projetos complementares
III � A economia de materiais, retrabalho, alto custo da produção e baixa qualidade dos produtos.
IV � A função estratégica para redução dos riscos e possibilidade de respostas mais rápidas as mudanças.
Dentre as afirmativas, estão corretas:
I e III.
II e III.
II e IV.
I e IV.
I, II, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I esta correta pois o BIM permite que os profissionais envolvidos trabalhem em conjunto desde as fases
iniciais do projeto. II esta errado pois pode ser identificado desde as fases preliminares de projeto os
possiveis problemas e interferencias de projetos. III esta errada pois como produto final temos projetos de
alta qualidade e baixo erro de projeto nas fases de obra. IV esta correto.
6 Marcar para revisão
�EBSERH � 2013 � Adaptada) A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e
urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É
comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e
dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa
correta.
Building Integration Management (com tradução livre para Gerenciamento de Integração em Edifícios)
é a principal vantagem do software Autodesk Revit Architecture.
A Autodesk integraliza o processo de 'Building Information Modeling' (com tradução livre para
Modelagem Informacional de Construção) com versões como o Revit Architecture, Structure.
As concessionárias públicas não pretendem utilizar o BIM para otimizar o controle de águas e
esgotos, principalmente em prevenção aos desastres meteorológicos.
O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa
CorelDRAW (versão 13�, integrando desenhos técnicos precisos com a famosa capacidade de
ilustração da Corel.
O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa Revit,
podendo gerir produtos de arquitetura e de comunicação visual e projetos estruturais integrados.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. A sigla BIM significa 'Building Information Modeling', que pode ser traduzido
como Modelagem Informacional de Construção. A empresa Autodesk é conhecida por integrar o processo
BIM em suas versões de softwares como o Revit Architecture e Structure. É importante ressaltar que,
apesar de existirem diversas ferramentas que auxiliam no processo BIM, a integração entre o software
CorelDraw e um plugin chamado CorelBIM, assim como entre o Illustrator e o Revit, não existe. Além disso,
vale lembrar que há uma legislação que obriga o uso de BIM em aprovações de projetos públicos,
evidenciando a importância e a relevância dessa tecnologia no campo da arquitetura e do urbanismo.
7 Marcar para revisão
�IF Farroupilha - RS � 2016 � Adaptada) O conceito de Building Information Modeling �BIM) vem trazendo
mudanças nos processos, nas tecnologias e nas estruturas das equipes de trabalho da indústria da arquitetura,
da engenharia e da construção. Indique a afirmativa que configura uma dessas mudanças.
É um processo que diz respeito somente ao planejamento arquitetônico digital, gerando dados que
auxiliam o processo de projeto.
A modelagem paramétrica, associada ao BIM, é definida como um conjunto de padrões de
representação para cada objeto que compõe o desenho 2D, sendo essas informações somente a
altura e largura do objeto.
O BIM é uma poderosa ferramenta para compatibilizar projetos e não possibilita a gestão de
informação ao longo de todo o ciclo de vida do empreendimento.
O BIM possibilita o aumento na integração entre equipes de diferentes áreas, processos de projetos
simultâneos e o desenvolvimento de modelos ricos em informações.
Os processos, baseados na tecnologia BIM, estão associados ao aumento da eficiência em algumas
fases do projeto, mas geram perdas e retrabalho na etapa de construção do edifício.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Building Information Modeling �BIM) não se limita apenas ao planejamento arquitetônico, mas abrange
todas as disciplinas de projeto. Além disso, os parâmetros envolvidos vão além da simples largura e
altura. O BIM é uma ferramenta que permite a gestão de informações ao longo de todo o ciclo de vida do
empreendimento, promovendo a integração entre equipes de diferentes áreas, permitindo processos de
projetos simultâneos e o desenvolvimento de modelos ricos em informações. Portanto, a alternativa D é a
correta, pois ela aborda essas características do BIM.
8 Marcar para revisão
�TJ�PR � 2013 � Adaptada)
A tecnologia BIM �Building Information Modeling ou Modelagem de Informação da Construção) é um conceito
que envolve a modelagem das informações de um edifício, criando um modelo digital integrado de todas as
disciplinas. Sobre essa tecnologia, assinale a alternativa correta.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados GIS �Geographic
Information System, ou Sistema de Informações Geográficas).
É um processo de geração e manutenção de dados que só pode ser utilizado somente durante a fase
de construção da obra.
Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o
projeto.
Trabalha com softwares de CAD que modelam e gerenciam apenas dados gráficos, permitindo a
geração automática de desenhos.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados CAD �Computer
Aided Design, Projeto Assistido por Computador).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia BIM, diferentemente do que é afirmado nas alternativas A, B, D e E, é baseada na modelagem
tridimensional e não bidimensional. Além disso, ela não se limita a ser utilizada apenas durante a fase de
construção da obra, como mencionado na alternativa B, e também não trabalha com softwares CAD,
como indicado na alternativa D. A alternativa C é a correta, pois a tecnologia BIM realmente trabalha com
elementos paramétricos, permitindo que sejam feitas alterações e atualizações em todo o projeto de forma
integrada.
9 Marcar para revisão
�MPE�PE � 2018� O Industry Foundation Classes �IFC�, que pode ser considerado parte do esforço internacional
de padronização ISO�STEP, é um formato de arquivo aberto e público, orientado a objetos 3D. É utilizado
para:
Modelar parametricamente projetos desenvolvidos com a tecnologia BIM.
Coordenar e integrar projetos de formas independentes sem integração.
Viabilizar a interoperabilidade e o trabalho colaborativo na plataforma BIM.
Permitir a modelagemde objetos tridimensionais e inserir informações utilizadas na indústria da
construção civil.
Extrair quantidades de materiais e serviços dos modelos BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Industry Foundation Classes �IFC) é um formato de arquivo que tem como principal função viabilizar a
interoperabilidade e o trabalho colaborativo na plataforma BIM, conforme indicado na alternativa C. Ele
não é utilizado para modelar parametricamente projetos, como sugere a alternativa A, nem para coordenar
e integrar projetos de formas independentes sem integração, como propõe a alternativa B. Além disso, o
IFC não é um software de modelagem, como poderia ser interpretado na alternativa D, e não permite a
extração de quantidades de materiais e serviços dos modelos BIM, como mencionado na alternativa E.
Portanto, a alternativa C é a correta, pois o IFC é uma extensão para compartilhamento de dados que
viabiliza a integração de dados entre softwares.
10 Marcar para revisão
Estamos passando por um momento de muitas transformações e mudanças na forma de trabalhar e projetar.
As metodologias de trabalho usadas anteriormente estão sendo substituídas pela nova metodologia BIM. A
respeito da evolução da representação gráfica para o setor na construção civil, pode-se afirmar que:
Até os anos 2000, os arquitetos desenhavam somente em papel vegetal e faziam a compatibilização
dos projetos usando mesas de luz e a sobreposição das folhas de papel vegetal.
Em 1982, a Autodesk lançou a primeira versão do Autocad, software que trabalha com a metodologia
BIM.
A transição entre o papel vegetal e o CAD ocorreu de forma muito rápida e todos os profissionais
passaram a usar a ferramenta assim que foi lançada no mercado.
A metodologia BIM surgiu nos anos 2000 e, em 2002, a Autodesk lançou o programa Revit, software
pioneiro e mais reconhecido mundialmente.
Em 2005 e 2010, foram assinados dois decretos �Dec.9.377 e Dec.10.306) no Brasil que incentivam o
uso do BIM no país e determinam as fases de implementação BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. A metodologia BIM �Building Information Modeling) surgiu nos anos 2000 como
uma evolução do processo de desenho e projeto na construção civil. Em 2002, a Autodesk lançou o Revit,
um software que trabalha com essa metodologia e é reconhecido mundialmente. As outras alternativas
apresentam informações incorretas ou imprecisas. Por exemplo, a transição do papel vegetal para o CAD
�Computer Aided Design) não foi rápida e imediata, como sugere a alternativa C. Além disso, os decretos
mencionados na alternativa E foram assinados em 2018 e 2020, não em 2005 e 2010. Portanto, a
alternativa D é a única que apresenta uma afirmação correta e precisa sobre a evolução da representação
gráfica na construção civil.
Questão 6 de 10
Corretas �9�
Incorretas �1�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Processo De Projeto De Aec: Bim e Construtibilidade Sair
Feedback
Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisãoMarcar questão para revisar antes de finalizar
�EBSERH � 2016 � Adaptada) Atualmente, temos disponíveis no mercado diversas possibilidades de softwares
para trabalharmos no setor da Construção Civil. Para o gerenciamento e a compatibilização de projetos em
ambiente BIM �Building Information Modeling), o software mais indicado é o:
AutoCad.
Revit.
Corel Draw.
Ms Project.
Sketchup.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O software mais adequado para a compatibilização de projetos em ambiente BIM é o Revit. Este software
é especialmente projetado para modelagem de informações de construção, permitindo a compatibilização
e o gerenciamento eficaz de projetos. Por outro lado, o AutoCAD, embora seja um software amplamente
utilizado na Construção Civil, não possui a funcionalidade de compatibilização e localização de
interferências de forma automática. O Corel Draw é um software voltado para a representação gráfica
vetorial, não sendo ideal para o gerenciamento de projetos de construção. O MS Project é um software de
planejamento e gerenciamento, mas não é específico para o ambiente BIM. Por fim, o Sketchup é um
software de modelagem, mas sem a capacidade de identificar interferências, tornando-o menos adequado
para a tarefa em questão.
2 Marcar para revisão
�ABIN � 2010 � Adaptada) "O termo 'prototipagem rápida' é utilizado para designar o conjunto de novas
tecnologias para produzir, em pouco tempo e com o mínimo de intervenção humana, peças virtuais precisas
de modelos CAD�3D."
Com base no trecho acima e nas novas técnicas computacionais aplicadas à arquitetura, julgue o item.
- Os softwares computacionais da plataforma BIM (building information modeling) tornam mais eficazes e
produtivas as tarefas de compatibilização de projetos complementares.
Sobre o item, assinale a alternativa totalmente correta.
Certo, pois com a tecnologia BIM podemos controlar e gerenciar as diversas disciplinas de projetos
em um único modelo de projeto.
Errado, pois a tecnologia CAD funciona melhor nesse ponto.
Errado, pois podemos usar softwares como Sketchup para compatibilizar projetos de forma eficiente.
Certo, pois a tecnologia CAD trabalha com parâmetros e interoperabilidade, podendo ajudar no
processo de compatibilização.
Errado, pois a tecnologia BIM não trabalha com modelos de projeto integrado.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia CAD não funciona melhor que o BIM com relação a compatibilidade e a CAD não trabalha co
parâmetros, mas sim a BIM. A tecnologia BIM trabalha com projetos integrados em uma única modelagem.
Já o Sketchup não é um software de modelagem BIM eficaz e completo.
3 Marcar para revisão
A metodologia BIM está sendo cada vez mais utilizada e empregada em diversas escalas de projeto. Temos
leis e decretos que incentivam a disseminação do BIM no Brasil e no mundo. A respeito da Modelagem de
Informação da Construção �Building Information Modeling - BIM�, assinale a alternativa correta.
O benefício da tecnologia BIM somente é atingido quando o projeto apresenta um número pequeno de
pessoas envolvidas.
A tecnologia BIM proporciona a construção de modelos digitais de edificações, mas reduz a
comunicação entre os vários atores envolvidos.
O modelo desenvolvido pela tecnologia BIM torna-se progressivamente mais benéfico quando
desenvolvido nas fases finais da construção.
Com a tecnologia BIM é possível construir um modelo virtual digital da edificação que contempla sua
geometria aproximada, assim como outros dados genéricos para suporte à construção.
A tecnologia BIM não faz uso de tecnologias tais como, realidade aumentada e realidade virtual.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A metodologia BIM é uma ferramenta que incentiva e aumenta a comunicação e integração entre os
diversos envolvidos no projeto, a partir do Processo de Projeto Integrado. Contrariamente ao que é
afirmado na alternativa A, o benefício da tecnologia BIM não está restrito a projetos com um número
pequeno de pessoas envolvidas. Na verdade, o BIM é especialmente útil em projetos complexos com
muitos participantes, pois facilita a coordenação e a comunicação entre as partes. Além disso, a
metodologia BIM deve ser empregada desde as fases iniciais do projeto, pois permite a criação de
geometrias precisas com dadosexatos e a utilização de tecnologias como realidade aumentada e
realidade virtual, contrariando as afirmações das alternativas C e E.
4 Marcar para revisão
O modelo federado é o modelo destinado a agrupar os demais modelos, tais como o modelo arquitetônico,
estrutural, elétrico, entre outras disciplinas. A federação do modelo ocorre em softwares de Gestão como
Navisworks, onde são compatibilizados todos os projetos, graças à interoperabilidade (arquivos em IFC�, que
facilitam o fluxo de informações, dados e geometrias entre os projetistas que desenvolvem determinado
projeto. São características de um modelo federado, EXCETO�
Permite acesso para visualizar possíveis incompatibilidades nos projetos, a partir da ferramenta
"detecção de colisão" ou "clash detection";
Limitado ao desenvolvimento das etapas iniciais do projeto (estudos preliminares e anteprojeto);
Composto pela união de todas as disciplinas de projeto em um único modelo;
Armazena todas as informações do projeto das diversas disciplinas;
Pode ser hospedado na nuvem em plataformas de gestão BIM para que todos os profissionais
envolvidos tenham acesso.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a única que não representa uma característica do modelo federado. O modelo federado
não é limitado ao desenvolvimento das etapas iniciais do projeto, como estudos preliminares e
anteprojeto. Na verdade, ele pode ser usado em todas as etapas do projeto. Sua principal função é
compatibilizar os projetos e identificar incompatibilidades em todas as fases do projeto, principalmente no
projeto executivo. Portanto, a afirmação de que o modelo federado é limitado às etapas iniciais do projeto
é incorreta.
5 Marcar para revisão
�UFRN � 2015� A tecnologia BIM está relacionada a uma metodologia de trabalho ligada a sistemas
informatizados, apresentando como objetivo principal, promover o planejamento e gerenciamento de todas as
etapas da obra. Outras características dessa tecnologia são: abrange geometria, relações espaciais,
informações geográficas, as quantidades e as propriedades construtivas de componentes, além de ser
utilizada para demonstrar todas as etapas da construção, incluindo os processos construtivos e fases de
instalação.
Considere as afirmativas a seguir, referentes aos avanços que os sistemas BIM podem trazer para a indústria
da construção civil quando bem empregados
I � A minimização de problemas frequentes tais como a fragmentação das etapas de projeto
II � A identificação tardia de interferências entre projeto arquitetônico e projetos complementares
III � A economia de materiais, retrabalho, alto custo da produção e baixa qualidade dos produtos.
IV � A função estratégica para redução dos riscos e possibilidade de respostas mais rápidas as mudanças.
Dentre as afirmativas, estão corretas:
I e III.
II e III.
II e IV.
I e IV.
I, II, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I esta correta pois o BIM permite que os profissionais envolvidos trabalhem em conjunto desde as fases
iniciais do projeto. II esta errado pois pode ser identificado desde as fases preliminares de projeto os
possiveis problemas e interferencias de projetos. III esta errada pois como produto final temos projetos de
alta qualidade e baixo erro de projeto nas fases de obra. IV esta correto.
6 Marcar para revisão
�EBSERH � 2013 � Adaptada) A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e
urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É
comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e
dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa
correta.
Building Integration Management (com tradução livre para Gerenciamento de Integração em Edifícios)
é a principal vantagem do software Autodesk Revit Architecture.
A Autodesk integraliza o processo de 'Building Information Modeling' (com tradução livre para
Modelagem Informacional de Construção) com versões como o Revit Architecture, Structure.
As concessionárias públicas não pretendem utilizar o BIM para otimizar o controle de águas e
esgotos, principalmente em prevenção aos desastres meteorológicos.
O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa
CorelDRAW (versão 13�, integrando desenhos técnicos precisos com a famosa capacidade de
ilustração da Corel.
O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa Revit,
podendo gerir produtos de arquitetura e de comunicação visual e projetos estruturais integrados.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. A sigla BIM significa 'Building Information Modeling', que pode ser traduzido
como Modelagem Informacional de Construção. A empresa Autodesk é conhecida por integrar o processo
BIM em suas versões de softwares como o Revit Architecture e Structure. É importante ressaltar que,
apesar de existirem diversas ferramentas que auxiliam no processo BIM, a integração entre o software
CorelDraw e um plugin chamado CorelBIM, assim como entre o Illustrator e o Revit, não existe. Além disso,
vale lembrar que há uma legislação que obriga o uso de BIM em aprovações de projetos públicos,
evidenciando a importância e a relevância dessa tecnologia no campo da arquitetura e do urbanismo.
7 Marcar para revisão
�IF Farroupilha - RS � 2016 � Adaptada) O conceito de Building Information Modeling �BIM) vem trazendo
mudanças nos processos, nas tecnologias e nas estruturas das equipes de trabalho da indústria da arquitetura,
da engenharia e da construção. Indique a afirmativa que configura uma dessas mudanças.
É um processo que diz respeito somente ao planejamento arquitetônico digital, gerando dados que
auxiliam o processo de projeto.
A modelagem paramétrica, associada ao BIM, é definida como um conjunto de padrões de
representação para cada objeto que compõe o desenho 2D, sendo essas informações somente a
altura e largura do objeto.
O BIM é uma poderosa ferramenta para compatibilizar projetos e não possibilita a gestão de
informação ao longo de todo o ciclo de vida do empreendimento.
O BIM possibilita o aumento na integração entre equipes de diferentes áreas, processos de projetos
simultâneos e o desenvolvimento de modelos ricos em informações.
Os processos, baseados na tecnologia BIM, estão associados ao aumento da eficiência em algumas
fases do projeto, mas geram perdas e retrabalho na etapa de construção do edifício.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Building Information Modeling �BIM) não se limita apenas ao planejamento arquitetônico, mas abrange
todas as disciplinas de projeto. Além disso, os parâmetros envolvidos vão além da simples largura e
altura. O BIM é uma ferramenta que permite a gestão de informações ao longo de todo o ciclo de vida do
empreendimento, promovendo a integração entre equipes de diferentes áreas, permitindo processos de
projetos simultâneos e o desenvolvimento de modelos ricos em informações. Portanto, a alternativa D é a
correta, pois ela aborda essas características do BIM.
8 Marcar para revisão
�TJ�PR � 2013 � Adaptada)
A tecnologia BIM �Building Information Modeling ou Modelagem de Informação da Construção) é um conceito
que envolve a modelagem das informações de um edifício, criando um modelo digital integrado de todas as
disciplinas. Sobre essa tecnologia, assinale a alternativa correta.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados GIS �Geographic
Information System, ou Sistema de Informações Geográficas).
É um processo de geração e manutençãode dados que só pode ser utilizado somente durante a fase
de construção da obra.
Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o
projeto.
Trabalha com softwares de CAD que modelam e gerenciam apenas dados gráficos, permitindo a
geração automática de desenhos.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados CAD �Computer
Aided Design, Projeto Assistido por Computador).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia BIM, diferentemente do que é afirmado nas alternativas A, B, D e E, é baseada na modelagem
tridimensional e não bidimensional. Além disso, ela não se limita a ser utilizada apenas durante a fase de
construção da obra, como mencionado na alternativa B, e também não trabalha com softwares CAD,
como indicado na alternativa D. A alternativa C é a correta, pois a tecnologia BIM realmente trabalha com
elementos paramétricos, permitindo que sejam feitas alterações e atualizações em todo o projeto de forma
integrada.
9 Marcar para revisão
�MPE�PE � 2018� O Industry Foundation Classes �IFC�, que pode ser considerado parte do esforço internacional
de padronização ISO�STEP, é um formato de arquivo aberto e público, orientado a objetos 3D. É utilizado
para:
Modelar parametricamente projetos desenvolvidos com a tecnologia BIM.
Coordenar e integrar projetos de formas independentes sem integração.
Viabilizar a interoperabilidade e o trabalho colaborativo na plataforma BIM.
Permitir a modelagem de objetos tridimensionais e inserir informações utilizadas na indústria da
construção civil.
Extrair quantidades de materiais e serviços dos modelos BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Industry Foundation Classes �IFC) é um formato de arquivo que tem como principal função viabilizar a
interoperabilidade e o trabalho colaborativo na plataforma BIM, conforme indicado na alternativa C. Ele
não é utilizado para modelar parametricamente projetos, como sugere a alternativa A, nem para coordenar
e integrar projetos de formas independentes sem integração, como propõe a alternativa B. Além disso, o
IFC não é um software de modelagem, como poderia ser interpretado na alternativa D, e não permite a
extração de quantidades de materiais e serviços dos modelos BIM, como mencionado na alternativa E.
Portanto, a alternativa C é a correta, pois o IFC é uma extensão para compartilhamento de dados que
viabiliza a integração de dados entre softwares.
10 Marcar para revisão
Estamos passando por um momento de muitas transformações e mudanças na forma de trabalhar e projetar.
As metodologias de trabalho usadas anteriormente estão sendo substituídas pela nova metodologia BIM. A
respeito da evolução da representação gráfica para o setor na construção civil, pode-se afirmar que:
Até os anos 2000, os arquitetos desenhavam somente em papel vegetal e faziam a compatibilização
dos projetos usando mesas de luz e a sobreposição das folhas de papel vegetal.
Em 1982, a Autodesk lançou a primeira versão do Autocad, software que trabalha com a metodologia
BIM.
A transição entre o papel vegetal e o CAD ocorreu de forma muito rápida e todos os profissionais
passaram a usar a ferramenta assim que foi lançada no mercado.
A metodologia BIM surgiu nos anos 2000 e, em 2002, a Autodesk lançou o programa Revit, software
pioneiro e mais reconhecido mundialmente.
Em 2005 e 2010, foram assinados dois decretos �Dec.9.377 e Dec.10.306) no Brasil que incentivam o
uso do BIM no país e determinam as fases de implementação BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. A metodologia BIM �Building Information Modeling) surgiu nos anos 2000 como
uma evolução do processo de desenho e projeto na construção civil. Em 2002, a Autodesk lançou o Revit,
um software que trabalha com essa metodologia e é reconhecido mundialmente. As outras alternativas
apresentam informações incorretas ou imprecisas. Por exemplo, a transição do papel vegetal para o CAD
�Computer Aided Design) não foi rápida e imediata, como sugere a alternativa C. Além disso, os decretos
mencionados na alternativa E foram assinados em 2018 e 2020, não em 2005 e 2010. Portanto, a
alternativa D é a única que apresenta uma afirmação correta e precisa sobre a evolução da representação
gráfica na construção civil.
Questão 6 de 10
Corretas �9�
Incorretas �1�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Processo De Projeto De Aec: Bim e Construtibilidade Sair
Feedback
Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisãoMarcar questão para revisar antes de finalizar
�EBSERH � 2016 � Adaptada) Atualmente, temos disponíveis no mercado diversas possibilidades de softwares
para trabalharmos no setor da Construção Civil. Para o gerenciamento e a compatibilização de projetos em
ambiente BIM �Building Information Modeling), o software mais indicado é o:
AutoCad.
Revit.
Corel Draw.
Ms Project.
Sketchup.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O software mais adequado para a compatibilização de projetos em ambiente BIM é o Revit. Este software
é especialmente projetado para modelagem de informações de construção, permitindo a compatibilização
e o gerenciamento eficaz de projetos. Por outro lado, o AutoCAD, embora seja um software amplamente
utilizado na Construção Civil, não possui a funcionalidade de compatibilização e localização de
interferências de forma automática. O Corel Draw é um software voltado para a representação gráfica
vetorial, não sendo ideal para o gerenciamento de projetos de construção. O MS Project é um software de
planejamento e gerenciamento, mas não é específico para o ambiente BIM. Por fim, o Sketchup é um
software de modelagem, mas sem a capacidade de identificar interferências, tornando-o menos adequado
para a tarefa em questão.
2 Marcar para revisão
�ABIN � 2010 � Adaptada) "O termo 'prototipagem rápida' é utilizado para designar o conjunto de novas
tecnologias para produzir, em pouco tempo e com o mínimo de intervenção humana, peças virtuais precisas
de modelos CAD�3D."
Com base no trecho acima e nas novas técnicas computacionais aplicadas à arquitetura, julgue o item.
- Os softwares computacionais da plataforma BIM (building information modeling) tornam mais eficazes e
produtivas as tarefas de compatibilização de projetos complementares.
Sobre o item, assinale a alternativa totalmente correta.
Certo, pois com a tecnologia BIM podemos controlar e gerenciar as diversas disciplinas de projetos
em um único modelo de projeto.
Errado, pois a tecnologia CAD funciona melhor nesse ponto.
Errado, pois podemos usar softwares como Sketchup para compatibilizar projetos de forma eficiente.
Certo, pois a tecnologia CAD trabalha com parâmetros e interoperabilidade, podendo ajudar no
processo de compatibilização.
Errado, pois a tecnologia BIM não trabalha com modelos de projeto integrado.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia CAD não funciona melhor que o BIM com relação a compatibilidade e a CAD não trabalha co
parâmetros, mas sim a BIM. A tecnologia BIM trabalha com projetos integrados em uma única modelagem.
Já o Sketchup não é um software de modelagem BIM eficaz e completo.
3 Marcar para revisão
A metodologia BIM está sendo cada vez mais utilizada e empregada em diversas escalas de projeto. Temos
leis e decretosque incentivam a disseminação do BIM no Brasil e no mundo. A respeito da Modelagem de
Informação da Construção �Building Information Modeling - BIM�, assinale a alternativa correta.
O benefício da tecnologia BIM somente é atingido quando o projeto apresenta um número pequeno de
pessoas envolvidas.
A tecnologia BIM proporciona a construção de modelos digitais de edificações, mas reduz a
comunicação entre os vários atores envolvidos.
O modelo desenvolvido pela tecnologia BIM torna-se progressivamente mais benéfico quando
desenvolvido nas fases finais da construção.
Com a tecnologia BIM é possível construir um modelo virtual digital da edificação que contempla sua
geometria aproximada, assim como outros dados genéricos para suporte à construção.
A tecnologia BIM não faz uso de tecnologias tais como, realidade aumentada e realidade virtual.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A metodologia BIM é uma ferramenta que incentiva e aumenta a comunicação e integração entre os
diversos envolvidos no projeto, a partir do Processo de Projeto Integrado. Contrariamente ao que é
afirmado na alternativa A, o benefício da tecnologia BIM não está restrito a projetos com um número
pequeno de pessoas envolvidas. Na verdade, o BIM é especialmente útil em projetos complexos com
muitos participantes, pois facilita a coordenação e a comunicação entre as partes. Além disso, a
metodologia BIM deve ser empregada desde as fases iniciais do projeto, pois permite a criação de
geometrias precisas com dados exatos e a utilização de tecnologias como realidade aumentada e
realidade virtual, contrariando as afirmações das alternativas C e E.
4 Marcar para revisão
O modelo federado é o modelo destinado a agrupar os demais modelos, tais como o modelo arquitetônico,
estrutural, elétrico, entre outras disciplinas. A federação do modelo ocorre em softwares de Gestão como
Navisworks, onde são compatibilizados todos os projetos, graças à interoperabilidade (arquivos em IFC�, que
facilitam o fluxo de informações, dados e geometrias entre os projetistas que desenvolvem determinado
projeto. São características de um modelo federado, EXCETO�
Permite acesso para visualizar possíveis incompatibilidades nos projetos, a partir da ferramenta
"detecção de colisão" ou "clash detection";
Limitado ao desenvolvimento das etapas iniciais do projeto (estudos preliminares e anteprojeto);
Composto pela união de todas as disciplinas de projeto em um único modelo;
Armazena todas as informações do projeto das diversas disciplinas;
Pode ser hospedado na nuvem em plataformas de gestão BIM para que todos os profissionais
envolvidos tenham acesso.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa B é a única que não representa uma característica do modelo federado. O modelo federado
não é limitado ao desenvolvimento das etapas iniciais do projeto, como estudos preliminares e
anteprojeto. Na verdade, ele pode ser usado em todas as etapas do projeto. Sua principal função é
compatibilizar os projetos e identificar incompatibilidades em todas as fases do projeto, principalmente no
projeto executivo. Portanto, a afirmação de que o modelo federado é limitado às etapas iniciais do projeto
é incorreta.
5 Marcar para revisão
�UFRN � 2015� A tecnologia BIM está relacionada a uma metodologia de trabalho ligada a sistemas
informatizados, apresentando como objetivo principal, promover o planejamento e gerenciamento de todas as
etapas da obra. Outras características dessa tecnologia são: abrange geometria, relações espaciais,
informações geográficas, as quantidades e as propriedades construtivas de componentes, além de ser
utilizada para demonstrar todas as etapas da construção, incluindo os processos construtivos e fases de
instalação.
Considere as afirmativas a seguir, referentes aos avanços que os sistemas BIM podem trazer para a indústria
da construção civil quando bem empregados
I � A minimização de problemas frequentes tais como a fragmentação das etapas de projeto
II � A identificação tardia de interferências entre projeto arquitetônico e projetos complementares
III � A economia de materiais, retrabalho, alto custo da produção e baixa qualidade dos produtos.
IV � A função estratégica para redução dos riscos e possibilidade de respostas mais rápidas as mudanças.
Dentre as afirmativas, estão corretas:
I e III.
II e III.
II e IV.
I e IV.
I, II, II e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I esta correta pois o BIM permite que os profissionais envolvidos trabalhem em conjunto desde as fases
iniciais do projeto. II esta errado pois pode ser identificado desde as fases preliminares de projeto os
possiveis problemas e interferencias de projetos. III esta errada pois como produto final temos projetos de
alta qualidade e baixo erro de projeto nas fases de obra. IV esta correto.
6 Marcar para revisão
�EBSERH � 2013 � Adaptada) A crescente adoção de tecnologias BIM pelos profissionais de arquitetura e
urbanismo requer a atualização de muitos profissionais. BIM é, na realidade, um processo e não um produto. É
comum que os produtos BIM sejam desenvolvidos com o uso de muitos programas, de várias empresas, e
dificilmente um processo BIM será desenvolvido por um único software. Sobre BIM, assinale a alternativa
correta.
Building Integration Management (com tradução livre para Gerenciamento de Integração em Edifícios)
é a principal vantagem do software Autodesk Revit Architecture.
A Autodesk integraliza o processo de 'Building Information Modeling' (com tradução livre para
Modelagem Informacional de Construção) com versões como o Revit Architecture, Structure.
As concessionárias públicas não pretendem utilizar o BIM para otimizar o controle de águas e
esgotos, principalmente em prevenção aos desastres meteorológicos.
O programa Autodesk Revit trabalha o processo BIM com a versão mais recente do programa
CorelDRAW (versão 13�, integrando desenhos técnicos precisos com a famosa capacidade de
ilustração da Corel.
O programa Adobe Illustrator oferece integração ao processo BIM por meio do programa Revit,
podendo gerir produtos de arquitetura e de comunicação visual e projetos estruturais integrados.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. A sigla BIM significa 'Building Information Modeling', que pode ser traduzido
como Modelagem Informacional de Construção. A empresa Autodesk é conhecida por integrar o processo
BIM em suas versões de softwares como o Revit Architecture e Structure. É importante ressaltar que,
apesar de existirem diversas ferramentas que auxiliam no processo BIM, a integração entre o software
CorelDraw e um plugin chamado CorelBIM, assim como entre o Illustrator e o Revit, não existe. Além disso,
vale lembrar que há uma legislação que obriga o uso de BIM em aprovações de projetos públicos,
evidenciando a importância e a relevância dessa tecnologia no campo da arquitetura e do urbanismo.
7 Marcar para revisão
�IF Farroupilha - RS � 2016 � Adaptada) O conceito de Building Information Modeling �BIM) vem trazendo
mudanças nos processos, nas tecnologias e nas estruturas das equipes de trabalho da indústria da arquitetura,
da engenharia e da construção. Indique a afirmativa que configura uma dessas mudanças.
É um processo que diz respeito somente ao planejamento arquitetônico digital, gerando dados que
auxiliam o processo de projeto.
A modelagem paramétrica, associada ao BIM, é definida como um conjunto de padrões de
representação para cada objeto que compõe o desenho 2D, sendo essas informações somente a
altura e largura do objeto.
O BIM é uma poderosa ferramenta para compatibilizar projetos e não possibilita a gestão de
informação ao longo de todoo ciclo de vida do empreendimento.
O BIM possibilita o aumento na integração entre equipes de diferentes áreas, processos de projetos
simultâneos e o desenvolvimento de modelos ricos em informações.
Os processos, baseados na tecnologia BIM, estão associados ao aumento da eficiência em algumas
fases do projeto, mas geram perdas e retrabalho na etapa de construção do edifício.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Building Information Modeling �BIM) não se limita apenas ao planejamento arquitetônico, mas abrange
todas as disciplinas de projeto. Além disso, os parâmetros envolvidos vão além da simples largura e
altura. O BIM é uma ferramenta que permite a gestão de informações ao longo de todo o ciclo de vida do
empreendimento, promovendo a integração entre equipes de diferentes áreas, permitindo processos de
projetos simultâneos e o desenvolvimento de modelos ricos em informações. Portanto, a alternativa D é a
correta, pois ela aborda essas características do BIM.
8 Marcar para revisão
�TJ�PR � 2013 � Adaptada)
A tecnologia BIM �Building Information Modeling ou Modelagem de Informação da Construção) é um conceito
que envolve a modelagem das informações de um edifício, criando um modelo digital integrado de todas as
disciplinas. Sobre essa tecnologia, assinale a alternativa correta.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados GIS �Geographic
Information System, ou Sistema de Informações Geográficas).
É um processo de geração e manutenção de dados que só pode ser utilizado somente durante a fase
de construção da obra.
Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o
projeto.
Trabalha com softwares de CAD que modelam e gerenciam apenas dados gráficos, permitindo a
geração automática de desenhos.
A base para a tecnologia BIM é a modelagem bidimensional, apoiada em dados CAD �Computer
Aided Design, Projeto Assistido por Computador).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tecnologia BIM, diferentemente do que é afirmado nas alternativas A, B, D e E, é baseada na modelagem
tridimensional e não bidimensional. Além disso, ela não se limita a ser utilizada apenas durante a fase de
construção da obra, como mencionado na alternativa B, e também não trabalha com softwares CAD,
como indicado na alternativa D. A alternativa C é a correta, pois a tecnologia BIM realmente trabalha com
elementos paramétricos, permitindo que sejam feitas alterações e atualizações em todo o projeto de forma
integrada.
9 Marcar para revisão
�MPE�PE � 2018� O Industry Foundation Classes �IFC�, que pode ser considerado parte do esforço internacional
de padronização ISO�STEP, é um formato de arquivo aberto e público, orientado a objetos 3D. É utilizado
para:
Modelar parametricamente projetos desenvolvidos com a tecnologia BIM.
Coordenar e integrar projetos de formas independentes sem integração.
Viabilizar a interoperabilidade e o trabalho colaborativo na plataforma BIM.
Permitir a modelagem de objetos tridimensionais e inserir informações utilizadas na indústria da
construção civil.
Extrair quantidades de materiais e serviços dos modelos BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O Industry Foundation Classes �IFC) é um formato de arquivo que tem como principal função viabilizar a
interoperabilidade e o trabalho colaborativo na plataforma BIM, conforme indicado na alternativa C. Ele
não é utilizado para modelar parametricamente projetos, como sugere a alternativa A, nem para coordenar
e integrar projetos de formas independentes sem integração, como propõe a alternativa B. Além disso, o
IFC não é um software de modelagem, como poderia ser interpretado na alternativa D, e não permite a
extração de quantidades de materiais e serviços dos modelos BIM, como mencionado na alternativa E.
Portanto, a alternativa C é a correta, pois o IFC é uma extensão para compartilhamento de dados que
viabiliza a integração de dados entre softwares.
10 Marcar para revisão
Estamos passando por um momento de muitas transformações e mudanças na forma de trabalhar e projetar.
As metodologias de trabalho usadas anteriormente estão sendo substituídas pela nova metodologia BIM. A
respeito da evolução da representação gráfica para o setor na construção civil, pode-se afirmar que:
Até os anos 2000, os arquitetos desenhavam somente em papel vegetal e faziam a compatibilização
dos projetos usando mesas de luz e a sobreposição das folhas de papel vegetal.
Em 1982, a Autodesk lançou a primeira versão do Autocad, software que trabalha com a metodologia
BIM.
A transição entre o papel vegetal e o CAD ocorreu de forma muito rápida e todos os profissionais
passaram a usar a ferramenta assim que foi lançada no mercado.
A metodologia BIM surgiu nos anos 2000 e, em 2002, a Autodesk lançou o programa Revit, software
pioneiro e mais reconhecido mundialmente.
Em 2005 e 2010, foram assinados dois decretos �Dec.9.377 e Dec.10.306) no Brasil que incentivam o
uso do BIM no país e determinam as fases de implementação BIM.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. A metodologia BIM �Building Information Modeling) surgiu nos anos 2000 como
uma evolução do processo de desenho e projeto na construção civil. Em 2002, a Autodesk lançou o Revit,
um software que trabalha com essa metodologia e é reconhecido mundialmente. As outras alternativas
apresentam informações incorretas ou imprecisas. Por exemplo, a transição do papel vegetal para o CAD
�Computer Aided Design) não foi rápida e imediata, como sugere a alternativa C. Além disso, os decretos
mencionados na alternativa E foram assinados em 2018 e 2020, não em 2005 e 2010. Portanto, a
alternativa D é a única que apresenta uma afirmação correta e precisa sobre a evolução da representação
gráfica na construção civil.
Questão 6 de 10
Corretas �9�
Incorretas �1�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Processo De Projeto De Aec: Bim e Construtibilidade Sair
Feedback
Você acertou 9 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisãoMarcar questão para revisar antes de finalizar
�EBSERH � 2016 � Adaptada) Atualmente, temos disponíveis no mercado diversas possibilidades de softwares
para trabalharmos no setor da Construção Civil. Para o gerenciamento e a compatibilização de projetos em
ambiente BIM �Building Information Modeling), o software mais indicado é o:
AutoCad.
Revit.
Corel Draw.
Ms Project.
Sketchup.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O software mais adequado para a compatibilização de projetos em ambiente BIM é o Revit. Este software
é especialmente projetado para modelagem de informações de construção, permitindo a compatibilização
e o gerenciamento eficaz de projetos. Por outro lado, o AutoCAD, embora seja um software amplamente
utilizado na Construção Civil, não possui a funcionalidade de compatibilização e localização de
interferências de forma automática. O Corel Draw é um software voltado para a representação gráfica
vetorial, não sendo ideal para o gerenciamento de projetos de construção. O MS Project é um software de
planejamento e gerenciamento, mas não é específico para o ambiente BIM. Por fim, o Sketchup é um
software de modelagem, mas sem a capacidade de identificar interferências, tornando-o menos adequado
para a tarefa em questão.
2 Marcar para revisão
�ABIN
