Dimensionamento de Hidrômetros

Prévia do material em texto

APOL 01 – 2ª TENTATIVA- Instalações Hidráulicas Prediais - CLECÍ
Questão 1/10 - Instalações Hidráulicas Prediais

O consumo estimado de água potável em uma residência é um dos fatores que determinam o dimensionamento de um hidrômetro, conforme pode-se visualizar nos dados da Tabela 1.

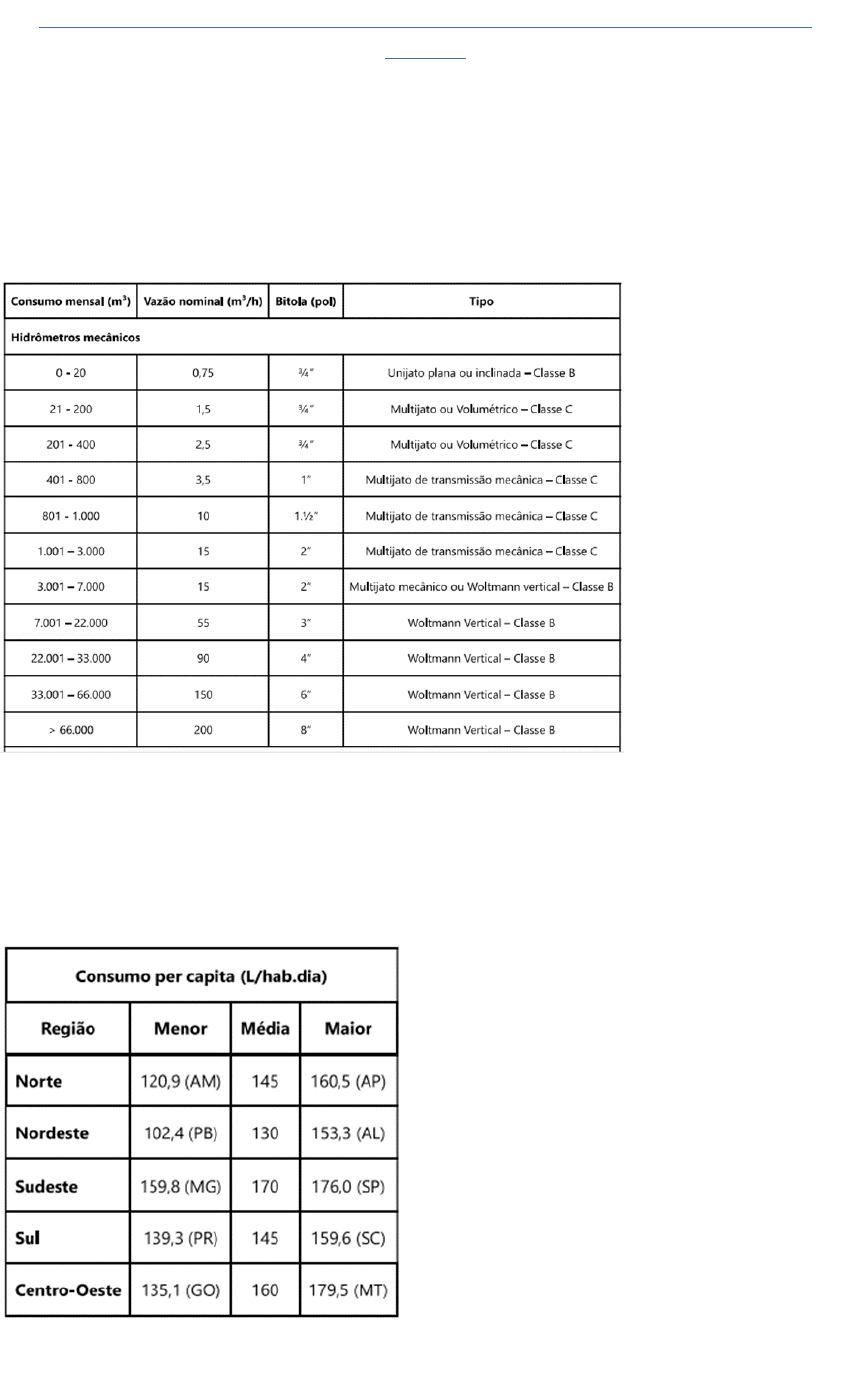

TABELA 1 – Dimensionamento de hidrômetros – SANEPAR.
Fonte: Elaborada por César Augusto Marin com base em SANEPAR, 2019.
A tabela 2 demonstra a média do consumo de água nas cinco regiões do Brasil.

TABELA 2 – Consumo de água per capita no Brasil.
Fonte: Brasil, 2021.
Considere uma residência situada na região sul do Brasil, onde habitam 10 pessoas. Assumindo apenas os dados de consumo demonstrados nas TABELAS 1 e 2, determine qual será o tipo de hidrômetro e sua bitola:

	B

	Tipo: multijato ou volumétrico - classe C. Bitola: 3/4”.
Questão 2/10 - Instalações Hidráulicas Prediais
 Após a definição do traçado da tubulação de acordo com a planta baixa e o layout dos ambientes, é possível dimensionar os sub-ramais da instalação. Uma das formas de dimensionamento pode ser feita a partir das tabelas a seguir:

TABELA 1 – Diâmetros de conexão com peças hidráulicas.
Fonte: Creder, 2018.
TABELA 2 – Método das seções equivalentes.
Fonte: Creder, 2018.
Na FIGURA 1 abaixo, está representada, em perspectiva, uma instalação de água fria de um banheiro coletivo com três vasos sanitários.
FIGURA 1
Fonte: Liliana Suemi Nakakogue.
Com base no projeto da FIGURA 1 e dimensionando esta tubulação a partir do método que leva em conta os dados das TABELAS 1 e 2 acima, analise as afirmativas a seguir:

I. Pode-se adotar DN = 40mm para a tubulação da coluna de água AF 1.
II. Pela TABELA 1, para os 3 vasos sanitários, temos: ½” + ½” + ½”.
III. O diâmetro nominal da tubulação deve ser de 2”.
Segundo as afirmativas propostas, assinale a alternativa correta:

	C

	Apenas a afirmativa III está correta
Questão 3/10 - Instalações Hidráulicas Prediais

O valor do consumo de água depende naturalmente da destinação ou finalidade do prédio cuja necessidade de abastecimento se esta´ procurando determinar. Edifícios residenciais, comerciais, industriais, hospitalares, hoteleiros, escolares etc., cada qual apresenta condições peculiares que devem ser levadas em consideração no projeto das instalações de abastecimento e distribuição de água.
Macintyre, Archibald Joseph. Instalações hidráulicas: prediais e industriais - Rio de Janeiro: LTC, 2017.
A tabela abaixo indica uma estimativa para os cálculos de consumo diário de acordo com os tipos de serviços realizados:
TABELA 2 – Consumo estimado de espaços públicos e comerciais.
Fonte: Creder, 2018.
Uma lavanderia disponibiliza aos clientes 20 máquinas de lavar roupas, 70% delas têm capacidade para 10kg de roupas secas e 30% têm capacidade para 14kg de roupas secas. Se cada uma das máquinas consegue operar no máximo 10 vezes ao dia, determine qual será o máximo de consumo de água diário:

	B

	67200 litros.
Questão 4/10 - Instalações Hidráulicas Prediais

Um desconector é um elemento provido de um fecho hídrico cujo funcionamento tem por finalidade manter uma camada de água represada em seu interior, e é um dispositivo comumente presente em uma instalação hidráulica.
Porque
Na ausência deste fecho hídrico, uma instalação hidráulica poderia tornar-se vulnerável ao retorno dos efluentes, e tal elemento impede o refluxo de água.
A respeito das assertivas acima, assinale a opção correta.

	B

	A assertiva II é uma proposição falsa e a I é verdadeira.
Questão 5/10 - Instalações Hidráulicas Prediais

As caixas de inspeção e passagem são elementos muito utilizados nas instalações de esgoto. Estas caixas, que podem ser pré-fabricadas em diversos materiais ou executadas no próprio local da obra, oferecem praticidade e rapidez na execução de vistorias, reparos e desobstrução, além de apresentar outras várias funções.
Analise as afirmativas que correspondem ao conteúdo abordado nas rotas e marque V para as verdadeiras e F para as falsas:

( ) As dimensões de uma caixa de inspeção podem ser de 1x1x1(m) (CxLxP).
( ) A distância entre as duas caixas de inspeção deve ser superior a 25m.
( ) Em uma caixa de inspeção o tubo de entrada não pode estar no mesmo nível do tubo de saída.
( ) Se na entrada de uma caixa de passagem há um tubo de 40mm, o tubo de saída também pode ter 40mm.

Marque a sequência correta:

	A

	V, F, F, F
Questão 6/10 - Instalações Hidráulicas Prediais

Em uma caixa de gordura deve haver um sistema para que a gordura se acumule em seu interior e seja removida posteriormente, para tanto, o tubo de entrada da caixa deve estar posicionado um pouco abaixo do nível do tubo de saída.
Porque
A altura entre a entrada e a saída deve ser suficiente para reter a gordura, evitando o arraste do material acumulado em seu interior.
A respeito das assertivas acima, assinale a opção correta.

	B

	A assertiva I é uma proposição falsa e a II é verdadeira.
Questão 7/10 - Instalações Hidráulicas Prediais

Grande parte das concessionárias de água recomendam que em instalações residenciais com mais de dois pisos acima do nível da rua, é necessário prever sistemas elevatórios, ou seja, uma alimentação por meio de bombas para suprir o fornecimento das residências situadas acima deste nível. Para o bom funcionamento de uma bomba, é admissível que ela possa enviar 20% do volume diário em cada hora de funcionamento:
Utilizando o mesmo consumo da residência com o mesmo número de moradores da questão anterior, que é, um imóvel na região sul do Brasil, com 10 habitantes, logo:
TABELA 2 – Consumo de água per capita no Brasil.
Fonte: Brasil, 2021.
E Lembrando que os coeficientes k1 e k2 são:
Conforme o conteúdo abordado na Rota 2, tema 1.2, determine o consumo esperado do dia de maior consumo, a vazão de bombeamento e o tempo necessário que a bomba irá operar para suprir este consumo:

	C

	1,74m³/dia, 0,35m³/h e 4,9h.
Questão 8/10 - Instalações Hidráulicas Prediais

A vazão máxima possível é a vazão instantânea resultante da utilização de todos os aparelhos sanitários ao mesmo tempo. O exemplo da figura abaixo representa uma distribuição em um lavabo, um banheiro e uma área de serviço, e seus respectivos aparelhos sanitários.
Fonte: Liliana Suemi Nakakogue.
A tabela abaixo apresenta uma lista com alguns aparelhos sanitários e suas respectivas informações:
TABELA – Vazão e pesos das peças sanitárias.
Fonte: Azevedo Netto, 2018.
De acordo com os aparelhos sanitários representados na figura e com os dados obtidos a partir da tabela, determine qual é o cálculo da vazão do projeto:

	C

	2,65 litros por segundo.
Questão 9/10 - Instalações Hidráulicas Prediais

Um subsistema de coleta e transporte é o conjunto de aparelhos sanitários, tubulações e acessórios destinados a captar o esgoto sanitário e conduzi-lo a um destino adequado. Assim, cada aparelho sanitário precisa de uma tubulação específica que deve ser dimensionada a partir de um layout definido e conforme as tabelas a seguir.

TABELA 1 – Unidades de Hunter de contribuição dos aparelhos sanitários e diâmetro nominal mínimo dos ramais de descarga.
TABELA 2 – Dimensionamento dos ramais de esgoto.
Fonte: ABNT, 1999.
Considere o layout proposto na FIGURA 1, trata-se de um banheiro com uma pia, um vaso sanitário e um chuveiro, com o seu respectivo sistema de coleta:

FIGURA 1 – Banheiro residencial -Tubulação de esgoto.
Fonte: Liliana Suemi Nakakogue.
Analise as afirmativas abaixo relacionadas com a tubulação de esgoto representada na FIGURA 1, com as informações contidas nas TABELAS 1 e 2, e marque V para as verdadeiras e F para as falsas:

( ) O ramal de descarga do vaso sanitário pode ter 1% de inclinação.
( ) O ramal de esgoto possui UHC = 2 + 1 + 6 = 9 e pode ter DN = 75mm.
( ) O ramal de descarga da pia e chuveiro possui UHC = 3 e pode ter DN = 40mm.
( ) Nota-se a ausência de uma coluna de ventilação neste trecho do projeto.
Marque a sequência correta:

	B

	V, F, V, F
Questão10/10 - Instalações Hidráulicas Prediais

O consumo de água em uma edificação pode ser dimensionado de acordo com o número de pessoas que a ocupam. Para dimensionar o consumo médio de água em um grande restaurante, cujo salão de refeições apresenta uma área de 1400m² é necessário, inicialmente, calcular qual é a capacidade máxima de pessoas que o local suporta de acordo com a tabela abaixo.
TABELA – Consumo de água per capita no Brasil.
Fonte: Brasil,2021.
O reservatório de água deve conter um volume capaz de atender no mínimo 24h de consumo normal no edifício, sendo assim, é possível estimar o volume de água necessário para atender um dia de funcionamento do restaurante.
De acordo com a tabela 2, é possível calcular qual o volume diário para atender a demanda do estabelecimento.
TABELA 2 – Consumo estimado de espaços públicos e comerciais.
Fonte: Creder, 2018.
De acordo com as informações sobre o restaurante e os dados das tabelas 1 e 2, assinale a alternativa que corresponde, respectivamente, ao número máximo de pessoas que o ambiente em questão suporta, e, o volume de água para suprir a necessidade do restaurante, supondo que o estabelecimento sirva em média uma refeição por cliente, em um dia em que atenda a quantidade de clientes igual ao número máximo da ocupação do local:

	A

	1000 pessoas e 25000 litros.
