Trabalho de Desenho Universal

Prévia do material em texto

0 0,5 1m
Discente: Beatriz Cavalcanti Docentes: Mayara Dias e Helena Rodi Disciplina: Desenho universal 28 . 02 . 25 1/3UFMS

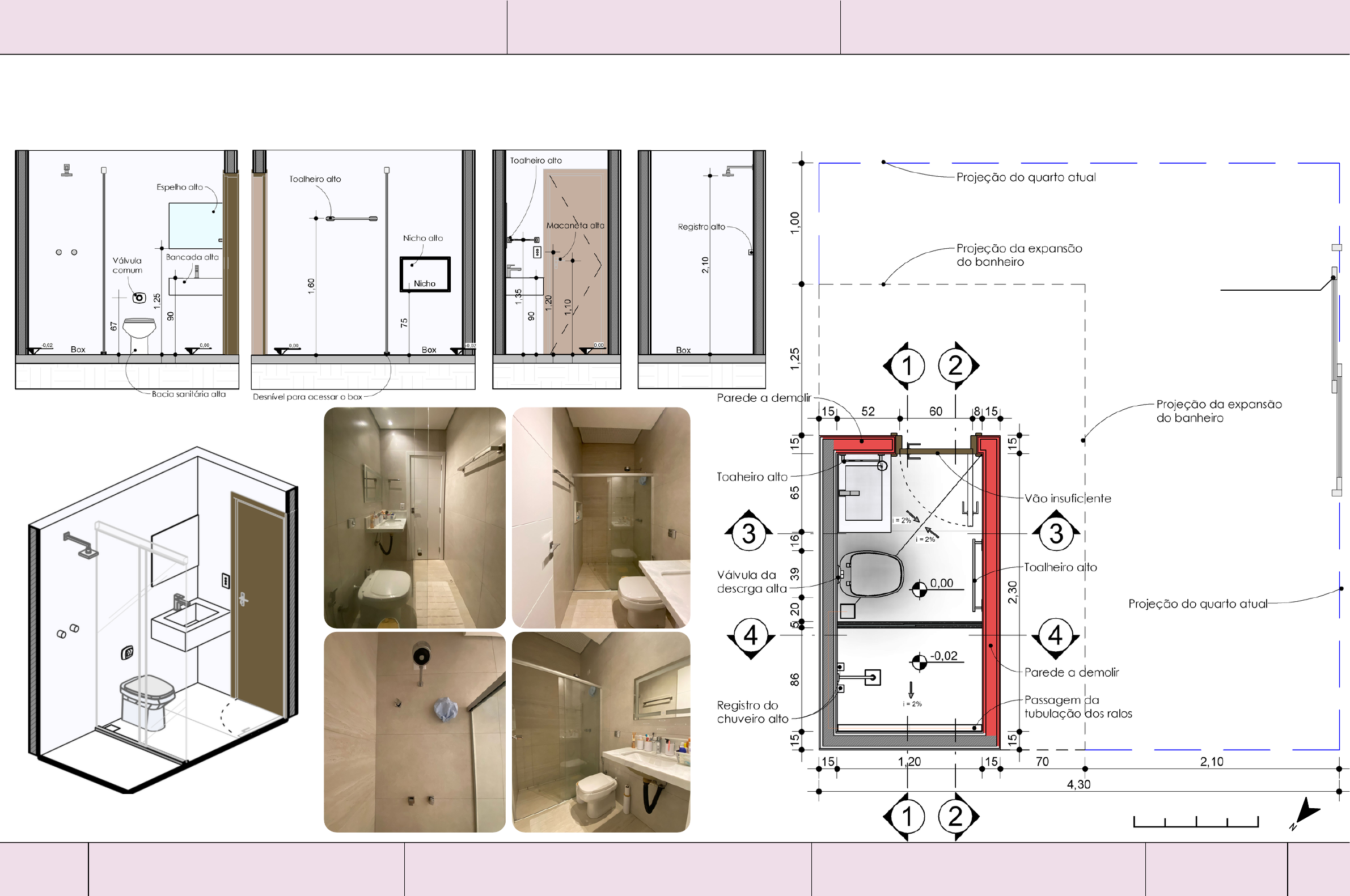

O banheiro original apresenta diversos empecilhos para a acessibilidade de uma pessoa cadeirante como porta de entrada, box e espaços no geral
muito pequenos, toalheiros, registros e bancada altos demais, além da ausência de qualquer tipo de barra de segurança. A reforma busca aumentar
o banheiro para a área do quarto, projeção destacada em azul, sem prejudicar o acesso e o uso desse cômodo e mantendo a parede hidráulica.
Atividade: Banheiro acessível para um cadeirante Conteúdo da Prancha: Situação atual do ambiente Cômodo: Banheiro de uma suíte
CORTE 1
Acesso quarto
CORTE 2 CORTE 3 CORTE 4
Discente: Beatriz Cavalcanti Docentes: Mayara Dias e Helena Rodi Disciplina: Desenho universal 28 . 02 . 25 2/3UFMS
Atividade: Banheiro acessível para um cadeirante Conteúdo da Prancha: Comentários sobre a norma Cômodo: Banheiro de uma suíte
Pia a 80cm de altura;
Torneira com alavanca;
Barras de apoio horizontais
e verticais.
PIA
Banco recolhível no box a 46 cm de altura;
Barras de segurança laterais e horizontais;
Registro do chuveiro monocomando e a 1 metro de altura.
BOX
BACIA SANITÁRIA
altura da bacia de 46 cm;
Papeleira a 55 cm de altura.
Válvula da descarga a 1 metro de altura;
Barras de segurança laterais e horizontais.
CIRCULAÇÃO
Área de manobra com raio de 1,50 metros;
Área de transferência de 80 cm por 1,20 metros.
DEMAIS ALCANCES
Espelho e toalheiros dentro da faixa de alcance;
Maçaneta a uma altura entre 80 cm e 1,10
metros de altura.
É importante destacar que a reforma proposta consiste em adaptar o banheiro para uma pessoa cadeirante, todas as alterações estão de acordo
com a norma NBR 9050, a seguir serão expostos os trechos da norma que serviram de base para as mudanças feitas no projeto do banheiro original:
Discente: Beatriz Cavalcanti Docentes: Mayara Dias e Helena Rodi Disciplina: Desenho universal 28 . 02 . 25 3/3UFMS
Atividade: Banheiro acessível para um cadeirante Conteúdo da Prancha: Proposta para novo banheiro Cômodo: Banheiro de uma suíte
0 0,5 1m
CORTE 8CORTE 6
CORTE 5 CORTE 7
Por fim, com as mudanças
propostas, seguindo
devidamente a norma NBR
9050, o banheiro se
tornaria acessível para
uma pessoa cadeirante.
