Simulado refrigeração e climatização_prova

Prévia do material em texto

A
B
C
D
E
1 Marcar para revisão

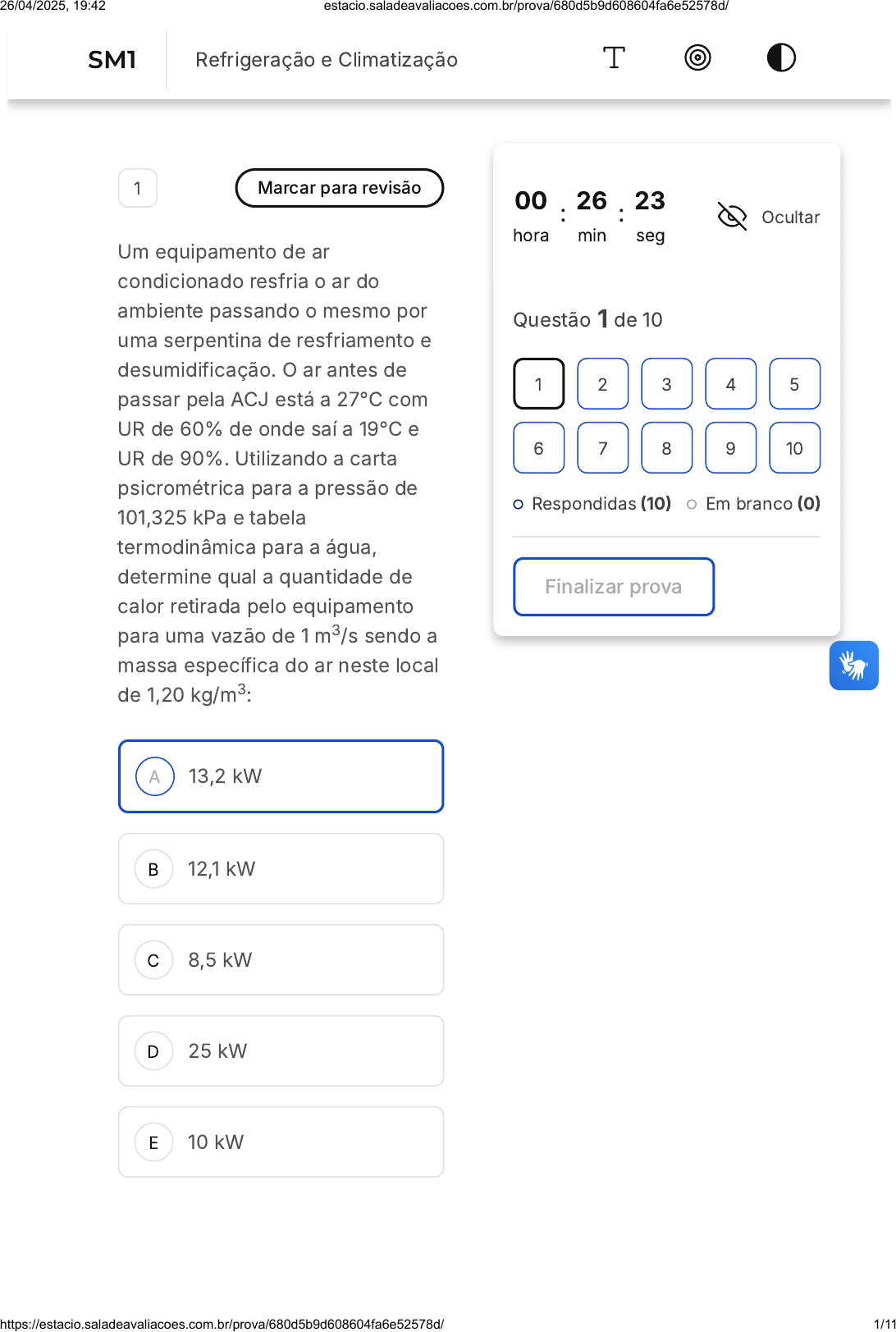

Um equipamento de ar
condicionado resfria o ar do
ambiente passando o mesmo por
uma serpentina de resfriamento e
desumidificação. O ar antes de
passar pela ACJ está a 27°C com
UR de 60% de onde saí a 19°C e
UR de 90%. Utilizando a carta
psicrométrica para a pressão de
101,325 kPa e tabela
termodinâmica para a água,
determine qual a quantidade de
calor retirada pelo equipamento
para uma vazão de 1 m /s sendo a
massa específica do ar neste local
de 1,20 kg/m :
3
3
13,2 kW
12,1 kW
8,5 kW
25 kW
10 kW
00
hora
: 26
min
: 23
seg
Ocultar
Questão 1 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM1 Refrigeração e Climatização
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 1/11
A
B
C
D
E
2 Marcar para revisão
A psicrometria é o ramo da ciência
dedicado à análise das
propriedades físicas e
termodinâmicas das misturas
entre gases e vapor e suas
aplicações práticas. Utilizando as
equações de propriedades
psicrométricas e tabelas
termodinâmicas para a água,
verifique qual a umidade relativa
do ar que está em um ambiente
cuja pressão é de 100 kPa a
temperatura de bulbo seco é de
35°C e a pressão parcial do vapor
é de 3,95 kPa.
60%
70%
80%
90%
100%
3 Marcar para revisão
O desenvolvimento dos fluidos
refrigerantes, sem dúvida, foi um
ponto marcante na história da
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 2/11
A
B
C
D
E
refrigeração. A partir deste
momento, foi possível utilizar
fluidos que fossem menos
perigosos em relação ao
manuseio. Entretanto, após a
descoberta de que estes fluidos
atacavam a camada de ozônio e
afetavam o aquecimento global,
foram necessárias novas
pesquisas para encontrar fluidos
que não agredissem a natureza. O
fluido que mais agride a natureza
é o CFC. O que significa CFC?
Carbonoferrochumbo.
Cloroferrocarbono.
Clorofluorcarbono.
Hidrofluorcarbono.
Hidroclorofluor.
4 Marcar para revisão
Para fins didáticos, na
termodinâmica, várias
considerações podem ser feitas.
Sendo o ar seco considerado um
gás ideal, qual seria sua massa
específica para uma condição de
pressão igual a 50 kPa
(manométrico) em um reservatório
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 3/11
A
B
C
D
E
A
B
localizado no nível do mar se sua
temperatura for de 60°C?
1,58 kg/m3
2,00 kg/m3
2,15 kg/m3
1,70 kg/m3
1,20 kg/m3
5 Marcar para revisão
Pensando nas diversas aplicações
possíveis para o sistema de ar
condicionado, a sala limpa é uma
aplicação com muitas
particularidades. A função deste
tipo de aplicação é:
Pressurizar as escadas
para evitar que haja
problemas de incêndio.
Controlar a umidade,
evitando problemas de
descarga estática.
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 4/11
C
D
E
É uma aplicação de
conforto hospitalar que
tem como objetivo evitar
a contaminação em salas
de cirurgia.
Evitar a contaminação
por agentes externos em
laboratório crítico e em
montagem de
componentes
eletrônicos.
É uma aplicação
específica para
datacenter com a
finalidade de evitar
lentidão na transmissão
de dados.
6 Marcar para revisão
(UECE-CEV - 2018 - Adaptada).
Um refrigerador mantém um
ambiente a -23 °C quando a
temperatura externa é de 23 °C.
Sabendo que é retirado calor do
ambiente refrigerado a uma taxa
de 10.000 kJ/h, e que a
quantidade de energia necessária
para operar o refrigerador é de
2.500 kJ/h, pode-se afirmar
corretamente que o coeficiente de
performance desse refrigerador é:
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 5/11
A
B
C
D
E
A
B
5.
3.
6.
4.
7.
7 Marcar para revisão
(NC-UFRP - 2015 - Adaptada).
Uma máquina frigorífica é um tipo
de máquina térmica geradora que
transforma algum tipo de energia,
habitualmente mecânica, em
energia térmica para obter e
manter em um recinto uma
temperatura menor que a
temperatura exterior. Em uma
máquina frigorífica funcionando
com um ciclo de refrigeração por
compressão de vapor, o
componente responsável por
retirar calor do meio a ser
resfriado é denominado:
Evaporador.
Compressor.
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 6/11
C
D
E
Expansor termostático.
Condensador.
Centrífuga.
8 Marcar para revisão
(CEV-URCA - 2021 - Adaptada).
Um sistema de refrigeração por
compressão a vapor ideal é
mostrado na figura para dois
refrigerantes R1 e R2, com
temperatura no evaporador de -5
°C e 38 °C no condensador, assim
como propriedades dos pontos
segundo a tabela. O trabalho
executado pelos compressores é
de 20 kJ/kg e 24 kJ/kg, para R1 e
R2, respectivamente. Analise as
afirmativas sobre os dados
apresentados para os
refrigerantes:
Estados
T
[°C]
h de
R1
[kJ/kg]
h de
R2
[kJ/kg]
1 -5 185 396
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 7/11
A
B
C
D
E
2 38 205 490
3 38 72 253
4 -5 72 253
I. O refrigerante R1 consome
maior energia e possui maior
COP que R2;
II. O refrigerante R2 consome
maior energia e possui menor
COP que R1;
III. O COP máximo para o
sistema analisado é maior que 6.
Está correto o que se afirma em:
Apenas II.
Apenas I.
Apenas I e III.
Apenas III.
Apenas II e III.
9 Marcar para revisão
(FADESP - 2018 - Adaptada). Na
figura a seguir o diagrama
esquemático é utilizado para
representar os ciclos de
refrigeração por compressão de
vapor ideal e real. A identificação
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 8/11
A
B
C
correta dos elementos númerados
é a que se afirma em:
1- subresfriamento, 2-
processo politrópico, 3-
queda de pressão e 4-
superaquecimento.
1- processo politrópico,
2- queda de pressão, 3-
superaquecimento e 4-
subresfriamento.
1- superaquecimento, 2-
queda de pressão, 3-
processo politrópico e 4-
subresfriamento.
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 9/11
D
E
1- subresfriamento, 2-
superaquecimento, 3-
queda de pressão e 4-
processo politrópico.
1- queda de pressão, 2-
subresfriamento, 3-
processo politrópico e 4-
superaquecimento.
10 Marcar para revisão
(FEPESE - 2018 - Adaptada). O
ciclo de refrigeração pode ser
usado para resfriar placas de ar,
líquidos ou ambientes. Analise as
afirmativas abaixo a respeito da
influência de alguns parâmetros
na eficácia de um ciclo de
refrigeração:
I. Sendo mantida a
temperatura de condensação
constante, o coeficiente de
eficácia diminui quando a
temperatura de vaporização
diminui.
II. Sendo mantida a
temperatura de vaporização
constante, o coeficiente de
eficácia diminui quando a
temperatura condensação de
diminui.
III. O coeficiente de eficácia
diminui quando há sub-
resfriamento do líquido.
IV. O coeficiente de eficácia
diminui quando há
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 10/11
A
B
C
D
E
superaquecimento útil do
vapor.
Está correto o que se afirma em:
Apenas I.
Apenas I e III.
Apenas II e III.
Apenas II, III e IV.
Apenas I, II,III e IV.
26/04/2025, 19:42 estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/
https://estacio.saladeavaliacoes.com.br/prova/680d5b9d608604fa6e52578d/ 11/11
