CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Unidade 2 - Elementos de máquinas
Elementos de fixação – chavetas, linguetas e estrias
- Aplicações:união entre cubo de roda com eixo.
- Quanto ao movimento relativo: uniões fixas ou móveis;
- Quanto à separação das partes: preferencialmente provisórias.

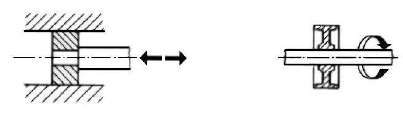

- Tipo de esforços (recebido ou transmitido):
• esforços predominantemente axiais (exemplo: haste/pistão em
sistema hidráulico ou pneumático)
• esforços predominantemente tangenciais (exemplo: acoplamento
eixo/engrenagem)








CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Exemplo: Esforços predominantemente axiais – haste/pistão hidráulico.
















Pistão ou êmbolo (em corte)
haste
CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Exemplo: Esforços predominantemente tangencial – eixo/engrenagem.








CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Chavetas
- Elementos usados para transmissão de torque e para união entre eixo e cubo;
- Montagem por entalhe ou rasgo no eixo e no cubo (dimensões tabeladas);






CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Montagem de eixo/cubo (de engrenagem, polia, roda dentada) com chaveta:;
O cubo faz pressão sobre a sua metade superior de um lado.
O eixo árvore faz pressão sobre sua metade inferior do outro lado.
O momento de binário (ou conjugado) resistente atua tendendo a virar a
chaveta na sua sede.




(O uso de parafuso de travamento evita o giro de chavetas planas no seu
alojamento)
CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Tipos - Chavetas planas
- A maioria das chavetas é plana ou quadrada;
> Chavetas planas tem secção transversal retangular:
A menor dimensão é disposta na direção radial; podem ser afiladas (em
cunha) ou retas.
> As chavetas quadradas (secção quadrada): afiladas ou retas.



















CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Chavetas planas de cantos arredondados








CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Montagem de acoplamento com chavetas planas de cantos arredondados








CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Tipos - Chaveta de pino
- É um pino cilíndrico ou cônico usado como chaveta;
- A instalação é longitudinal ou transversal em relação ao eixo;
- A potência transmitida com chaveta de pino transversal é maior do que no tipo
longitudinal;
- O tipo transversal é mais simples de instalar e é usado como pino de
cisalhamento (pino de segurança)

CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Chaveta côncava ou chaveta de sela
- Depende do atrito para evitar o movimento relativo entre o cubo e eixo;
- Indicada para montagens que são desmontadas com freqüência (mudança da
posição do cubo em relação ao eixo);
- Não é indicada para cargas pesadas;




CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Chaveta rebaixada ou chaveta de cavalete
- Potência pequena e montagem mais simplificada (mais fácil);
- É montada sobre uma superície plana fresada no eixo-árvore;
- Deve ser afilada para assegurar o efeito de atrito entre o cubo e a árvore.





CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Chaveta woodruff ou chaveta meia lua
- É usada para pequenos esforços;
- Usada em montagem eixo-cubo cônica (em geral)
- Não tem tendência de virar no seu alojamento (rasgo mais profundo no eixo)
(Obs. Efeito evitado com parafuso de travamento em chavetas planas)



CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Lingüetas
- Permitem o movimento do cubo ao longo do eixo-árvore;
- Aplicação: movimento de uma engrenagem para engate ou desengate e para
ligar ou desligar uma embreagem de dentes.




CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Dimensões de chavetas planas




CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Dimensionamento de chavetas planas
- Considerações para o dimensionamento:
Cisalhamento na secção transversal (entre eixo e o cubo);
Compressão nas faces laterais (em contato com cubo ou eixo).
- Dimensões da secção transversal – padronizada (normas)
- Material da chaveta: propriedades inferiores aos materiais do cubo e do eixo.
- Fator de segurança: torque constante (1,5 a 2,0); torque variável (2,5 a 4,0)













CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Dimensionamento de chavetas planas

Dimensionamento – determinar o comprimento da chaveta
(secção normalizada).
- considerando a tensão admissível ao cisalhamento:

- considerando a tensão admissível à compressão:

O comprimento adotado para a chaveta é o maior valor encontrado.

Obs.: regra para o comprimento de chavetas - 1,25 d < Lef < 2 d
Lef: comprimento de trabalho da chaveta
CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015


CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Dimensionamento de chavetas planas






CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Estrias ou ranhuras
- Transmissão de torque muito elevado exige cubo e chaveta de grandes
dimensões;
Solução => uso de duas ou mais chavetas (enfraquece o eixo);
=> uso de eixo ranhurado (várias chavetas usinadas no eixo);


CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Estrias ou ranhuras

Vantagens:
• transmissão de maior torque;
• maior resistência à fadiga;
• melhor alinhamento (balanceamento);
• melhor estabilidade em altas rotações.

CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015
Dimensionamento de chavetas – exercício:
Ex.1) A engrenagem indicada na figura transmite um toque de 70 kgf.m ao
eixo. Dimensione uma chaveta DIN 6885 para essa aplicação.
Considerações:
Torque constante (fator de segurança: 2,0); Dimensõesdadas em milímetro;
Usar aço ABNT 1020L – σe = 34 kgf/mm2; Adotar o critério: τe = 0,6.σe
Considere t1 = t2 = h/2




Resp.: L = 63 mm; Lef = 51,5 mm
Lef
Acisalhamento
t2
b

Apressão contato
h

CEFET-Araxá-MG Engenharia de Minas Mecânica Aplicada 2015

Ex.2) - Um eixo com diâmetro de 75 mm transmite torque para um acoplamento
através da chaveta quadrada de 20 x 20 x 125mm de comprimento.
- Utilizando F.S. = 2 e sabendo-se que o material apresenta σe = 34Kgf /mm2,
determine o torque máximo que pode ser transmitido.

Resp.: M = 80 kgf.m
