Apol 1 T2

Questão 1/10 - Hidráulica

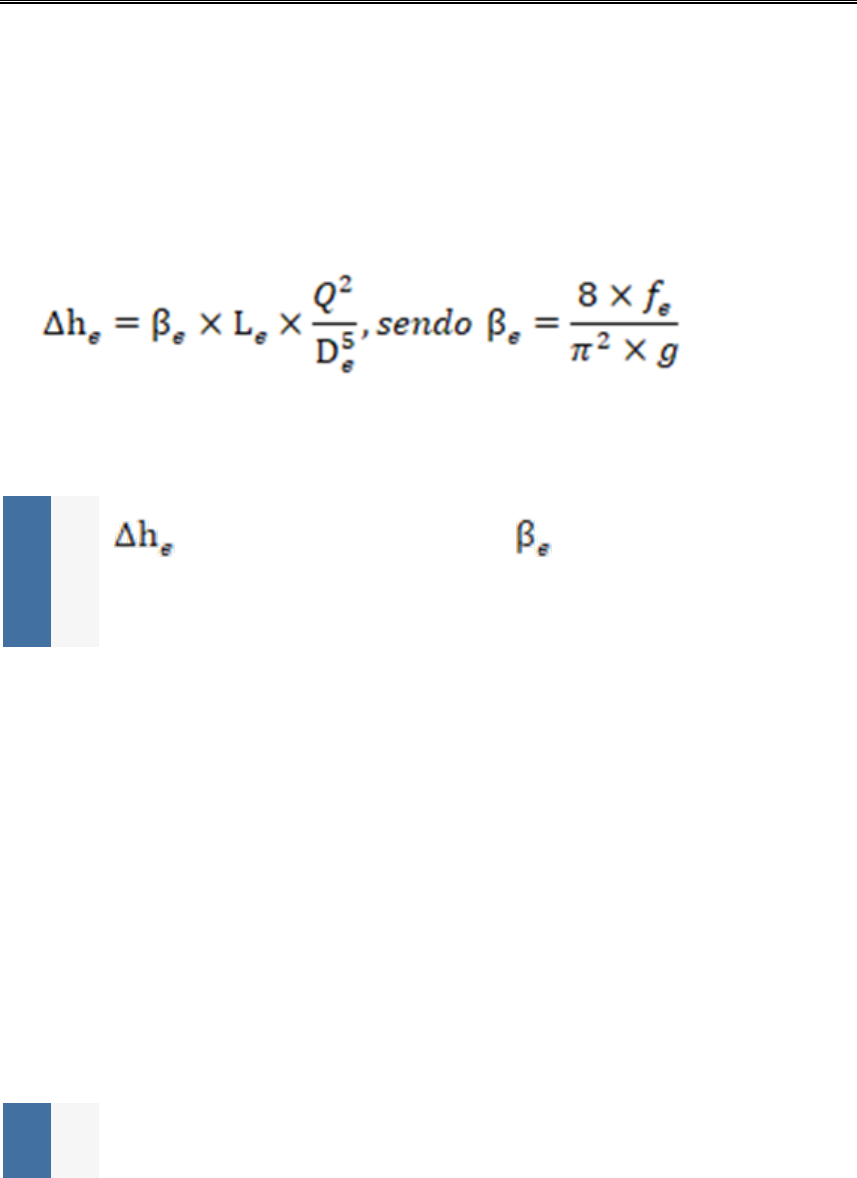

O conduto é considerado equivalente quando escoa uma mesma vazão, utilizando a
mesma quantidade de energia (perda contínua total). A consideração de um conduto
equivalente é uma simplificação nos cálculos de sistemas interligados. A equação
utilizada para determinação da perda de carga equivalente e contínua é

É correto afirmar que:
Nota: 10.0

A
é a perda contínua equivalente (m), é o fator de rugosidade equivalente
(adimensional);

Questão 2/10 - Hidráulica
Quando estudado o conduto forçado, algumas características podem ser admitidas
observando a linha piezométrica. Analise as afirmações abaixo:

i Para escoamento uniformes e com perda de carga distribuída a linha piezométrica é
constante.
ii É possível observar quedas abruptas na linha piezométrica quando há perdas de carga
localizada.
iii A linha piezométrica apresenta uma declividade acentuada quando são inseridas
bombas hidráulicas.
É correto afirmar:
Nota: 10.0

A i e ii;




Questão 1/10 - Hidráulica
Nos condutos e em redes de abastecimento, é comum a perda de escoamento ao longo
das tubulações. O escoamento de entrada, geralmente, é diferente do escoamento de
saída do conduto, em que parte da vazão é consumida ou distribuída em determinados
pontos das tubulações. Tal fenômeno é conhecido como distribuição em marcha.

Para distribuição em marcha é correto afirmar:
Nota: 10.0

B É um fenômeno muito comum em tubulações urbanas de distribuição de água;
Você assinalou essa alternativa (B)
Você acertou!

Questão 2/10 - Hidráulica
A partir da figura a seguir, determine a vazão.

Sabendo que o L1 = 1km e L2 = 0,8km, a vazão de escoamento nos tubos em série é:
Nota: 10.0

B 0,146 m³/s
Você assinalou essa alternativa (B)
Você acertou!

Questão 3/10 - Hidráulica
O coeficiente de atrito (f) é uma característica adimensional utilizada na determinação da
perda de carga.
Com relação ao coeficiente de atrito é correto afirmar:

Coeficiente de atrito é utilizado apenas para escoamentos laminares, onde apenas a
velocidade é considerada.

1. Para melhor determinação do coeficiente de atrito é necessário conhecer a vazão,
dimensão do conduto e a pressão.
2. O número de Reynolds e a rugosidade da tubulação interferem diretamente
nos valores do coeficiente de atrito.
3. Pode-se utilizar o coeficiente de atrito para determinar diretamente a perda de
carga resultante do atrito, sem necessidade de conhecer as demais informações
do conduto, como: comprimento, diâmetro ou velocidade
Nota: 10.0

C O número de Reynolds e a rugosidade da tubulação interferem diretamente nos valores
do coeficiente de atrito.

Questão 4/10 - Hidráulica
Redes de distribuição de água ramificadas podem ser utilizadas para algumas localidades
e também para irrigação. Esta rede é composta por um ramo principal e o sentido da
vazão é conhecido.

Com relação as redes ramificadas é correto afirmar:
Nota: 10.0

C Uma grande desvantagem ao uso das redes ramificadas é a interrupção de abastecimento
 quando é necessário realizar algum reparo na rede, visto que depende do escoamento
 no tubo principal.

Questão 5/10 - Hidráulica
Analise o diagrama a seguir:


Com relação ao diagrama é correto afirmar:
Nota: 10.0

C O diagrama de Moody é utilizado para determinar o fator de atrito a partir da análise
do número de Reynolds e da rugosidade da tubulação.

Questão 6/10 - Hidráulica
A cavitação pode ocorrer ao longo da tubulação, e também em estruturas como
vertedores, válvulas, bombas, orifícios e curvas. A cavitação é percebida como um estalo
dependendo da dimensão das bolhas envolvidas. Para impedir a cavitação podem ser
utilizadas algumas soluções.

Analise as questões a seguir e assinale a alternativa correta para evitar ou corrigir a
formação da cavitação.
Nota: 10.0

B A redução da pressão em fases, instalando equipamentos ou tubulações com maior
resistência;

Questão 7/10 - Hidráulica
Certos tipos de escoamentos, o traçado do conduto fica acima da linha piezométrica,
nestes casos é necessário retirar o ar do escoamento para evitar formação de bolhas que
possam danificar a tubulação. Para isto são sugeridas a instalação de ventosas.

Com base nesta informação, analise as questões abaixo:
i ventosas são estruturas instaladas em pontos mais altos da tubulação para retirar o ar
do escoamento;
ii ventosas são estruturas que auxiliam a retirada de animais que podem entrar na
tubulação;
iii ventosas auxiliar na aeração da tubulação para aumentar a vazão conjunta.
Estão corretas:
Nota: 10.0

A Apenas i;

Questão 8/10 - Hidráulica
Sabendo que a velocidade no escoamento da figura é 1,53 m/s, que K1 (curva 90º ) = 0,4,
K2 (válvula de gaveta aberta) = 0,2, K3 (entrada na tubulação) = 1,0, K4 (joelho 45’) = 0,4 e
K5 (saída do escoamento) = 1. Analise a figura a seguir:

É correto afirmar que a perda de carga localizada total do escoamento é:
Nota: 10.0

D 0,48m.

Questão 9/10 - Hidráulica
Analise a figura que representa reservatórios ligados em rede:


Leia as afirmações a seguir:
i A rede conectada ao sistema é abastecida predominantemente pelo reservatório de
montante;
ii um caso que ocorre bastante no sistema de abastecimento de água urbano, é um
reservatório secundário à jusante, conhecido também como reservatório de sobras.

iii A vazão utilizada do reservatório de sobras é lançada nos corpos hídricos devido a
quantidade excedente, ou seja, não é utilizada pela rede.

Estão corretas:
Nota: 10.0

B i e ii;

Questão 10/10 - Hidráulica
As redes de distribuição de água e esgoto utilizam tubulações paralelas, com diâmetros
variáveis, e ocorre a entrada e/ou saída de outros escoamentos nas tubulações e existe
uma rede interligada.
Com relação a redes de distribuição é correto afirmar:
Nota: 10.0

A Alterações de diâmetro, de direção e cruzamento entre tubos são denominados nós;





Questão 1/10 - Hidráulica
As barragens de enrocamento e terra são executadas com matérias-primas presentes na
região. Esse tipo de barragem pode ser de terra zonada (com matérias-primas de
diferentes regiões), com núcleo impermeável (enrocamento com um núcleo de material
impermeável), de terra homogênea (apenas uma matéria-prima local), com lâmina
concretada (enrocamento com uma lâmina de concreto na face em contato com a água)
e do tipo barragens diafragma (enrocamento ou solo com cortina central como vedadora).
Analise as informações referentes a barragens de terra a seguir:

i. A barragens de enrocamento e terra podem ser executadas em diferentes tipos de solos,
exceto nos solos com elevada compressão ou orgânicos.
ii. A percolação de água é desprezada nesse tipo de barragens, visto que apresentam alta
impermeabilidade.
iii. As barragens de enrocamento e terra devem ser elevadas o suficiente a fim de evitar
extravasamentos acima delas e possivelmente suas ruínas.

Estão corretas:
Nota: 10.0

C i e iii.

Questão 2/10 - Hidráulica
Existem as seções onde a profundidade se torna praticamente desprezível se comparada
à largura do canal e estas são conhecidas como seções retangulares largas.
É correto afirmar:
Nota: 10.0

C O raio hidráulico nesse tipo de seção é assumido como aproximadamente
igual à profundidade do canal, enquanto que o perímetro molhado é assumido
como aproximadamente igual à largura do canal.

Questão 3/10 - Hidráulica
O dimensionamento em canais pode ser realizado com duas equações muito
conhecidas: as equações de Chézy e de Manning. A equação de Chézy foi obtida após
manipulações algébricas, combinando princípios da hidrostática (Lei de Stevin) com
medições em laboratório.
Equação de Chézy deriva desse equilíbrio de forças em canais abertos uniforme.

Com base nesta análise, pode-se afirmar:
Nota: 10.0

D O coeficientede rugozidade de Chezy (C) é o fator de resistência do encontro do fluido
com as paredes do canal, este fator é adimensional e depende da natureza das paredes
do canal.

Questão 4/10 - Hidráulica
 Existem inúmeros tipos de bombas presentes no mercado, entre elas as bombas
helicoidais, tipo diafragma, submersas, centrífugas (radiais e axiais), peristálticas, de
paletas, tipo parafuso, entre muitas outras. Dentre estas, as bombas centrífugas são as
mais aplicadas na engenharia civil.
As bombas também podem ser classificadas de acordo com alguns critérios, como a
quantidade de estágios ou rotores (um ou mais), eixo (horizontal, vertical ou inclinado),
classificações de rotores (semifechado, não entope, fechado ou aberto), admissão do
fluido (diagonal, radial e helicoidal), movimento do fluido (rotores de simples ou dupla
admissão) e pressão (alta, média e baixa).
No entanto, há outras classificações para as bombas.
Assinale a alternativa correta:
Nota: 10.0

B Turbo bombas movimentam os fluidos transformando energia cinética em pressão interna;

Questão 5/10 - Hidráulica
As seções transversais dos canais abertos podem ser retangulares, triangulares,
trapezoidais, circulares, parabólicas ou com seção variável, porém a mais aplicada no
cotidiano da engenharia hidráulica é a seção trapezoidal, revestida ou não.
Analise as afirmações a seguir:
1. As seções retangulares são executadas em estruturas bastante rígidas.
2. As seções circulares são aplicadas onde escoam menores vazões (e.g. bueiros);
3. As seções triangulares não são aplicadas em sarjetas.

Estão corretas:
Nota: 10.0

B i e ii;

Questão 6/10 - Hidráulica
a energia específica é uma simplificação da energia total, em que se considera o plano de
referência o fundo do canal.

Assinale a alternativa correta:
Nota: 10.0

A A simplificação da energia específica é possível devido aos canais com seções e declividades constantes, bem como com rugosidade homogênea.
Você assinalou essa alternativa (A)
Você acertou!

Questão 7/10 - Hidráulica
Os escoamentos em canais (livres) estão em contato com a pressão atmosférica e podem
apresentar variabilidade espacial e temporal nas situações de contorno (e.g. bordas,
obstáculos etc).
Como base nestas informações, assinale a alternativa que representa alguns exemplos
de canais abertos:
Nota: 10.0

B Canais abertos artificiais, naturais, utilizados para drenagem e irrigação,
 aquedutos abertos, canaletas, calhas, condutos de redes de esgoto e demais
 canalizações em que a água preenche parcialmente a seção da tubulação.

Questão 8/10 - Hidráulica
O poço de sucção, em instalações elevatórias, é um reservatório onde se situa a água
antes de ser elevada. É fundamental que apresente sensores para o controle do nível do
fluido.
Assinale a alternativa que representa a importância do ponto de conexão da bomba ser
abaixo do nível d’água.
Não precisa estar abaixo do nível d’água, apenas próximo é suficiente;
Quanto mais baixo o ponto de conexão da entrada da água maior o comprimento da
tubulação, portanto menor a perda de carga;
A profundidade auxilia na obtenção de fluido pela bomba, pois diminui a velocidade na
entrada do escoamento;
Evita que entre ar na tubulação, impedindo a formação de bolhas na entrada da bomba.


Nota: 10.0

D Evita que entre ar na tubulação, impedindo a formação de bolhas na entrada da bomba.


Questão 9/10 - Hidráulica
As premissas de perda de carga nos canais livres são as mesmas que ocorrem nos
condutos forçados, analise as premissas:
1. Proporcionalidade com o perímetro molhado e o comprimento do canal;
2. Proporcionalidade inversa com a área transversal do canal;
3. Proporcionalidade com a rugosidade do canal; e
4. Proporcionalidade com a velocidade do fluido elevado ao quadrado.
As premissas utilizadas para determinação da perda de carga:
Nota: 10.0

D Todas são utilizadas.


Questão 10/10 - Hidráulica
As barragens geralmente são projetadas para realizar um barramento transversal ao rio e,
com isso, controlar inundações, regularizar os níveis dos rios para a navegação, captar
águas para o abastecimento e/ou irrigação, realizar o aproveitamento energético, além de
outros usos. As barragens que visam combinar alguns destes objetivos são conhecidas
como barragens de múltiplos usos.
As barragens que geram energia são providas de tomadas de água.

Assinale a alternativa que representa uma tomada de água:
Nota: 10.0

B São estruturas que captam essa água para serem conduzidas pelos condutos
forçados até as turbina!
