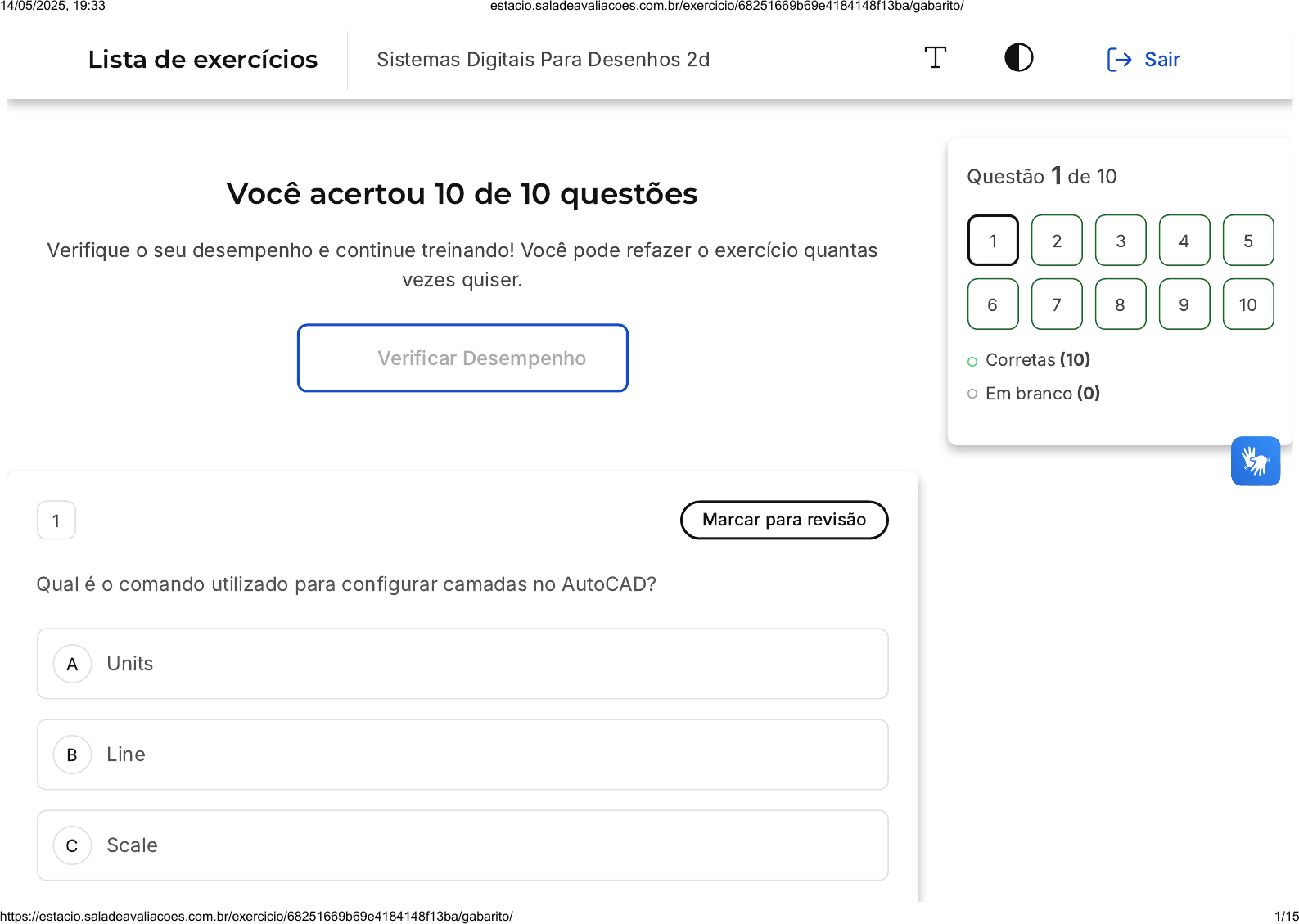

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas
vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
Qual é o comando utilizado para configurar camadas no AutoCAD?
Units
Line
Scale
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Sistemas Digitais Para Desenhos 2d Sair
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 1/15
D
E
Layers
Lineweight
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
No AutoCAD, o comando utilizado para configurar camadas é "Layers". Este comando
permite ao usuário criar, editar e gerenciar camadas, que são usadas para organizar e
separar diferentes partes de um desenho. Por exemplo, em um projeto arquitetônico,
pode-se ter camadas separadas para as paredes, o mobiliário, a fiação elétrica, entre
outros. Assim, cada elemento pode ser trabalhado de forma individual, sem interferir
nos demais. Portanto, a alternativa correta é a letra D, "Layers".
2 Marcar para revisão
As normas para elaboração do projeto técnico definem escalas, espessuras de traços e
representação correta de cortes, plantas e elementos estruturais da edificação.
Analise as sentenças abaixo sobre a elaboração de plantas no projeto técnico:
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 2/15
A
B
C
D
E
I. Em plantas de cobertura, costuma-se adotar a mesma escala da planta baixa, como 1:50
ou 1:100.
II. Traço forte é utilizado para representar paredes e elementos estruturais interceptados
pelo corte.
III. A planta baixa representa todos os elementos abaixo de uma linha imaginária
posicionada entre 1,20 m e 1,50 m de altura.
IV. A planta é gerada a partir de um corte horizontal feito sobre o objeto arquitetônico.
V. Em caso de edificações com múltiplos pavimentos, os andares superiores não precisam
ser representados.
I, II, III e IV
II, III e IV
I, II, III e V
I, II e IV
I, III, IV e V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 3/15
A
B
C
Gabarito Comentado
As sentenças I, II, III e IV estão corretas. A escala costuma ser mantida, paredes em
corte usam traço forte, a altura do plano secante fica entre 1,20 m e 1,50 m, e a planta
baixa resulta de um corte horizontal. A sentença V está incorreta, pois todos os
pavimentos devem ser representados.
3 Marcar para revisão
A normatização do desenho atende a padrões internacionais, como a ISO (International
Organization for Standardization). Qual das alternativas abaixo está errada?
Cada país tem normas próprias, mas baseadas na ISO.
No Brasil, as normas são editadas pela ABNT (Associação Brasileira de Normas
Técnicas).
Se o desenhista for bom, ele não precisa seguir as normas técnicas, pois irá
conseguir passar sua ideia para o receptor.
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 4/15
D
E
O objetivo das normatizações é criar uma linguagem universal de desenho
técnico.
As normas técnicas devem ser seguidas em todo projeto, mesmo nos de pequeno
porte.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: Se o desenhista for bom, ele não precisa seguir as normas técnicas,
pois irá conseguir passar sua ideia para o receptor.
As normas técnicas são criadas para garantir a qualidade e a segurança dos projetos.
Elas devem ser seguidas por todos os desenhistas, independentemente de sua
habilidade.
4 Marcar para revisão
O desenho arquitetônico tem papel essencial na qualidade final de uma construção.
Quando bem executado, facilita a comunicação com clientes e o entendimento dos outros
profissionais envolvidos no projeto. Em relação ao assunto, assinale a alternativa correta.
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 5/15
A
B
C
D
E
Os desenhos podem ser feitos de forma livre, pois não existe padronização de
Normas Técnicas de Desenho.
A "Planta Baixa" é um corte longitudinal da edificação, visando mostrar sua vista
frontal.
Os desenhos podem ser feitos sem escala e sem unidades precisas, pois visam
apenas ilustrar as ideias.
É importante iniciar um desenho formatando suas unidades e layers (camadas).
As ferramentas computacionais não permitem a mesma precisão de desenho
obtida pelos desenhos feitos à mão.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é o desenho arquitetônico é uma ferramenta de comunicação
técnica e, por isso, precisa seguir certos padrões para garantir a clareza e a precisão
das informações. Um desses padrões é a formatação das unidades e layers (camadas)
no início do desenho. As unidades garantem que as medidas do desenho
correspondam às medidas reais do objeto ou estrutura que está sendo representada.
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 6/15
A
B
C
D
E
Já as layers (camadas) ajudam a organizar as diferentes partes do desenho, facilitando
a visualização e a edição do projeto. Portanto, iniciar um desenho formatando suas
unidades e layers é uma prática essencial para a qualidade do desenho arquitetônico.
5 Marcar para revisão
Na representação gráfica de projetos de arquitetura, as plantas de edificação constituem a
vista superior do plano secante horizontal. A altura deste plano, em relação ao piso de
referência é, aproximadamente, de:
0,50m
0,90m
1,00m
1,50m
1,80m
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 7/15
A
B
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Na representação gráfica de projetos de arquitetura, as plantas de edificação são
vistas superiores do plano secante horizontal. A altura desse plano, em relação ao piso
de referência, é geralmente de 1,50m. Essa medida é utilizada para garantir que a
planta seja representada de uma maneira que mostre a maioria dos detalhes
arquitetônicos, como portas, janelas e móveis. Portanto, a alternativa correta é a letra
D, que indica a altura de 1,50m.
6 Marcar para revisão
Entre as peças gráficas que compõem um projeto de Arquitetura, a vista superior do plano
secante horizontal, localizado a, aproximadamente, 1,50m do piso em referência, é
denominada:
Planta de edificação
Fachada
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 8/15
C
D
E
Planta de situação
Elevação
Planta de locação
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "Planta de edificação". No contexto de um projeto de
Arquitetura, a vista superior do plano secante horizontal, localizado a cerca de 1,50m
do piso, é conhecida como planta de edificação. Esta é uma representação gráfica que
permitevisualizar a disposição dos elementos construtivos e do mobiliário, como se
estivéssemos olhando de cima para baixo, com o corte feito a uma altura média de
1,50m. As outras opções, como fachada, planta de situação, elevação e planta de
locação, referem-se a outras formas de representação gráfica em um projeto de
Arquitetura.
7 Marcar para revisão
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 9/15
A
B
C
As linhas indicadas por A-A, B-B, C-C, D-D e E-E, representadas na planta abaixo,
representam:
eixos estruturais
linhas de cotas
linhas de cortes
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 10/15
D
E
A
B
lajes da casa
indicação de fachadas
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: linhas de cortes
8 Marcar para revisão
A importância de se criar layers em um projeto do AutoCAD são, exceto:
Arquivos organizados em layers permitem congelar e descongelar elementos de
desenho mais facilmente por grupos.
Arquivos organizados em layers permitem alteração de cor de todos os elementos
da camada, de uma vez.
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 11/15
C
D
E
Arquivos organizados em layers tornam o arquivo final menor, ocupando menos
espaço de armazenamento.
Arquivos organizados em layers permitem filtragens que otimizam e agilizam no
processo de criação do projeto.
Arquivos organizados em layers permitem controle de extração de dados das
camadas filtradas.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: Arquivos organizados em layers tornam o arquivo final menor,
ocupando menos espaço de armazenamento.
9 Marcar para revisão
Em relação ao Projeto Técnico, podemos dizer:
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 12/15
A
B
C
D
E
Existem diferentes tipos de plantas, cada uma representando determinada
instância da edificação.
Para construções de pequeno porte, não é necessário se fazer projeto.
Nas plantas de situação, faz-se o detalhamento e demarcação da edificação.
Na planta de implantação, são desenhados os limites da edificação, mostrando
sua planta baixa.
A planta de cobertura é uma vista frontal externa da edificação.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O projeto técnico é um conjunto de documentos que descrevem as características de
uma edificação, incluindo sua localização, dimensões, materiais utilizados, entre
outros. As plantas são um dos principais elementos do projeto técnico, e são utilizadas
para representar a edificação em diferentes escalas e perspectivas. Existem diferentes
tipos de plantas, cada uma representando determinada instância da edificação. Por
exemplo, a planta baixa é uma representação da edificação em corte horizontal,
mostrando sua estrutura interna e os elementos que a compõem. A planta de
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 13/15
A
B
C
cobertura é uma representação da edificação em corte vertical, mostrando sua
cobertura e os elementos que a compõem.
10 Marcar para revisão
No AutoCAD, as teclas de atalho agilizam o processo de desenho. Cada tecla função ativa
um recurso específico, facilitando o trabalho do desenhista.
Analise as sentenças abaixo sobre teclas de atalho do AutoCAD:
I. (F1) Help: Abre a biblioteca de ajuda do AutoCAD.
II. (F10) Polar: Usado para alinhar o objeto com outro objeto existente. Depende do F11
ativo.
III. (F3) Osnap: Ativa as ferramentas de precisão.
IV. (F8) Ortho: O cursor cria objetos na horizontal, vertical e perpendicular.
V. (F2) Plano isométrico da vista, muda a inclinação do cursor.
I, II, III e IV
II, III, IV e V
I, III, IV e V
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 14/15
D
E
I, II e III
I, III e IV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas, correspondendo corretamente às teclas Help,
Osnap e Ortho. A sentença II está incorreta, pois F10 ativa rastreamento polar, mas não
depende do F11. A sentença V também está errada, pois F2 abre a janela de texto.
14/05/2025, 19:33 estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251669b69e4184148f13ba/gabarito/ 15/15
