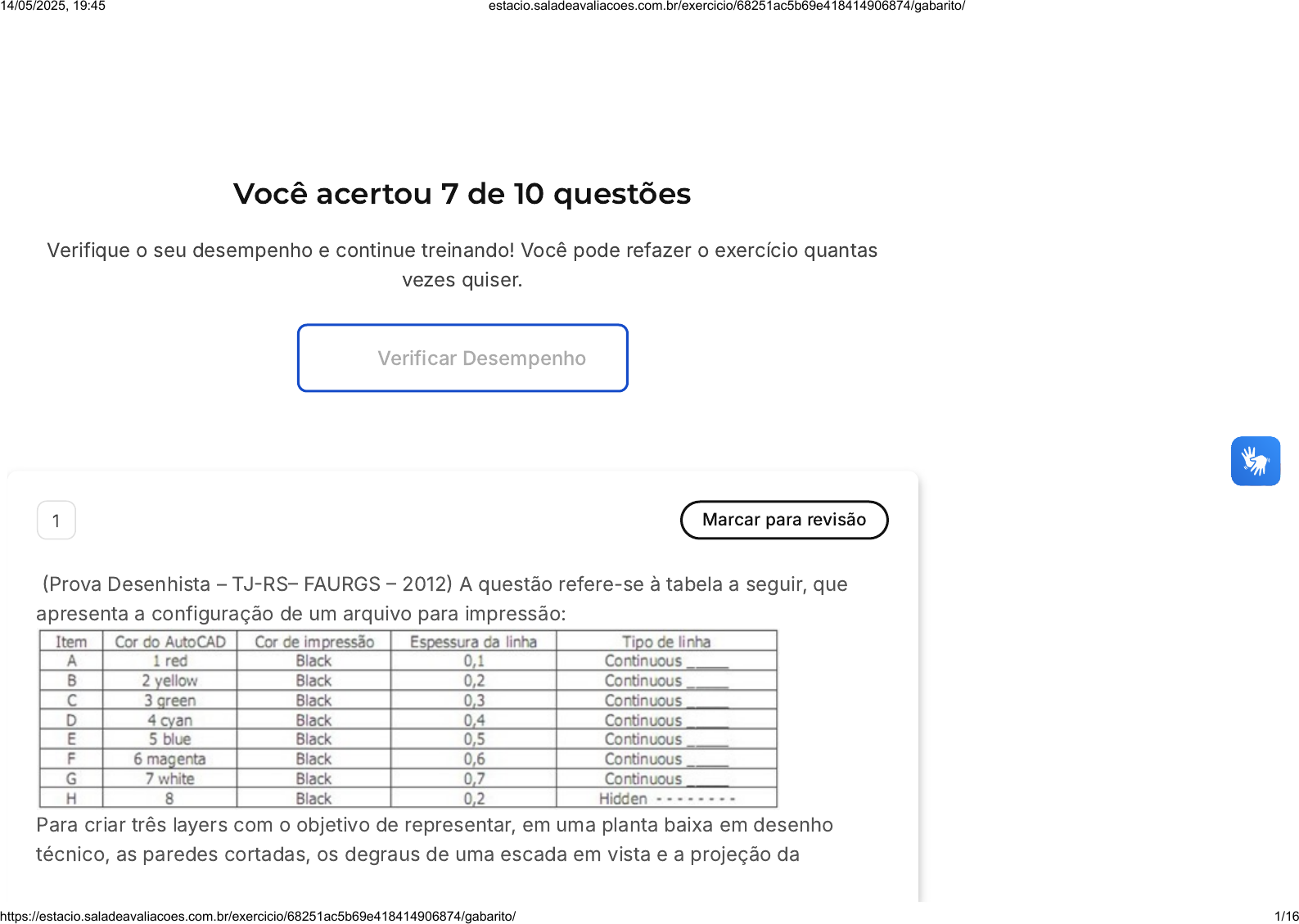

 (Prova Desenhista – TJ-RS– FAURGS – 2012) A questão refere-se à tabela a seguir, que
apresenta a configuração de um arquivo para impressão:
Para criar três layers com o objetivo de representar, em uma planta baixa em desenho
técnico, as paredes cortadas, os degraus de uma escada em vista e a projeção da
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 1/16
A
B
C
D
E
cobertura acima do plano de corte, quais os melhores itens a serem utilizados,
respectivamente?
Itens A, B e C.
Itens C, B e A
Itens F, B e H.
Itens H, D e A.
Itens E, F e G.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Os itens F, B e H são apropriados para representar, respectivamente, paredes
cortadas, degraus de escada em vista e projeção da cobertura. As demais opções não
combinam adequadamente as layers com os elementos descritos.
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 2/16
A
B
C
D
E
2 Marcar para revisão
No AutoCAD, as teclas de atalho agilizam o processo de desenho. Cada tecla função ativa
um recurso específico, facilitando o trabalho do desenhista.
Analise as sentenças abaixo sobre teclas de atalho do AutoCAD:
I. (F1) Help: Abre a biblioteca de ajuda do AutoCAD.
II. (F10) Polar: Usado para alinhar o objeto com outro objeto existente. Depende do F11
ativo.
III. (F3) Osnap: Ativa as ferramentas de precisão.
IV. (F8) Ortho: O cursor cria objetos na horizontal, vertical e perpendicular.
V. (F2) Plano isométrico da vista, muda a inclinação do cursor.
I, II, III e IV
II, III, IV e V
I, III, IV e V
I, II e III
I, III e IV
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 3/16
A
B
C
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas, correspondendo corretamente às teclas Help,
Osnap e Ortho. A sentença II está incorreta, pois F10 ativa rastreamento polar, mas não
depende do F11. A sentença V também está errada, pois F2 abre a janela de texto.
3 Marcar para revisão
Em relação ao Projeto Técnico, assinale a alternativa errada:
Os programas de desenho são capazes de fazer projetos com facilidade,
praticamente desobrigando o projetista de conhecimentos técnicos.
O computador permite copiar elementos, criar rotinas e outros, facilitando e
acelerando o processo do desenho.
O ambiente do projeto usando ferramentas informatizadas permite criar
facilitadores e rotinas para dinamizar o tempo de desenho.
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 4/16
D
E
Existem vários bons programas de projeto no mercado, mas o mais conhecido
mundialmente é o AutoCAD.
A dinâmica do programa AutoCAD é parecida com as funções mais básicas do
Windows.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa A é a incorreta. Embora os programas de desenho auxiliem na realização
de projetos, eles não eliminam a necessidade de conhecimentos técnicos por parte do
projetista. Esses softwares são ferramentas que otimizam o trabalho, mas o
conhecimento técnico é fundamental para a elaboração de um projeto eficiente e
adequado. Portanto, a afirmação de que os programas de desenho desobrigam o
projetista de conhecimentos técnicos é errônea.
4 Marcar para revisão
A aplicação dos tipos de linha e suas larguras em desenhos técnicos segue qual normativa
técnica brasileira? Assinale a alternativa correta.
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 5/16
A
B
C
D
E
NBR 8404
NBR 6023
NBR 8196
NBR 8403
NBR 10582
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A NBR 8403 é a norma brasileira que define os tipos de linha e suas larguras em
desenhos técnicos. Ela é utilizada para garantir a padronização e a clareza dos
desenhos, facilitando a sua compreensão por parte de todos os envolvidos no
processo.
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 6/16
A
B
C
D
E
5 Marcar para revisão
(Concurso ALE Analista Legislativo – Fundação Getúlio Vargas (FGV) – 2018). Na
representação gráfica de projetos de arquitetura, as plantas de edificação constituem a
vista superior do plano secante horizontal. A altura deste plano, em relação ao piso de
referência é, aproximadamente, de:
0,50 m.
0,90 m.
1,00 m.
1,50 m.
1,80 m.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 7/16
A
B
C
D
E
A altura do plano secante para plantas de edificação é aproximadamente 1,50 m do
piso. As demais opções apresentam alturas que não correspondem ao padrão
normativo para a elaboração da planta.
6 Marcar para revisão
Entre as peças gráficas que compõem um projeto de Arquitetura, a vista superior do plano
secante horizontal, localizado a, aproximadamente, 1,50m do piso em referência, é
denominada:
Planta de edificação
Fachada
Planta de situação
Elevação
Planta de locação
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 8/16
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "Planta de edificação". No contexto de um projeto de
Arquitetura, a vista superior do plano secante horizontal, localizado a cerca de 1,50m
do piso, é conhecida como planta de edificação. Esta é uma representação gráfica que
permite visualizar a disposição dos elementos construtivos e do mobiliário, como se
estivéssemos olhando de cima para baixo, com o corte feito a uma altura média de
1,50m. As outras opções, como fachada, planta de situação, elevação e planta de
locação, referem-se a outras formas de representação gráfica em um projeto de
Arquitetura.
7 Marcar para revisão
A importância de se criar layers em um projeto do AutoCAD são, exceto:
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 9/16
A
B
C
D
E
Arquivos organizados em layers permitem congelar e descongelar elementos de
desenho mais facilmente por grupos.
Arquivos organizados em layers permitem alteração de cor de todos os elementos
da camada, de uma vez.
Arquivos organizados em layers tornam o arquivo final menor, ocupando menos
espaço de armazenamento.
Arquivos organizados em layers permitem filtragens que otimizam e agilizam no
processo de criação do projeto.
Arquivos organizados em layers permitem controle de extração de dados das
camadas filtradas.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!Gabarito Comentado
Resposta correta: Arquivos organizados em layers tornam o arquivo final menor,
ocupando menos espaço de armazenamento.
14/05/2025, 19:45 estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/68251ac5b69e418414906874/gabarito/ 10/16
A
B
C
D
E
8 Marcar para revisão
Em relação às coordenadas no AutoCAD, podemos dizer:
As coordenadas absolutas têm como base o zero absoluto (canto inferior
esquerdo da tela gráfica) do AutoCAD (interseção do eixo X com o eixo Y).
Para digitar um par ordenado de coordenada, deve-se digitar um comando de
desenho como Line ou Point e digitar a coordenada na forma X,Y.
As coordenadas relativas se diferenciam das absolutas, pois essas (relativas) têm
como referência o ponto anterior e precisa do @ antes da coordenada para ser
interpretada.
As coordenadas relativas polares expressam um vetor. Seu comando é precedido
do símbolo @, depois vem a distância do vetor, em seguida o símbolo
