Questão
001
O sistema de cotagem é muito importante para o desenho técnico, sendo o cuidado com a colocação de cotas e suas linhas de apoio
crucial para o bom entendimento e interpretação da imagem.
Indique a alternativa que NÂO representa um dos cuidados que se deve ter ao realizar as cotagens:
Centralizar a cota na linha de cota.
Evitar o cruzamento de linhas auxiliares.
Evitar cotas redundantes.
Evitar tocar a peça desenhada com a linha de chamada.
X Utilizar a cota com altura normatizada e sempre abaixo da linha de cota.
[113_102371]
Questão
002
Qual a escala de um desenho cuja linha tem 1cm, e mede na realidade 10mm?
X 1/1
1/100
100
10
1/10
[113_5251]
Questão
003

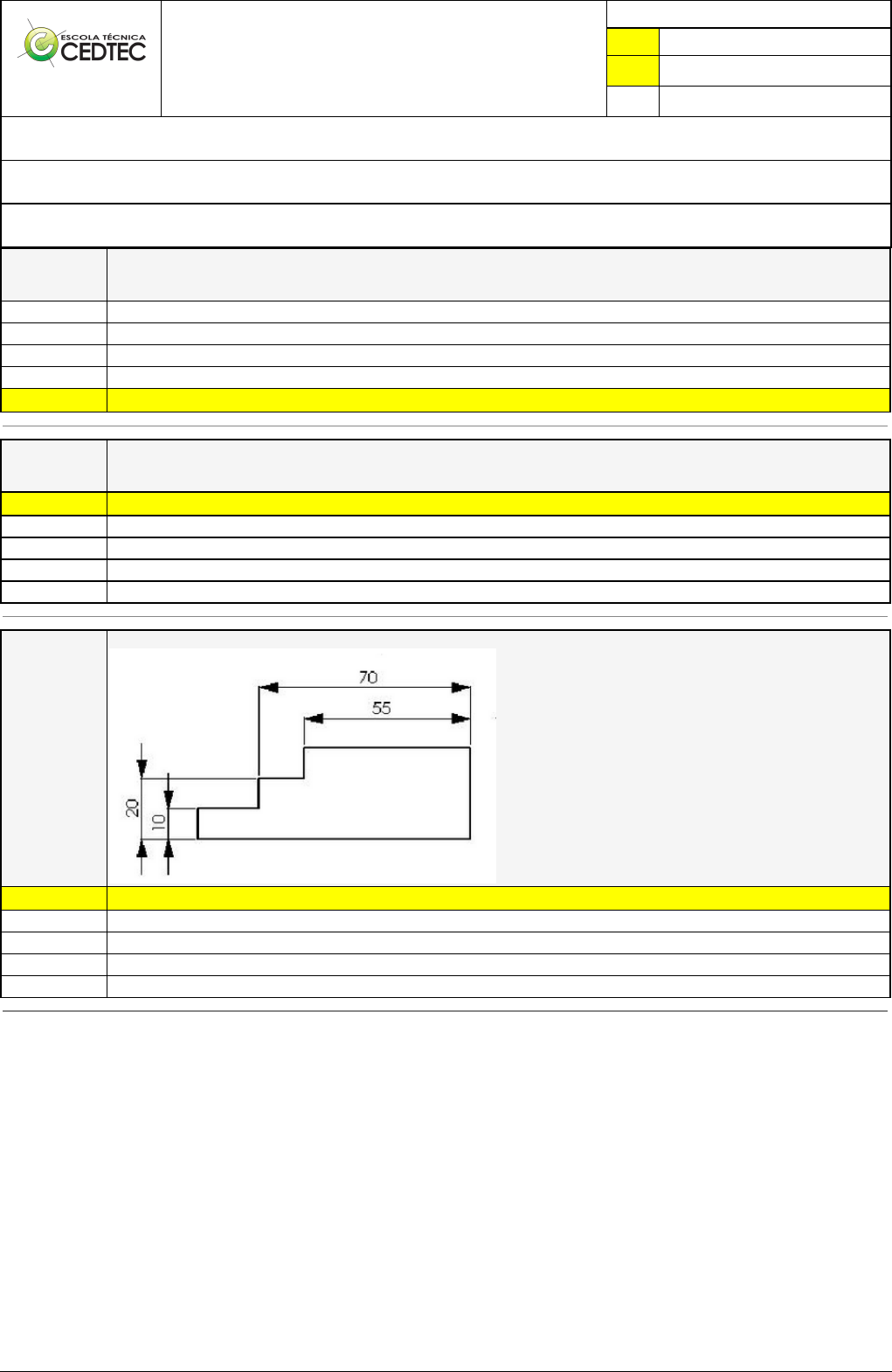

De acordo com a figura abaixo e as formas de cotagem, julgue a afirmativa correta:
X A cotagem é composta pela linha de cota, linha de extensão e o valor numérico.
Nenhuma das alternativas.
A figura está mostrando uma cotagem em cadeia.
Não se pode fazer cotagem por referência nesta peça como indica a figura.
A forma de cotar o lado esquerdo com os valores 10 e 20 está errada.
Pincel Atômico - 15/03/2025 09:31:32 2/3
[113_5250]
Questão
004
Qual das cinco figuras representa a elevação correta da perspectiva abaixo desenhada?
A
E
B
X C
D
[113_6410]
Questão
005
A perspectiva apresentada na figura abaixo é conhecida como perspectiva:
Cavaleira à 30º
X Isométrica
Militar
Exata
Bimétrica
[349956_5257]
Questão
006
Assinale com um X as vistas que apresentam linha de simetria.
I, II e IV
II, III
X II, IV
I, II
I, IV
[349956_13915]
Questão
007
A linha de simetria é utilizada para garantir a certeza de uma correta leitura do desenho técnico ao apontar a semelhança entre os lados
da peça, sendo aplicada no desenho técnico pela linha:
Fina e contínua
Fina e tracejada
X Traço, ponto, traço - estreita
Tracejada e estreita
Pincel Atômico - 15/03/2025 09:31:32 3/3
Pontilhada
[349956_102360]
Questão
008
Qual o nome do tipo de desenho onde o artista/profissional comunica suas ideias e estimula a imaginação do espectador?
Arquitetônico
X Técnico
Simplório
Executivo
Artístico
[349957_102389]
Questão
009
Na projeção cavaleira o eixo fugitivo a 45º reduz as medidas:
Em 1/5
Em 2/3
Em 1/4
Em 1/3
X Em 1/2
[349957_102395]
Questão
010
A linha de cota é:
Uma linha horizontal, apenas.
X Uma linha que se prolonga do objeto (sem encostar nele) e vai até a linhas de cota.
Indicada por uma setinha, desde o início ao fim da cota.
Uma linha para escrever a unidade métrica do desenho.
Uma linha que fica embaixo da medida.
