ÁREA 1 UNIRUY WYDEN
ARA0044 ELETRICIDADE E MAGNETISMO
CURSO: ENGENHARIA DE CONTROLE E AUTOMAÇÃO
AVALIAÇÃO DOS RESULTADOS
RESISTIVIDADE DE UM RESISTOR EM FUNÇÃO DO COMPRIMENTO

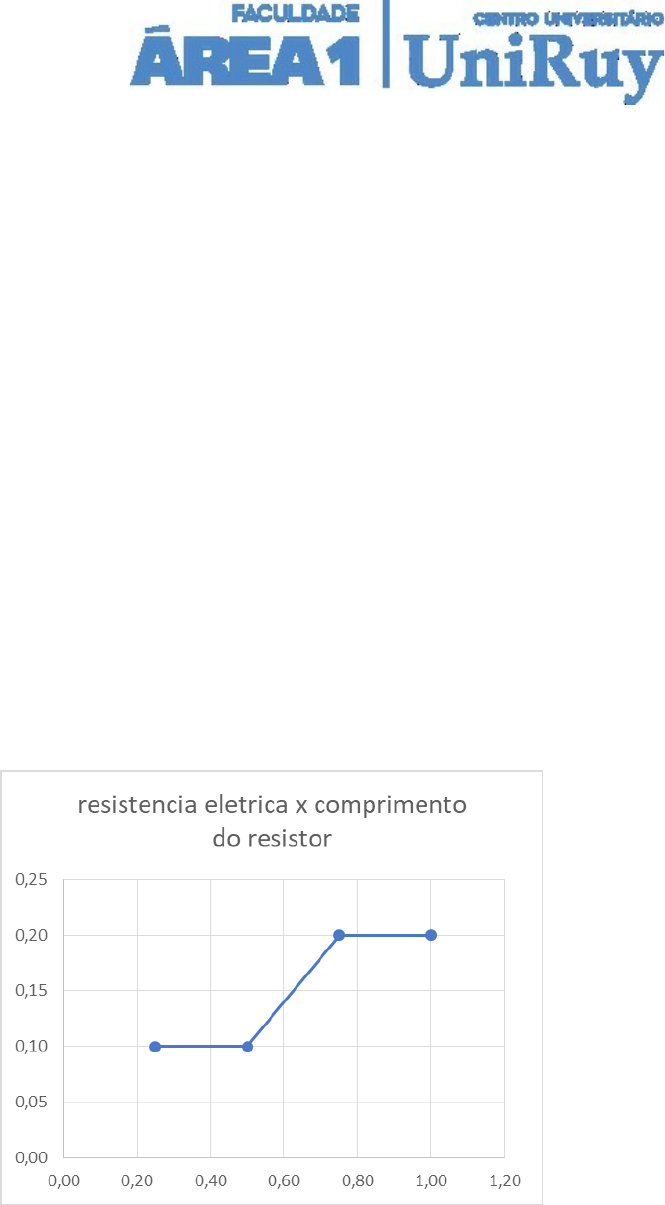

1. Construa o gráfico da “Resistência elétrica x Comprimento do resistor”.
2. O que é possível observar com relação ao comportamento da resistência
elétrica? Explique.
R: É possivel observar que a resistência elétrica aumenta o seu valor a medida que o comprimento do resistor também aumenta, os valores de cada condutor mudam conforme o material que foi usado para conduzir a corrente.
3. Calcule a resistividade do resistor 1.
A= 3,22x10-7 R= 0,2 R·A (Ω·m²)
R: 6,44x10-8
RESISTÊNCIA ELÉTRICA DE UM RESISTOR EM FUNÇÃO DA ÁREA
1. Calcule a resistividade de cada resistor.
	Resistor 1
	6,44x10-8
	Resistor 2
	1,02x10-6
	Resistor 3
	1,34x10-6
2. Qual dos resistores possui maior resistividade? Por quê?
▪ Para o cálculo da resistividade utilize a fórmula: ρ = 𝑅 𝐴 𝐿 .
R: O resistor que possui a maior resistividade é o resistor 1, pois o quanto maior for o comprimento do condutor, maior será a resistência.
CORRENTE ELÉTRICA DE UM RESISTOR
1. Construa o gráfico da “Tensão elétrica x Corrente elétrica”, caso precise retorne
ao roteiro teórico para relembrar a relação entre Tensão elétrica ou corrente
elétrica.
2. Depois da realização do experimento o que é possível observar com relação ao
comportamento da corrente elétrica? Explique.
 R: É possível observar com relação ao comportamento da corrente elétrica que conforme a tensão aumenta, a corrente também aumenta o valor.
3. É possível realizar as medições de corrente elétrica em todos os resistores? Caso
não, por quê?
R: Não, pois quando tentamos colocar a ponta do switch no A1 deu erro e aparececeu que a ligação causaria curto circuito na fonte.
4. Qual dos resistores apresentou maior valor para a corrente elétrica? Tente
elaborar uma justificativa, abordado o comportamento da resistência elétrica
como a passagem da corrente elétrica.
R: O resistor que apresentou maior valor para corrente Elétrica foi o 3.
