1 Marcar para revisão

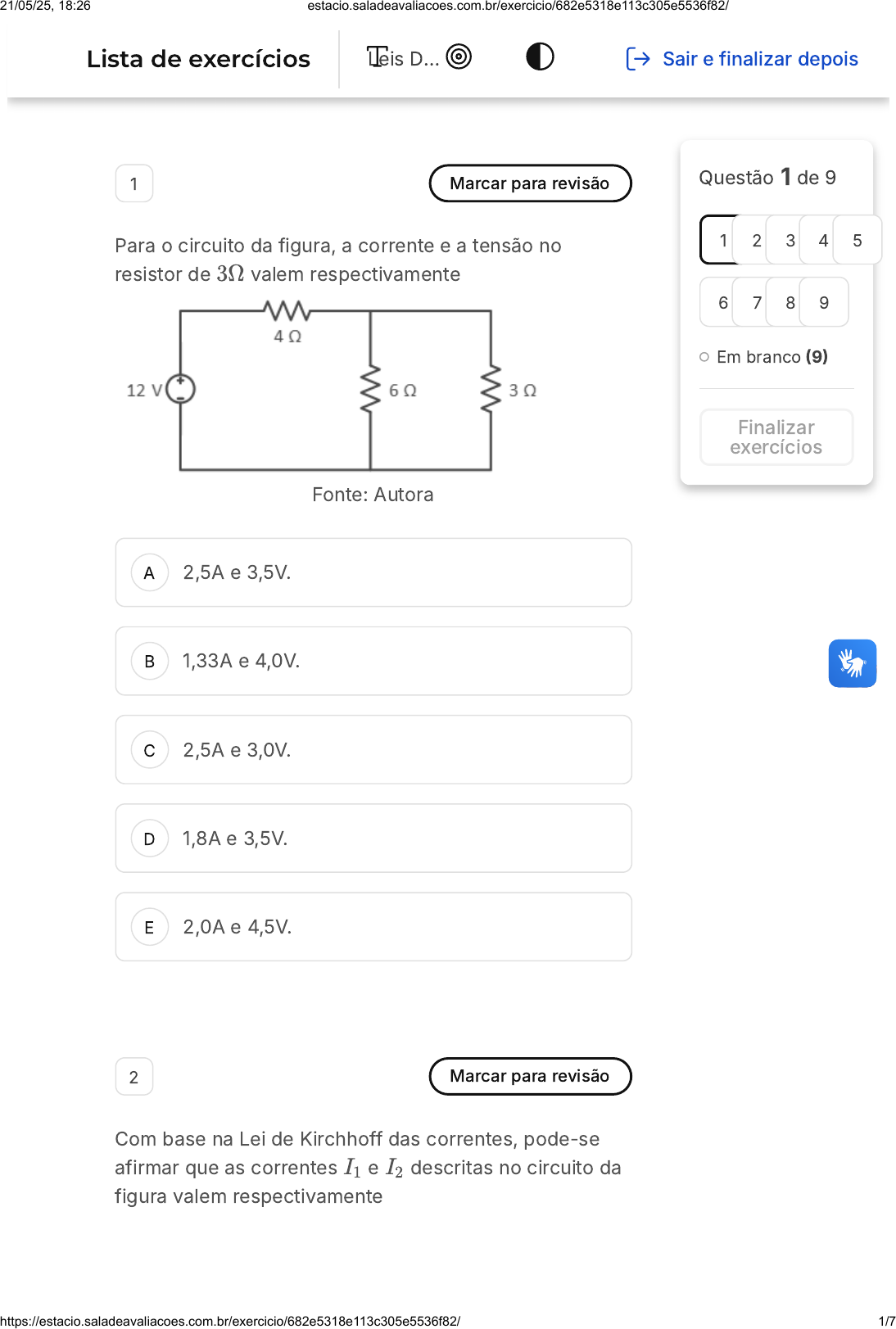

Para o circuito da figura, a corrente e a tensão no
resistor de  valem respectivamente
Fonte: Autora
3Ω
2,5A e 3,5V.
1,33A e 4,0V.
2,5A e 3,0V.
1,8A e 3,5V.
2,0A e 4,5V.
2 Marcar para revisão
Com base na Lei de Kirchhoff das correntes, pode-se
afirmar que as correntes e descritas no circuito da
figura valem respectivamente
I1 I2
Questão 1 de 9
Em branco (9)
1 2 3 4 5
6 7 8 9
Finalizar
exercícios
Lista de exercícios Leis D… Sair e finalizar depois
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 1/7
A
B
C
D
E
A
B
Fonte: Autora
11A e 3A.
9A e 2A.
2A e 9A.
3A e 11A.
4A e 7A.
3 Marcar para revisão
Para o circuito visto na figura, o valor da tensão é
Fonte: Autora
Vx
3,3V.
5,8V.
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 2/7
C
D
E
A
B
C
D
E
4,5V.
6,2V.
8,4V.
4 Marcar para revisão
Para o circuito ilustrado na figura, a corrente elétrica que
circula pelo resistor é dada por
Fonte: Autora
R2
1A.
2A.
1,5A.
2,5A.
3A.
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 3/7
A
B
C
D
E
5 Marcar para revisão
O voltímetro da figura informa a leitura de uma tensão
contínua de 7,2 volts. Com base no valor dos resistores
, e , a tensão à qual o resistor está
submetido é de
Fonte: Autora
R1 R2 R3 R3
3,3 volts.
5,5 volts.
2,7 volts.
4,1 volts.
1,3 volts.
6 Marcar para revisão
Utilizando a Lei de Kirchhoff das tensões,  e  no
circuito da figura valem respectivamente
V 1 V 2
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 4/7
A
B
C
D
E
Fonte: Autora
1,5V e 8,8V.
8,6V e 1,9V.
2,5V e 6,8V.
4,8V e 5,5V.
3,3V e 4,1V.
7 Marcar para revisão
Com base na Lei de Kirchhoff das tensões (LKT), é
possível afirmar que as tensões e no circuito da
figura valem respectivamente
V1 V2
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 5/7
A
B
C
D
E
A
B
Fonte: Autora
10V e 20V.
30V e 15V.
25V e 15V.
30V e 25V.
10V e 15V.
8 Marcar para revisão
Considere o circuito da figura. A partir dos conceitos da
Lei de Kirchhoff das correntes (LKC), o valor das
correntes a , ilustradas na figura, são,
respectivamente:
Fonte: Alexander; Sadiku (2013, p. 60)
I1 I4


I1 = 12A, I2 = −10A, I3 = 5A, I4 = −2A


I1 = 10A, I2 = −10A, I3 = 8A, I4 = −6A
21/05/25, 18:26 estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/
https://estacio.saladeavaliacoes.com.br/exercicio/682e5318e113c305e5536f82/ 6/7
C
D
E
A
B
C
D
E


I1 = 8A, I2 = −5A, I3 = 3A, I4 = 2A


I1 = 12A, I2 = 10A, I3 = 5A, I4 = −8A


I1 = 6A, I2 = 5A, I3 = −4A, I4 = 7A
9 Marcar para revisão
Com base no Método das Malhas e Lei de Kirchhoff das
tensões para análise de circuitos, a equação que melhor
relaciona as tensões  e  no circuito da figura é:
Fonte: Autora
V 1 V 2


V1 = 6i + 8 + V2


V1 = −6i + 8 + V2


V1 = 6i − 8 + V2


V1 = −6i − 8 − V2


V1 = −6i + 8 − V2
