ESPECIFICAÇÃO DE PROCEDIMENTO DE SOLDAGEM

Prévia do material em texto

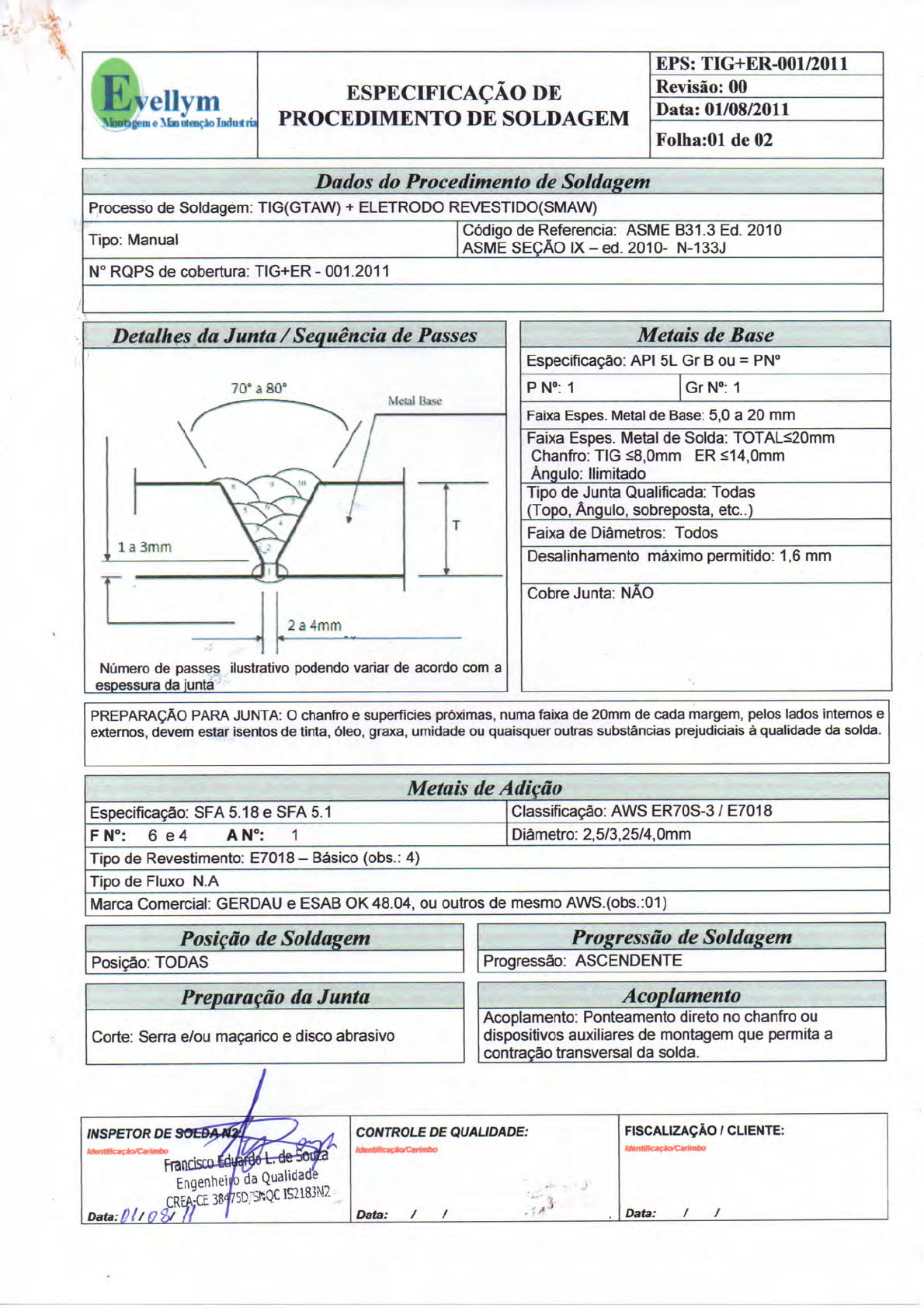

EPS: TIG+ER-001/2011 ESPECIFICAÇÃO DE Revisão: 00 PROCEDIMENTO DE SOLDAGEM Data: 01/08/2011 Montagem e Man utenção Indust ria Folha:01 de 02 Dados do Procedimento de Soldagem Processo de Soldagem: TIG(GTAW) + ELETRODO REVESTIDO(SMAW) Código de Referencia: ASME B31.3 Ed. 2010 Tipo: Manual ASME SEÇÃO IX - ed. 2010- N-133J N° RQPS de cobertura: TIG+ER 001.2011 Detalhes da Junta / Sequência de Passes Metais de Base Especificação: API 5L Gr B ou = PN° 70° a P 1 Gr N°: 1 Metal Base Faixa Espes. Metal de Base: 5,0 a 20 mm Faixa Espes. Metal de Solda: TOTALEPS: TIG+ER-001/2011 ESPECIFICAÇÃO DE Revisão: 00 Data: 01/08/2011 Montagem e Indust ria PROCEDIMENTO DE SOLDAGEM Folha:02 de 02 Ciclo Térmico Pré-aquecimento 15°C Temperatura Interpasse: Max. 250°C Obs.: A soldagem poderá ser executada se a temperatura Obs.: A medição da temperatura pode ser executada da superfície estiver acima de 15°C. Se a temperatura da com termômetro de contato, laser digital superfície estiver abaixo de 15°C, úmida ou molhada, um infravermelho ou lápis térmico. pré-aquecimento mínimo de 50°C deverá ser realizado com maçarico tipo chuveiro e controlado com termômetro. Pós-aquecimento Tratamento Térmico Temperatura: N/A Taxa de Aquecimento: N/A Tempo: N/A Taxa de Resfriamento: N/A Método Pós-aquecimento: N/A Temperatura Patamar: N/A Controle da Temperatura: N/A Tempo Patamar: N/A Gás de Proteção Proteção da Face Proteção da Raiz(purga) Tipo Gás: ARGÔNIO Tipo Gás: N/A Composição: 99,98% Composição: N/A Vazão: 10 a 14 Vazão: N/A Equipamentos Fontes de Soldagem: Retificadora Tochas: qualquer Eletrodo Tungstênio: EWTh 2% Ferramentas: Lixadeira, escova de aço e picadeira Técnicas de Soldagem Modo de transferência metálica: N/A Abertura de Arco: o arco deve ser aberto no chanfro ou em uma chapa apêndice. Oscilação: Max. 3 da alma do eletrodo. Limpeza inicial: Esmerilhamento Metal brilhante Limpeza entre passes: Escovamento e/ou Esmerilhamento (Remover escórias, óxidos, poros e etc.) Goivagem da SIM/NÃO Contra Solda(junta de topo): SIM/NÃO METAL DE ADIÇÃO CORRENTE TENSÃO VELOCID. PASSES PROCESSO OBS CLASSIF. TIPO/POL. AMPERES (V) AVENÇO 2,5 a 5 RAIZ TIG ER70S-3 2,4/3,18 CC(-) 120-160 A 10-15V cm/min 10 a 15 2° PASSE ER E7018 2,5/3,25 CC(+) 80-140 A 26-32V cm/min DEMAIS 10 a 19 ER E7018 2,5/3,25 CC(+) 80-140 A 26-32V PASSES cm/min Observações: 01 Utilizar consumíveis de soldagem aprovados pela FBTS. 02 A-Number qualificado: 1 e 2. 03 EPS qualificada sem Tratamento térmico e sem requisitos de impacto. 04 Os eletrodos básicos devem ser submetidos a secagem, a temperatura de 350°C +30 por no 01(uma) hora e mantidos em estufas a temperatura na faixa de 80 a 150°C. INSPETOR DE-SOLDA CONTROLE DE QUALIDADE: FISCALIZAÇÃO CLIENTE: Francisco Eduardo de Souza Engenheiro da Qualidade CREA-CE Data: Data: / / Data: / /RQPS REGISTRO DA QUALIFICAÇÃO DE TIG+ER-001.2011 PROCEDIMENTO DE SOLDAGEM DATA: 01/08/2011 Montagem e utenção Indust rial FL: 1/3 NORMA (as) (Edição): ASME B31.3 - 2010 ASME IX 2010 / N-133 j PROCESSO(S) DE SOLDAGEM E TIPO(s) TIG (GTAW) ELETRODO REVESTIDO (SMAW) MANUAL MANUAL Para combinação de qualificações, a espessura do metal de solda depositado tem de ser registrada para cada metal de adição ou processo usado. METAL DE BASE 70° Metal Base 1 X 1 Especificação, Tipo, Classe ou Grau : API 5L GrB API5L Gr B X API5L Gr B Diâmetro Externo do CP (Pol) 6,0 11 mm* 1,5 mm Espessura do CP (mm) 11 4,0 mm Cobre-Junta NÃO Outro: CORRIDA DO TUBO: & M DO BRASIL *ESPESSURAS DE DEPOSITO: TIG 4,0 mm 103482 ELETRODO REVESTIDO 7,0 mm TEMPERATURAS TRATAMENTO TÉRMICO APÓS SOLDA Preaquecimento, Mínimo 33 Temperatura de Técnica de Aplicação Temperatura de Aquecimento: Técnica de Controle Termômetro Infravermelho Faixa de Temperatura Entre Passes,RQPS N° REGISTRO DA QUALIFICAÇÃO DE TIG+ER-001.2011 PROCEDIMENTO DE SOLDAGEM DATA: 01/08/2011 Montagem e rial FL: 2/3 Finalidade Proteção Proteção Posterior Purga Nome e Fabricante WHITE MARTINS GAS Comp. Grau de Pureza (%) ARGÔNIO (99,98%) Vazão 10 14 POSIÇÃO DE SOLDAGEM 6G Cordão Reto ou Trançado (RAIZ: OSCILANTE) / (ENCHIMENTO: Progressão de Soldagem ASCENDENTE Diâmetro Interno do Bocal de Gás (mm) 6,0 Inicial ESCOVAMENTO / ESMERILHAMENTO Limpeza Entre Passes ESCOVAMENTO E ESMERILHAMENTO Escavação para Reparo ESMERILHAMENTO Oscilação (0,mm) Distância Bico-Peça (mm) Passes (Simples ou Múltiplos) MULTIPLOS Espessura do Passe > 12.7mm NÃO Martelamento (Sim / Não) NÃO Eletrodos Simples ou Múltiplos SIMPLES Temperatura do Eletr. Ou Fluxo TEMPERATURA AMBIENTE ENSAIOS MECÂNICOS (RELATÓRIOS - LABORATÓRIO DE METROLOGIA DO SENAI CEARÁ-N.° 0463/11 e 0464/11) ENSAIOS DE TRAÇÃO Corpo de Prova N° Larg. (mm) Esp. (mm) Area L.R. Mpa) L.E. (Mpa) Along. (%) Estricção (%) Localização da Fratura CP01TR 19,9 10,2 203,8 499,8 341,6 - Metal de Solda Aprovado CP02TR 19,9 10,2 203,8 482,4 335,2 - Metal de Base - Aprovado ENSAIOS DE NICK BREAK Corpo de Prova N° Larg. (mm) Esp. (mm) Descontinuidades Verificadas Aparência da Fratura ENSAIOS DE DOBRAMENTO GUIADO (RELATÓRIOS LABORATÓRIO DE METROLOGIA DO SENAI CEARÁ-N.° 0459/11 à 0462/11 Corpo de Prova Tipo Dimensões do CP (mm) Resultado CP05DO Dobramento Raiz 1 Aprovado CP06DO Dobramento Raiz 2 Aprovado CP07DO Dobramento Face 1 Aprovado CP08DO Dobramento Face 2 Aprovado Diâmetro do Cutelo (mm): 38,0 ENSAIO DE IMPACTO Corpo de Tipo do Dimensões do Temperatura Energia Fratura na Queda de Peso Prova Localização do Entalhe CP (mm) Absorvida (J) Média (J) Entalhe do Teste (sim/não) - - - - - INSPETOR DE CONTROLE DE QUALIDADE: FISCALIZAÇÃO CLIENTE: Francisco Eduardo L. de Souza Engenhei to da Qualidade CREA-CE Data: 01/08/11 Data: / / Data: / /RQPS N° REGISTRO DA QUALIFICAÇÃO DE Eyellym TIG+ER-001.2011 PROCEDIMENTO DE SOLDAGEM DATA: 01/08/2011 FL: 3/3 Montagem e Man utenção Indust rial OUTROS ENSAIOS Ensaio Visual: Aprovado, Relatório 002-2011 Acompanhamento de Soldagem: Aprovado, Relatório N° 002-2011. Ensaio de Dureza HV10: Relatório Ensaio Relatório Ensaio por Partículas Magnéticas: Relatório Ensaio por Radiografia: Relatório Ensaio por Ultra Som: Aprovado, Relatório Soldado por (Nome e Estampa) : SANDY ROBERTA MACIEL Welded by (Name and Stamp) Soldado por (Nome e Estampa) : Welded by (Name and Stamp) Soldado por (Nome e Estampa) : Welded by (Name and Stamp) Testes Conduzidos por (Nome e Registro) : INSPETOR DE SOLDAGEM: FRANCISCO EDUARDO LEITE DE SOUZA - SNQC N° IS2183N2 Tests Conducted by (Name and Register) RELAÇÃO DE INSTRUMENTOS DATA DA INSTRUMENTO IDENTIFICAÇÃO (Tag) N° DO CERTIFICADO VALIDADE CALIBRAÇÃO ALICATE ALIC-64072 381.07.10 NISSI SERV. ESPECIAIS 28/07/2010 28/07/2011 VOLTAMPERIMÉTRICO LASER MT-350 312.08.10 - NISSI SERV. ESPECIAIS 25/08/2010 25/08/2011 CALIBRE DE SOLDA FELS 390.08.10 NISSI SERV. ESPECIAIS 30/08/2010 30/08/2011 CALIBRE HI-LO HL-10 384.08.10 NISSI SERV. ESPECIAIS 30/08/2010 30/08/2011 - - - - RELAÇÃO DE CERTIFICADOS CERTIFICADO ESPECIFICAÇÃO CORRIDA DATA CERTIFICADO METAL DE ADIÇÃO ER70S-3 41047682 18/09/2010 METAL DE ADIÇÃO E7018 VT107E7104 NA 17/02/2011 MATERIAL DE BASE API5L GrB 103482 0050446363 24/07/2010 - - - - Notas Gerais: Acompanhamento, testes e ensaios realizado pela empresa CONAJ ENGENHARIA. INSPETOR DE SOLDA CONTROLE DE QUALIDADE: FISCALIZAÇÃO CLIENTE: Francisco de da Qualidade CREA-CE Data: 01/08/11 Data: / / Data: / /002/11 REGISTRO DE ACOMPANHAMENTO DE SOLDAGEM DATA: 22/07/11 NORMAS DE REFERÊNCIA: ASME IX/2010 EPS EMPREGADA:TIG+ER-001/2011(A QUALIFICAR) NOME DO SOLDADOR: SANDY ROBERTA MACIEL SINETE:N/A POS. QUALIF. 6G PROCESSO: TIG+ER METAL DE BASE METAL DE ADIÇÃO COBRE- GÁS DE CORPO JUNTA TIPO DIAM./ESP. MARCA PROTEÇÃO DE PROVA O(mm) API 5L Gr B 1 01/11 GERDAU/ESAB 3,18/3,25 SFA 5.18/SFA 5.1 6/4 NÃO SIM-ARGÔNIO INSTRUMENTO ALICATE AMPERÍMETRO MEDIDOR DE TEMPERATURA DATA VALIDADE DATA VALIDADE MARCA DE SÉRIE CERTIF. AFERIÇÃO MARCA AFERIÇÃO CERTIF. AFERIÇÃO AFERIÇÃO SÉRIE AFERIÇÃO AFERIÇÃO MINIPA ET 3960 ET39600003154 NISSI N° 381.07.10 28/07/2010 12 MESES MINIPA MT-350 MT0350053206 NISSI N° 312.08.10 25/08/2010 12 MESES CROQUI DO CHANFRO COM SUAS DIMENSÕES CROQUI DA SEQUENCIA DE PASSES: 6 5 4 mm 3 11 2 1.5 mm 1 4 mm POSIÇÃO DE SOLDAGEM: 6G ELETRODO TIPO DE TEMPERATURA DO DO DA CORRENTE DE TENSÃO PROGRES. MÉTODO NOME DIAMETRO PASSE DE DE PRÉ- PASSE CAMADA E CORRENT (V) AWS COMERCIAL (mm) SOLDAGEM LIMPEZA (cm/min) INTERPASSE (mm) AQUEC. POLARIDADE E (A) 1 1 ER70S-3 GERDAU 3,18 7,0 CC 119 a 162 10 a 15 ASC ESC/ESM 3,7 34 2 2 ER70S-3 GERDAU 3,18 8,0 CC 120 a 162 9 15 ASC ESC/ESM 7,1 102 3 3 E-7018 OK-4804 3,25 7,0 CC + 80 a 141 26 a 32 ASC ESC/ESM 15,8 125 4 4 E-7018 OK-4804 3,25 7,0 CC + 79 a 142 25 a 33 ASC ESC/ESM 11,8 90 5 4 E-7018 OK-4804 3,25 7,5 CC + 80 a 140 25 a 33 ASC ESC/ESM 19,7 105 6 4 E-7018 OK-4804 3,25 8 CC + 79 a 141 25 a 32 ASC ESC/ESM 19,5 110 LAUDO LEGENDA APROVADO REPROVADO EVS EXAME VISUAL DE SOLDA ASC ASCENDENTE CC CORRENTE CONTÍNUA X GAM GAMAGRAFIA DESC DESCENDENTE ESC - ESCOVAMENTO DOB DOBRAMENTO N/A - NÃO APLICÁVEL ESM - ESMERILHAMENTO ACOMPANHAMENTO REALIZADO PARA ELABORAÇÃO DE PROCEDIMENTO DE SOLDAGEM. EVS APROVADO LIMPEZA INICIAL: AO METAL BRILHANTE TENSÃO EM VAZIO: 80 VOLTS ESPESSURAS DE DEPOSITO : TIG 4,0 mm ELETRODO REVESTIDO 7,0 mm OUTROS INSTRUMENTOS: CALIBRE DE SOLDA FBTS - FELS-02 CERT.: NISSI N° 390.08.10 VALIDADE: 30/08/2011 CALIBRE DE SOLDA HI-LO - HL-10 CERT.: NISSI N° 384.08.10 VALIDADE: 30/08/2011 INSPETOR DE SOLDA CONTROLE DE QUALIDADE FISCALIZAÇÃO L de Engenhe da Qualidade CREA-CE 38475D/SMQCSENAI LABORATÓRIO DE METROLOGIA DO SENAI CEARÁ LMS - CE ENSAIO DE TRAÇÃO - RELATÓRIO 0463/11 Pág. 1/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. Endereço: Rua General de 709 Parque Manibura - Fortaleza CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE Quantidade de 01 (UM). do AÇO CARBONO API 5L Gr B. do processo: TIG + ELETRODO REVESTIDO POSIÇÃO DE SOLDAGEM: 6G METAL DE ADIÇÃO: ER70S-3 / E7018. Executante do processo: SANDY ROBERTA MACIEL Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA - SNQC Data dos 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: DE CARGA C/ CAPACIDADE MÁXIMA DE 600kN. Certificado de 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE01: ENSAIO DE Norma(s) Considerada(s): ASME 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões úteis do CP01TR Corpo de prova Descrição Largura Espessura Área (mm) (mm) CORPO DE PROVA 01 P/ ENSAIO DE CP01TR IDENTIFICAÇÃO DO CLIENTE: CP5-TR01 19,9 10,2 203,8 5. RESULTADOS OBTIDOS NO ENSAIO DE TRAÇÃO Carga Tensão de Tensão de Alongamento Corpo de Escoamento Resistência prova Lo=50mm Considerações do ensaio (Kgf) (MPa) (MPa) (%) CP01TR 10.386,5 341,6 499,8 RUPTURA NA JUNTA Temperatura 20,9 Umidade do ar (%): AP. Francisco Eduardo Souza Engenheiro da Qualidade CREA-CE 38475D/SNQC reprodução deste desde que qualquer sempre apresente Os deste exclusivamente submetido a calibração condições não extensive SENAI Serviço CETAFR Laboratorio de Metrologia Ceara - Nacional de Centro de Educação de 1395 Distrito Industrial CE Alexandre (85) 3421-5023 CNPJ 03 Industrial DRICE RodriguesSENAI LABORATÓRIO DE METROLOGIA Serviço Nacional do DO SENAI CEARÁ LMS - CE ENSAIO DE TRAÇÃO - RELATÓRIO 0463/11 Pág. 2/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. 6. CURVA OBTIDA NO ENSAIO DE TRAÇÃO (MPa) 00 (%) Figura 6.1. Curva tensão x deformação do CP01TR. Data da emissão: 29/07/2011 Anderson Moreira de Sousa Gerente Técnico do AP. Francisco/Eduardo L. de/Souza Engenheiro da Qualidade CREA-CE !S2183N2 autoriza a reprodução deste que qualquer cópia sempre apresente seu conteúdo integral Os resultados deste Certificado exclusivamente 30 instrumento submetido a calibração nas condições não sendo extensive quaisquer lotes SENAI Serviço CETAFR de Metrologia do - LMS-CE Nacional de Centro de Educação Av. de 1395 Distrito Industrial Maracanau Aprendizagem Tecnologia Alexandre Tele Fax (85) 3421-5023 CNPJ Isente Industrial DRICE Rodrigues e-mail:SENAI LABORATÓRIO DE METROLOGIA Serviço Industrial DO SENAI CEARÁ LMS-CE ENSAIO DE TRAÇÃO - RELATÓRIO 0464/11 1/2 Cliente: Conaj Assessoria contábil & Engenharia S/S Ltda. Endereço: Rua General de 709 Parque Manibura Fortaleza - CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE Quantidade de ensaios: 01 (UM). Identificação do AÇO CARBONO API 5L Gr B. Identificação do processo: TIG + ELETRODO REVESTIDO - POSIÇÃO DE SOLDAGEM 6G - METAL DE ADIÇÃO: ER70S-3 / Executante do processo: SANDY ROBERTA MACIEL Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA SNQC Data dos 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: DE CARGA C/ CAPACIDADE MÁXIMA DE Certificado de 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE01: ENSAIO DE Norma(s) Considerada(s): ASME IX 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões úteis do CP02TR Corpo de Descrição Largura Espessura Área prova (mm) (mm) CORPO DE PROVA 02 P/ ENSAIO DE TRAÇÃO CP02TR IDENTIFICAÇÃO DO CLIENTE: CP6-TR02 19,9 10,2 203,8 5. RESULTADOS OBTIDOS NO ENSAIO DE TRAÇÃO Carga Tensão de Tensão de Alongamento Corpo de Escoamento Resistência Lo=50mm Considerações do ensaio prova (Kgf) (MPa) (MPa) (%) CP02TR 10.024,3 335,2 RUPTURA NO METAL DE 482,4 Temperatura 20,9 Umidade do ar (%): 41.0 Francisco Eduardo de Souza Engenheiro da Qualidade CREA-CE reprodução deste certificado que qualquer sempre apresente seu integral Os resultables deste refer exclusivamente instrumento especificadas não sendo extensive SENAI Serviço CETAFR de Metrologia do - Nacional de Centro de Educação Av. de 1395 Distrito Industrial - CEP Tecnologia Alexandre Tele Fax (85) CNPJ DRICE RodriguesSENAI LABORATÓRIO DE METROLOGIA Serviço Nacional de Industrial DO SENAI CEARÁ LMS CE ENSAIO DE TRAÇÃO - RELATÓRIO 0464/11 2/2 Cliente: Conaj Assessoria contábil & Engenharia S/S Ltda. 6. CURVA OBTIDA NO ENSAIO DE TRAÇÃO Tensão (MPa) (%) Figura 6.1. Curva tensão x deformação do CP02TR Data da emissão: 29/07/2011 Anderson Moreira de Sousa Gerente Técnico do Laboratório Francisco Eduardo L. de Souza Engenheiro da Qualidade DIMS-CT autoriza a deste desde que qualquer cópia sempre apresente resultados deste Certificado exclusivamente no à calibração condições não sendo extensivo a quaisquer lotes SENAI Serviço CETAFR Laboratório de Metrologia do Senai LMS-CE Nacional de Centro de Educação Av de 1395 Distrito - CE CEP 1939-160 Aprendizagem Tecnologia Alexandre Tele Fax (85) 3421-5023 Industrial DR/CE RodriguesSENAI LABORATÓRIO DE METROLOGIA de DO SENAI CEARÁ LMS-CE ENSAIO DE DOBRAMENTO - RELATÓRIO 0459/11 1/2 Cliente: Conaj Assessoria contábil & Engenharia S/S Ltda. Endereço: Rua General de Castro, 709 - Parque Manibura - Fortaleza - CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE Quantidade de ensaios: 01 (UM). Identificação do AÇO CARBONO API 5L Gr B. Identificação do processo: TIG + ELETRODO REVESTIDO POSIÇÃO DE 6G - METAL DE ADIÇÃO: ER70S-3 / Executante do processo: SANDY ROBERTA MACIEL Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA SNQC IS2183N2 Data dos 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: DE CARGA C/ CAPACIDADE MÁXIMA DE Certificado de 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE05: ENSAIO DE Norma(s) Considerada(s): ASME IX 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões do corpo de prova Corpo de Descrição prova Comp. Larg. Espessura (mm) (mm) (mm) CORPO DE PROVA 05 P/ ENSAIO DE DOBRAMENTO CP05DO IDENTIFICAÇÃO DO CLIENTE: CP1-DO RAIZ 1 210,0 39,6 10,0 5. RESULTADO OBTIDO NO ENSAIO DE DOBRAMENTO Dimensão Corpo de da Ocorrências Diâmetro do cutelo Conclusão Considerações do prova ocorrência (mm) ensaio (mm) 38,0 Trinca/Abertura Aprovado CP05DO Velocidade de ensaio (mm/min) X Nenhuma Reprovado 50,0 Temperatura 21.1 Umidade do ar (%): 40.0 Francisco L. de Souza Engenheiro da Qualidade CREA-CE F reprodução deste que apresente seu Os resultados deste exclusivamente an à calibração nas condições não sendo SENAI Serviço CETAFR de Metrologia Ceará LMS-CE Nacional de Centro de de 1395 - Distrito Industrial - CEP Aprendizagem Tecnologia Alexandre (85) CNPJ of Industrial DRICE RodriguesSENAI LABORATÓRIO DE METROLOGIA Serviço Nacional de DO SENAI CEARÁ LMS-CE - ENSAIO DE DOBRAMENTO - RELATÓRIO 0459/11 Pág. 2/2 Cliente: Conaj Assessoria contábil & Engenharia S/S Ltda. 6. REGISTRO FOTOGRÁFICO DA REGIÃO TRACIONADA NO ENSAIO DE DOBRAMENTO CP05DO FIGURA 6.1. DOBRAMENTO DE RAIZ Data da emissão: 29/07/2011 Anderson Moreisa de Sousa Gerente Técnico do Francisco Eduardo de Souza Engenheiro da Qualidade CREA-CE reprodução deste desde que qualquer sempre apresente seu integral Os resultados deste Certificado exclusivamente ao instrumento submetido à calibração nas condições não sendo extensive a quaisquer SENAI Serviço CETAFR de Metrologia do Ceara - LMS-CE Nacional de Centro de Educação e de 1395 Distrito Industrial Maracanaa CE CEP 61939-160 Tecnologia Alexandre CNPJ - Isento Industrial Figueira RodriguesSENAI LABORATÓRIO DE METROLOGIA Nacional DO SENAI CEARÁ LMS - CE ENSAIO DE DOBRAMENTO - RELATÓRIO 0460/11 1/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. Endereço: Rua General de 709 - Parque Manibura - Fortaleza - CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE SOLDAGEM. Quantidade de 01 Identificação do AÇO CARBONO API 5L Gr Identificação do processo: TIG + ELETRODO REVESTIDO - POSIÇÃO DE SOLDAGEM 6G - METAL DE ADIÇÃO: ER70S-3 / Executante do processo: SANDY ROBERTA Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA - SNQC Data dos 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: CÉLULA DE CARGA C/ CAPACIDADE MÁXIMA DE Certificado de Calibração: 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE05: ENSAIO DE Norma(s) Considerada(s): ASME 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões do corpo de prova Corpo de Descrição Comp. Larg. Espessura prova (mm) (mm) (mm) CORPO DE PROVA 07 P/ ENSAIO DE DOBRAMENTO CP07DO IDENTIFICAÇÃO DO CLIENTE: CP2-DO FACE 1 210,0 39,6 10.0 5. RESULTADO OBTIDO NO ENSAIO DE DOBRAMENTO Dimensão Corpo de da Diâmetro do cutelo Considerações do Ocorrências Conclusão prova ocorrência (mm) ensaio (mm) 38,0 Trinca/Abertura Aprovado Velocidade de CP07DO ensaio (mm/min) Nenhuma Reprovado Temperatura 21.1 Umidade do ar (%): Francisco Engenheiro da Qualidade LMS-CT que integral deste exclusivamente ao instrumento submetido condições não extensive SENAI Serviço CET AFR Laboratorio de Metrologia do Nacional de Centro de Educação Av de 1395 Distrito Industrial CE Aprendizagem Alexandre (85) 3421-5023 Industrial DRICE FigneiraSENAI LABORATÓRIO DE METROLOGIA Nacional industrial DO SENAI CEARÁ LMS CE ENSAIO DE DOBRAMENTO - RELATÓRIO N° 0460/11 Pág. 2/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. 6. REGISTRO FOTOGRÁFICO DA REGIÃO TRACIONADA NO ENSAIO DE DOBRAMENTO CP07DO FIGURA 6.1. DOBRAMENTO DE FACE Data da emissão: 29/07/2011 Anderson Moreisa de Sousa Gerente Técnico do Francisco Eduardo Souza Engenheiro da Qualidade CREA-CE LMS-CE autoriza a reprodução deste deside que qualquer cópia sempre apresente seu integral Os resultados deste Certificado exclusivamente ao instrumento submetido calibração nas condições sendo extensive SENAI Serviço CETAFR de Metrologia LMS-CE Nacional de Centro de Educação Av. de 1395 - Distrito Industrial - Aprendizagem Tecnologia Alexandre Tele/Fax (85) CNPJ Industrial DR/CE Figueira RodriguesSENAI LABORATÓRIO DE METROLOGIA DO SENAI CEARÁ LMS-CE - ENSAIO DE DOBRAMENTO - RELATÓRIO 0461/11 Pág. 1/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. Endereço: Rua General Caiado de Castro, 709 - Parque Manibura - Fortaleza - CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE SOLDAGEM Quantidade de 01 (UM). Identificação do AÇO CARBONO API 5L Gr B. Identificação do processo: TIG + ELETRODO REVESTIDO - POSIÇÃO DE 6G METAL DE ADIÇÃO: ER70S-3 / Executante do processo: SANDY ROBERTA Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA - SNQC Data dos 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: CÉLULA DE CARGA C/ CAPACIDADE MÁXIMA DE Certificado de 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE05: ENSAIO DE Norma(s) Considerada(s): ASME IX 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões do corpo de prova Corpo de Descrição Comp. prova Larg. Espessura (mm) (mm) (mm) CORPO DE PROVA 06 P/ ENSAIO DE DOBRAMENTO CP06DO IDENTIFICAÇÃO DO CLIENTE: CP3-DO RAIZ 2 39,6 5. RESULTADO OBTIDO NO ENSAIO DE DOBRAMENTO Dimensão Corpo de da Diâmetro do cutelo Ocorrências Conclusão Considerações do prova ocorrência (mm) ensaio (mm) 38,0 Trinca/Abertura Aprovado Velocidade de CP06DO ensaio (mm/min) Nenhuma Reprovado 50,0 Temperatura 21.1 Umidade do ar (%): 40,0 Francisco de Engenheiro da Qualidade deste que qualquer apresente integral deste Certificado 40 condições não sendo extensive a Serviço CETAFR Laboratorio de Metrologia do de Centro de Educação de 1395 Distrito Industrial CE CEP Alexandre (85) 3421-5023 CNPJ 01 industrialSENAI LABORATÓRIO DE METROLOGIA Serviço Nacional de DO SENAI CEARÁ LMS-CE ENSAIO DE DOBRAMENTO - RELATÓRIO 0461/11 2/2 Cliente: Conaj Assessoria contábil & Engenharia S/S Ltda. 6. REGISTRO FOTOGRÁFICO DA REGIÃO TRACIONADA NO ENSAIO DE DOBRAMENTO CP06DO FIGURA 6.1. DOBRAMENTO DE RAIZ Data da emissão: 29/07/2011 Anderson Moreisa de Sousa Gerente do Francisco t de Souza Engenheiro da Qualidade CREA-CE 334750/E E a reprodução deste desde que qualquer copia sempre apresente integral resultados deste ( referem-se exclusivamente ao instrumento submetido calibração nas condições não sendo a lotes SENAI Serviço CETAFR de Metrologia LMS-CE Nacional de Centrol de Educação e de 1395 Distrite Industrial Maracanau - Aprendizagem Tecnologia Alexandre Tele/Fax (85) 3421-5023 CNPJ Isento Industrial Figueira Rodrigues e-mailSENAI LABORATÓRIO DE METROLOGIA Serviço de DO SENAI CEARÁ LMS CE ENSAIO DE DOBRAMENTO - RELATÓRIO 0462/11 1/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. Endereço: Rua General Caiado de Castro, 709 Parque Manibura - Fortaleza CE Proposta de Serviço: 304/11 1. INFORMAÇÕES GERAIS JUSTIFICATIVA DO(S) ENSAIO(S): AVALIAR A DUCTILIDADE DA JUNTA SOLDADA P/ QUALIFICAÇÃO DE PROCEDIMENTO DE Quantidade de ensaios: 01 (UM). Identificação do material: AÇO CARBONO API 5L Gr B. Identificação do processo: TIG + ELETRODO REVESTIDO - POSIÇÃO DE 6G - METAL DE ADIÇÃO: ER70S-3 / Executante do processo: SANDY ROBERTA Responsável pela inspeção: FRANCISCO EDUARDO LEITE DE SOUZA - SNQC Data dos ensaios: 29/07/2011 2. PADRÃO UTILIZADO LMS-P085: CÉLULA DE CARGA C/ CAPACIDADE MÁXIMA DE Certificado de 126/11 Validade: fev/13 3. PROCEDIMENTO LMS-PE05: ENSAIO DE Norma(s) Considerada(s): ASME IX 4. IDENTIFICAÇÃO DO CORPO DE PROVA Dimensões do corpo de prova Corpo de Descrição Comp. prova Larg. Espessura (mm) (mm) (mm) CORPO DE PROVA 08 P/ ENSAIO DE DOBRAMENTO CP08DO IDENTIFICAÇÃO DO CLIENTE: CP4-DO FACE 2 210.0 39,6 10,0 5. RESULTADO OBTIDO NO ENSAIO DE DOBRAMENTO Dimensão Corpo de da Ocorrências Diâmetro do cutelo Conclusão Considerações do prova ocorrência (mm) ensaio (mm) Trinca/Abertura Aprovado CP08DO Velocidade de ensaio (mm/min) Nenhuma Reprovado 50,0 Temperatura 21,1 Umidade do ar (%): 40,0 Francisco Eduardo de Souza Engenheiro da Qualidade LMS-CE a reprodução deste que qualquer cópia sempre apresente seu integral resultados deste Certificado refere instrumento submende condições não sendo Serviço CETAFR de Metrologia do Senal Ceará LMS-CE Nacional de Centro de Educação de 1395 Distrito Industrial Aprendizagem Alexandre Tele Fax (85) CNPJ Industrial DR CE Figueira RodriguesSENAI LABORATÓRIO DE METROLOGIA Industrial DO SENAI CEARÁ LMS - CE ENSAIO DE DOBRAMENTO - RELATÓRIO 0462/11 Pág. 2/2 Cliente: Conaj Assessoria & Engenharia S/S Ltda. 6. REGISTRO FOTOGRÁFICO DA REGIÃO TRACIONADA NO ENSAIO DE DOBRAMENTO CP08DO FIGURA 6.1. DOBRAMENTO DE FACE Data da emissão: 29/07/2011 Anderson Moreisa de Sousa Gerente Técnico do Laboratório Francisco Eduardo L. de Souza Engenheiro da Qualidade CREA-CE autoriza a reprodução deste desde que qualquer cópia sempre apresente seu integral Os deste Certificado exclusivamente instrumento submetido calibração nas condições não sendo extensive a lotes SENAI Serviço CETAFR - Laboratorio de Metrologia Nacional de Centro de Educação de 1395 Distrito Industrial - - CE-CEP Aprendizagem Tecnologia Alexandre Tele/Fax - CNPJ I.E. industrial DRICE e-mail:TuboVerde NUMBER CERTIFICADO DE INSPEÇÃO Folha: NUMBER 38723 14001 NUMBER (De acordo com DIN EN 10204 3.1) 0050446363 1/2 V & M do BRASIL S.A. NUMBER USINA BARREIRO Belo Horizonte MG Brasil CEP: 30161-970 Caixa Postal: 1453 Cliente: Brasil Pedido Usina: 000130 Pedido Cliente: Pedido Cotação Material: Cod. Material: SS1907 Inspeção: V & M do BRASIL S.A. do Material do Cliente: Número NEO: Autorização Fornecimento DIMENSÕES: mm X 11.00 mm SCHEDULE: 080 # GRAU DO AÇO NORMA METALURGICA: API SPEC 5L 01.10.2007 # NORMA DIMENSIONAL: API SPEC 5L ATENDE NORMAS: A 106 PRODUTO: TUBOS DE ACO SEM LAMINADO À PONTA CHANFRADA 37.5 GR. # LAMINADO # PROTECAO SUPERFICIAL: SEM PROTECAO EXTERNO: - 0,800 mm mm PAREDE: + 1.650 COMPRIMENTO: FAIXA 8.000,00 - mm # 20 01 4000.00 8000.00 DE NORMA: VMB SPEC MONOGRAMA API X 11.00 B SMLS M ASTM A 106 19000 KPA KG HEAT marrado Corrida Lote de I ote de Peças 73.90 m 3154 103482 0010295899 030001804417 7 75.80 3234 0010297567 0010295899 7 76.20 m 3252 0010295899 030001804417 7 76.40 in $260 103482 0010295899 030001804417 75.40 3218 PRODUTO APROVADO NOS SEGUINTES DIMENSIONAL # VISUAL TESTE HIDROSTATICO: 19.000,0 COMPOSIÇÃO QUÍMICA (%): CEq DI Unidade: Pcm: C Mn P S Si Cr Mo Sn Nb B Ti Pb As Zr Bi W o N H Ca Zn Sb CEq FB DI P Exigência: Min 0.29 Max 1,06 0.030 0.40 0.080 Corr. / Lote de Produção: 0,19 0.007 0.20 0.01 0.03 0,01 0.021 0.001 0,000 0.000 0,0025 Check 0.18 0.45 0.006 0.004 0.03 0,000 0,0024 0.20 0.007 0.006 0.01 0.03 0,01 0.001 0,000 0.0022 Direção CP. Longitudinal Ambiente Medida Area(MM2) RT(MPA) AL(%) LE/RT Francisco da Qualidade de Souza Tração LE(MPA) Min.: 245 415 29 Carr Produção 0010295899 324 464 42NUMBER CERTIFICADO DE NUMBER (De acordo com DIN EN & 14001 CHSAS42001 NUMBER Francisco da Qualidade de Engenheiro Souza 4QC DATA DEPARTAMENTO DE CONTROLE DE QUALIDADE que este material produzido e inspecionado de acordo com todas as exigências 24.07.2010 FAX (31) 3328-2587 normas e especificações e resultados Este Certificado ALEXANDRE COSTA sistema E válido sem TÉCNICO TUBOS Os da V&M do BRASIL são com processo de produção utiliza G vegetal como fonte de Este carvão de de 100.000 de CO2 ha na de florestas plantadas pela V&M de 16.1 tonelada(s) de tubos de aço da V&M do BRASIL, sua empresa para redução do efeito evitar de 29.0GERDAU 2 CERTIFICADO DE QUALIDADE Gerdau Aços Longos S. dos Campos Praça 303 CEP dos Campos SP Fone: Fax: (012) 3935-3807 CERTIFICAMOS QUE o PRODUTO DE ACORDO COM os REQUISITOS DA NORMA TÉCNICA CITADA. Cliente Nota fiscal Certificado No COML GERDAU NAT 139676 364221 SJC Descrição do Produto Norma/Qualidade Data Emissão Folha No ARAME P/SOLDA TIG ER70-S3 AWS 5.18/A5.18M2005 18/9/10 1 DE 1 C Si Mn S P Cu NI Cr Mo BITOLA CORRIDA PESO % % % % % % % % % % MPa % J 41047682 1.000 0,070 0,530 0,960 0,011 0,024 0,010 0,000 0,020 0,002 0,004 400 480 22 27 Código das Propriedades Mecânicas Observação Qualidade AWS 18M 2005 ASME II-C SFA de RADIOGRÁFICO ATENDE REQUISITOS DA ASME II-C Jose Mario Soares Timi Tes Impacto min 27J Francisco Eduardo L de Sonza Engenheiro da Qualidade CREA-CE 38475D/ENQCESAB CERTIFICADO DA QUALIDADE Quality Certificate / Certificado de Calidad Conforme ASMESFA5.01/2010 Programa(Schedule) H Produto : OK 48.04 3,25X350MM - LT 15KG Product/Producto Lote : VT107E7104 Data de Produção : 17.02.2011 Heat Number/Produccion Date/Fecha de Produccion Classificação : Classification/ AWS A5.1-04 ASME SFA5.1/ 2010 E7018 Corpos de Prova de Metal Depositado All-Weld Metal Test Assemblies/Cuerpos de Prueba del Metal Depositado Análise Química (%) Chemical Analysis/Analisis Quimico C Si Mn P S 0,068 0,440 1,340 0,025 0,021 Cr Ni Mo V 0,080 0,032 0,009 0,013 Propriedades Mecânicas Típicas Typical Mechanical Properties / Propiedades Tipicas Resistência a Tração (MPA)/Tensile Strength/Resistência a la Tracion 580 Limite de Escoamento (MPA)/Yield Strength/Limite de Fluencia 490 Alongamento (%)/Elongation/Alargamiento 30 Teste de Impacto CHARPY-V (J)/Impact Test/Ensayo de Impacto 110 Temperatura -30 Teste de Filete Fillet Weld Test / Ensayo de Filete ATENDE AOS REQUISITOS SATISFY THE REQUIREMENTS ATIENDE A LOS REQUISITOS Qualidade Radiográfica Radiographic Test/Calidad Radiografica GRAU 1 GRADE 1 GRADO 1 Observações Observations/Observaciones UMIDADE MOISTURE UMIDADWHITE MARTINS White Martins Gases Industriais do Nordeste de Gases Especiais - Salvador Br 324 km 5,5-Alto Alegre Salvador - Bahia - CEP 41 3510-450 Telefone: (71)3390 3183 Fax: (71)3390 3299 CERTIFICADO DE CONFORMIDADE Produto: Argônio - Classe Industrial Data de emissão: 05/05/2011 Pureza mínima 99,996%Nissi DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Montagem e Manutenção Industrial Serviços Especiais Deus é a nossa vitória PADRÕES 381.07.10 Página 1 de 5 Cliente CONENGE SC CONSTRUÇÕES E ENGENHARIA LTDA - Mariinha Mendes, 25 Alto de São Manoel - Mossor6/RN Instrumento Calibrado Instrumento Alicate Amperimetro de Série ET3960003154 Fabricante Minipa Modelo ET-3960 Cód. de Identificação Data da Calibração 28/7/2010 Data da Próxima Calibração 28/7/2011 3 Local da Calibração Condição Ambiental Laboratório da NISSI Rua Dr. João 1080, Nova Temperatura: Umidade Relativa: 55 4 Utilizado Instrumento Multicalibrador de Grandeza Elétrica Certificado F4263006 Validade de Identificação 25/05/2015 PR 074 Emitente / Rastreabilidade FLUKE/NVLAQ 5 Procedimento o instrumento foi calibrado em relação a um padrão de nosso descrito no item 4, utilizando procedimento interno de calibração onde contém normas técnicas para este fim. 6 Caracteristicas Apresentadas pelo Instrumento Calibração Final CORRENTE ALTERNADA Valor de Referência Alicate Incerteza Erro 0.80 Amperimetro (A) Média (A) 0,60 (A) (A) Faixa 40 40,30 0,30 1,4 400 100 100,60 0,60 0,1 0,20 (A) 200 0,85 0,3 0,00 300 300,90 0,90 0,1 40 100 200 300 360 360 360,70 0,70 0,1 CORRENTE ALTERNADA CORRENTE ALTERNADA Alicate Incerteza Valor de Erro + (A) Média (A) (A) (A) Faixa 55,0 54,5 -0,5 6,4 0.00 2000 137,5 139,0 1,5 0.1 -1.00 (A) 275,0 278,0 3,0 0,1 412,5 417,0 4,5 0,1 55,0 137,5 275,0 412.5 550,0 555,0 CORRENTE ALTERNADA CORRE CONTINUA Alicate Incerteza 0.00 Valor de Referência Erro Amperimetro -0.50 (A) Média (A) (A) (A) aixa 40 39,25 -0,75 4,5 400 100 99,15 -0,85 2,0 1.50 (A) 200 199.00 -1,00 2,6 300 298,75 -1,25 2,0 40 100 200 300 360 360 358,30 -1,70 1,4 CORRENTE CONTÍNUA Francisco Eduardo de Souza Engenheiro da Qualidade CREA-CE JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia Mossoro RN CEP:59.612-200 Fone fax (84) 3314 4719 CNPJ:03.021.255/0001-29 Insc. Est.: 20.140.856-2 Site: www.nissi.ind.brNissi DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES Página 2 de 5 CORRENTE CONTINUA Valor de Referência Alicate Incerteza 0.00 Amperimetro Erro (A) Média (A) (A) -1.00 (A) Faixa 55,0 53,0 -2,0 0,1 -2.00 2000 137,5 136,0 -1,5 0,1 3.00 (A) 275,0 274,0 -1,0 0,1 412,5 411,0 0,1 55,0 137,5 275,0 550,0 412,5 548,0 -2,0 0,1 CORRENTE CONTÍNUA Valor de Referência Alicate Incerteza Erro (Hz) Média (Hz) (Hz) (Hz) 0.04 Faixa 10 9,99 -0,01 0,1 100 25 24,99 -0,01 0,1 -0.10 (Hz) 50 49,98 -0,02 0,1 75 74,90 -0,10 10 25 50 75 90 90 89,90 -0,10 0.1 FREQUENCIA Valor de Referência Alicate Incerteza Erro Amperimetro 800.00 (KHz) Média (KHz) (KHz) (KHz) 600.00 Faixa 0,10 0,999 0,899 0,1 0,25 0,249 -0,001 (KHz) 0,00 0,499 -0,001 0,1 0,749 -0,001 0,1 0,10 0,25 0,75 0,90 0,90 0,899 -0,001 0,1 FREQUENCIA Valor de Referência Alicate Incerteza 0.00 Erro (KHz) Média (KHz) (KHz) (KHz) -0.04 Faixa 1,0 0,999 -0,001 0,1 10 2,5 2,499 -0,001 -0.10 (KHz) 4,999 -0,001 0,1 7,5 7,490 -0,010 0,1 1,0 2,5 5,0 7,5 9,0 9,0 8,990 -0,010 0,1 FREQUENCIA Valor de Referência Alicate Incerteza 0.00 Erro -0.02 (KHz) Média (KHz) (KHz) (KHz) -0.04 Faixa 10 9,99 -0,01 -0.06 -0.08 100 25 24,99 -0,01 0,1 (KHz) 50 49,98 -0,02 0,1 -0.12 -0,14 75 74,90 -0,10 0,1 10 25 50 75 90 90 89,90 -0,10 0,1 Francisco L. Souza Engenheiro da Qualidade JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Mossoro CEP Fone fax (84) 3314 4719 CNPJ:03.021.255/0001-29 Insc. 20.140.856-2 Site: www.nissi.ind.br& Controle WISSI Manutenção e Calibração de Instrumentos Montagem e Manutenção Industrial Serviços Especiais Deus é a nossa vitória PADRÕES Página 3 de 5 FREQUENCIA Valor de Referência Alicate Incerteza Erro (MHz) Média (MHz) (MHz) (MHz) Faixa 0,06 0,059 -0,001 0,1 0,15 -0,001 0,1 (MHz) 0,30 0,299 -0,001 0,1 -2,00 0,45 0,449 -0,001 0,1 0,06 0,15 0,30 0,45 0,60 0,60 0,599 -0,001 0,1 Valor de Referência Alicate Incerteza Erro Amperimetro Média 0.20 Faixa 40 39,70 -0,30 0,1 0.40 400 100 99,70 -0,30 200 199,55 -0,45 0,3 300 299,30 -0,70 0,1 40 100 200 300 360 360 -0,90 RESISTÊNCIA RESISTENCIA Valor de Referência Alicate Incerteza 0.00 Erro Média (KO) Faixa 0,4 0,3980 -0,0020 0,1 4 1,0 0,9970 -0,0030 0,1 2,0 1,9950 -0,0050 0,1 -0,60 3,0 2,9920 -0,0080 0,1 2,0 3,0 3,6 3,6 3,5895 -0,0105 0,1 RESISTÊNCIA Valor de Referência Alicate Incerteza Erro (KQ) Média (KQ) -0,10 Faixa 4 3,990 -0,010 0,1 40 10 9,990 -0,20 0,1 20 19,980 -0,020 0,1 -0,30 30 29,980 -0,020 0,1 4 10 20 30 36 36 35,965 -0,035 0,1 RESISTÊNCIA RESISTÊNCIA Alicate Valor de Referência Incerteza 0.00 Erro -0.05 Média Faixa 40 39,90 -0,10 0,1 400 100 -0.20 99,80 -0,20 0,1 -0,25 200 199,70 -0,30 -0,30 300 299,55 -0,45 0,3 40 100 200 300 360 360 359,35 -0,65 0,3 RESISTÊNCIA Francisco L. Souza Engenheiro da Qualidade CREA-CE JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia Fone fax (84) 3314 4719 - CNPJ:03.021.255/0001-29 Insc. Est.: 20.140.856-2 Site: www.nissi indInstrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES Página 4 de 5 Valor de Alicate Erro Incerteza 0.00 0.10 Média (MO) Faixa 0,4 0,398 -0,002 0,1 4 1,0 0,996 0,1 2,0 1,992 -0,008 -0.50 0,1 3,0 -0,60 2,988 -0,012 3,6 0,4 3,585 1,0 2,0 -0,015 0,1 3,0 3,6 RESISTÊNCIA Valor de Referência Alicate Amperimetro Erro Incerteza 0.00 (MO) Média (MO) (MO) Faixa -0.40 4 3,965 -0,035 0,1 40 10 9,930 -0,070 (MO) 20 19,855 -1.00 -0,145 0,1 30 -1.20 29,795 -0,205 0,1 4 36 10 35,630 20 -0,370 30 0,1 36 RESISTÊNCIA ALTERNADA Valor de Alicate Erro Incerteza Amperimetro (V) Média (V) (V) (V) 0.80 Faixa 0,4 0,4040 0,0040 0,1 4 1,0 1,0075 0,0075 0,40 (V) 2,0 2,0085 0.20 0,0085 0,1 3,0 0,00 3,0040 0,0040 0,4 3,6 1.0 3,6055 2,0 0,0055 3,0 3,6 TENSÃO ALTERNADA TENSÃO ALTERNADA Valor de Referência Alicate Amperimetro Erro Incerteza 0.80 (V) 0.60 Média (V) (V) (V) Faixa 4 0.40 4,025 0,1 40 10 0,030 0.20 10,030 0,1 20 0.00 20,030 0,030 0,1 30 -0.20 30,000 0,000 0,1 4 36 10 20 35,970 30 -0,030 36 0,1 TENSÃO ALTERNADA TENSAO ALTERNADA Valor de Referência Alicate Amperimetro Erro Incerteza 0.50 (V) Média (V) (V) (V) Faixa 0,30 40 40,2 0,2 0,1 0.20 400 100 100,4 0.10 0,4 0,1 0,00 (V) 200 200,4 0,4 0,1 -0,20 300 300,1 0,1 0,1 40 100 360 200 300 359,7 360 -0,3 0,1 TENSÃO ALTERNADA Francisco de Souza da Qualidade JOÃO MARIA Fone BARBOSA fax (84) 3314 4719 DE MOURA - ME. Rua Dr. João Marcelino, Insc. Est.: 1080 20.140.856-2 Nova Site: - www.nissi.ind.br RN -Nissi CERTIFICADO DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES RASTREAVEIS Página 5 de 5 TENSAO CONTINUA Valor de Referência Alicate Erro Incerteza 0.00 Amperimetro -0.05 (V) Média (V) (V) (V) -0.10 Faixa 0,4 0,399 -0,001 0.1 -0.15 4 1,0 0,998 -0,002 0,1 -0,20 (V) 2,0 1,997 -0.25 -0,003 0,1 3,0 2,996 -0,004 0,1 0,4 1,0 3,6 2,0 3,0 3,595 3,6 -0,005 0,1 TENSÃO CONTÍNUA TENSAO Valor de Referência Alicate Erro Incerteza 0.00 (V) Média (V) (V) (V) -0,20 Faixa 4 3,980 -0,020 0,1 40 10 9,960 -0,040 0,1 (V) 20 19,920 -0,080 30 29,885 -0,115 0,1 4 10 20 36 30 36 35,860 -0,140 0,1 TENSÃO CONTÍNUA CONTINUA Valor de Referência Alicate Erro Incerteza Amperimetro 0.42 (V) Média (V) (V) (V) Faixa 40 0,1 400 100 -0,50 200 199.10 -0,90 0,1 -0,52 300 298,65 -1,35 0,3 40 100 200 360 300 360 -1,60 0,1 TENSÃO CONTÍNUA Valor de Referência Alicate Erro Incerteza 0.00 -0.20 (V) Média (V) (V) (V) -0.40 Faixa 100 99,0 -1,0 0,1 -0.60 1000 250 249,0 -1,0 (V) 500 498,0 -2,0 0,1 -1:20 750 -2,5 6,4 100 250 500 750 900 900 897,0 -3,0 0,1 TENSÃO CONTÍNUA 7 Notas 7.1 "A incerteza dos resultados é em uma incerteza combinada, multiplicada por um fator de K, para um nível de confiança de aproximadamente 95%." 7.2 A validade de calibração do instrumento deve set estabelecida pelo usuário em de calibração. 7.3 Este certificado de calibração só deve ser reproduzido por completo, reprodução de partes requer aprovação da Nissi Serviços Especiais. 7.4 Os resultados apresentados referem-sa exclusivamente instrumento calibrado, na condições especificas, não sendo extensivos a quaisquer lotes, mesmo que similares. 8 Responsabilidade Preenchido por: Melo Giovanni Cabral Francisco t Souza Téchico Responsável 28 julho, 2010 Engenheiro da Qualidade CREA 3557 TD JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia RN - CEP:59.612-200 Fone fax (84) 3314 4719 - CNPJ:03.021.255/0001-29 Insc. 20.140.856-2 Site: www.nissi.ind.brNissi Instrumentação & Controle Manutenção e Calibração de Instrumentos Montagem e Manutenção Industrial PADADES Deus a nossa vitória 312.08.10 Página 1 de 1 1 Cliente CONENGE SC CONSTRUÇÕES E ENGENHARIA LTDA Marlinha Mendes, 25 Alto de São Manoel 2 Instrumento Calibrade Instrumento Termômetro a Laser Faixa do Instrumento -30 à 550 o Fabricante MINIPA Série MT 0350053206 Faixa Calibrada 30 a 400 Modelo MT350 Data de Calibração 25 agosto, 2010 Cód. de Identificação 63072 Data da Próxima Calibração 25 agosto, 2011 3 Local da Calibração Ambiental Laboratório da NISSI Rua Dr. João Marcelino, 1080 Nova Betânia Temperatura: 22 Umidade Relativa: 4 Utilizado Instrumento Forno de Corpo Negro Certificado 07573/08/2008 Validade 4/12/2013 Cód. de Identificação PR 069 Emitente / Rastreabilidade SALCAS/RBC 5 Procedimento o instrumento foi calibrado em relação a padrão(ões) de nosso laboratório descrito no item 4, utilizando procedimento interno de calibração, onde contém normas técnicas para este fim. Metrológicas Apresentadas pelo Instrumento Final Valores de Termômetro a Laser Gráfico do Erro Referência (Padrão) °C 0,40 Média das °C Erro Correção 0,30 Leituras 0,20 30 29,50 -0,50 0,50 100 99,83 -0,17 0,17 0,00 200 200,17 0,17 -0,17 -0,10 300 300,67 0,67 -0,67 -0,20 30 100 200 300 400 400 401,33 1.33 -1,33 Temperatura Incerteza das Medições 1,32 °C 7 Notas 7.1 "A incerteza dos resultados é baseada em uma incerteza combinada, multiplicada por um fator de abrangência K. para um de confiança de aproximadamente 95%". 7.2 o presente certificado refere-se exclusivamente ao instrumento calibrado. 7.3 A validade de calibração do instrumento deve ser estabelecida pelo usuário em plano de calibração. 7.4 Correção: Valor adicionado algebricamente ao valor lido no equipamento para obter o resultado corrigido, 8 Responsabilidade por: João Damasco Jr. João BARBOSA Giovanni Cabral Técnico Executante Técnico Responsável 25 agosto, 2010 Francisco t de Souza the CREA 3557 TD Engenheiro da Qualidade JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia RN CEP:59.612-200 Fone fax (84) 3314 4719 - CNPJ:03.021.255/0001-29 Insc. 20.140.856-2 Site: www.nissi.ind.brNissi DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Montagem e Manutenção Industrial Serviços Especiais Deus é a nossa vitória Página 1 de 2 384.08.10 Cliente CONENGE - SC CONSTRUÇÕES E ENGENHARIA LTDA Mariinha Mendes, 25 Alto de São 2 Instrumento Calibrado Instrumento Calibre de Solda Faixas Calibradas Desalinhamento - 0 a 30 mm Fabricante CELCO Espessura 0 a 45 mm Modelo CEWG299 Série Não Identificado Data de Calibração 30 agosto, 2010 Código de Identificação HL-10 Próxima Calibração 30 agosto, 2011 3 - Local da Calibração e Condição Ambiental Laboratório da NISSI Rua Dr. João 1080 Nova Betânia - RN Temperatura: 20°C 2 Umidade Relativa: 50% 5 4 Padrões Utilizados Instrumento Projetor de Perfil Certificado 11008/08 Validade 27/11/2013 Código de Identificação PR 065 Emitente / Rastreabilidade Mitutoyo / RBC Instrumento Digital Certificado 3740/08 Validade 06/05/2012 Código de Identificação PR 029 Emitente / Rastreabilidade Mitutoyo / RBC 5 Procédimento o instrumento foi calibrado em relação a padrões de nosso laboratório descrito no item 4. utilizando procedimento interno de manutenção calibração. 6 Características Metrológicas Apresentadas pelo Instrumento Calibração Final A - Escala de B Escala de de material A Escala medidora de desalinhamento VVC INDICAÇÃO NO PADRÃO Média D.Padrão (mm) (mm) (mm) (mm) Ciclo Ciclo 3° Ciclo 0.00 0.000 0.000 5,010 5,010 5,013 0.002 10.00 10,005 10,000 10,005 10,005 0.003 Francisco/Eduardo L. de Souza 15.00 15,000 15,010 15,005 0,005 Engenheiro da Qualidade 20,010 20,010 20.010 25.00 25,000 25,015 25,000 25,000 0,008 30,000 30,015 VALIDAÇÃO DO CERTIFICADO 30,005 30,003 0,007 certificado aos Incerteza das Medições 0,45 mm do Respond Data MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova RN CEP:59.612-200 Fone fax (84) 3314 4719 Insc. 20.140.856-2 Site: www.nissi.ind.brNissi DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Montagem e Manutenção Industrial Serviços Especiais PADRÕES Deus é a nossa vitória Página 2 de 2 B Escala de espessura de material VVC INDICAÇÃO NO PADRÃO Média (mm) (mm) (mm) 1° Ciclo Ciclo 3° Ciclo 0,00 0.000 0,000 0,000 0,000 5.00 5,005 5,015 5,005 5,005 10.00 10.020 10,025 10,023 15,015 15,010 15,010 15,013 0,002 20.00 20,025 20,015 20,020 0,004 25,005 25,005 25.015 25,010 30,00 30,020 30,020 30,020 30,020 0,000 35,00 35,015 35,010 35,013 0,002 40,00 40,005 40,005 40,005 0.003 45.00 45,020 45,015 45,015 45,018 0.002 0,003 Incerteza das Medições 0,45 mm C Calibre de ângulo VVC INDICAÇÃO NO PADRÃO Média D.Padrão Lado ( ) ( ) 1° Ciclo 2° Ciclo 3° Ciclo C 1 37.50 37.32 37.29 37.31 37,50 37.29 37.29 37.25 0,05 0,03 Incerteza das Medições 0,50 7 Notas 7.1 "A incerteza dos resultados é baseada em uma incerteza multiplicada por um fator de abrangência K. para um nivel de confiança de aproximadamente 95%." 7.2 A validade de calibração do instrumento deve ser estabelecida pelo usuário em plano de 7.3 VVC Valor Verdadeiro 7.4 Este certificado de calibração só deve ser reproduzido por completo, reprodução de partes requer aprovação escrita da Nissi Serviços Especiais. 7.5 Os resultados apresentados referem-se exclusivamente ao instrumento na condições não sendo extensivos a quaisquer mesmo que similares. 8 - Responsabilidade Preenchido por: João Paulo BARBOSA Giovanni Cabral Técnico Executante Tecnico Responsável 30 de agosto de 2010 CREA 3557 TD Francisco de Souza Engenheiro da Qualidade JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. 1080 Nova Mossoro RN - CEP:59.612-200 Fone fax (84) 3314 4719 Insc. Est.: 20.140.856-2 Site: www.nissi.ind.brNISSI CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES RASTREAVEIS Cliente 390.08.10 Página 1 de 3 CONENGE Instrumento - SC CONSTRUÇÕES E ENGENHARIA LTDA - Mariinha Mendes, 25 - Alto de São Manoel Calibrado Instrumento Calibre de Solda Fabricante Não Identificado Faixa de Indicação Faixa Calibrada Modelo Não Identificado Série Identificado Não Escala 0 a 40 mm Escala 0 a 40 de Identificação FELS-02 Escala 0 a 10 mm 0 a 10 mm Data de Calibração 30/8/2010 10 a 0 mm 10 a 0 mm mm Calibração 30/8/2011 0 a 60 Escala 0 a 60 Escala 0 a 20 mm 0 a 20 mm Local da Calibração Ambiental Escala 0 a 3,5 mm Escala 0 a 3,5 mm Temperatura: 20 °C da NISSI Rua Dr. João Marcelino, 1080 - Nova Betania - Umidade Relativa: 4 Padrab Utilizado #5 Instrumento Paquímetro Padrão Digital Certificado Cód. de Identificação 3740/08 PR 029 Validade 06/05/2011 Mitutoyo / RBC Instrumento Projetor de Perfil Certificado 11008/08 Cód. de Identificação PR 065 Validade Emitente / Rastreabilidade 26/11/2014 Procedimento Mitutoyo / RBC o interno instrumento foi calibrado em relação a padrões de nosso laboratório descrito no item 4, utilizando procedimento de manutenção calibração. 6 Metrologicas Apresentadas pelo Instrumento Calibração Final A - Escala 0 a 40 mm 10 20 40 B Escala 0 a 10 mm C Escala 10 a 0 mm 0 10 D Escala 0 a E - Escala 0 20 mm F - Escala 0 a 3,5 mm Eduardo t de Souza Engenheiro da Qualidade MARIA Fone BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 - Nova Betânia RN - CEP:59.612-200 fax (84) 3314 4719 CNPJ:03.021.255/0001-29 Insc. 20.140.856-2 Site: www.nissi.ind.brWISSI Instrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES Página 2 de 3 A - Escala de 0 a 40 mm VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (mm) (mm) (mm) 0,00 (mm) 0,000 0,000 0,000 0,000 0,000 5,00 5,000 5,000 5,005 5,002 0,003 10,00 10,015 10,000 10,010 10,008 0,008 15,00 15,005 15,005 15,000 15,003 0,003 20,00 20,000 20,000 20,005 20,002 0,003 30,00 30,005 30,010 30,010 30,008 0,003 40,00 40,005 40,005 40,010 40,007 0,003 0,003 Incerteza das Medições 0,40 mm B Escala de 0 a 10 mm VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (mm) (mm) (mm) (mm) 0,00 0,000 0,000 0,000 0,000 0,000 5,00 5,005 5,005 5,010 5,007 0,003 10.00 10,010 10,005 10,005 10,007 0,003 0,002 Incerteza das Medições 0,40 mm C Escala de 10 a 0 mm VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (mm) (mm) (mm) (mm) 10,00 10,020 10,010 10,000 10,01 0,01 5,00 5,010 5,010 5,005 5,01 0,00 0,00 0,000 0,000 0,00 0,00 0,004 Incerteza das Medições 0,41 mm D Escala Angular de 0 a 60° VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (°) (°) (°) 0,00 0,00 0,00 0,00 0,00 0,00 10,00 9,53 9,54 9,53 9,53 0,01 20,00 19,50 19,54 19,54 0,04 30,00 29,55 29,55 29,57 29,56 0,01 40,00 39,55 39,56 39,56 39,56 0,01 50,00 49,42 49,47 49,48 49,46 0,03 60,00 60,00 60,00 59,58 59,86 0,24 Francisco Equardo L. de Souza 0,05 Incerteza das Medições 2,00 Engenheiro da Qualidade CREA-CE 38475D/SNOC JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia - Mossoro - RN CEP:59.612-200 Fone fax (84) 3314 4719 CNPJ:03.021.255/0001-29 Insc. Est.: 20.140.856-2 Site: www.nissi.ind.brCERTIFICADO DE CALIBRAÇÃO Instrumentação & Controle Manutenção e Calibração de Instrumentos Serviços Especiais Montagem e Manutenção Industrial Deus é a nossa vitória PADRÕES RASTREAVEIS E Escala de 0 a 20 mm Página 3 de 3 VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (mm) (mm) (mm) (mm) 0,00 0,000 0,000 0,000 0,000 0,000 4,992 4,993 4,995 4,993 10,00 0,002 9,991 9,993 9,993 9,992 0,001 15,00 14,998 14,997 14,994 14,996 20,00 0,002 19,997 19,995 19,999 19,997 0,002 Incerteza das Medições 0,001 0,40 mm F Escala de 0 a 3,5 mm VVC INDICAÇÃO NO INSTRUMENTO MÉDIA D.PADRÃO (mm) (mm) (mm) (mm) 0,00 0,000 0,000 0,000 0,000 1,00 1,005 0,995 1,001 1,000 0,005 1,510 1,505 1,505 1,507 0,003 2,00 2,000 2,005 2,005 2,003 0,003 2,50 2,495 2,500 2,495 2,497 0,003 3,00 3,005 3,000 3,000 3,002 0,003 3,50 3,500 3,505 3,510 3,505 0,005 0,003 Incerteza das Medições 0,40 mm 7. Notas de confiança de aproximadamente 95%." 7.1 "A incerteza dos resultados é baseada em uma incerteza combinada, multiplicada por um fator de abrangência para um nível 7.2 A validade de calibração do instrumento deve ser estabelecida pelo usuário em plano de calibração. 7.3 Este certificado de calibração só deve ser reproduzido por completo, reprodução de partes requer aprovação escrita da Nissi Serviços Especials. 7.4 Os resultados apresentados referem-se exclusivamente ao instrumento calibrado, na condições especificas, não sendo extensivos a quaisquer lotes, mesmo que 8 Responsabilidade por: João Paulo BARBOSA Cabral Técnico Executante Técnico Responsável 30 de agosto de 2010 CREA 3557 TD de Souza Engenheiro da Qualidade CREA-CE JOÃO MARIA BARBOSA DE MOURA ME. Rua Dr. João Marcelino, 1080 Nova Betânia RN CEP:59.612-200 Fone fax (84) 3314 4719 - CNPJ:03.021.255/0001-29 - Insc. Est.: 20.140.856-2 Site: www.nissi.ind.br
