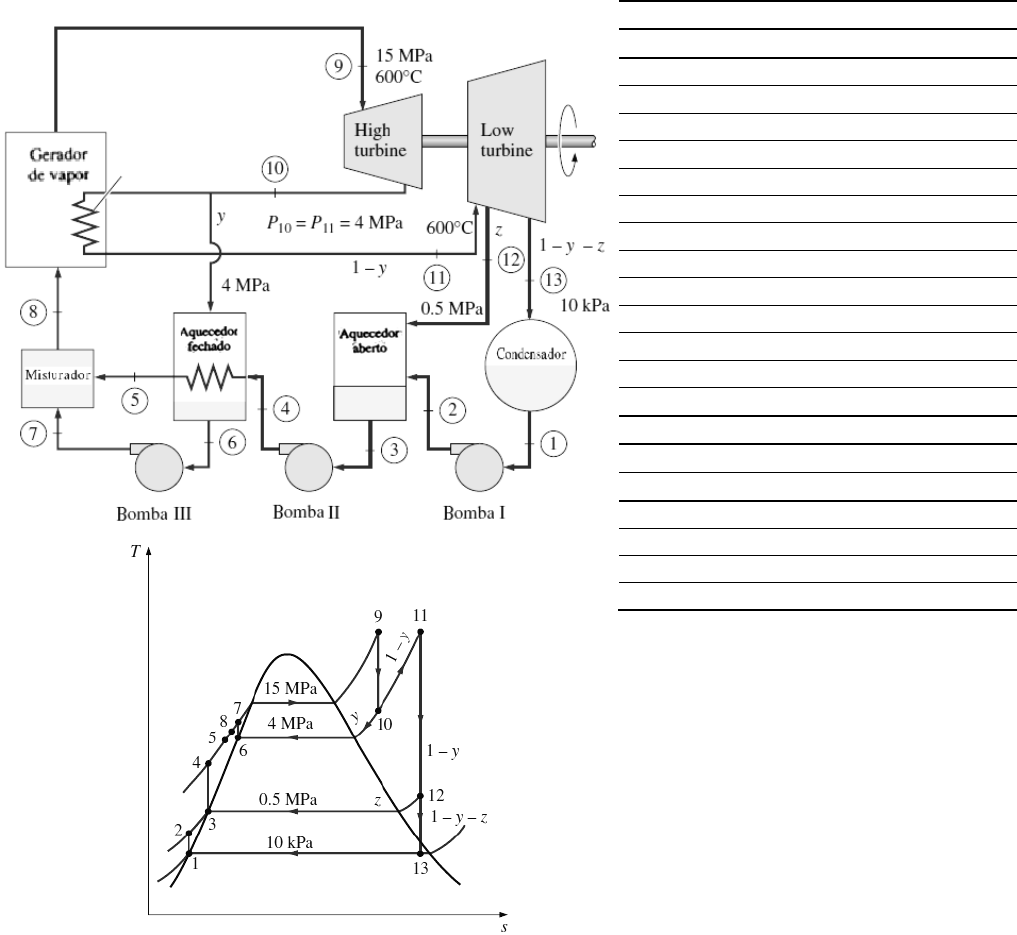

Questão 1 – Considere uma planta de potência à vapor segundo ciclo Rankine com reaquecimento e
regeneração (Figura 1). O vapor entra na turbina a 15 MPa e 600ºC e no condensador se encontra a 10 kPa.
Extraem-se vapor da turbina de alta pressão (H) para o aquecedor fechado e para o reaquecimento. Ainda na
turbina de baixa pressão (L), extrai-se vapor para um aquecedor aberto. Considerando-se as condições
apresentadas do diagrama T-s, determine as frações de vapor extraídas (y e z), a relação de consumo e a
eficiência térmica do ciclo.






























Estados dos processos e dados selecionados
Estado P (kPa) T (ºC) h (kJ/kg)
1 10
2 500
3 500
4 15000
5 15000
6 4000
7 15000
8 15000 1089,8
9 15000 600 3582,3
10 4000 3155,0
11 4000 600 3674,9
12 500 3014,8
13 10 2335,7

Dados de saturação
P (kPa) v (m3/kg) hl (kJ/kg)
10 0,00101 191,80
500 0,00109 639,54
4000 0,00125 1082,48
15000 0,00166 1585,35
Figura 1
AAA
Questão 2 – Uma usina de potência com sistema combinado
de ciclos gás-vapor (figura 2) tem uma potência líquida
desenvolvida pela turbina a gás de 147 MW. A razão de
pressão do ciclo da turbina a gás é 13, o ar entra no compressor
à 300 K e na turbina à 1580 K. Os gases de combustão que
saem da turbina a 900 K e são usados para aquecer o vapor a
10 MPa até 520ºC em um trocador de calor, e saem do mesmo
à 400 K. Um aquecedor de água de alimentação aberto
incorporado ao ciclo de vapor opera a uma pressão de 1,8
MPa. A pressão no condensador é de 7,5 kPa. Considerando-se
85% e 80% as eficiências isentrópicas, da turbina e da bomba
no ciclo a vapor, respectivamente, determine:
a) A razão entre as vazões em massa entre os ciclos de vapor e
de gás;
b) As temperaturas nos estados 6, 10 e 12;
c) O calor por unidade de massa perdido pelo ciclo;
d) A eficiência térmica do ciclo combinado.




















Figura 2
Questão 3 – A Figura 3 mostra um sistema com ciclo combinado formado por uma turbina a gás na parte
superior da figura e um ciclo Rankine localizado na parte inferior da mesma. Dados da operação em
regime permanente estão indicados na figura. Devido às irreversibilidades internas, a saída de eletricidade
do gerador é 95% da potência de entrada do eixo. A relação de pressão na compressão é de 8:1. O
regenerador pré-aquece o ar que entra no combustor. No evaporador, o gás quente de escape, vindo do
regenerador, evapora o fluido de trabalho do ciclo localizado na parte inferior da figura. Para água como
fluido de trabalho no ciclo Rankine, operando entre os limites de 0,8 MPa e 10 kPa, com uma vazão em
massa de 1/9 da vazão em massa de gás, determine a potência útil do ciclo Rankine, a taxa de calor
perdido pelo sistema e a sua eficiência térmica.
