PROVA N2 - MANUFATURA ASSISTIDA POR COMPUTADOR

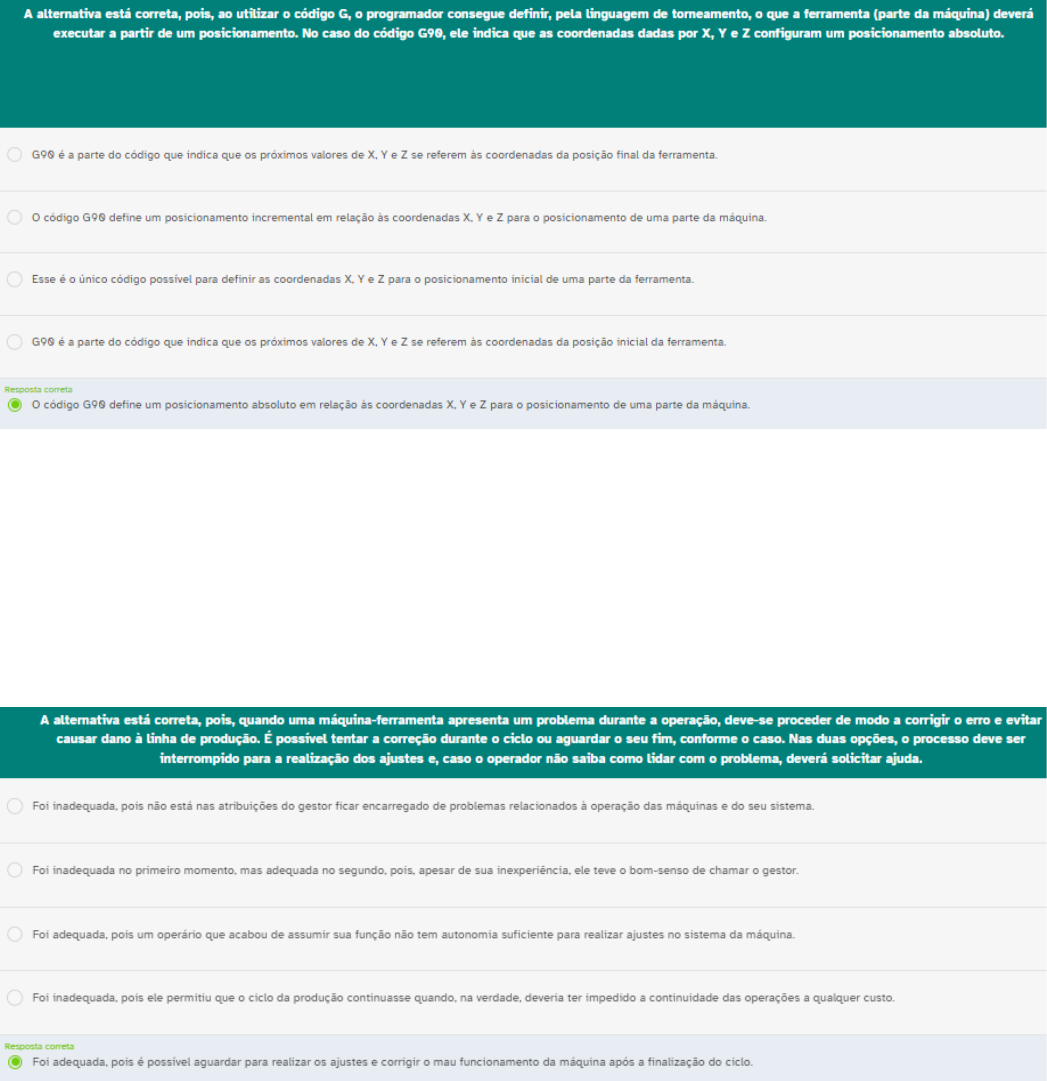

1 - Para a programação CNC de torneamento de uma máquina, é comum utilizar códigos “G”, os quais se baseiam no movimento e posicionamento das partes da máquina para a elaboração das instruções. Um dos primeiros passos para esse desenvolvimento envolve definir o posicionamento inicial da ferramenta (parte da máquina que está sendo programada). Sabendo disso, avalie a instrução a seguir:
G90 X010.0 Y0 Z0
A partir da análise da instrução apresentada, assinale a alternativa correta.
2 - Suponha o seguinte: em seu primeiro dia de trabalho no setor de usinagem de uma indústria, um operário se deparou com um erro inusitado. Pensando na melhor estratégia para resolver o problema e não atrasar o cronograma de operações, ele aguardou a finalização do ciclo de produção e parou o processo em sequência, solicitando o auxílio de um gestor.
Nesse contexto, assinale a alternativa correta sobre a avaliação da atitude do operário.
3 - A Programação de Controle Numérico (CNC) refere-se a conjuntos de instruções desenvolvidos para o controle de máquinas-ferramentas em operações industriais. Os sistemas CNC têm particularidades que devem ser levadas em conta antes de ser realizada a sua configuração, que pode ser manual ou assistida por computador.

Levando em consideração os programas para sistemas CNC, avalie as proposições a seguir e a relação entre elas:

I. A programação APT facilitou o processo de configuração manual dos códigos CNC.
PORQUE
II. A programação manual é desenvolvida usando linguagem de máquina de baixo nível.

A seguir, assinale a alternativa correta:
4 – Na operação de fresamento em um centro de usinagem com torno CNC, para cortar uma peça específica é percorrido um comprimento total de 4,95 cm, com velocidade de corte (VC) a 2 m/s, havendo eliminação de cavacos a uma velocidade de avanço (F) igual a 0,05 mm /dente. Considere a fórmula de rotação: [N = Velocidade de Corte / (Pi x Diâmetro)], com Pi = 3,1415 e taxa de avanço: [N x (n. dentes) x F].

Sabendo que a máquina possui dois dentes e que seu diâmetro é de 15mm, assinale a alternativa correta.
5 - Imagine a seguinte situação: durante uma entrevista para atuar em uma oficina de usinagem, um candidato recebeu quatro casos de torneamento que deveria avaliar, respondendo ao avaliador por qual tipo de usinagem cada peça descrita havia passado. Para tanto, ele deveria analisar o formato das peças junto à descrição.
A partir do exposto, associe os casos apresentados aos processos de torneamento.
I. Processo realizado do centro para fora.
II. Retirada de rebarba pelo diâmetro longitudinal.
III. Peça com entalhes circulares.
IV. Cavaco saindo de uma peça que está sendo polida.
( ) Faceamento.
( ) Torneamento externo.
( ) Torneamento interno.
( ) Sangramento.
A partir das relações feitas anteriormente, assinale a alternativa que apresenta a sequência correta.
6 - No processo de fabricação de algumas peças mais específicas, as máquinas operadas via CNC podem precisar utilizar diferentes tipos de ferramentas durante o mesmo ciclo de usinagem. Exemplo disso é a necessidade de diferentes brocas para um ciclo de furação, que requer troca rápida das ferramentas durante o torneamento.

Sabendo disso, analise as asserções a seguir e a relação proposta entre elas.

I. O ciclo de furação é um processo delicado e que pode interferir gravemente no resultado final.
POIS:
II. Qualquer irregularidade pode gerar peças diferentes daquelas que foram inicialmente projetadas.

A seguir, assinale a alternativa correta.
7 - O movimento de gestão científica da produção, ao final do século XIX, foi iniciado devido à necessidade de melhor controle e planejamento dos processos industriais, liderado por Taylor (de onde surgiu o termo “taylorismo”). No início do século XX, outros métodos vieram à tona, como o “fordismo” (de Henry Ford), que rege a produção em série.

Sobre a produção industrial em série baseada no fordismo, assinale a alternativa correta:
8 - A usinagem é um processo por meio do qual as peças são produzidas em um formato específico, o que é feito a partir do desgaste da matéria-prima com máquinas-ferramentas. Quando uma peça é usinada, é comum que haja sobra ou resquício de material, algo que também é conhecido como “cavaco”.
Nesse sentido, sobre o processo de usinagem, analise as asserções a seguir e a relação proposta entre elas.
I. A usinagem deve ser programada com o máximo de acurácia e compreensão dos materiais que serão utilizados.
PORQUE
II. Isso evita o desperdício de material após a produção das peças, cujos resquícios serão descartados depois da usinagem.
Agora, assinale a alternativa correta.
9 - Um sistema autônomo pode ser programado de acordo com uma necessidade industrial, acomodando sequências de operações que serão realizadas pelo robô por meio de instruções em código, as quais serão lidas e interpretadas pelo sistema, dispensando a intervenção humana na execução de suas operações.

Sobre a programação de um robô industrial, considere as afirmações a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. (  ) É um sistema programado, fundamentalmente, por meio de um computador.
II. (  ) Leva em consideração a geometria das peças e os processos de fabricação.
III. (  ) Os dados precisam ser validados com o auxílio de um simulador específico.
IV. (  ) Pode usar linguagens textuais e comandos intuitivos, como “abrir” e “mover”.

Agora, assinale a alternativa que apresenta a sequência correta.
10 - Uma peça produzida em alumínio deverá ser fresada em uma máquina controlada por programação CNC, a qual possui quatro dentes de 19,1 mm de diâmetro. Pela leitura dos parâmetros, é possível descobrir que a velocidade com que essa máquina realiza o corte é de 120 m/min e que sua velocidade de avanço é de 0,5 mm/dente. Considere a equação: [N = Velocidade de Corte / (Pi x Diâmetro)] e Pi = 3,1415.

Sabendo disso, assinale a alternativa que indica os valores de rotação para a velocidade de corte (VC) e de avanço (F) em rotações por minuto (N) e em milímetros por rotação (VF), respectivamente.
