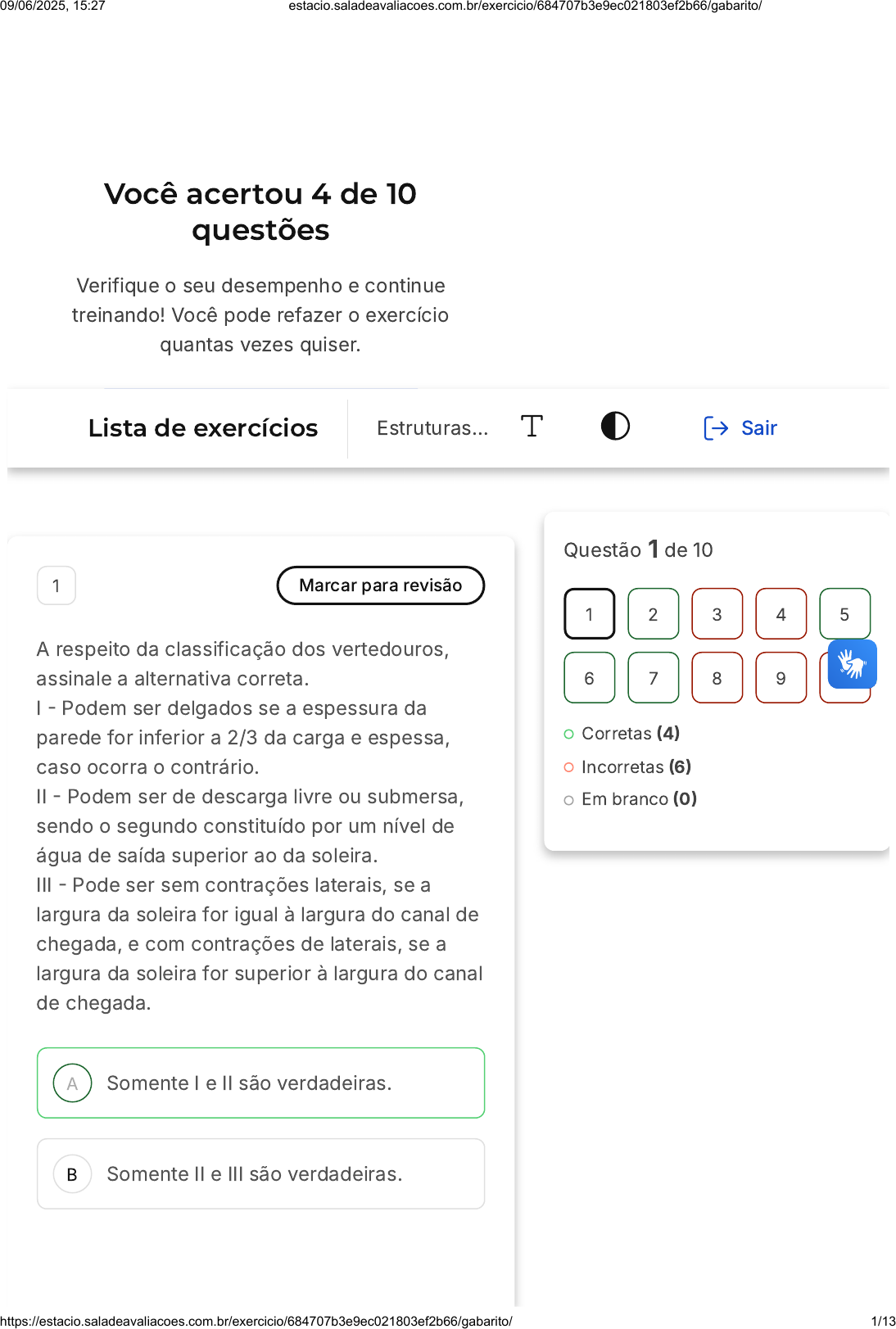

Exercicio - Tema 03 - Estruturas hidráulicas e hidrometria

Prévia do material em texto

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
A respeito da classificação dos vertedouros,
assinale a alternativa correta.
I - Podem ser delgados se a espessura da
parede for inferior a 2/3 da carga e espessa,
caso ocorra o contrário.
II - Podem ser de descarga livre ou submersa,
sendo o segundo constituído por um nível de
água de saída superior ao da soleira.
III - Pode ser sem contrações laterais, se a
largura da soleira for igual à largura do canal de
chegada, e com contrações de laterais, se a
largura da soleira for superior à largura do canal
de chegada.
Somente I e II são verdadeiras.
Somente II e III são verdadeiras.
Questão 1 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Estruturas… Sair
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 1/13
C
D
E
Todas as afirmativas estão corretas.
Somente a I é verdadeira.
Somente a II é verdadeira.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
As afirmações I e II estão corretas. A
afirmação I descreve corretamente a
classificação dos vertedouros como
delgados ou espessos, baseando-se na
espessura da parede em relação à carga. A
afirmação II também está correta ao
afirmar que os vertedouros podem ser de
descarga livre ou submersa, com o
segundo tipo caracterizado por um nível de
água de saída superior ao da soleira. No
entanto, a afirmação III está incorreta, pois
um vertedouro sem contrações laterais
ocorre quando a largura da soleira é igual à
largura do canal de chegada, e com
contrações laterais quando a largura da
soleira é inferior, e não superior, à largura
do canal de chegada.
2 Marcar para revisão
Qual é a declividade mínima que um bueiro
celular de concreto (n = 0,015) com seção 1,0 x
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 2/13
A
B
C
D
E
1,0 m deve ter para escoar 4,0 m³/s como
conduto livre?
0,1 %
0,5 %
1,0 %
1,2 %
1,6 %
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A declividade mínima necessária para que
um bueiro celular de concreto com as
especificações dadas escoe 4,0 m³/s como
conduto livre é de 1,6%. Isso significa que,
para cada 100 metros de comprimento do
bueiro, haverá uma queda de 1,6 metros.
Essa declividade é necessária para garantir
que a água flua adequadamente através do
bueiro, evitando o acúmulo e possíveis
inundações.
3 Marcar para revisão
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 3/13
A
B
C
D
E
Sabendo que um vertedouro tem seção
quadrada e que a distância entre o nível de
água e o bordo inferior é de 3,0 metros,
enquanto para o bordo superior é de 1,0 m, qual
a área do orifício?
1 m²
2 m²
3 m²
4 m²
5 m²
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
A área de um quadrado é calculada
multiplicando-se a medida de um dos seus
lados por ela mesma. No caso do
vertedouro, a distância entre o nível de
água e o bordo inferior é de 3,0 metros e a
distância até o bordo superior é de 1,0
metro. Portanto, a medida do lado do
quadrado é a diferença entre essas duas
distâncias, ou seja, 2,0 metros. Ao
multiplicar essa medida por ela mesma (2,0
m x 2,0 m), obtemos a área do orifício, que
é de 4 m².
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 4/13
A
B
C
D
E
4 Marcar para revisão
Classifique o bueiro da imagem a seguir.
https://www.shutterstock.com/pt/image-
photo/double-box-culvert-concrete-wing-
walls-1893297055
BCSC.
BCDC.
BTSC.
BTDC.
BTTC.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 5/13
A
B
C
D
E
Gabarito Comentado
A resposta certa é: BCDC.
5 Marcar para revisão
Como é classificado um bueiro que escoa com
declividade de fundo maior que a normal e
menor que a crítica?
Orifício.
Conduto forçado.
Conduto livre subcrítico.
Conduto livre crítico.
Conduto livre supercrítico.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O bueiro que escoa com declividade de
fundo maior que a normal e menor que a
crítica é classificado como um conduto
livre subcrítico. Isso ocorre porque a
velocidade do fluxo é menor do que a
velocidade crítica, mas maior do que a
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 6/13
A
B
C
D
E
velocidade normal. Portanto, o fluxo é
considerado subcrítico, o que significa que
é controlado pelas condições a jusante, ou
seja, as condições do fluxo após o ponto
de observação.
6 Marcar para revisão
Qual é a vazão que escoa em um canal de 1,2 m
de largura, quando a altura sobre a soleira de
um vertedor, sem contrações laterais, é de 20
cm?
50 L/s
100 L/s
150 L/s
200 L/s
250 L/s
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A vazão que escoa em um canal pode ser
calculada por meio de diversas fórmulas,
dependendo das características do canal e
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 7/13
A
B
C
D
E
do fluido. No caso de um canal de 1,2 m de
largura, com uma altura de 20 cm sobre a
soleira de um vertedor sem contrações
laterais, a vazão é de 200 L/s. Essa
resposta é obtida aplicando-se as leis da
física que regem o escoamento de fluidos
em canais abertos. Portanto, a alternativa
correta é a letra D, que indica uma vazão
de 200 L/s.
7 Marcar para revisão
Determine a perda e carga de um orifício de
diâmetro de 10 cm, descarga de 3,8 m/s e carga
de 3,6 m.
2,86 m
2,04 m
1,38 m
1,15 m
1,57 m
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 8/13
A
B
C
D
E
A perda de carga em um orifício é
determinada por meio de cálculos
hidráulicos, levando em consideração o
diâmetro do orifício, a velocidade de
descarga e a carga inicial. Neste caso,
considerando um orifício de diâmetro de 10
cm, uma descarga de 3,8 m/s e uma carga
de 3,6 m, a perda de carga calculada é de
2,86 m, o que corresponde à alternativa A.
8 Marcar para revisão
Qual é a capacidade de vazão como conduto
livre de um bueiro tubular de concreto (n =
0,015) com 0,50 m de diâmetro e declividade de
fundo de 1,5 %?
120 L/s
150 L/s
180 L/s
270 L/s
350 L/s
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 9/13
AB
C
A capacidade de vazão de um bueiro
tubular de concreto é determinada por
diversos fatores, incluindo o diâmetro do
bueiro, a declividade do fundo e o
coeficiente de rugosidade. Neste caso,
com um diâmetro de 0,50 m, uma
declividade de 1,5% e um coeficiente de
rugosidade de 0,015, a capacidade de
vazão como conduto livre é de 270 L/s, o
que corresponde à alternativa D.
9 Marcar para revisão
[Itaipu - Técnico em Hidrologia, 2015] Sobre a
medição de vazões líquidas em hidrometria, é
INCORRETO afirmar:
Em rios de montanha, extremamente
turbulentos, o método químico é o
mais utilizado para medição de
vazões.
Os principais métodos de medição de
vazão são: medição e integração da
distribuição de velocidade; método
acústico; método volumétrico; método
químico; uso de dispositivos de
geometria regular; e medição com
flutuadores.
Existem diversos perfis de velocidade,
em função das características do
escoamento, da geometria e do
material do fundo.
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 10/13
D
E
Quando há necessidade de medição
na superfície, ela deve ser realizada a
10 centímetros de profundidade, para
que a hélice do molinete fique
submersa.
Na medição convencional com
molinete hidrométrico, determina-se a
velocidade média na vertical, por meio
de métodos analíticos com base numa
única medição, previamente definida
em função do perfil.
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A alternativa E é incorreta porque na
medição convencional com molinete
hidrométrico, a velocidade média na
vertical não é determinada por meio de
métodos analíticos com base em uma única
medição, previamente definida em função
do perfil. Na verdade, a velocidade média é
determinada por meio de várias medições
em diferentes profundidades, que são
então integradas para obter a velocidade
média. Portanto, a afirmação na alternativa
E é falsa, tornando-a a resposta correta
para a pergunta sobre qual afirmação é
incorreta.
10 Marcar para revisão
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 11/13
A
B
C
D
E
A respeito dos vertedores de parede fina,
analise as afirmações a seguir e assinale a
alternativa correta.
I - Crista ou soleira é a parte superior da parede
em que há contato com a lâmina vertente. Se o
contato da lâmina se limitar a uma aresta
biselada, é dito que o vertedor é de parede
delgada.
II - Carga sobre a soleira é a diferença de cota
entre o nível de água a montante.
III - A altura do vertedor é a diferença de cotas
entre a soleira e o fundo do canal de chegada.
Somente I e II são verdadeiras
Somente II e III são verdadeiras
Todas as afirmativas estão corretas
Somente a I é verdadeira
Somente a II é verdadeira
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
As três afirmações estão corretas. A
primeira afirmação define corretamente a
crista ou soleira e a condição para que o
vertedor seja considerado de parede
delgada. A segunda afirmação explica
corretamente o que é a carga sobre a
soleira, que é a diferença de cota entre o
nível de água a montante. A terceira
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 12/13
afirmação descreve corretamente a altura
do vertedor, que é a diferença de cotas
entre a soleira e o fundo do canal de
chegada. Portanto, a alternativa correta é a
C: Todas as afirmativas estão corretas.
09/06/2025, 15:27 estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/684707b3e9ec021803ef2b66/gabarito/ 13/13
