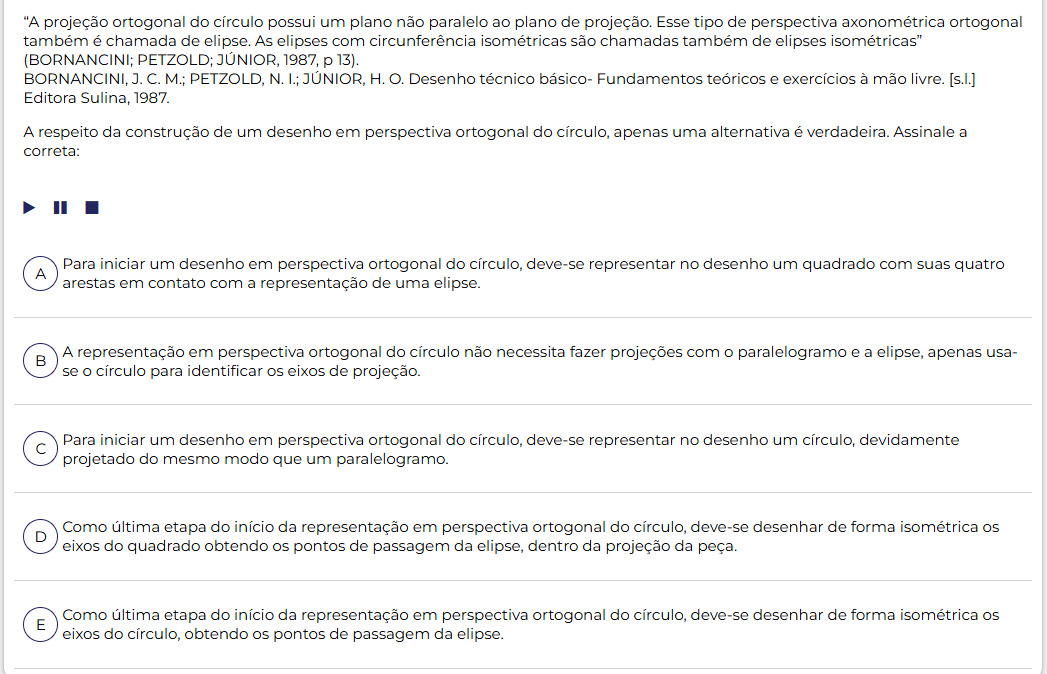

"A projeção ortogonal do círculo possui um plano não paralelo ao plano de projeção. Esse tipo de perspectiva axonométrica ortogonal também é chamada de elipse. As elipses com circunferência isométricas são chamadas também de elipses isométricas" (BORNANCINI; PETZOLD; 1987, p 13). BORNANCINI, J. C. M.; PETZOLD, N. H. O. Desenho técnico básico- Fundamentos teóricos e exercícios à mão livre. [s.l.] Editora Sulina, 1987. A respeito da construção de um desenho em perspectiva ortogonal do apenas uma alternativa é Assinale a correta: Para iniciar um desenho em perspectiva ortogonal do deve-se representar no desenho um quadrado com suas quatro A arestas em contato com a representação de uma elipse B A representação em perspectiva ortogonal do não necessita fazer projeções com paralelogramo e a elipse, apenas usa- se círculo para identificar os eixos de projeção. C Para iniciar um desenho em perspectiva ortogonal do circulo, deve-se representar no desenho um devidamente projetado do mesmo modo que um paralelogramo. Como última etapa do início da representação em perspectiva ortogonal do deve-se desenhar de forma isométrica os D eixos do quadrado obtendo os pontos de passagem da elipse, dentro da projeção da peça. Como última etapa do início da representação em perspectiva ortogonal do deve-se desenhar de forma isométrica os E eixos do obtendo os pontos de passagem da elipse.
