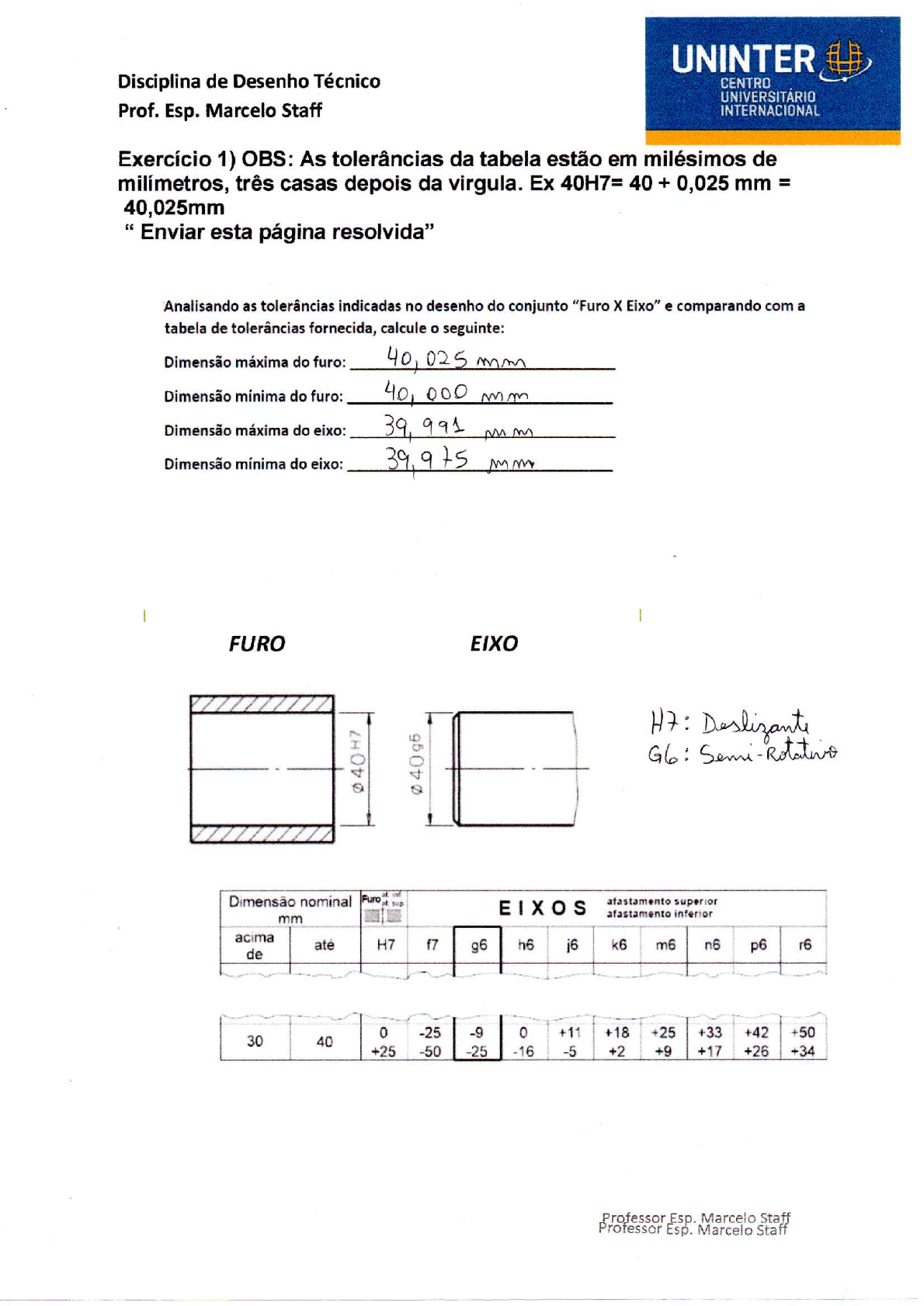

UNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm " Enviar esta página resolvida" Analisando as tolerâncias indicadas no desenho do conjunto "Furo X Eixo" e comparando com a tabela de tolerâncias fornecida, calcule seguinte: Dimensão máxima do furo: mm Dimensão mínima do furo: 40,000 mm Dimensão máxima do eixo: 39,991 Dimensão mínima do eixo: 39,975 FURO EIXO Deslizante Q G6 : Dimensão nominal Furo EIXOS afastamento superior afastamento inferior mm acima até H7 f7 g6 h6 j6 k6 m6 n6 p6 r6 de 0 -25 -9 0 +11 +18 +25 +33 +42 +50 30 40 +25 -50 -25 -16 -5 +2 +9 +17 +26 +34 Professor Esp. Marcelo Staff Professor Esp. Marcelo StaffUNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados. " Enviar esta página resolvida" Ex Afastamento superior = -0,02 mm. Material Código do artigo Forma do corpo Versão D D1 D2 L L1 L2 L3 H básico Aço K0632.001903 A endurecida 3 M6x0,75 14 34,5 12 5 10 3,5 inoxidável D2 a) Determine Dimensão D Forma A Afastamento Superior: -0,02 mm sem ranhura de engate sem contraporca Afastamento Inferior: SW1 L2 Dimensão Máxima: 2,98 mm L1 L3 Dimensão Mínima: 2,96 mm H Tolerância: 0,02 mm -0.04 D1 b) Determine a dimensão "D2 "= 14 mm c) Determine comprimento "L"= mm d) Determine o comprimento "H"= 3,5 mm e) Determine comprimento "L3"= 10 mm Professor Esp. Marcelo StaffVISTA FRONTAL VISTA LATERAL ESQUERDA 60 20 R10 RAIO, ESFERICO DE 10mm 95 66 R10 12 3 VISTA SUPERIOR 30 R10 15 01 Sensor Denominação de 01 Peça Qdte Material Peça: Data EX.3 26/11/2024 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 mm Leonardo Menegatti Titulo: RU: 4737935 UNINTER CENTRO AtividadeVISTA LATERAL ESQUERDA VISTA FRONTAL 35 15 25 25 15 45 45 20 20 75 12,5 VISTA SUPERIOR 15 12.5 25 75 50 25 30 01 Suporte 15 Peça Qdte Material 1045 Denominação Peça: Data Ex.4 26/11/2024 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 Leonardo RU:4737935 Titulo: UNINTER + Atividade CENTROLATERAL VISTA FRONTAL ESQUERDA 5 5 5 30 20 5 5 15 5 35 30 15 20 15 VISTA SUPERIOR 01 Peça Suporte Denominação do Sensor 05 Qdte Material 1045 Peça: Data EX 5 26/11/2024 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 Menegath Titulo: UNINTER Atividade Prática CENTRO
