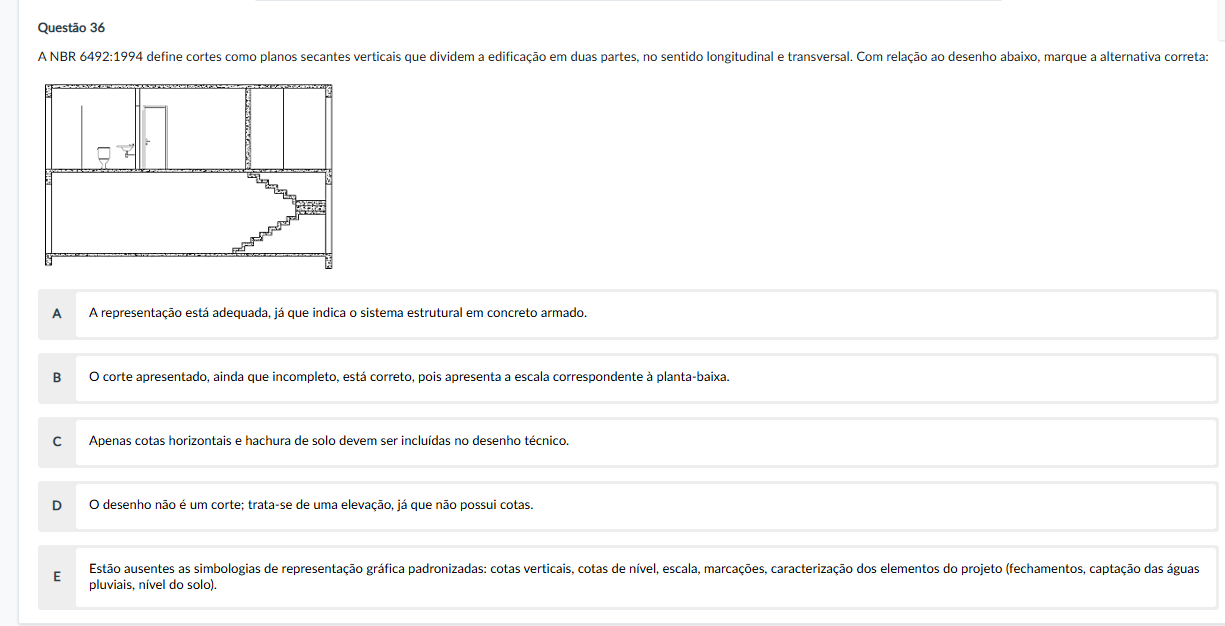

Questão 36 A NBR 6492:1994 define cortes como planos secantes verticais que dividem a edificação em duas partes, no sentido longitudinal e transversal. Com relação ao desenho abaixo, marque a alternativa correta: A A representação está adequada, já que indica sistema estrutural em concreto armado. B O corte apresentado, ainda que incompleto, está correto, pois apresenta a escala correspondente à planta-baixa. C Apenas cotas horizontais e hachura de solo devem ser no desenho técnico. D O desenho não é um corte; trata-se de uma elevação, já que não possui cotas. Estão ausentes as simbologias de representação gráfica padronizadas: cotas verticais, cotas de nivel, escala, marcações, caracterização dos elementos do projeto (fechamentos, captação das águas E pluviais, do solo).
