Atividade Prática Final - Eletrônica Industrial Avançada

Prévia do material em texto

Eletrônica Industrial Avançada
Data: 28/05/2025
Aluno (a): Victor Raphael de Azevedo Alves Almeida
Avaliação Pratica
INSTRUÇÕES:
· Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade Pratica;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Quando solicitado
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.

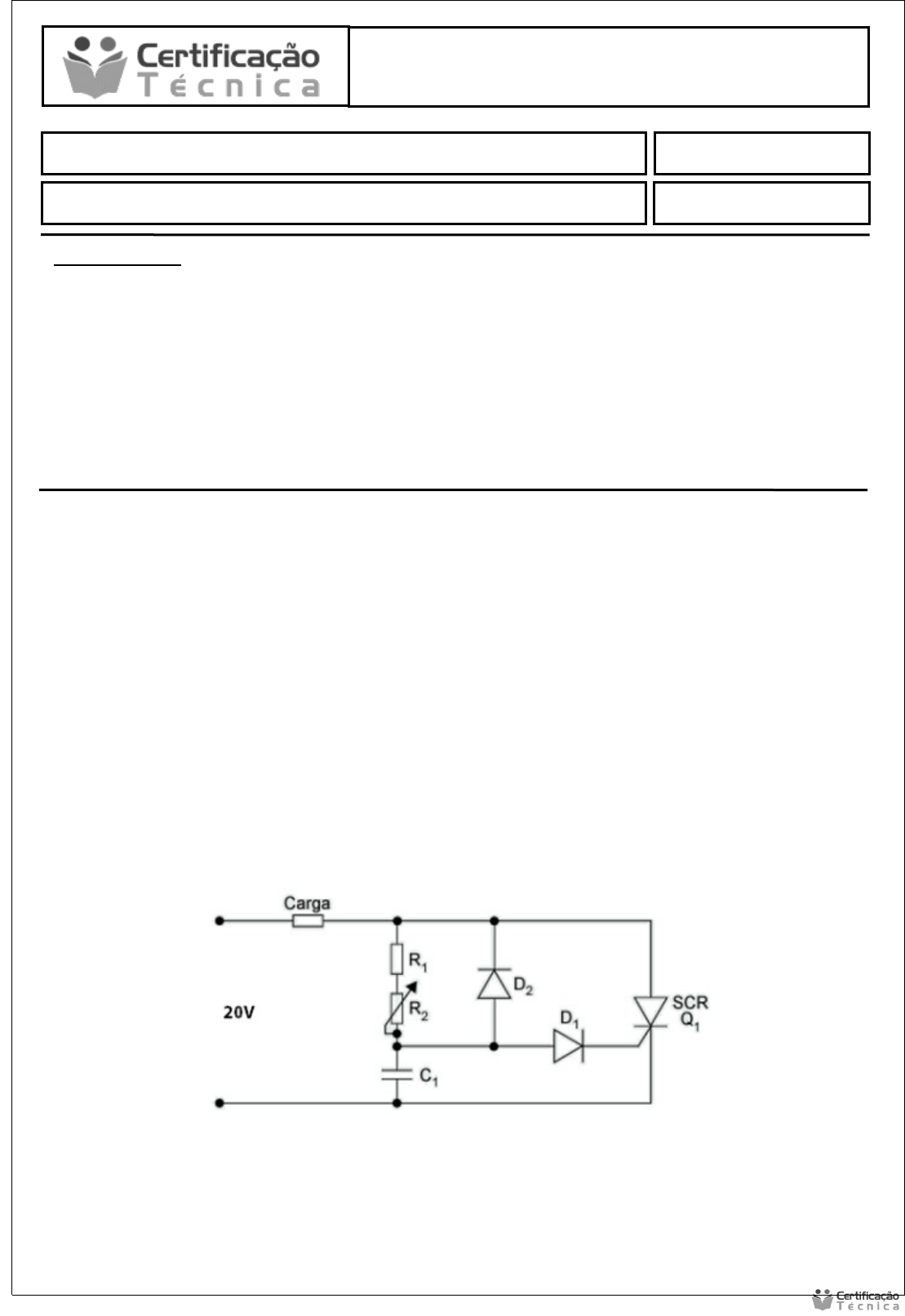

De acordo com o circuito disponibilizado para esse exercício, siga os procedimentos nele descritos e monte o circuito proposto.
 Procedimentos:
a) Elabore o circuito conforme mostrado abaixo.
b) Utilize o Multisim para a criação do circuito e insira os valores correspondentes para os componentes em questão.
c) Os valores devem ser adequados para a operação em corrente alternada no valor de 20 V/60hz.
d) Na carga, utilize uma lâmpada que seja adequada ao valor da fonte.
e) Após finalizar a criação, inicie a simulação e veja se os resultados estão corretos e se o circuito funciona corretamente.
f) Insira um osciloscópio de 2 canais no circuito e compare os sinais gerados na lâmpada e no SCR.
