Ponte de wheatstone

Prévia do material em texto

VCD
ig = 0

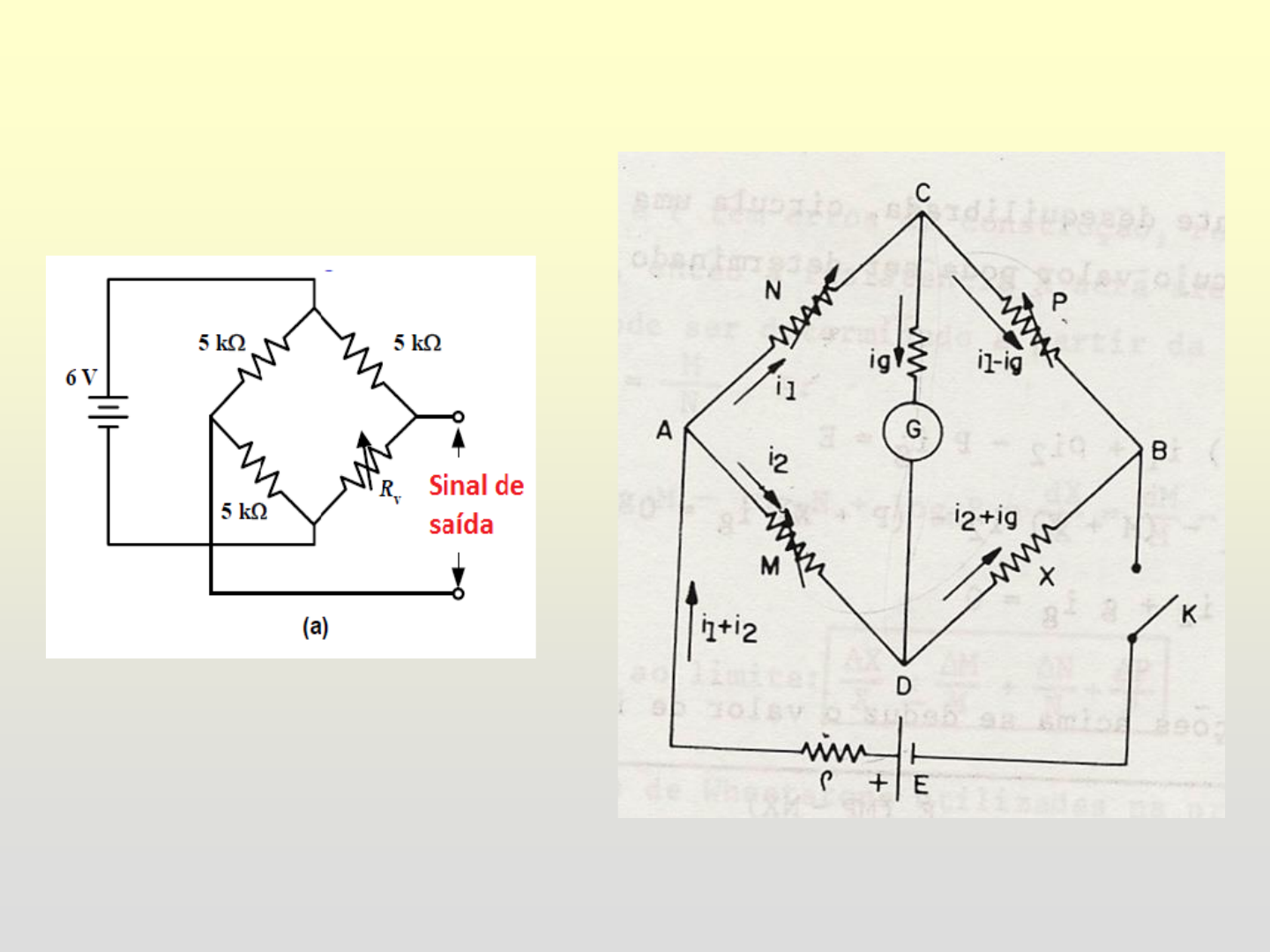

PONTE DE WHEATSTONE - Aplicações
M, N e P – resistores ajustáveis
conhecidos;
X – resistência a medir.
O princípio da mediação consiste
em ajustar os valores das
resistências M, N e P de tal modo
que os pontos C e D fiquem ao
mesmo potencial, com indicação
zero no galvanômetro G
VC = VD ig = 0N. i1 = M. i2
P. i1 = X . i2 X = P . M / N
MÉTODO PONTE DE WHEATSTONE
Se M, N e P têm erros de construção,
respectivamente M, N e P, então a
resistência X será afetada de um erro X:
X = (M . P) / N
P
P
N
N
M
M
X
X 
+

+



Dados: E = 100V,  = 0, g = 0,22 .
No equilíbrio: N = 10, M = 2 e P = 1020.
a) Determine o valor de X;
b) Determine erro percentual sobre X, sabendo que M = N = 0,05 e P
= 1;
c) P = 1000, determine ig;
d) Retirando G, com P = 1000, determine VCD.
MÉTODO PONTE DE WHEATSTONE
M, N e P – resistores ajustáveis conhecidos;
X – resistência a medir.
MÉTODO PONTE DE WHEATSTONE
a) Os resitores M e N não são
ajustáveis independentemente.
Ajusta-se a relação M/N,
permanecendo constante M + N.
As pontes de Wheatstone
utilizadas na prática apresentam
certos detalhes construtivos
sobre os quais devem ser feitas as
seguintes observações:
Relação de entrada da ponte M/N: 10-2, 10-1, 1, 10, 102, etc.
MÉTODO PONTE DE WHEATSTONE
A Fig. 8 mostra quatro décadas em que o incremento de
resistência é de 1, 10, 100 e 1000 ohms por “ponto”,
respectivamente, sendo a sua leitura no caso igual a 6.948 ohms.
A faixa de medição da ponte é definida por:
Figura 8
b) O resistor ajustável P é constituído de várias décadas de
resistores.
(M/N)min . Pmin  X  (M/N)máx . Pmáx
MÉTODO PONTE DE WHEASTONE
c) O galvanômetro G é provido de
um “derivador” para o controle
da sensibilidade da montagem.
No início da operação de equilíbrio,
contato F posto na posição
“sensibilidade mínima” a fim de
evitar que uma parcela grande da
corrente It passe através de G e
danifique-o.
Atingindo o equilíbrio da ponte,
desloca-se o contato F para
“sensibilidade média” e depois,
para “sensibilidade máxima” .
Figura 9
MÉTODO PONTE DE WHEATSTONE
d) O galvanômetro G é provido dos sinais + e –.
Ao tentar equilibrar a ponte, para medir uma resistência X, se o ponteiro se
desloca para o +, significa aumentar a resistência própria da ponte
(aumentar a relação M/N ou aumentar o valor de P);
Figura 10
se o ponteiro se desloca
para o -, significa diminuir
a resistência própria da
ponte.
MÉTODO PONTE DE WHEATSTONE
1) Conhecendo a ordem de grandeza de X, escolher um valor para a relação
M/N de tal modo que todas as décadas de resistores P sejam utilizados no
circuito durante a operação de equilíbrio.
Exemplo: X é da ordem de grandeza de 85 ohms; P é formado de quatro
décadas conforme a Fig. 8. O melhor valor para a relação M/N será 1/100, e
nunca 1/10 ou 1, pois com estas duas últimas relações as décadas maiores de
P ficariam em zero.
Figura 8
e) Para medir uma resistência X, além do controle da sensibilidade proceder
da seguinte maneira:
MÉTODO PONTE DE WHEATSTONE
2) Não conhecendo a ordem de grandeza de X:
• colocar o cursor A no ponto que corresponde à menor relação M/N: ponto
10-2;
• colocar o resistor ajustável P no valor máximo: 11.110 ohms;
• fechar o interruptor K.
Figura 7
• se ponteiro de G deslocar para o (+),
aumenta-se a relação M/N, aumentando
tal relação até que o ponteiro se desloque
para o (-);
• diminuir o valor de P, começando pela
década de 1.000, 100, 10 ohms e por fim
para a de 1 ohm, até obter o equilíbrio
final da ponte, estando o contato F no
ponto de "sensibilidade máxima“.
Ponte de
Wheatstone de
uso comercial
• Condição de equilíbrio é determinada por galvanômetro de zero;
• Potenciômetro de ajuste, de dez voltas, para obter precisão;
• Escala espelhada elimina erro de paralaxe.
• Equipamento preparado para ser utilizado em trabalhos de campo com
condições climáticas muito desfavoráveis;
• Temperatura ambiente pode variar entre 0°C e +50°C, com umidade relativa até
90%.
MEGABRAS
Modelo PW - 01
Medição de resistências comuns, resistências de cabos e fios
telefônicos, resistências de enrolamento de transformadores e
motores, etc.;
Método de leitura tem o valor de resistência aplicada entre
os bornes de saída, que é determinado pelo número
resultante da multiplicação do dial de leitura de 0,8 até 12,
pelo fator correspondente das chaves de 0.1, 1, 10, 100, 1.000
ou 10.000;
PONTE DE WHEATSTONE - Sensor
O circuito da Figura (a) abaixo consiste de um resistor Rv o
qual é sensitivo a mudança de temperatura. O gráfico de (R x
Temperatura) é mostrado na figura (b). Encontre: (a)
temperatura em que a ponte fica em equilíbrio e (b) o sinal de
saída na temperatura de 60º C.
