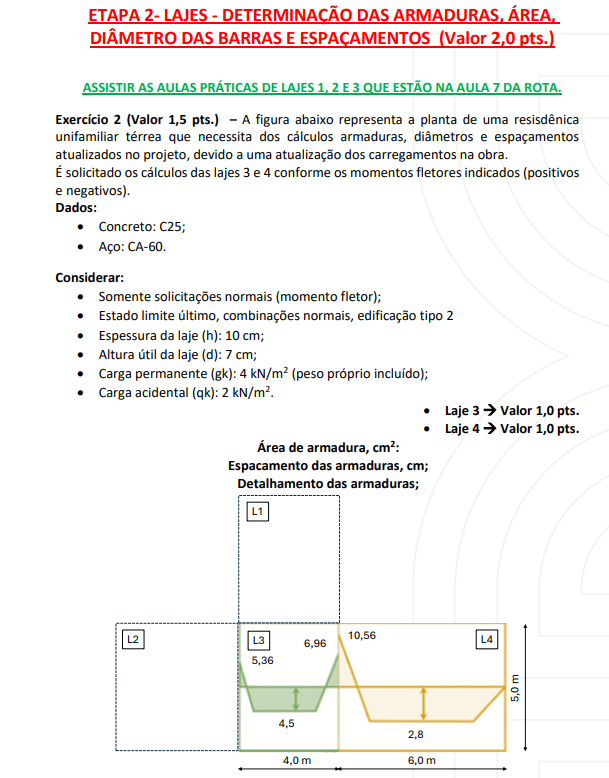

ETAPA 2- LAJES DETERMINAÇÃO DAS ARMADURAS, ÁREA, DIÂMETRO DAS BARRAS E ESPAÇAMENTOS (Valor 2,0 pts.) ASSISTIR AS AULAS PRÁTICAS DE LAJES 1, 2 QUE ESTÃO NA AULA 7 DA ROTA. Exercício 2 (Valor 1,5 pts.) A figura abaixo representa a planta de uma resisdênica unifamiliar térrea que necessita dos cálculos armaduras, diâmetros e espaçamentos atualizados no projeto, devido a uma atualização dos carregamentos na obra. É solicitado os cálculos das lajes 3 e 4 conforme os momentos fletores indicados (positivos e negativos). Dados: Concreto: C25; Aço: CA-60. Considerar: Somente solicitações normais (momento fletor); Estado limite último, combinações normais, edificação tipo 2 Espessura da laje (h): 10 cm; Altura da laje (d): 7 cm; Carga permanente (gk): 4 kN/m2 (peso próprio incluído); Carga acidental (qk): 2 Laje 3 Valor 1,0 pts. Laje 4 Valor 1,0 pts. Área de armadura, cm2: Espacamento das armaduras, cm; Detalhamento das armaduras; L1 L2 L3 10,56 6,96 L4 5,36 E 4,5 2,8 4,0 m 6,0 m
