Departamento de Engenharia Química e Petróleo
Balanço de Massa e Energia/TEQ – 00096
 Profa: Mônica Maia (Prova 1/2022-1)
Aluno:_____________________________________

Observações
1- Atenção com provas resolvidas a lápis, o documento deve estar legível.
As respostas finais devem estar a caneta. Respostas a lápis não serão consideradas
2- Lembre-se de assinar sua avaliação. Documentos sem nome não serão corrigidos.
3- Tempo máximo para resolução da Prova – 2:00h.
4- A pontuação esta ao lado do enunciado da questão
6- Coloque TODA sua memória de cálculo no documento.

1ª Questão: (2,5pt)

As misturas azeotrópicas se caracterizam pelo comportamento diferenciado quando submetidas à ebulição. Em
se tratando da mistura azeotrópica, está se comporta como se fosse substância pura em relação à ebulição, apesar
de ter em sua composição duas substâncias diferentes. A temperatura mantém-se inalterada do início ao fim da
ebulição (PE constante). Esta mistura homogênea de líquidos não pode ter seus componentes separados por
métodos convencionais como a destilação. Isto só seria possível se os pontos de ebulição fossem diferentes, o
que não acontece com misturas azeotrópicas. https://brasilescola.uol.com.br/quimica/mistura-azeotropica.htm

Um processo produz como rejeito 100kg/h de uma mistura azeotrópica contendo 27,8% de acetona (58,08) e o
restante clorofórmio (119,4) (% mássico). Para que ocorra a separação dos componentes uma misturas de
solventes são inseridos em um tanque de mistura fechado a 298K de temperatura. A mistura de solventes tem
composição desconhecida e contém água (18) e ácido acético (60) (Figura 1).

Um reator agitado permite que o equilíbrio seja atingido sendo separado em duas fases. A composição das duas
fases está na Tabela 1.

Tabela 1: Composição % mássico das correntes Fase superior e Fase inferior.
Composição % (mássico)
Fases Acetona Clorofórmio Água Ácido Acético
Fase superior 7,5 3,5 57,4 x
Fase inferior 20,3 y 2,8 9,6


Assim calcule:
a) Determine a equação do balanço de massa que representa o sistema e de 4 justificativas para a equação
proposta.
b) A quantidade, em kg/h,das duas fases (corrente C e D)
c) A quantidade, em kg/h, dos solventes que são adicionados no sistema azeotrópico (componentes corrente B)
d) A composição %, em base molar, da mistura do solvente (componentes corrente B)













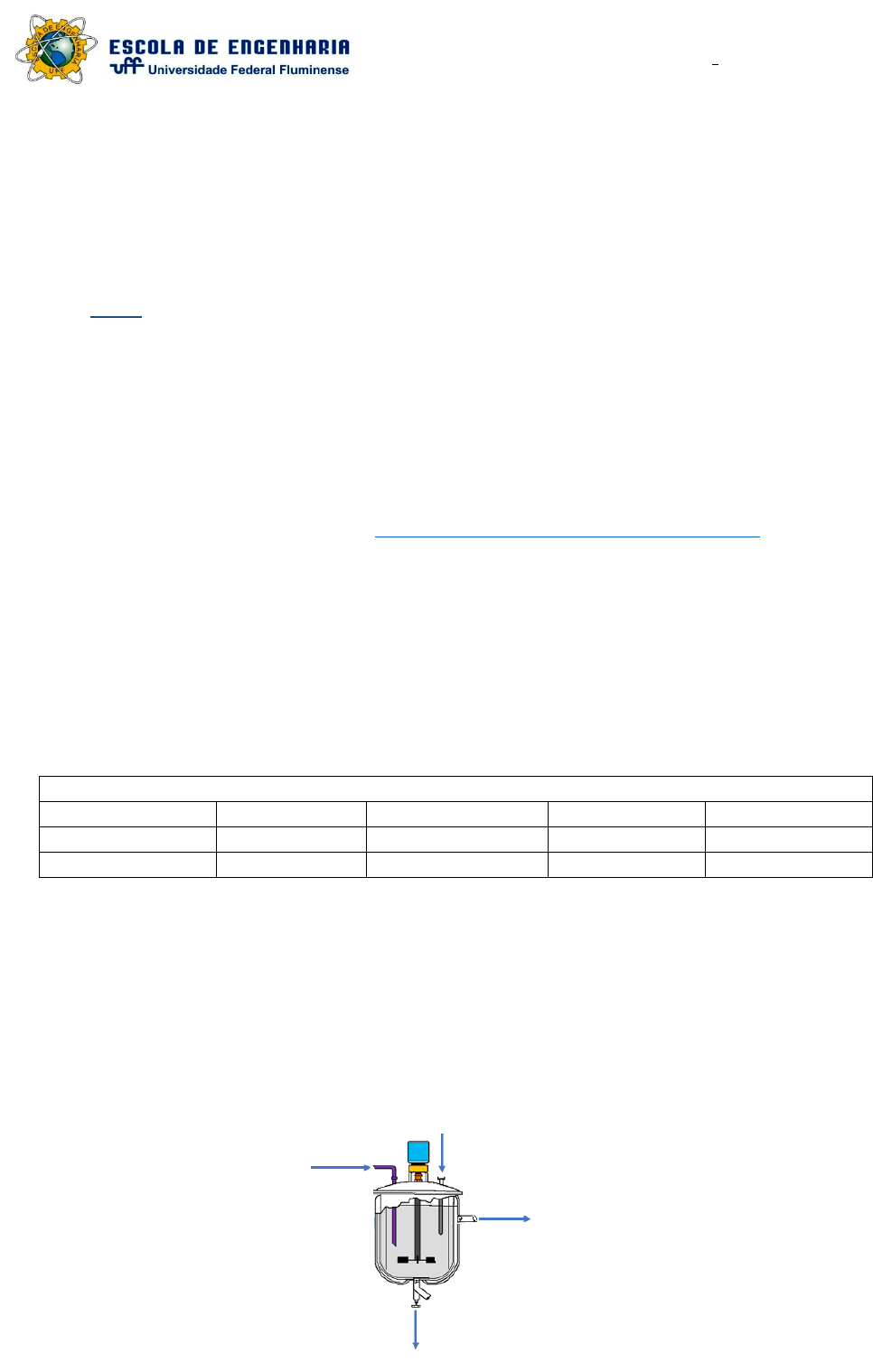

Figura 1: Reator agitado
27,8%
acetona e
clorofórmio
(% mássico)
Corrente A
água
e ácido acético
Corrente B

Fase superior
Corrente C

Fase inferior
Corrente D

https://brasilescola.uol.com.br/quimica/mistura-azeotropica.htm

2ª Questão: (2,5pt)

O carvão mineral é usado para gerar energia nas usinas termelétricas. Ele é queimado e o calor aquece a água em
uma caldeira, a qual se transforma em um vapor com alta pressão que faz as pás das turbinas da usina, Figura 2.
O carvão queima com 100% de excesso de ar. A composição do carvão esta descrita na Tabela 2. A composição
do gas efluente esta apresentado na figura 2, derivado das reações. As reações principais são as equações 1 e 2.

C (s) + O2 (g) → CO2 (g) (1)
C (s) + H2O (g) → CO (g) + H2 (g) (2)

Calcule:
a) A quantidade em massa do oxigenio teorico por unidade de massa de carvão
b) A quantidade teorica de Ar requerido por unidade de massa de carvão
c) A quantidade de Ar alimentado no sistema por unidade de massa de carvão.
d) A analise de Orsat dos gases efluentes do processo de combustão com o excesso de ar seco.


Tabela 2: Composição % mássico dos componentes do carvão
Carvão Composição %
massico
C (12) 50,22
H2 (2) 2,79
S (32) 0,37
N2 (28) 2,05
Cinzas 19,53
O2 (32) 18,04
desconhecido 7,0

Figura 2: Carvão mineral é usado para gerar energia nas usinas termelétricas

3ª Questão: (2,5pt)

Em um reator operando em batelada possui 700kg de Orto-nitro tolueno (137), 800 kg de limalhas de ferro (90%
mássico de Fe (56)) e 400 kg de água (18), adicionados ao sistema em correntes diferentes. A mistura reacional é
aquecida a 60ºC e 6 kg ácido fórmico (46) é adicionado como um catalisador e recuperado integralmente ao final
da reação. A mistura é agitada por cerca de 18h. Após esse período verifica-se a formação de ortoluidina (107)
que é purificada em uma unidade de destilação.


+ 9 Fe + H2O → + 3 Fe(OH)2 + Fe(OH)3




Carvão
CO2
S
O2
N2
H20
4
4


No final da batelada, 505 kg são retirados do sistema na corrente de topo, sendo ortoluidina com 99% em água
(% mássico). Não é verificada ortoluidina na corrente de fundo. O restante dos efluentes sai na corrente de fundo.

Obs: Fe(OH)2 (90); Fe(OH)3 (107)

a) Proponha um fluxograma de processo para o processo acima, contendo todas as informações disponíveis.
b) O reagente limitante e os reagentes em excesso
c) O excesso em %
d) O rendimento da ortoluidina com base na quantidade de ortonitrotolueno requerida.
e) O grau de complementação
f) A extensão da reação
g) Qual a quantidade em kg de água na corrente de fundo


4ª Questão: (2,5pt)

Uma unidade de tratamento de água utiliza o sistema de osmose reversa acoplado a um sistema de troca iônica
para retirada de sólidos dissolvidos, Figura 3 . A meta é obter agua pura com condutividade menor que 5μS.
A agua de alimentação da planta contem 2500 mg/L de sólidos dissolvidos.
A vazão de entrada é de 10 m3 de água fresca/h.
16% da vazão volumétrica da corrente A é encaminhada a corrente C
A corrente de permeado é 8m3/h com 156,25mg/L de Solidos Dissolvidos.
A corrente de agua tratada é 9m3/h com 8mg/L de Solidos Dissolvidos.



















Figura 3: Unidade de tratamento de água com Osmose Reversa e Coluna de Troca Ionica


Com base no fluxograma de processo da Figura 3 efetue um balanço de massa completo do sistema de
purificação da agua fresca. Indique as correntes e suas respectivas concentrações de solidos dissolvidos na
Tabela 3.

Tabela 3: Resultados do Balanço de Massa – Unidade de desmineralização
Corrente A B C D E F P R1 R2 W
Vazão m3/h
Solidos
Dissolvidos
mg/L
