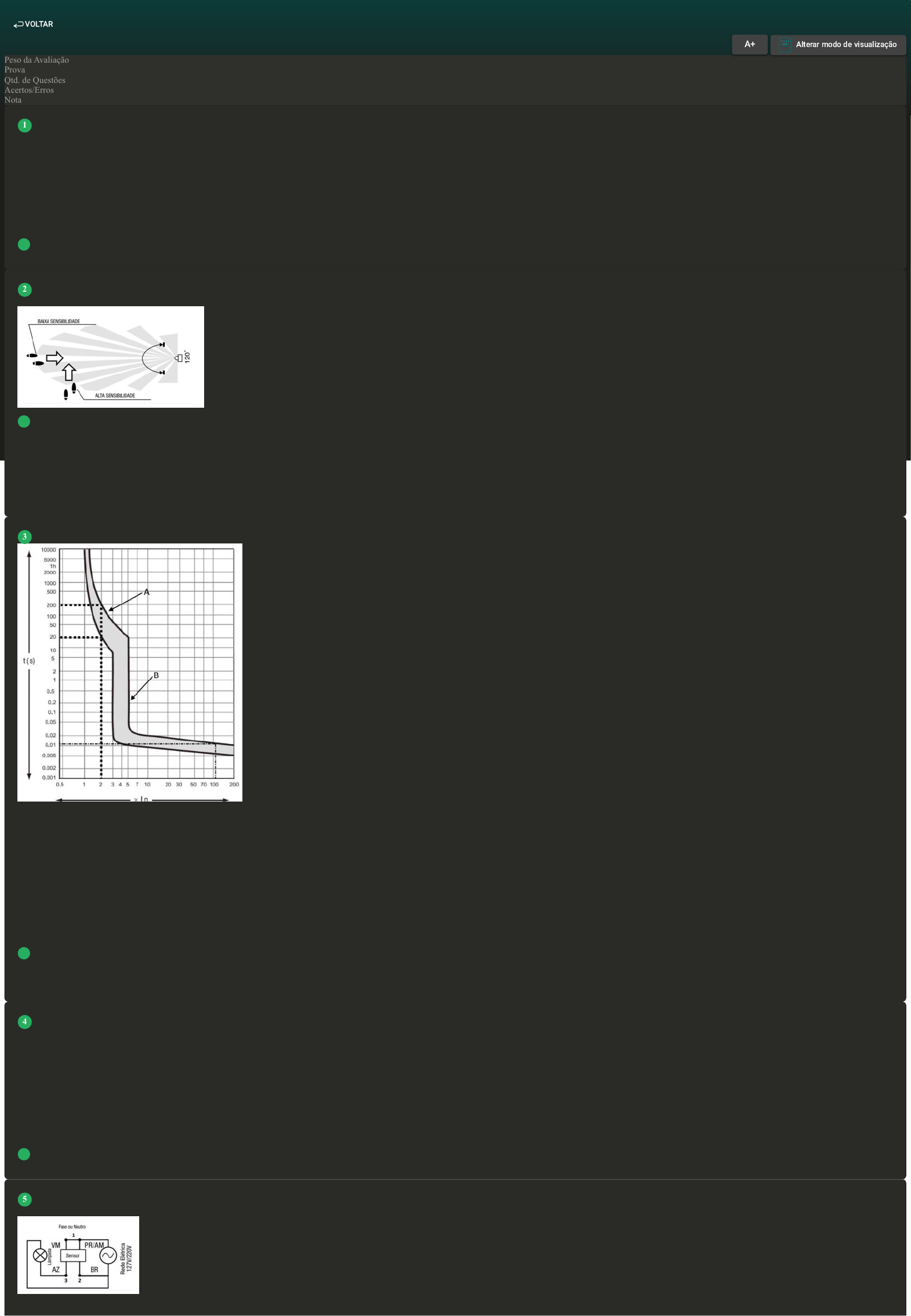

Prova Impressa
GABARITO | Avaliação Final (Objetiva) - Individual (Cod.:1523944)
Peso da Avaliação 4,00
Prova 103865408
Qtd. de Questões 10
Acertos/Erros 10/0
Nota 10,00
Uma instalação elétrica com condutor de cobre possui máxima queda de tensão permissível igual a 7%. Essa é composta por um circuito de comprimento de 24 m, por onde passa uma corrente de 45 A, com uma tensão fase-neutro de 220 V.
Calcule a seção mínima admissível para o condutor e assinale a alternativa CORRETA:
Onde: rho = 1/56 Ohm.mm^2/m
A 3,75 mm^2.
B 1,75 mm^2.
C 3,25 mm^2.
D 2,5 mm^2.
[Laboratório virtual - Automação Residencial e Telecomunicações] A unidade fotoelétrica, também chamada de relé fotoelétrico, é composta por um LDR que altera sua resistência em função da luminosidade incidente. O sensor utilizado na
bancada é o de presença com minuteria 6306 da Force Line.
Com base na figura apresentada, assinale a alternativa CORRETA:
A O sensor tem uma cobertura de 120° e apresenta uma maior sensibilidade em deslocamentos de um lado para o outro do sensor.
B O sensor tem uma cobertura de 120° e apresenta uma menor sensibilidade em deslocamentos de um lado para o outro do sensor.
C O sensor tem uma cobertura de 180° e apresenta uma maior sensibilidade em deslocamentos de um lado para o outro do sensor.
D O sensor apresenta maior sensibilidade em deslocamentos realizados em sua direção e abrangência de 180°.
As curvas de tempo × corrente dos disjuntores indicam o tempo que o dispositivo demora para desarmar sob uma determinada corrente. Observe o gráfico a seguir referente às curvas de tempo versus corrente dos disjuntores.
Fonte: SEIDEL, L. R. Instalações elétricas de baixa tensão. Indaial: UNIASSELVI, 2019. p. 171.
Com relação à aplicação correta dos disjuntores, tendo em vista as características de sua curva de atuação, analise as afirmativas a seguir:
I. O eixo horizontal representa o tempo de atuação do disjuntor em milissegundos (s), e o eixo vertical representa a corrente elétrica em ampères (A).
II. O eixo horizontal representa a corrente elétrica em ampères (A), e o eixo vertical representa a sensibilidade do disjuntor em segundos (s).
III. O eixo horizontal representa o tempo de atuação do disjuntor em segundos (s), e o eixo vertical representa a potência em watts (W).
IV. O trecho indicado pela letra “A” representa a faixa de atuação do disparador térmico do disjuntor, ou seja, representa o comportamento do dispositivo em relação a uma sobrecorrente.
V. O trecho “B” representa a característica de atuação do dispositivo eletromagnético, que atua na ocorrência de curtos-circuitos.É correto o que se afirma em:
A I, II e III, apenas.
B I, III e V, apenas.
C I, IV e V, apenas.
D II, IV e V, apenas.
E II, III e IV, apenas.
Os disjuntores são dispositivos de segurança elétrica que protegem circuitos contra sobrecargas e curtos-circuitos, interrompendo o fluxo de corrente quando detectam condições anormais. As curvas tempo x corrente dos disjuntores
representam graficamente a relação entre a corrente elétrica e o tempo necessário para que o disjuntor atue e interrompa o circuito. Essas curvas são essenciais para selecionar o disjuntor adequado para proteger os circuitos contra sobrecargas e
curtos-circuitos, considerando as características específicas de cada aplicação. Qual é o principal objetivo da curva tempo x corrente dos disjuntores?
A Determinar a eficiência energética do disjuntor em diferentes condições de carga.
B Medir a eficácia do disjuntor na prevenção de surtos elétricos na rede de distribuição.
C Avaliar a resistência do disjuntor à sobrecarga térmica em um ambiente industrial.
D Definir a temperatura máxima permitida para o disjuntor durante sua operação.
E Estabelecer a relação entre a corrente de curto-circuito e o tempo de atuação do disjuntor.
[Laboratório virtual - Automação Residencial e Telecomunicações] Sensor de presença é um equipamento muito empregado em instalações residenciais ou prediais, sendo comum seu uso para o acendimento automático de luzes e/ou
acionamento de alarmes. Seu funcionamento é baseado em sensoriamento da radiação infravermelha do local. A imagem apresenta o esquema de ligação do sensor de presença para acionamento de iluminação indicativa:
Sobre o funcionamento do circuito de acionamento da lâmpada indicativa, assinale a alternativa CORRETA:
A Quando o sensor detecta alguma presença, ele abre os contatos 1 e 1 e fecha o contato 1 com 2, energizando o circuito da lâmpada.
 VOLTAR
A+ Alterar modo de visualização
1
2
3
4
5
B Quando o sensor detecta alguma presença, ele fecha os contatos 2 com o 3, alimentando diretamente a lâmpada.
C Quando o sensor detecta alguma presença, ele fecha os contatos 1 com o 2, alimentando o circuito de iluminação.
D Quando o sensor detecta alguma presença, ele fecha os contatos 1 e 3, liberando a passagem da corrente elétrica e acendendo a lâmpada.
Existem vários tipos de lâmpadas que foram utilizadas nos tempos modernos, em especial as lâmpadas incandescentes, fluorescentes e mais recentemente as lâmpadas LED. Com base no exposto, classifique V para as sentenças verdadeiras
e F para as falsas:
( ) As lâmpadas incandescentes possuem alta eficiência luminosa, motivo pelo qual foram usadas por muito tempo.
( ) A norma NBR 5410 (2004) não prevê o uso de lâmpadas LED, apenas incandescentes e fluorescentes.
( ) As lâmpadas LED possuem maior eficiência luminosa com as incandescentes, podendo gerar uma economia de potência de 10 vezes para o mesmo fluxo luminoso.
( ) A luminosidade de lâmpadas incandescentes e fluorescentes não pode ser comparada, pois há muita variabilidade entre a potência das lâmpadas e o seu fluxo luminoso.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - V - F - F.
B V - F - F - F.
C F - F - V - V.
D F - F - V - F.
A eficiência luminosa indica o quão eficiente uma fonte luminosa converte em luz a energia que recebe. A iluminação tem suas propriedades determinadas por alguns fatores, como frequência, comprimento de onda e fluxo luminoso. Com
base nisso, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As radiações de maior comprimento de onda têm cores azul e violeta.
( ) O fluxo luminoso possui unidades de Candela.
( ) A iluminância representa a luz que incide sobre determinada área.
( ) A unidade de iluminância é VA.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - V - F - F.
C F - F - V - F.
D V - F - V - V.
As lâmpadas incandescentes são um dos equipamentos elétricos mais antigos e um dos tipos de lâmpadas mais bem conhecidos, devido à sua ampla utilização ainda hoje. Com base nessas lâmpadas, classifique V para as sentenças
verdadeiras e F para as falsas:
( ) As lâmpadas incandescentes geram muito calor.
( ) Possuem uma vida útil de 7500 a 12000 horas.
( ) Possuem um alto índice de reprodução de cor.
( ) Seu uso é atualmente restrito para unidades de baixa potência.
( ) Sua eficiência luminosa é de 130 lm/W.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V - F - V.
B F - V - F - F - V.
C V - V - F - V - F.
D V - F - V - V - F.
O número de pontos de tomada mínimos, conforme definido pela norma NBR 5410 (2004), depende principalmente da destinação do local e dos equipamentos que serão utilizados, com recomendações mínimas sendo listadas na norma para
certas condições. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Em cozinhas, deve existir um ponto de tomada para cada 3,5 m, com no mínimo dois pontos na bancada.
( ) Em varandas, é necessário ao menos um ponto de tomada, mas esse pode ser apenas próximo dela.
( ) Em dormitórios, é necessário um ponto de tomada a cada 3 m, sendo posicionados preferencialmente em duas das paredes.
( ) Nos banheiros, deve haver no mínimo dois pontos de tomada, que não podem estar muito próximos do boxe.
Assinale a alternativa que apresenta a sequênciaCORRETA:
FONTE: https://hosting.iar.unicamp.br/lab/luz/ld/normas%20e%20relat%F3rios/NRs/nbr_5410.pdf. Acesso em: 3 jan. 2020.
A F - V - F - V.
B F - F - V - V.
C V - V - F - F.
D V - F - V - F.
O projeto e dimensionamento de condutos é uma parte importante das instalações elétricas, onde devem ser observados certos princípios básicos. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Condutos fechados não devem agrupar circuitos distintos.
( ) Em condutos de ferro galvanizado, condutores fase de mesmo circuito devem ser agrupados no mesmo conduto para minimizar a magnetização do duto.
( ) Em condutos fechados, os condutores fase e os condutores neutro de um mesmo circuito devem ser agrupados em condutos diferentes, de forma a minimizar os efeitos de indução.
( ) Todos os circuitos dentro de um conduto deve estar conectado ao mesmo disjuntor geral de proteção.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - V - F - F.
C V - F - V - F.
D F - F - V - V.
6
7
8
9
10
