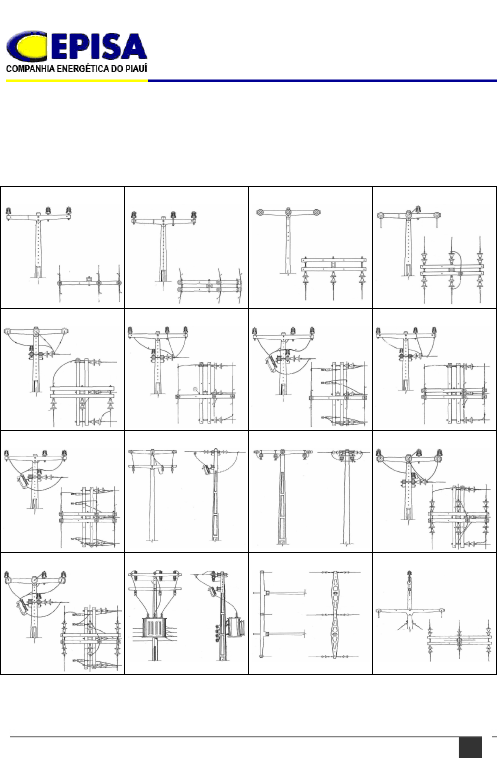

COMPOSIÇÃO DE ESTRUTURAS/KITS
Estruturas Trifásicas/Bifásicas
N1 N2 N3 N4
N3N3 N1N3 N1N3F N2N3
N2N3F N4F N4CF N4N3
N4N3F TC HT LE
Nota: demais estruturas sem ilustração
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 7
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N1
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 8
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 9
MONTAGEM DA ESTRUTURA – N1
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 1 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 1
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 3 -
5 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 3
6 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 3 -
7 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 3
8 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 3 -
9 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 3
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
10 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 4
11 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
12 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
13 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,13 -
14 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,03 -
15 1710966 FIO DE COBRE NU 4 MM2 KG - 0,11
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 10
MONTAGEM DA ESTRUTURA – N1B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 1 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 1
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 2 -
5 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 2
6 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 2 -
7 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 2
8 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 2 -
9 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 2
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
10 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 4
11 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
12 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
13 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086 -
14 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02 -
15 1710966 FIO DE COBRE NU 4 MM2 KG - 0,07
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N2
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 11
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 12
MONTAGEM DA ESTRUTURA – N2
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
3 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 6 -
4 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 6 -
5 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 6 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
6 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
7 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
8 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 4 4 - - - - 4 4 - - - 4 4 4 - - 4
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
9 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,26 -
10 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,05 -
11 1710966 FIO DE COBRE NU 4 MM2 KG - 0,21
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 13
MONTAGEM DA ESTRUTURA – N2B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
3 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 4 -
4 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 4 -
5 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 4 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
6 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
7 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
8 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 4 4 - - - - 4 4 - - - 4 4 4 - - 4
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
9 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,17 -
10 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,04 -
11 1710966 FIO DE COBRE NU 4 MM2 KG - 0,14
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N3
Imagens Ilustrativas

DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 14
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 15
MONTAGEM DA ESTRUTURA – N3
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETADE CONCRETO; T; 1900MM UN 2 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 12
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
5 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
6 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
7 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
8 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
9 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
10 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
11 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
12 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
13 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
14 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
15 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 16
MONTAGEM DA ESTRUTURA – N3B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 8
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
5 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
6 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
7 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
8 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
9 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
10 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
11 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
12 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
13 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
14 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
15 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 17
MONTAGEM DA ESTRUTURA – CN3
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 12
2 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 1 -
3 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 1
4 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 1 -
5 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 1
6 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 1 -
7 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 1
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
8 1300385 PORCA OLHAL FERRO FUND GALV ROSCA M16 - 5000 KGF UN 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
9 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
10 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
11 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
12 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
13 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
14 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
15 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,04 -
16 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01 -
17 1710966 FIO DE COBRE NU 4 MM2 KG - 0,04
18 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 3 - - - - -
19 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 3 - - - -
20 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 3 - - -
21 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 3 - -
22 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 3 3
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - 3 3
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 18
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
28 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
29 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
30 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,04
31 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01
32 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 3 - - - - -
33 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 3 - - - -
34 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 3 - - -
35 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 3 - -
36 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 3 -
37 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 3
38 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - - -
39 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 3
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 19
MONTAGEM DA ESTRUTURA – CN3B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 8
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
2 1300385 PORCA OLHAL FERRO FUND GALV ROSCA M16 - 5000 KGF UN 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLACAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
3 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
4 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
5 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
6 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
7 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
8 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
9 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 2 - - - - -
10 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 2 - - - -
11 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 2 - - -
12 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 2 - -
13 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 2 2
14 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - 2 2
15 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 - -
10 mm² 16 mm²
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
16 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
17 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 2 - 2 -
18 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 2
19 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 2 2 2 -
20 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 2
21 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 2 - - - - -
22 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 2 - - - -
23 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 2 - - -
24 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 2 - -
25 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 2 -
26 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 2
27 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - - -
28 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 2
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N4
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 20
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 21
MONTAGEM DA ESTRUTURA – N4
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 12 24
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 1 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 1
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 1 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 1
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 1 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 1
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
11 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
12 1300385 PORCA OLHAL FERRO FUND GALV ROSCA M16 - 5000 KGF UN 3
13 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
14 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
15 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
17 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 6 - - - - -
18 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 6 - - - -
19 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 6 - - -
20 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 6 - -
21 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 6 6 - - 6 6
22 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 6 6 - -
23 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,04 -
24 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01 -
25 1710966 FIO DE COBRE NU 4 MM2 KG - 0,04
26 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 3 - - - - -
27 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 3 - - - -
28 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 3 - - -
29 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 3 - -
30 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 3 3
31 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - 3 3
32 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 22
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
33 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
34 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN 3 - 3 - 3 -
35 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - 3 3 - - 3
36 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 3 3
37 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 6 3 3 3 3 -
38 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - 3 3 3 3 6
39 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,04
40 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01
41 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 3 - - - - -
42 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 3 - - - -
43 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 3 - - -
44 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 3 - -
45 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 3 -
46 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 3
47 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - - -
48 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 3
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 23
MONTAGEM DA ESTRUTURA – N4B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 8 16
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
5 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
6 1300385 PORCA OLHAL FERRO FUND GALV ROSCA M16 - 5000 KGF UN 2
7 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
8 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
9 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
10 1701118 PARAF OLHAL GALVM16 X 450 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
11 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 4 - - - - -
12 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 4 - - - -
13 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 4 - - -
14 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 4 - -
15 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 4 4 - - 4 4
16 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 4 4 - -
17 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 2 - - - - -
18 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 2 - - - -
19 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 2 - - -
20 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 2 - -
21 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 2 2
22 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - 2 2
23 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 24
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
24 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
25 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN 2 - 2 - 2 -
26 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - 2 2 - - 2
27 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 2 2
28 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 4 2 2 2 2 -
29 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - 2 2 2 2 4
30 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 2 - - - - -
31 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 2 - - - -
32 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 2 - - -
33 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 2 - -
34 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 2 -
35 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 2
36 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - - -
37 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 2
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N3N3
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 25
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 26
MONTAGEM DA ESTRUTURA – N3N3
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 4
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 12 24
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 2 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 2
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 2 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 2
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 2 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 2
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
11 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
12 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
13 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
14 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
15 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 3 - - - - -
19 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 3 - - - -
20 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 3 - - -
21 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 3 - -
22 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 3 3
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - 3 3
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 - -
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 6 - - - - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 6 - - - -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 6 - - -
28 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 6 - -
29 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 6 6 - - 6 6
30 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 6 6 - -
31 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086 -
32 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02 -
33 1710966 FIO DE COBRE NU 4 MM2 KG - 0,08
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 27
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
34 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 3 - - - - -
35 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 3 - - - -
36 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 3 - - -
37 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 3 - -
38 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 3 -
39 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 3
40 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - - -
41 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 3
42 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
43 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN 3 - 3 - 3 -
44 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - 3 3 - - 3
45 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 3 3
46 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 6 3 3 3 3 -
47 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - 3 3 3 3 6
48 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086
49 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 28
MONTAGEM DA ESTRUTURA – N3N3B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 4
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 8 16
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 1 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 1
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 1 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 1
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 1 -
10 1711873 ARRUELAREDONDA GALV 35 X 3 MM FURO 21 MM UN - 1
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
11 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
12 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
13 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
14 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
15 1701100 PARAF OLHAL GALV M16 X 400 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 2 - - - - -
19 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 2 - - - -
20 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 2 - - -
21 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 2 - -
22 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 2 2
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - 2 2
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 - -
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 4 - - - - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 4 - - - -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 4 - - -
28 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 4 - -
29 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 4 4 - - 4 4
30 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 4 4 - -
31 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,043 -
32 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01 -
33 1710966 FIO DE COBRE NU 4 MM2 KG - 0,04
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 29
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
34 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 2 - - - - -
35 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 2 - - - -
36 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 2 - - -
37 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 2 - -
38 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 2 -
39 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 2
40 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - - -
41 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 2
42 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
43 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN 2 - 2 - 2 -
44 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - 2 2 - - 2
45 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 2 2
46 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 4 2 2 2 2 -
47 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - 2 2 2 2 4
48 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,043
49 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,01
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N1N3
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 30
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 31
MONTAGEM DA ESTRUTURA – N1N3
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 3 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 3
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 12
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 4 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 4
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 4 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 4
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 4 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 4
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
11 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 16
12 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
13 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
14 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
15 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 3 - - - - -
19 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 3 - - - -
20 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 3 - - -
21 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 3 - -
22 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 3 3
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - 3 3
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 - -
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
28 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
29 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
30 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
31 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,172 -
32 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,04 -
33 1710966 FIO DE COBRE NU 4 MM2 KG - 0,14
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 32
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
34 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 3 - - - - -
35 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 3 - - - -
36 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 3 - - -
37 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 3 - -
38 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 3 -
39 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 3
40 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - - -
41 1708813 CARTUCHO P/CONECTORCUNHA AMP - AZUL UN - 3 3 3 3 3
42 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
43 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
44 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
45 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
46 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
47 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,172
48 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,04
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 33
MONTAGEM DA ESTRUTURA – N1N3B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 3 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 3
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 8
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 2 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 2
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 2 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 2
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 2 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 2
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
11 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 16
12 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
13 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
14 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
15 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 2 - - - - -
19 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 2 - - - -
20 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 2 - - -
21 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 2 - -
22 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 2 2
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - 2 2
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 - -
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
28 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
29 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
30 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
31 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086 -
32 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02 -
33 1710966 FIO DE COBRE NU 4 MM2 KG - 0,07
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 34
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
34 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 2 - - - - -
35 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 2 - - - -
36 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 2 - - -
37 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 2 - -
38 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 2 -
39 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 2
40 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - - -
41 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 2
42 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
43 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 2 - 2 -
44 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 2
45 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 2 2 2 -
46 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 2
47 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086
48 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N1N3F
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 35
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 36
MONTAGEM DA ESTRUTURA – N1N3F
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 3 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 3
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 12
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 4 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 4
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 4 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 4
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 4 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 4
11 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 3 4
12 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 3 -
13 1706292 CHAVE FUS BASE C 38KV 100A 5KA NBI 150KV C/FERR UN - 3
14 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
15 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
16 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
17 1711571 ELO FUSIVEL HXO 25/48 KV, 3 EF, 1200 MM UN - 0 ou 3
18 1710010 ELO FUSIVEL HXO 25/48KV, 5 EF, 1200 MM UN - 0 ou 3
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
19 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 16
20 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
21 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
22 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
23 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
24 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
25 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 37
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
26 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0AWG X CU NÚ 16-35MM2 UN 6 - - - - -
27 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN - 6 - - - -
28 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - - 6 - - -
29 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 6 - -
30 1704273 CONECTOR CUNHA AL C/ BANHO - CAA 35MM2 X CU NÚ 16MM2 UN - - - - 6 6
31 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 6 - - 6 6
32 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 6 6 - -
33 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
34 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
35 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
36 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
37 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
38 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
39 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,172 -
40 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,04 -
41 1710966 FIO DE COBRE NU 4 MM2 KG 0,04 0,15
10 mm² 16 mm²
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
42 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 3 3 - 3 - -
43 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN 3 - 3 - 3 -
44 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - 3 3 - - 3
45 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 3 3 3
46 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 3 3 3 3 -
47 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 6
48 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
49 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
50 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
51 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
52 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
53 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,172
54 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,04
55 1710966 FIO DE COBRE NU 4 MM2 KG 0,04
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 38
MONTAGEM DA ESTRUTURA – N1N3F-B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 1
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 3 -
3 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 3
4 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 8
5 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 2 -
6 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 2
7 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 2 -
8 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 2
9 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 2 -
10 1711873 ARRUELA REDONDA GALV 35 X 3 MM FURO 21 MM UN - 2
11 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 2 2
12 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 2 -
13 1706292 CHAVE FUS BASE C 38KV 100A 5KA NBI 150KV C/FERR UN - 2
14 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
15 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
16 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
17 1711571 ELO FUSIVEL HXO 25/48 KV, 3 EF, 1200 MM UN - 0 ou 2
18 1710010 ELO FUSIVEL HXO 25/48KV, 5 EF, 1200 MM UN - 0 ou 2
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
19 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 16
20 1705474 PARAF CAB QUAD GALV M16 X 250 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
21 1704583 PARAF CAB QUAD GALV M16 X 300 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
22 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
23 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
24 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
25 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 39
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
26 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 4 - - - - -
27 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN - 4 - - - -
28 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - - 4 - - -
29 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 4 - -
30 1704273 CONECTOR CUNHA AL C/ BANHO - CAA 35MM2 X CU NÚ 16MM2 UN - - - - 4 4
31 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 4 4 - - 4 4
32 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 4 4 - -
33 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
34 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
35 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
36 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
37 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
38 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
39 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086 -
40 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02 -
41 1710966 FIO DE COBRE NU 4 MM2 KG - 0,08
10 mm² 16 mm²
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
42 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 2 2 - 2 - -
43 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN 2 - 2 - 2 -
44 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - 2 2 - - 2
45 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 2 2 2
46 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 4 2 2 2 2 -
47 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 4
48 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
49 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 2 - 2 -
50 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 2
51 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 2 2 2 -
52 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 2
53 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,086
54 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,02
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 40
MONTAGEM DA ESTRUTURA – DN3F
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
2 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 12
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 1 -
5 1302086 ISOLADOR PINO PORCELANA MULTICORPO 46 KV UN - 1
6 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 1 -
7 1302167 PINO GALV P/ISOL 35KV M16X19X354 MM R=35 MM C/A.Q. UN - 1
8 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 1 -
9 1711873 ARRUELA REDONDA GALV35 X 3 MM FURO 21 MM UN - 1
10 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 3 4
11 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 3 -
12 1706292 CHAVE FUS BASE C 38KV 100A 5KA NBI 150KV C/FERR UN - 3
13 1703676 ELO FUSIVEL UNIV 1H - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
14 1700685 ELO FUSIVEL UNIV 2H - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
15 1700707 ELO FUSIVEL UNIV 3H - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
16 1700553 ELO FUSIVEL UNIV 5H - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
17 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
18 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
19 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
20 1706071 ELO FUSIVEL HXO 25/48KV, 1 EF, 1200 MM UN - 0 ou 3
21 1705199 ELO FUSIVEL HXO 25/48KV, 2 EF, 1200 MM UN - 0 ou 3
22 1711571 ELO FUSIVEL HXO 25/48 KV, 3 EF, 1200 MM UN - 0 ou 3
23 1710010 ELO FUSIVEL HXO 25/48KV, 5 EF, 1200 MM UN - 0 ou 3
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
24 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
25 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 - - 1 1 1 1 - - 1 1 1 - - - 1 1 -
26 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
27 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
28 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 41
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
29 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 6 - - - - -
30 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN - 6 - - - -
31 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - - 6 - - -
32 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 6 - -
33 1704273 CONECTOR CUNHA AL C/ BANHO - CAA 35MM2 X CU NÚ 16MM2 UN - - - - 6 6
34 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 6 - - 6 6
35 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 6 6 - -
36 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
37 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
38 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
39 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
40 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
41 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
42 1710966 FIO DE COBRE NU 4 MM2 KG 0,04
10 mm² 16 mm²
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
43 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 3 3 - 3 - -
44 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN 3 - 3 - 3 -
45 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - 3 3 - - 3
46 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 3 3 3
47 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 3 3 3 3 -
48 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 6
49 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
50 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
51 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
52 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
53 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
54 1710966 FIO DE COBRE NU 4 MM2 KG 0,04
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 42
MONTAGEM DA ESTRUTURA – DN3F_B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV 34,5 kV
1 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 2 -
2 1301799 CRUZETA DE CONCRETO; T; 2400MM UN - 2
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 8
4 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 2 2
5 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 2 -
6 1706292 CHAVE FUS BASE C 38KV 100A 5KA NBI 150KV C/FERR UN - 2
7 1703676 ELO FUSIVEL UNIV 1H - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
8 1700685 ELO FUSIVEL UNIV 2H - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
9 1700707 ELO FUSIVEL UNIV 3H - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
10 1700553 ELO FUSIVEL UNIV 5H - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
11 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
12 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
13 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
14 1706071 ELO FUSIVEL HXO 25/48KV, 1 EF, 1200 MM UN - 0 ou 2
15 1705199 ELO FUSIVEL HXO 25/48KV, 2 EF, 1200 MM UN - 0 ou 2
16 1711571 ELO FUSIVEL HXO 25/48 KV, 3 EF, 1200 MM UN - 0 ou 2
17 1710010 ELO FUSIVEL HXO 25/48KV, 5 EF, 1200 MM UN - 0 ou 2
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
18 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 12
19 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
20 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
21 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
22 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
23 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 4 - - - - -
24 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN - 4 - - - -
25 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - - 4 - - -
26 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 4 - -
27 1704273 CONECTOR CUNHA AL C/ BANHO - CAA 35MM2 X CU NÚ 16MM2 UN - - - - 4 4
28 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 4 4 - - 4 4
29 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 4 4 - -
30 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
31 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
32 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
33 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
34 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
35 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 43
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
36 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 2 2 - 2 - -
37 1704222 CONECTOR CUNHA ALC/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN 2 - 2 - 2 -
38 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - 2 2 - - 2
39 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 2 2 2
40 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 4 2 2 2 2 -
41 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 4
42 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
43 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 2 - 2 -
44 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 2
45 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 2 2 2 -
46 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 2
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N2N3
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 44
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 45
MONTAGEM DA ESTRUTURA – N2N3
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 -
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 7 -
5 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 7 -
6 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 7 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
7 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
8 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
9 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 4 4 1 1 1 1 4 4 1 1 1 4 4 4 1 1 4
10 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
11 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
12 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
13 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 3 - - - - -
14 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 3 - - - -
15 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 3 - - -
16 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 3 - -
17 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 3 3
18 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 3 - - 3 3
19 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 3 3 - -
20 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
21 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
22 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
23 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
24 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
25 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
26 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,30 -
27 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,06 -
28 1710966 FIO DE COBRE NU 4 MM2 KG - 0,25
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 46
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
29 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 3 - - - - -
30 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 3 - - - -
31 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 3 - - -
32 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 3 - -
33 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 3 -
34 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 3
35 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 3 - - - - -
36 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 3
37 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
38 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
39 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
40 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
41 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
42 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,30
43 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,06
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 47
MONTAGEM DA ESTRUTURA – N2N3B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 -
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 5 -
5 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 5 -
6 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 5 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
7 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
8 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
9 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 4 4 2 2 2 2 4 4 2 2 2 4 4 4 2 2 4
10 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
11 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
12 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
13 1708732 CONEC CUNHA AMPACT VERMELHO, 2X6 OU 4X4 AWG UN 2 - - - - -
14 1708759 CONEC CUNHA AMPACT AZUL-I, 1/0X1/0 OU 2/0X2 AWG UN - 2 - - - -
15 1710311 CONEC CUNHA AMPACT AZUL-I, 2/0X2/0 OU 3/0X1/0 AWG UN - - 2 - - -
16 1708872 CONEC CUNHA AMPACT AZUL-I, 4/0X4/0 AWG UN - - - 2 - -
17 1704265 CONECTOR CUNHA AL C/ BANHO - CAA 4 AWG X CU NÚ 16MM2 UN - - - - 2 2
18 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 2 - - 2 2
19 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 2 2 - -
20 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 - - - - -
21 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 2 - - - -
22 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 2 - - -
23 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 2 - -
24 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 - - 2 2
25 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 2 2 - -
26 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,215 -
27 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,05 -
28 1710966 FIO DE COBRE NU 4 MM2 KG - 0,18
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 48
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Troncox Derivação )
ITEM CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
29 1708740 CONEC CUNHA AMPACT VERMELHO, 2X2 OU 1/0X4 AWG UN 2 - - - - -
30 1711679 CONEC CUNHA AMPACT AZUL-I, 3/0X4 OU 2/0X4 AWG UN - 2 - - - -
31 1711687 CONEC CUNHA AMPACT AZUL-I, 3/0X2 OU 2/0X1/0 AWG UN - - 2 - - -
32 1710320 CONEC CUNHA AMPACT AZUL-I, 4/0X4 AWG UN - - - 2 - -
33 1708864 CONEC CUNHA AMPACT AZUL-I, 4/0X1/0 OU 3/0X2/0 AWG UN - - - - 2 -
34 1703862 CONEC CUNHA AMPACT AZUL-I, 4/0X2/0 OU 3/0X3/0 AWG UN - - - - - 2
35 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 2 - - - - -
36 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 2 2 2 2 2
37 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 2 2 - 2 - -
38 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 2 - 2 -
39 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 2
40 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 2 2 2 2 2 -
41 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 2
42 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,215
43 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,18
COMPOSIÇÃO DE ESTRUTURAS/KITS
Estrutura N2N3F
Imagens Ilustrativas
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 49
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 50
MONTAGEM DA ESTRUTURA – N2N3F
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 6 -
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 7 -
5 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 7 -
6 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 7 -
7 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 3 -
8 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 3 -
9 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
10 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
11 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 3 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
12 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
13 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
14 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 1 1 1 1 4 4 1 1 1 1 4 4 1 1 1 4 4 4 1 1 4
15 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 1 1 - - - - 1 1 - - - 1 1 1 - - 1
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 3 3 3 3 - - 3 3 3 3 - - 3 3 3 - - - 3 3 -
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 3 3 - - - - 3 3 - - - 3 3 3 - - 3
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 6 - - - - -
19 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN - 6 - - - -
20 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - - 6 - - -
21 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 6 - -
22 1704273 CONECTOR CUNHA AL C/ BANHO - CAA 35MM2 X CU NÚ 16MM2 UN - - - - 6 6
23 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 6 - - 6 6
24 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - - 6 6 - -
25 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 - - - - -
26 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - 3 - - - -
27 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - 3 - - -
28 1302892 ALCA PREF DISTR CA/CAA 4/0 AWG UN - - - 3 - -
29 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 - - 3 3
30 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - 3 3 - -
31 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,30 -
32 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,06 -
33 1710966 FIO DE COBRE NU 4 MM2 KG 0,04 0,26
10 mm² 16 mm²
COMPOSIÇÃO DE ESTRUTURAS/KITS
NOTA 1: material depende da aplicação
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 51
AMARRAÇÃO DO CONDUTOR – CABOS DIFERENTES ( Tronco x Derivação )
ITEM
CÓDIGO CONDUTOR
BITOLA CAA
CABO TRONCO 1/0 AWG 2/0 AWG 4/0 AWG
CEPISA CABO DERIVAÇÃO 4 AWG 4 AWG 1/0 AWG 4 AWG 1/0 AWG 2/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
34 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU NÚ 16-35MM2 UN 3 3 - 3 - -
35 1704222 CONECTOR CUNHA AL C/ BANHO - CAA 1/0 AWG X CU NÚ 35MM2 UN 3 - 3 - 3 -
36 1704354 CONECTOR CUNHA AL C/ BANHO - CAA 2/0-4/0 AWG X CU NÚ 16-35MM2 UN - 3 3 - - 3
37 1704281 CONECTOR CUNHA AL C/ BANHO - CAA 4/0 AWG X CU NÚ 35MM2 UN - - - 3 3 3
38 1708821 CARTUCHO P/CONECTOR CUNHA AMP - VERMELHO UN 6 3 3 3 3 -
39 1708813 CARTUCHO P/CONECTOR CUNHA AMP - AZUL UN - 3 3 3 3 6
40 1302477 ALCA PREF DISTR CA/CAA 4 AWG UN 3 3 - 3 - -
41 1302485 ALCA PREF DISTR CA/CAA 1/0 AWG UN - - 3 - 3 -
42 1302930 ALCA PREF DISTR CA/CAA 2/0 AWG UN - - - - - 3
43 1300369 SAPATILHA GALV P/CABOS DE ACO ATE 3/8 UN 3 3 3 3 3 -
44 1303503 MANILHA SAPATILHA FERRO FUND RUP 5000 KGF UN - - - - - 3
45 1700820 FIO DE ALUMINIO NU 6 AWG (MOLE) KG 0,30
46 1700588 FITA DE ALUMINIO P/PROTECAO 1 X 10 MM KG 0,06
47 1710966 FIO DE COBRE NU 4 MM2 KG 0,04
COMPOSIÇÃO DE ESTRUTURAS/KITS
DN – Janeiro/2009 CEPISA – Companhia Energética do Piauí 52
MONTAGEM DA ESTRUTURA – N2N3F-B
ITEM CÓDIGO DESCRIÇÃO U.M.
QUANTIDADE PARA TENSÃO DE OPERAÇÃO
CEPISA 13,8 kV -
1 NOTA 1 POSTE DE CONCRETO DUPLO T UN 1 -
2 1709895 CRUZETA DE CONCRETO; T; 1900MM UN 4 -
3 1701266 ISOLADOR SUSP PORC 152 MM GARFO OLHAL UN 4 -
4 1301802 ISOLADOR PINO PORCELANA HI TOP 25 KV ROSCA 25 MM UN 5 -
5 1300644 PINO GALV P/ISOL 15KV M16X300MM R=25 MM C/ARR QUAD UN 5 -
6 1701347 ARRUELA REDONDA GALV 35 X 3 MM FURO 18 MM UN 5 -
7 1710940 CABO COBRE NU 35 MM2, 7 FIOS, MOLE, CL. 2A KG 2 -
8 1700197 CHAVE FUS BASE C 15KV 100A 10KA NBI95KV-CONEC. EST UN 2 -
9 1707566 ELO FUSIVEL UNIV 6K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
10 1707574 ELO FUSIVEL UNIV 8K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
11 1707582 ELO FUSIVEL UNIV 10K - 500 MM CAPAC INTERR ASSEG UN 0 ou 2 -
FIXAÇÃO DA ESTRUTURA NO POSTE DE CONCRETO – DT
ITEM CÓDIGO POSTE
 COMPRIMENTO (M) 10 11 12 13
 RESISTÊNCIA NOMINAL ( dAN ) 15
0
30
0
50
0
60
0
80
0
10
00 20
0
30
0
50
0
60
0
80
0
10
00 30
0
50
0
60
0
80
0
10
00
15
00 30
0
60
0
80
0
CEPISA
DESCRIÇÃO U.M. QUANTIDADE
12 1700111 ARRUELA QUAD GALV 50X50X3 MM FURO 18 MM UN 24
13 1700502 PARAF CAB QUAD GALV M16 X 400 MM RT C/3 PORCAS UN 4 4 4 4 - - 4 4 4 4 - - 4 4 4 - - - 4 4 -
14 1701541 PARAF CAB QUAD GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 4 4 2 2 2 2 4 4 2 2 2 4 4 4 2 2 4
15 1700103 PARAF CAB QUAD GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
16 1701118 PARAF OLHAL GALV M16 X 450 MM RT C/3 PORCAS UN 2 2 2 2 - - 2 2 2 2 - - 2 2 2 - - - 2 2 -
17 1701126 PARAF OLHAL GALV M16 X 500 MM RT C/3 PORCAS UN - - - - 2 2 - - - - 2 2 - - - 2 2 2 - - 2
AMARRAÇÃO DO CONDUTOR
ITEM
CÓDIGO
CONDUTOR BITOLA
CAA FCNU CCNU
CEPISA 4 AWG 1/0 AWG 2/0 AWG 4/0 AWG
DESCRIÇÃO U.M. QUANTIDADE
18 1704249 CONECTOR CUNHA AL C/ BANHO - CAA 4-1/0 AWG X CU
