0º (COVEST-COPSET - 2019 - Adaptada). Um fluido refrigerante é um produto químico usado em um ciclo térmico em sistemas de refrigeração e climatização que reversivelmente passa por uma mudança de fase de líquido a gás. Os fluidos refrigerantes são dos tipos CFC, HCFC, HFC e hidrocarbonetos. Acerca desse tópico, está correto o que se afirmar em:
R: HFC - os átomos de cloro são substituídos por hidrogênio e, assim, não agridem a camada de ozônio.

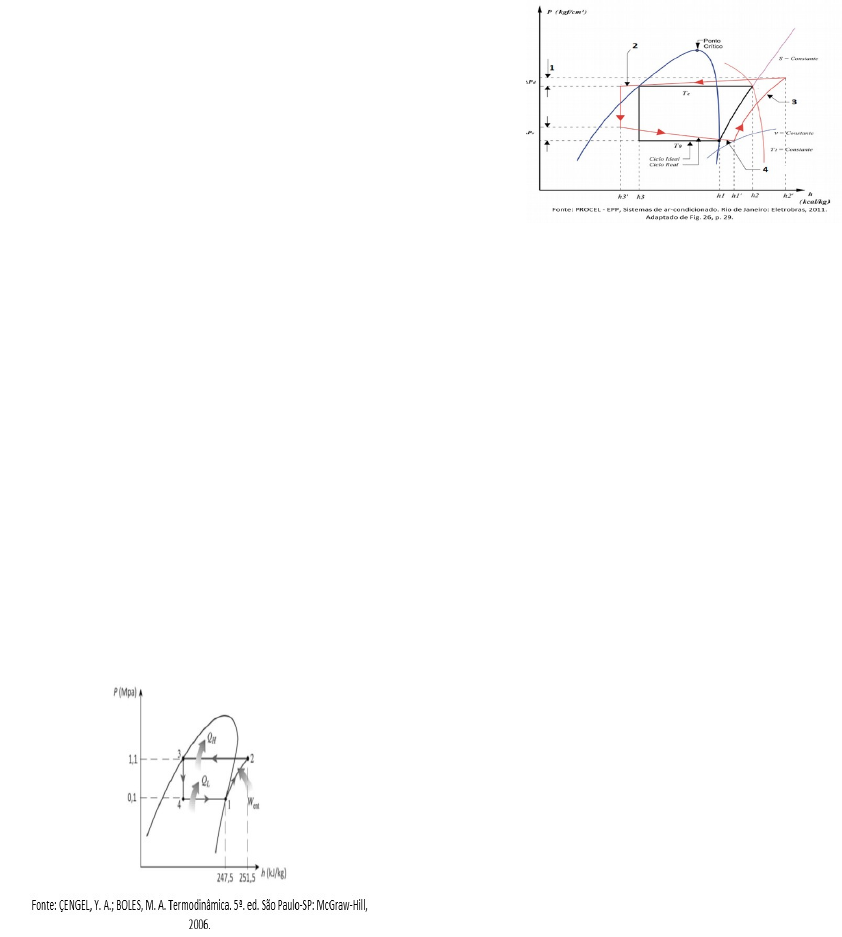

00º (FADESP - 2018 - Adaptada). Na figura a seguir o diagrama esquemático é utilizado para representar os ciclos de refrigeração por compressão de vapor ideal e real. A identificação correta dos elementos numerados é a que se afirmar em:
R: 1- queda de pressão, 2-subresfriamento, 3- processo poli trópico e 4superaquecimento.
01º (FEPESE - 2018 - Adaptada). O ciclo de refrigeração pode ser usado para resfriar placas de ar, líquidos ou ambientes. Analise as afirmativas abaixo a respeito da influência de alguns parâmetros na eficácia de um ciclo de refrigeração:
I. Sendo mantida a temperatura de condensação constante, o coeficiente de eficácia diminui quando a temperatura de vaporização diminui. II. Sendo mantida a temperatura de vaporização constante, o coeficiente de eficácia diminui quando a temperatura condensação de diminui. III. O coeficiente de eficácia diminui quando há sub-resfriamento do líquido. IV. O coeficiente de eficácia diminui quando há superaquecimento útil do vapor. Está correto o que se afirmar em:
R: Apenas I.
02º (IFRS - 2016 - Adaptada). A figura a seguir representa o diagrama P - h de um ciclo ideal de refrigeração por compressão de vapor. Considerando que o fluido refrigerante circula pelo sistema a uma taxa de 0,13 kg.s , qual a potência entregue pelo compressor ao ciclo?
R:520W
03º (IF-RS - 2015 - Adaptado). Há vários tipos de fluidos refrigerantes: halogenados, amônia, dióxido de enxofre, dióxido de carbono e hidrocarbonetos não halogenados, a exemplo do metano. No que tange aos fluidos refrigerantes, analise as afirmativas abaixo: I. O fluido refrigerante R-22 é um CFC cujo substituto mais utilizado é o R-410A. II. As siglas ODP e GWP são utilizadas para indicar o potencial de destruição da camada de ozônio e de causar o efeito estufa, respectivamente. III. As misturas não azeotrópicas (série 400) apresentam um ¿glide¿ de temperatura, ou seja, variações relativamente pequenas de temperatura durante a mudança de fase. IV. Num ciclo de refrigeração, o R-717 apresenta elevadas temperaturas de descarga, exigindo, em alguns casos, sistema de refrigeração com duplo estágio de compressão. V. A ação dos CFCs sobre a camada de ozônio estratosférico precipitou a assinatura do Protocolo de Kyoto. Está correto o que se afirmar em: R: Apenas III, IV e V.
04º (FCC - 2019 - Adaptada). Refrigeração é todo processo de resfriar determinado ambiente de forma controlada, com o objetivo de processar e conservar produtos. Considere os seguintes componentes e funcionalidades de sistemas de refrigeração. I. os compressores de parafuso podem se apresentar em duas categorias: gêmeos e simples. II. o ciclo de compressão nos compressores alternativos/pistão é caracterizado em duas fases: de sucção e de compressão. III. nos compressores alternativos/pistão, a compressão do gás é feita em uma câmara de volume variável por pistão, operando com as válvulas de sucção e de descarga, organizadas de modo a bombear o refrigerante. IV. as válvulas de expansão de pressão constante mantêm a pressão constante em relação à sua saída e são acopladas na saída do evaporador. Está correto o que se afirmar em:
R: Apenas I e III.
05º (CEV-URCA - 2021 - Adaptada). Um sistema de refrigeração por compressão a vapor ideal é mostrado na figura para dois refrigerantes R1 e R2, com temperatura no evaporador de -5 °C e 38 °C no condensador, assim como propriedades dos pontos segundo a tabela. O trabalho executado pelos compressores é de 20 kJ/kg e 24 kJ/kg, para R1 e R2, respectivamente. Analise as afirmativas sobre os dados apresentados para os refrigerantes:

I. O refrigerante R1 consome maior energia e possui maior COP que R2; II. O refrigerante R2 consome maior energia e possui menor COP que R1; III. O COP máximo para o sistema analisado é maior que 6. Está correto o que se afirmar em:
R: Apenas III.
06º (UECE-CEV - 2018 - Adaptada). Um refrigerador mantém um ambiente a -23 °C quando a temperatura externa é de 23 °C. Sabendo que é retirado calor do ambiente refrigerado a uma taxa de 10.000 kJ/h, e que a quantidade de energia necessária para operar o refrigerador é de 2.500 kJ/h, pode-se afirmar corretamente que o coeficiente de performance desse refrigerador é:
R: 4.
07º (FGV - 2022 - Adaptada). Em um ciclo de compressão de vapor ideal, quatro processos são necessários: 1. compressão, 2. condensação, 3. expansão e 4. vaporização. Desta forma, observe as descrições abaixo: I. passagem adiabática irreversível do refrigerante pelo dispositivo medidor, com vaporização de parte do refrigerante, absorvendo calor do restante da massa líquida. II. entrada do refrigerante no evaporador, em uma mistura líquido e vapor com baixa pressão e temperatura, em cuja tubulação a massa líquida vai absorvendo calor. III. entrada do vapor frio a baixa pressão e temperatura, para receber energia e sair a alta temperatura e pressão. IV. perda de calor pelo vapor para o meio condensante, saindo na forma líquida A sequência que relaciona a característica com a sequência do ciclo apresentada acima é:
 R: III - IV - I - II.
08º (NC-UFRP - 2015 - Adaptada). Uma máquina frigorífica é um tipo de máquina térmica geradora que transforma algum tipo de energia, habitualmente mecânica, em energia térmica para obter e manter em um recinto uma temperatura menor que a temperatura exterior. Em uma máquina frigorífica funcionando com um ciclo de refrigeração por compressão de vapor, o componente responsável por retirar calor do meio a ser resfriado é denominado:
R: Evaporador.
09º (UECE-CEV - 2018 - Adaptada). Um refrigerador mantém um ambiente a -23 °C quando a temperatura externa é de 23 °C. Sabendo que é retirado calor do ambiente refrigerado a uma taxa de 10.000 kJ/h, e que a quantidade de energia necessária para operar o refrigerador é de 2.500 kJ/h, pode-se afirmar corretamente que o coeficiente de performance desse refrigerador é:
R: 4.
10º (IF-RS - 2015 - Adaptado). Há vários tipos de fluidos refrigerantes: halogenados, amônia, dióxido de enxofre, dióxido de carbono e hidrocarbonetos não halogenados, a exemplo do metano. No que tange aos fluidos refrigerantes, analise as afirmativas abaixo: I. O fluido refrigerante R-22 é um CFC cujo substituto mais utilizado é o R-410A. II. As siglas ODP e GWP são utilizadas para indicar o potencial de destruição da camada de ozônio e de causar o efeito estufa, respectivamente. III. As misturas não azeotrópicas (série 400) apresentam um ¿glide¿ de temperatura, ou seja, variações relativamente pequenas de temperatura durante a mudança de fase. IV. Num ciclo de refrigeração, o R-717 apresenta elevadas temperaturas de descarga, exigindo, em alguns casos, sistema de refrigeração com duplo estágio de compressão. V. A ação dos CFCs sobre a camada de ozônio estratosférico precipitou a assinatura do Protocolo de Kyoto. Está correto o que se afirmar em:
R: Apenas III, IV e V.
11º A psicrometria é o ramo da ciência dedicado à análise das propriedades físicas e termodinâmicas das misturas entre gases e vapor e suas aplicações práticas. Utilizando as equações de propriedades psicrométricas e tabelas termodinâmicas para a água, verifique qual a umidade relativa do ar que está em um ambiente cuja pressão é de 100 kPa a temperatura de bulbo seco é de 35°C e a pressão parcial do vapor é de 3,95 kPa.
R: 70%
12º Para fins didáticos, na termodinâmica, várias considerações podem ser feitas. Sendo o ar seco considerado um gás ideal, qual seria sua massa específica para uma condição de pressão igual a 50 kPa (manométrico) em um reservatório localizado no nível do mar sesua temperatura for de 60°C?
 R: 1,58 kg/m3
13ºUmidade absoluta é a quantidade total de vapor de água presente na atmosfera. Sabe-se que ar a pressão de 100 kPa está presente à temperatura de 20°C e UR de 60%. Utilizando a equação adequada e tabela termodinâmica, é possível afirmar que a umidade absoluta é:
R: 8,85g vapor / kg ar seco.
14º A história da refrigeração e do ar-condicionado se cruzam e podemos afirmar que não seria possível termos sistemas de ar-condicionado se não houvesse a refrigeração na forma como conhecemos hoje. O início desta nova ciência que é a refrigeração é atribuído a:
R: Francis Bacon.
15º O desenvolvimento dos fluidos refrigerantes, sem dúvida, foi um ponto marcante na história da refrigeração. A partir deste momento, foi possível utilizar fluidos que fossem menos perigosos em relação ao manuseio. Entretanto, após a descoberta de que estes fluidos atacavam a camada de ozônio e afetavam o aquecimento global, foram necessárias novas pesquisas para encontrar fluidos que não agredissem a natureza. O fluido que mais agride a natureza é o CFC. O que significa CFC?
R: Clorofluorcarbono.
16º William Cullen foi o primeiro a conseguir fabricar gelo de forma artificial. Para este feito, ele reduziu a pressão de um fluido armazenado em um recipiente que estava mergulhado em um reservatório com água. Este fluido era o:
R: Éter.
17º Pensando nas diversas aplicações possíveis para o sistema de ar-condicionado, a sala limpa é uma aplicação com muitas particularidades. A função deste tipo de aplicação é:
R: Evitar a contaminação por agentes externos em laboratório crítico e em montagem de componentes eletrônicos.
18º Em uma instalação, um volume de ar a uma vazão de 10 kg/s foi aquecido por um banco de resistências de Tbs = 15°C e UR = 60% para TBS = 25°C com UR = 35%. Sabendo que esta instalação está montada em um local onde a pressão é de 92,6 kPa, calcule com o auxílio de um software ou aplicativo qual o fluxo de calor neste processo:
R: 116,3 kW
19º O ar entra em um equipamento de resfriamento evaporativo a 32°C e 30% de umidade relativa (UR), de onde sai a 22°C. Considerando que o equipamento está instalado ao nível do mar, ao analisar os dados em uma carta psicrométrica adequada, concluímos que a umidade relativa na saída do equipamento será igual a: R: 80%
20º Um equipamento de ar-condicionado resfria o ar do ambiente passando o mesmo por uma serpentina de resfriamento e desumidificação. O ar antes de passar pela ACJ está a 27°C com UR de 60% de onde saí a 19°C e UR de 90%. Utilizando a carta psicrométrica para a pressão de 101,325 kPa e tabela termodinâmica para a água, determine qual a quantidade de calor retirada pelo equipamento para uma vazão de 1 m /s sendo a massa específica do ar neste local de 1,20 kg/m :
R: 13,2 kW
21ºO cálculo de insolação em janela é muito importante na carga térmica pois dependendo das condições da janela e da insolação recebida, estes valores podem ser realmente grandes e impactar no custo da climatização. Sendo uma edificação em uma região de praia (nível do mar), com céu limpo, e ponto de orvalho igual a 19,5 °C com latitude 10°S com uma janela de vidro comum de 6 mm de 10 m2 de esquadria de alumínio voltada para o leste, supondo que toda a janela tenha contato com os raios de Sol, sem persiana interna, no mês de fevereiro, a carga nesta janela será de aproximadamente
R: 5650 W
22ºChillers são equipamentos de grande porte, alta tecnologia e eficiência, que proporcionam desempenho e segurança. A diferença básica entre um chiller por absorção de simples efeito e um de duplo efeito está no fato de:
R: O de duplo efeito possui dois geradores
23ºChillers são equipamentos de grande porte, alta tecnologia e eficiência, que proporcionam desempenho e segurança. A diferença básica entre um chiller por absorção de simples efeito e um de duplo efeito está no fato de:
R: O de duplo efeito possui dois geradores
24º Atualmente existem dois processos de resfriamento evaporativo que são categorizados de acordo com o ambiente. A diferença básica entre os processos de resfriamento evaporativo direto e indireto se deve ao fato de:
R: No resfriamento evaporativo direto, ar e água trocam calor e massa em contato direto em um painel evaporativo
25º (UFERSA - 2019 - Adaptada) desde o nal do século XX, tem sido muito comum a utilização de equipamentos do tipo split para a climatização de ambientes. Tais aparelhos são equipados com termostato, o que credencia a controlar ____________________, no referido ambiente. Marque a alternativa que preencha a parte sublinhada, e complete o senti do texto:
R: Apenas temperatura de bulbo seco
26º O ciclo de resfriamento por absorção foi inventado antes do sistema de compressão de vapor, na década de 1850. Em um ciclo de resfriamento por absorção, a função do absorvedor é
R: Pré-resfriar o fluido refrigerante antes de enviá-lo ao condensador
27º (IF-ES -2012 -Adaptada) O aparelho de ar-condicionado é composto por duas peças, a condensadora e a evaporadora. Marque a opção que cita três razões pelas quais é imposta a instalação de unidades de ar-condicionado com condensação a ar:
R: Deficiência no abastecimento de água, falta de espaço para as torres de arrefecimento e maior confiabilidade no sistema
28º (QUADRIX - 2012 - Adaptada) Os sistemas de ar-condicionado podem ser classificados por tipos de expansão e por meio da condensação. Os sistemas são descritos a seguir: I. Sistemas de expansão ou evaporação direta: quando a serpentina do condicionador recebe diretamente do recinto ou por meio de dutos a carga de ar frio ou quente. II. Sistemas de expansão indireta: quando a serpentina do condicionador utiliza um meio intermediário (água ou salmoura) para retirar a carga térmica que é transmitida pelo ar frio ou quente. III. Sistemas com condensação self-container (compacta): aquela que traz incorporada em si mesma todos os componentes de um sistema de condicionamento de ar. IV. Sistemas com condensação fan-coil (ventilador- serpentina): aquela que consiste apenas do invólucro, ventilador, motor, serpentina e filtro de ar e controles.
R: I e II
29º Está correto o que se afirmar em:
(UFRJ - 2015 - Adaptada) Atualmente existem diversos tipos de ar-condicionado que se adequam as necessidades do meio. O sistema de ar-condicionado composto por um evaporador, localizado dentro do ambiente a ser condicionado, e por um condensador remoto que abriga também um compressor, instalado em ambiente externo, é denominado:
R: Sistema Split
30º (UFPE - 2019 - Adaptada) muitos ambientes de trabalho exigem um controle rigoroso do ambiente. O tipo de aparelho, aparato ou sistema, para controlar - especialmente para reduzir - a temperatura e a umidade de ambientes, é chamado de:
R: Ar-condicionado
31º Os sistemas de climatização tipo todo-água utilizam como equipamento final para o resfriamento do ar:
R: Fan-coil
