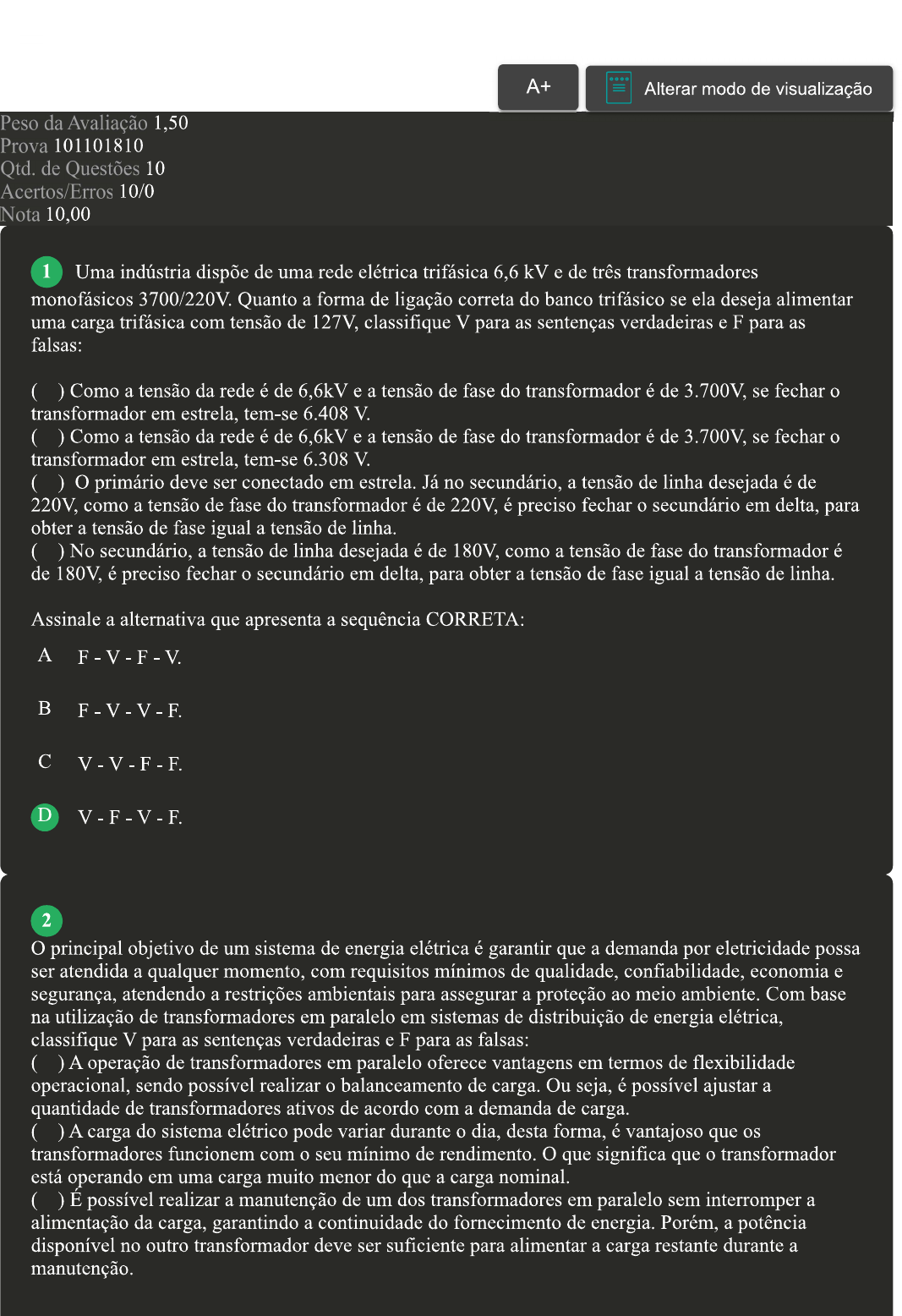

A+ Alterar modo de visualização Peso da Avaliação 1,50 Prova 101101810 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 Uma indústria dispõe de uma rede elétrica trifásica 6,6 kV e de três transformadores monofásicos 3700/220V. Quanto a forma de ligação correta do banco trifásico se ela deseja alimentar uma carga trifásica com tensão de 127V, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Como a tensão da rede é de 6,6kV e a tensão de fase do transformador é de 3.700V, se fechar o transformador em estrela, tem-se 6.408 V. ( ) Como a tensão da rede é de 6,6kV e a tensão de fase do transformador é de 3.700V, se fechar o transformador em estrela, tem-se 6.308 V. ( ) primário deve ser conectado em estrela. Já no secundário, a tensão de linha desejada é de 220V, como a tensão de fase do transformador é de 220V, é preciso fechar o secundário em delta, para obter a tensão de fase igual a tensão de linha. ( ) No secundário, a tensão de linha desejada é de 180V, como a tensão de fase do transformador é de 180V, é preciso fechar o secundário em delta, para obter a tensão de fase igual a tensão de linha. Assinale a alternativa que apresenta a sequência CORRETA: A F-V-F-V. B F-V-V-F. V-V-F-F. D V-F-V-F. 2 principal objetivo de um sistema de energia elétrica é garantir que a demanda por eletricidade possa ser atendida a qualquer momento, com requisitos mínimos de qualidade, confiabilidade, economia e segurança, atendendo a restrições ambientais para assegurar a proteção ao meio ambiente. Com base na utilização de transformadores em paralelo em sistemas de distribuição de energia elétrica, classifique V para as sentenças verdadeiras e F para as falsas: A operação de transformadores em paralelo oferece vantagens em termos de flexibilidade operacional, sendo possível realizar o balanceamento de carga. Ou seja, é possível ajustar a quantidade de transformadores ativos de acordo com a demanda de carga. A carga do sistema elétrico pode variar durante o dia, desta forma, é vantajoso que os transformadores funcionem com o seu mínimo de rendimento. que significa que o transformador está operando em uma carga muito menor do que a carga nominal. possível realizar a manutenção de um dos transformadores em paralelo sem interromper a alimentação da carga, garantindo a continuidade do fornecimento de energia. Porém, a potência disponível no outro transformador deve ser suficiente para alimentar a carga restante durante a manutenção.Uma das vantagens da operação de transformadores em paralelo é a possibilidade de expansão do sistema elétrico. Assinale a alternativa que apresenta a sequência CORRETA: Fonte: que é o gerenciamento de oferta e demanda do sistema de energia elétrica? Disponível em: do-sistema-de-energia-eletrica/. Acesso em: 19 fev. 2024. A V-F-V-V. B V-V-V-V. F-V-F-V. D V-F-V-F. 3 Uma indústria dispõe de uma rede elétrica trifásica 5,5 kV e de três transformadores monofásicos 3800/220V. Quanto a corrente de fase secundária, se que o banco de transformadores irá alimentar uma carga trifásica de três lâmpadas 300VA / 127V, conectadas em estrela, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Transformador trifásico deve ser fechado em estrela-delta para obter 5.500V de linha no primário e 220V de linha no secundário. ( ) A potência de cada lâmpada é de 300 VA e a corrente consumida é de 2,36 ( ) As cargas estão ligadas em estrela, então a corrente de linha é igual a corrente de fase. ( ) transformador não está fechado em delta. Assinale a alternativa que apresenta a sequência CORRETA: A V-V-V-F. F-V-V-F. V-F-V-F. D F-V-F-V. 4 Nos transformadores reais, em virtude de a relação entre as correntes do primário e do secundário ser inversamente proporcional ao número de espiras e às suas relações, pode-se afirmar que também não existirá corrente circulando na bobina do enrolamento primário. Sobre a relação à convenção do ponto no transformador real, classifique V para as sentenças verdadeiras e F para as falsas: Ao observar duas correntes, ou mais, entrando nos terminais dos enrolamentos com ponto, elas produzirão forças magnetomotriz que se complementam. Uma corrente sair por um terminal com ponto, quando outra corrente estiver entrando por outro terminal, também com ponto, elas se suprimem. ( ) Se duas ou mais correntes estiverem entrando nos terminais dos enrolamentos com ponto, elas produzirão forças magnetomotriz que se somam. Se duas ou mais correntes estiverem entrando nos terminais dos enrolamentos com ponto, elas produzirão forças magnetomotriz que se suprimem.Assinale a alternativa que apresenta a sequência CORRETA: A V-V-V-F. B F-V-F-V. F-F-F-V. D F-V-V-F. 5 Os transformadores trifásicos podem ser ligados de diferentes maneiras, considerando que podemos ligar os enrolamentos do primário e secundário na configuração estrela ou triângulo. A combinação de cada uma dessas ligações apresenta diferentes propriedades, sendo assim, a escolha entre essas configurações depende das características da carga, do sistema elétrico e dos requisitos de operação específicos de cada aplicação. Sobre a ligação em estrela-estrela (Y-Y), analise as sentenças a seguir: I- Na ligação em estrela-estrela, as tensões de terceiro harmônico não estão presentes. Isso acontece mesmo com o sólido aterramento dos neutros dos transformadores II- Trata-se de uma ligação mais econômica para transformadores de pequenas potências e altas tensões. III- As tensões nas fases do transformador podem apresentar grande desequilíbrio, caso as cargas no circuito do transformador estiverem desequilibradas. IV- Torna-se uma boa opção por possuir uma das conexões mais fáceis de se trabalhar, quando da colocação em paralelo. Assinale a alternativa CORRETA: A As sentenças I, III e IV estão corretas. B Somente a sentença III está correta. As sentenças I, II e IV estão corretas. D Somente a sentença II está correta. E As sentenças II, III e IV estão corretas. 6 Em transformadores, o conceito de fluxo mútuo e fluxo disperso refere-se à distribuição do fluxo magnético gerado pela corrente elétrica. A eficiência e o desempenho de um transformador dependem diretamente da gestão adequada do fluxo mútuo e da minimização do fluxo disperso. Projetos de transformadores são cuidadosamente otimizados para garantir que o máximo possível do fluxo magnético seja mútuo, permitindo uma transferência eficiente de energia com o mínimo de perdas possíveis. Sobre o tema apresentado, classifique V para as sentenças verdadeiras e F para as falsas: I- Quanto menores forem os fluxos de dispersão de um transformador, mais distante estará a razão entre as tensões totais desse transformador em comparação ao transformador ideal, devido à menor eficiência magnética do núcleo. II- fluxo mútuo é o fluxo magnético que efetivamente liga as duas bobinas, permitindo a transferência de energia de uma bobina para a outra.III- Quanto menores forem os fluxos de dispersão em um transformador, mais próxima estará a razão entre as tensões totais desse transformador em comparação ao transformador ideal. IV- fluxo disperso representa o fluxo magnético que contribui para essa a transferência eficiente de energia entre as bobinas, ocorrendo regiões onde o caminho magnético é mais eficiente. É correto o que se afirma em: A As sentenças I, II e IV estão corretas. As sentenças I e IV estão corretas. As sentenças I, III e IV estão corretas. D As sentenças II e III estão corretas. E Somente a sentença II está correta. 7 Na configuração estrela-delta de transformadores trifásicos, a combinação das duas configurações oferece um conjunto de vantagens e desvantagens distintas. Essas características influenciam a escolha da configuração adequada dependendo das necessidades específicas de aplicação. Essa combinação de estrela-delta em transformadores trifásicos aproveita o melhor dos dois mundos: a estabilidade e a distribuição equilibrada das tensões na ligação estrela, e a capacidade de suportar correntes na ligação delta. Isso a torna uma escolha versátil e eficiente em aplicações industriais, comerciais e de distribuição de energia. Com relação ao tema abordado, analise as sentenças a seguir: I- Na ligação estrela-delta, as correntes de fase e de linha são iguais na configuração estrela, enquanto na configuração delta, a corrente de linha é maior que a corrente de fase. II- A ligação estrela-delta é aplicada principalmente em transformadores onde há a possibilidade de falta de fase, não sendo necessárias todas as fases. III- Na ligação estrela-delta, a tensão de linha é maior que a tensão de fase na configuração estrela, enquanto na configuração delta, as tensões de linha e de fase são iguais. IV- Na ligação em questão, é encontrada a capacidade de lidar de forma eficaz tanto com as altas tensões no lado primário quanto as altas correntes no lado secundário. Assinale a alternativa CORRETA: A As sentenças I, III e IV estão corretas. As sentenças I, II e IV estão corretas. As sentenças I e II estão corretas. D As sentenças II e III estão corretas. E Somente a sentença II está correta. 8 Um transformador tem, nos seus terminais da bobina secundária, 15 volts e uma corrente de 1A, enquanto consome 100 watts de uma linha de 110 volts. Com base na eficiência desse transformador, assinale a alternativa CORRETA: A 15%.B 14%. 15,5%. D 16%. 9 [Laboratório Virtual Transformadores e linhas de transmissão] As ligações internas de um transformador se referem à forma como as bobinas do equipamento são interconectadas, e elas podem ser classificadas em dois tipos principais: ligação em estrela e ligação em triângulo. As ligações de transformadores determinam como as bobinas primária e secundária do transformador são conectadas, afetando a tensão e a corrente que são transmitidas. A figura apresentada representa a ligação de um transformador trifásico. a A 0000 B 0000 N b 0000 0000 Primário Secundário Sobre o fechamento do transformador apresentado na figura, assinale a alternativa CORRETA: A Caso haja uma falta de fase no transformador, ele irá operar como um transformador monofásico. B transformador possui uma ligação estrela-delta, apropriada para transformadores abaixadores. transformador possui uma ligação estrela-estrela, onde o neutro do secundário pode ser aterrado. D transformador possui uma ligação delta-estrela, sendo possível aterrar o neutro do primário para que a alimentação dos quatro fios seja equilibrada. 10 [Laboratório Virtual Autoindução] Através do experimento de laboratório, foi possível verificar o comportamento do circuito resistivo e do circuito resistivo-indutivo. Ao realizar o experimento, foi possível verificar a função do indutor em um circuito RL. elemento indutivo de um circuito RL possui a propriedade da indutância, a qual descreve sua capacidade de armazenar energia magnética. Ela é determinada pelo número de espiras do indutor, sua geometria, o material do núcleo e a permeabilidade magnética do meio em que indutor está situado. Considere que o indutor do experimento foi substituído por um indutor com uma indutância maior. Com relação ao exposto, assinale a alternativa CORRETA: A Como a indutância não é proporcional à taxa de variação do fluxo magnético, ao aumentar a indutância do circuito, irá diminuir a energia eletromagnética armazenada pelo indutor.B Ao aumentar a indutância do circuito, a força eletromotriz (FEM) induzida também será aumentada. Desta forma, seria possível ver um aumento do pico da curva no gráfico. Ao aumentar a indutância do circuito, a força eletromotriz (FEM) induzida irá diminuir. Desta forma, seria possível ver um aumento do pico da curva no gráfico. D A força eletromotriz induzida é inversamente proporcional à indutância, desta forma, seria possível ver um aumento do pico da curva no gráfico. Imprimir
