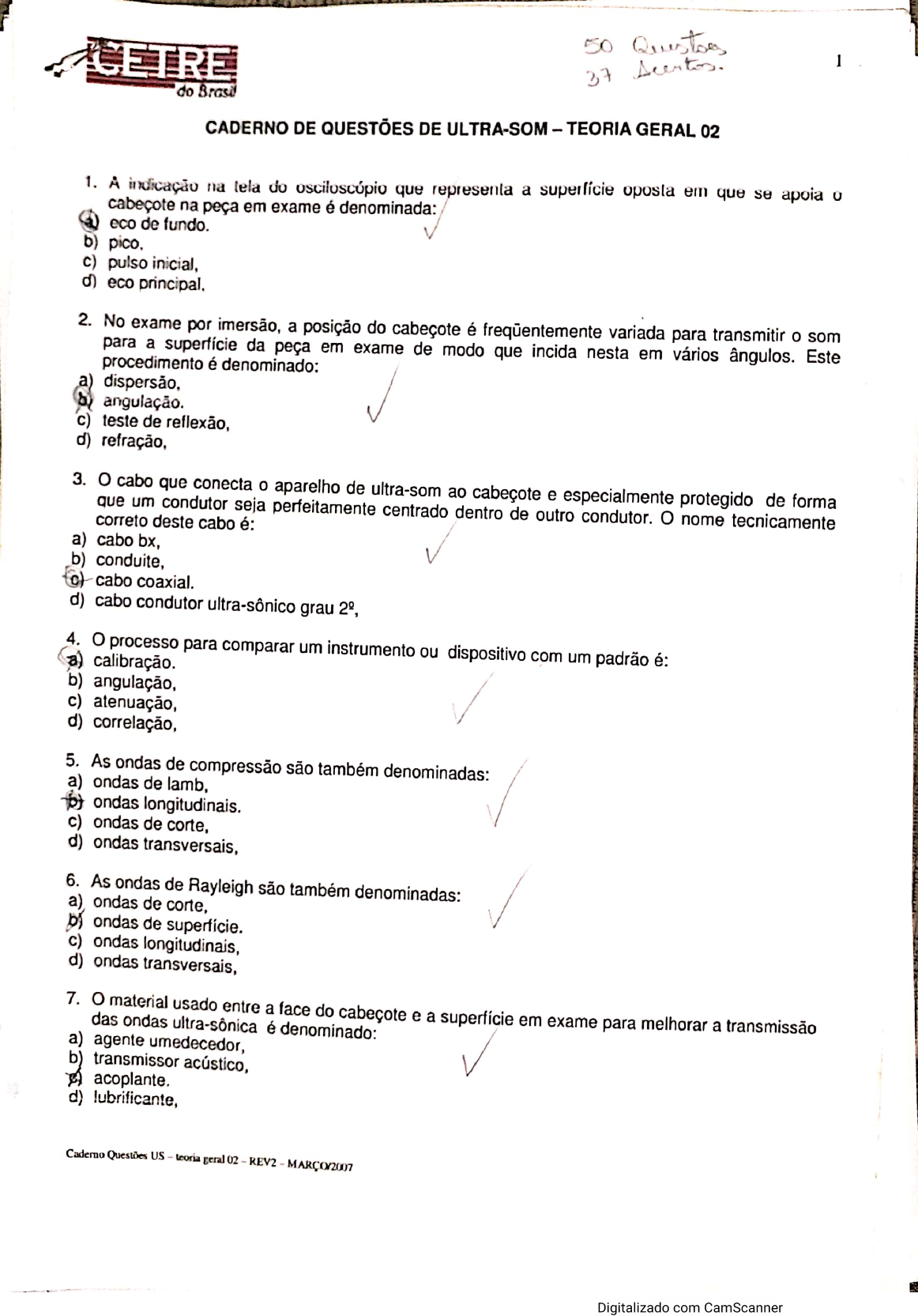

50 CETRE 1 37 do Brasil CADERNO DE QUESTÕES DE ULTRA-SOM TEORIA GERAL 02 1. A indicação na tela do osciloscópio que representa a superfície oposta em que se apoia cabeçote na peça em exame é denominada: eco de fundo. b) pico, c) pulso inicial, d) eco 2. No exame por imersão, a posição do cabeçote é variada para transmitir o som para a superfície da peça em exame de modo que incida nesta em vários ângulos. Este procedimento é denominado: a) dispersão, b) angulação. c) teste de reflexão, d) refração, 3. cabo que conecta aparelho de ultra-som ao cabeçote e especialmente protegido de forma que um condutor seja perfeitamente centrado dentro de outro condutor. nome tecnicamente correto deste cabo é: a) cabo bx, b) conduite, c) cabo coaxial. d) cabo condutor ultra-sônico grau 4. O processo para comparar um instrumento ou dispositivo com um padrão é: a) calibração. b) angulação, c) atenuação, d) correlação, 5. As ondas de compressão são também denominadas: a) ondas de lamb, ondas longitudinais. c) ondas de corte, d) ondas transversais, 6. As ondas de Rayleigh são também denominadas: a) ondas de corte, b) ondas de superfície. c) ondas longitudinais, d) ondas transversais, 7. das material ondas ultra-sônica usado entre a é face denominado: do cabeçote e a superfície em exame para melhorar a transmissão a) agente umedecedor, b) transmissor acústico, acoplante. d) lubrificante, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner2 CETRE do Brasil 8. material piezoeléctrico existente em um cabeçote que vibra para produzir ondas ultra-sônica, é denominado: a) bloco de apoio, cristal. c) cunha de lucite, d) acoplante, 9. O exame de uma peça por meio de ultra-som, onde o cabeçote está em contato direto com a peça é denominado: a) exame utilizando cabeçote normal, todas estas respostas estão certas. c) exame com ondas superficiais, d) exame utilizando cabeçote angular, 10.0 método de exame por meio de ultra-som que emprega dois cabeçotes trabalhando em superfícies opostas da peça em exame, é denominado: a) exame por contato, b) exame por ultra-som com ondas superficiais, c) exame por ultra-som com ondas de lamb, método de exame por transparência. 11.0 denominado: numero de ondas coletadas que passam em um determinado ponto na unidade de tempo é a) amplitude do movimento ondulatório, b) duração de um pulso do movimento ondulatório, do movimento ondulatório. d) comprimento de onda do movimento ondulatório, 12. limite entre dois materiais diferentes que estão em contato entre si é: a) rarefator, b) refrator, interface. d) marcador, 13. ponto de emissão de um certo cabeçote angular: a) depende do material da peça em exame, varia de acordo com desgaste da sapata. c) não se altera com uso do cabeçote, d) pode ser modificado para reduzir a atenuação das ondas ultra-sônicas, 14. propagação Quando movimento das ondas, das estas partículas ondas são de denominadas: um meio ocorre num plano normal ao sentido de transversais. b) longitudinais, c) superficiais, d) de lamb, 25 megaciclos. 15. Outra maneira de se dizer 25 milhões de ciclos: b) 25 quilociclos, c) 2 500 quilociclos, d) 25 microciclos, Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 3 do Brasil 16. método de exame no qual a peça não está em contato com cabeçote, sendo separada deste por uma camada de água ou outro liquido de é denominado: exame por imersão. b) exame por contato, c) exame por ondas superficiais, d) método de inspeção por transparência, 17. Quando o movimento das partículas de um meio possui sentido paralelo ao sentido da propagação das ondas, estas ondas são denominadas: a) transversais, b) superficiais, c) de lamb, longitudinal. 18. A escala colocada sobre a tela do aparelho de ultra-som que permite medida rápida de distancia, é geralmente denominado: a) pulso inicial, b) marcador. escala de tempo, d) linha de varredura, 19.0 movimento de um cabeçote ao longo de uma superfície, produzido por processo manual ou mecânico é denominado: a) atenuação, b) angulação, varredura. d) ressonamento, 20. tempo usado em ultra-som para expressar a velocidade com que a onda de som passa através de uma substancia é: a) freqüência, b) comprimento de onda, c) nenhuma destas respostas está corretas, velocidade. 21. Quando uma indicação aparece na tela de um aparelho de ultra-som correspondente a um sinal de altura máxima, diz que a indicação chegou a: a saturação. b) a altura distancia-amplitude, c) ao nível de absorção, d) -nenhuma destas estão certas, 22. tempo usado para descrever a capacidade que um aparelho para exame por meio de ultra-som possui para detectar descontinuidade próximas a superfície em exame é: a) sensibilidade, resolução. c) penetração, d) segregação, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 4 do Brasil 23. faz A técnica usada no exame por meio de ultra-som na qual feixe de vibrações emitido pelo cristal um ângulo com a superfície da peça em exame é denominada: a) técnica de imersão, exame por meio de ultra-som utilizando cabeçote angular. c) exame por contato, d) exame por transparência, 24. ângulo marcado em um cabeçote corresponde ao ângulo: a) que a direção de propagação do feixe de ondas ultra-sônica emitido pelo cabeçote faz com a normal a superfície da peça por onde é feito o exame, b) do eixo do cabeçote com a normal a superfície, c) do eixo do cabeçote com plano da superfície, d) que a direção de propagação do feixe de ondas ultra-sônicas emitido pelo cabeçote faz com a normal a superfície por onde é feito exame em peça de aço. a) de 01 a 25 megaciclos. 25. A maioria dos exames por meio de ultra-som é feita na freqüência de: b) de 01 a 25 quilociclos, c) de 01 a 1000 quilociclos, d) de 15 a 100 megaciclos, 26. Numa apresentação tipo "A-SCAN" a linha base horizontal representa: a) a quantidade de energia ultra-sônica refletida, b) a distancia percorrida pelo cabeçote, tempo decorrido, ou distancia entre superfície refletoras. d) a espessura da peça em exame 27. Numa apresentação tipo "A- SCAN" a altura das indicações verticais na tela representa: a) a distancia percorrida pelo cabeçote, b) a espessura da peça em exame, c) tempo decorrido desde a geração do pulso ultra-sônico, d) a quantidade de energia ultra-sônica refletida que retornou ao cabeçote. 28. A altura máxima da indicação obtida de uma certa descontinuidade de pequeno tamanho, num at sensibilidade do aparelho. aparelho de ultra-som tipo "A- SCAN", pode ser usada como uma medida da: b) seletividade do aparelho, c) resolução do aparelho, d) penetração do aparelho, 29. Indique a melhor freqüência que proporciona a melhor penetração numa peça de aço com granulação grosseira, com espessura de 330mm: a) 2,25 megahertz, b) 1,0 megahertz. c) 5,0 megahertz, d) 10 megahertz, 30. Fundamentalmente, a velocidade das ondas de som depende: a) da duração do pulso, do material através som se transmite e do tipo de onda. c) da freqüência, d) de nenhum dos fatores citados, Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 5 do Brasil 31. Um aparelho para exame por meio de ultra-som, usando um cabeçote normal, é usado para examinar uma que consiste de uma chapa plana, este exame a) defeitos transversais, planos, perpendiculares a superfície da chapa, defeitos laminares, planos, paralelos a superfície. c) defeitos longitudinais, planos, perpendiculares a superfície da chapa, d) nenhum defeito citado nesta resposta, 32. No exame de uma peça por meio de ultra-som usando-se aparelho com apresentação tipo "A- SCAN" e a técnica de contato, pico inicial: a) é primeiro pulso que aparece próximo ao lado direito da tela e representa a superfície oposta àquela que esta em contato com cabeçote na peça em exame, b) é um pico que aparece e desaparece durante a varredura, c) é sempre o segundo pulso que aparece na tela, a partir da esquerda, é a indicação alta que aparece no lado esquerdo da tela e que corresponde a superfície da peça, que esta em contato com cabeçote. 33. No exame por meio de ultra-som, uso de acoplante entre o cabeçote e a superfície da peça em exame se faz necessário porque: a) serve como lubrificante para minimizar desgaste do cabeçote, b) o cristal do cabeçote não vibrará se este for colocado diretamente sobre a peça, c) acoplante é necessário para fechar um circuito elétrico do cabeçote, d) caso não seja usado, um ar existente na interface entre cabeçote e a superfície da peça permitira que apenas uma pequena quantidade de energia ultra-sônico gerado no cabeçote seja transmitida para a peça, impedindo praticamente o exame. 34. A resolução na entrada da superfície e a característica de um aparelho para exame de ultra-som que define sua eficiência na: a) detecção de descontinuidade orientadas numa direção paralela ao feixe de ultra-som, b) detecção de descontinuidade localizada no centro de peças forjadas com granulação finas, of detecção de descontinuidade localizada logo abaixo da superfície. d) detecção de pequenos arranhões superficiais, 35. Durante exame por meio ultra-som, pelo método de imersão, é freqüentemente necessário mudar de posição o cabeçote, de forma a alterar ângulo de incidência do feixe ultra-sônico na superfície da peça em exame, isto é feito para: aumentar o eco de um defeito, se originalmente ele não estiver orientado perpendicularmente ao feixe ultra-sônico. b) evitar grande numero de reflexões secundarias que poderiam interferir com 0 andamento normal do exame, c) obter numero máximo de reflexões da superfície de incidência do feixe ultra-sônico, d) obter um eco da descontinuidade que seja da mesma altura do eco obtido do fundo plano do furo do bloco de referencia, 36. Considerando que as demais variáveis permaneçam inalteradas, qual dos seguintes tipos de ondas se propagam com maior velocidade: a) ondas de corte, b) ondas longitudinais. c) ondas transversais, d) ondas superficiais, Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 6 do Brasil 37. Os fundos planos dos furos dos blocos padrões: (para fundidos e forjados): são todos do mesmo diâmetro, b) são de diâmetros diferentes aumentando em incrementos de 1/64 de polegadas do bloco padrão 1 ao 8. c) decrescem de diâmetro do bloco n.º 1 ao n.º 8, d) encontram-se em profundidades diferentes, conforme o n.º do bloco, 38. Ao examinar uma peça por meio de ultra-som, usando a técnica por imersão, pode ocorrer que eco inicial tenha a aparência de uma reflexão múltipla da superfície da peça próxima do cabeçote. Isso pode ser eliminado: a) usando uma freqüência diferente, b) reduzindo a sensibilidade do aparelho, aumentando a espessura de água entre cabeçote e a peça em exame. d) usando um dispositivo curvo para correção na frente do cabeçote, 39. Na técnica por imersão prova de o cabeçote está posicionado de forma que feixe ultra-sônico incide normalmente no plano de uma peça em exame é indicada: a) pela máxima reflexão da superfície em que o feixe de ultra-som incide na peça. b) pela eliminação das harmônicas produzidas pela água, c) pelo comprimento de onda adequado, d) pela máxima amplitude do pulso inicial, 40. A desvantagem do uso do cristal de quartzo em cabeçotes reside no fato de que quartzo: é o material usado para gerar energia ultra-sônica, que possui menor eficiência energética. b) dissolve-se na água, c) apresenta instabilidade elétrica e mecânica, d) perder suas características de operação a medida em que envelhece, 41. A vantagem dos materiais cerâmicos apresentam quando usados em cabeçotes é que: a) apresentam muita eficiência na recepção de energia ultra-sônica, b) possuem impedância mecânica muito baixa, c) podem trabalhar em temperaturas de até Celsius, apresentam muita eficiência em geração de energia ultra-sônica. 42. A vantagem proporcionada pelo uso dos cristais de sulfato de lítio em cabeçotes é que: a) esse material é um dos mais eficientes geradores de energia ultra-sônica, b) este material é um dos mais eficientes receptores de energia ultra-sônica. c) é insolúvel, d) suporta temperaturas de ate Celsius, 43. A profundidade de uma descontinuidade não pode ser determinada: a) quando for usado cabeçote normal, b) quando a peça for examinada pelo método de transparência. c) quando a peça for examinada por ondas superficiais, d) quando for usado cabeçote angular, 44. Indique a freqüência do cabeçote que possui cristal de quartzo de menor espessura: a) 01 megaciclo, 25 megaciclo. c) 05 megaciclo, d) 15 megaciclo, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner7 CETRE do Brasil 45. As ondas de som com superior a máxima que pode ser captada pelo ouvido humano são chamadas de ondas ultra-sônicas, este termo se aplica a todas as ondas com freqüência superior a: a) 02 megaciclos, b) 02 quilociclos, c) 200 quilociclos, d) ciclos. 46. Um cabeçote de 25 megaciclo é adequado: a) quando se usa a técnica de imersão. b) para uso em exames por contato, com ondas longitudinais, c) para uso em exames por contato, com ondas transversais, d) para uso em exames por contato, com ondas superficiais, 47.A divergência de um cristal de quartzo é em função principalmente: a) do tipo de exame que está sendo executado, b) do aperto com que cristal é montado no cabeçote, c) da duração do pulso, do tamanho e da freqüência do cristal. 48. Quando um feixe de ondas ultra-sônica incide na interface que separa dois materiais desiguais num ângulo diferente a (graus), e passa por ela, sua propagação no segundo material será feita em direção diferente, em outro ângulo em relação a normal com a interface devido a: a) atenuação, b) rarefação, c) compressão, refração. 49. A execução de exames pelo método de contato direto usando cabeçotes normais não é pratica em alguns casos: a) porque geralmente é limitado a baixa freqüências, b) porque a angulação é impossível e porque geralmente limitado a baixas freqüências. c) porque é impossível fazer angulação. d) nenhuma dessas respostas é correta, 50. Nas mesmas circunstancias, qual das freqüências relacionadas abaixo proporcionaria a melhor resolução: a) 01 megaciclo, b) 25 megaciclo. c) 05 megaciclo, d) 10 megaciclo, 51. Qual das seguintes superfícies possui acabamento mais fino: a) acabamento por usinagem com rugosidade de 125 RMS, b) acabamento bruto de fundição, c) corte oxiacetileno, acabamento por usinagem com rugosidade de 63 MMS. Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 8 do Brasil 52. Qual das seguintes peças produz maior atenuação do som numa certa distancia: a) uma peça forjada, b) uma peça extrudada, of uma peça fundida de granulação grosseira. d) a estimação é igual a todas as peças citadas, 53. No exame por contato, a indicação correspondente a superfície em que cabeçote se apoia é freqüentemente denominada: a) ruído, b) ganho, c) bolhas de gás, pico inicial. 54. Ao examinar uma peça, pode ocorrer que apareçam na tela do aparelho muitas indicações de a) porosidade fina. pouca altura, estas indicações podem ser casadas por: b) trincas, c) inclusões, d) bolhas de gás, a) medir a espessura da parede. 55. principio da ressonância ultra-sônica, é geralmente usado para: b) detectar grandes descontinuidades, c) detectar porosidade, d) nenhuma das respostas estão corretas, 56. A principal finalidade dos blocos de referencia é: b) obter a maior sensibilidade possível no aparelho, a) a ajudar operador a obter o Máximo de reflexão da superfície posterior, c) nenhuma dessas respostas está corretas, d) artificiais. reproduzir as condições da peça em exame, podendo ou não conter defeitos naturais ou 57. Quando em exame: se empregam ondas superficiais, a presença de óleo ou sujeira na superfície da peça a) impedirá o deslocamento do som, c) d) causara não interferirá atenuação no exame, do som e aparecimento de indicações na tela do aparelho. b) atenua o som, porem sem provocar aparecimento de indicação na tela do aparelho, 58. a) No óleo, exame pelo método por imersão, acoplante geralmente utilizado é: água. c) glicerina, d) álcool, 59. material piezoeléctrico do cabeçote: b) converte energia em energia elétrica e vice-versa. a) converte energia mecânica em energia elétrica, c) converte energia elétrica em energia mecânica, d) nenhuma das respostas, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 9 do Brasil 60. A qual das seguintes corresponde comprimento de onda mais curto: a) 01 megaciclo, b) 25 megaciclo. c) 10 megaciclo, d) 05 megaciclo, 61. ângulo de incidência é ângulo de reflexão: a) maior que 0, ) igual a 0. c) menor que 0, d) nenhuma destas respostas, 62. pode Em muitos remover aparelhos da tela de ultra-som, operador que examina a peça pelo método de pelo: a parte da imagem que corresponde a espessura da camada de imersão água a) controle do comprimento do pulso, b) ajuste do zero. c) controle de rejeição, d) ajuste da escala, 63. a) Uma 10 megaciclos, freqüência de ciclos também pode ser designada por: b) 10 quilociclos, c) 0,1 quilociclos, 100 quilociclos. 64. Um cabeçote de 25 megaciclos é adequado: a) b) para da peça, exame por contato de lingotes de alumínio usando um feixe de ondas normal a para da peça, exame por contato de tubo de aço, usando um feixe de ondas em ângulo com a superfície superfície c) para para exame exame de por peças contato pelo de método peças metálicas, e imersão. com ondas superficiais, 65. a) Os fundos furos côncavos, de referencia para blocos padrão de alumínio possuem: fundos planos. c) fundos convexos, d) fundos cônicos 66. a) A propaga reflexão, perda gradual em uma de peça energia é denominada: sônica que ocorre a medida que um feixe de ondas ultra-sônicas se b) c) reprodutibilidade. atenuação. 67. a) b) Blocos de metal que contem furos para simular uma descontinuidade são: c) anguladores de plano simples, blocos de Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 11 do Brasil 75. efeito da variação da voltagem da fonte de energia que alimenta um aparelho para exame por ultra-som pode ser minimizado usando um: regulador de voltagem. b) purificador, c) colimador, d) cabo longo entre cabeçote e o aparelho, 76. Indique qual a freqüência da onda ultra-sônica que perde mais energia ao se propagar por uma peça metálica de granulação grosseira: 10,0 megaciclo. b) 1,0 megaciclo, c) 2,5 megaciclo, d) 5,0 megaciclo, 77. Indique a do cabeçote que possui 0 cristal de quartzo de maior espessura: a) 2,5 megaciclo, b) 5,0 megaciclo, Quanto maior c) 10,0 megaciclo, 1,0 megaciclo. a 78. As indicações que aparecem na tela do aparelho de ultra-som, no exame de uma peça por meio de ondas superficiais, podem ser resultantes de: todas estão corretas. b) descontinuidades superficiais, c) presença de óleo na superfície da peça, d) presença de sujeira na superfície da peça, 79. Quais das seguintes descontinuidades, localizada a 6" da superfície de uma peça a partir da qual é feito exame por meio de ultra-som, que produzirá as maiores indicações na tela do orientação de cada descontinuidade: Considera-se que todos os fatores permaneçam os mesmos, exceto a condição da superfície aparelho. e a a) uma descontinuidade circular, de plana, com diâmetro de 5/64", que faz um ângulo de 75°com a direção de propagação do feixe de ondas ultra-sônicas, b) uma descontinuidade circular, de superfície irregular, com diâmetro de 5/64", que faz um ângulo de com a direção de propagação do feixe de ondas ultra-sônicas, c) de uma descontinuidade circular, de superfície irregular com diâmetro de 5/64", paralela a direção propagação do feixe de ondas ultra-sônicas, propagação do som. uma descontinuidade circular, de superfície plana com diâmetro de 5/64", normal ao sentido de 80. Cabeçotes através construídos de forma que cristal se apoia em uma cunha de plástico, sendo feito desta contato com a peça em exame, são geralmente usados b) exames com feixe de ondas ultra-sônicas normais a superfície da peça, exames com feixe de ondas ultra-sônicas em ângulo com a superfície da para: peça. c) exame por meio de ultra-som usando a técnica de imersão, d) N.D.A, 81. a) Um duplo cabeçote cristal, que contem três ou mais cristais separados são geralmente denominados: mosaico. c) sanduíche de cristal, d) N.D.A, Questões US - teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 12 do Brasil 82.0 feixe de ondas ultra-sônicas pode ser focalizado por meio de adaptadores curvos especiais localizados na frente do cristal, estes adaptadores são chamados: a) purificadores, b) anguladores de plano simples, c) adaptadores de feixe inclinado, lentes acústicas. 83. Após atravessar a interface plana que separa dois metais diferentes, um feixe de onda muda de direção. fazendo um ângulo diferente com a normal e a esse novo ângulo é denominado: a) ângulo de incidência, ângulo de refração. c) ângulo de rarefação, d) ângulo de reflexão, 84. processo para comparar um instrumento ou aparelho com um padrão é: a) angulação, b) varredura, c) correção para distancia e varredura, d) calibração. 85. Um tubo de vidro com alto vácuo em seu interior, no qual um feixe de elétrons procedentes extremidades, é denominado: cátodo é usado para reproduzir uma imagem na tela fluorescente que existe numa de suas do a) tubo amplificador, b) tubo de raios catódicos. c) tubo pulsador, d) tubo de varredura, 86.0 de agrupamento de um certo número de cristais num mesmo cabeçote, com todas denominado: contato num mesmo plano, e vibrando em fase de modo a atuar como um único as transdutor superfícies é a) cristal de focalização, b) purificador, mosaico de cristal. d) manipulador de plano simples, 87.0 irregular espelhamento é denominado: de um feixe ultra-sônico, causado pela sua reflexão numa superfície altamente a) angulação, b) refração, dispersão. d) rarefação, 88. ângulo de reflexão: é igual ao ângulo de a) depende do acoplamento usado, c) depende da usada, d) é igual ao ângulo de refração, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner13 CETRE do 89. A inclinação da superfície refletora de uma descontinuidade com relação a superfície da peça por onde foito C exame é denominada: a) ângulo de incidência, b) ângulo de refração, c) nenhuma das repostas está correta, a orientação da descontinuidade. 90. Um fluxo de curta duração e intenso de energia elétrica alternada é denominado: a) onda contínua. b) pico de voltagem de corrente contínua, c) onda ultra-sônica, d) pulso. 91. No exame por meio de ultra-som, a duração de um pulso é denominada: a) amplitude do pulso, b) forma do pulso, c) nenhuma das respostas esta correta, comprimento do pulso ou largura do pulso. 92. Uma onda muda sua direção de propagação ao atingir o limite do meio em que se desloca. Este fenômeno é denominado: a) divergência, b) rarefação, angulação, d) reflexão. 93. método de medir espessura, no qual ondas ultra-sônicas de freqüência variável são produzidas na peça em exame por meio de um transdutor é denominado: a) exame por feixe angular, b) exame por magnetoestricção, exame por ressonância. d) exame por transparência, 94. No exame por ressonância, as indicações podem ser obtidas na fundamental de ressonância ou que são múltiplas da fundamental: a) na reflexão, nas harmonias. c) nos antinodos, d) nos nodos, 95. Os transdutores geralmente usados em cabeçotes para exame por meio de ultra-som utilizam: a) princípios de magnetoestricção, princípios c) princípios de conversão da moda, d) nenhuma das alternativas está corretas, 96. da No exame por ressonância, a fundamental de ressonância ocorre quando a espessura peça é a) igual ao, comprimento da onda ultra-sônica transmitida a ela: a metade do. c) a quarta parte do, d) duas vezes Cademo Questões US geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner14 CETRE do Brasil 97. Ao incidir com ângulo diferente de 90 graus na interface que separa dois meios de elasticidade e densidade diferentes, uma onda ultra-sônica continuará se propagando no segundo meio com direção diferente. Este fenômeno é: a) angulação, refração. c) rarefação, d) reflexão, 98. A extremidade maior de um tubo de raios catódicos, que é revestida internamente, e que se torna luminosa nos pontos onde incide um feixe de elétrons, é denominada: canhão eletrônico, b) tela do tubo de raios catódicos. c) amplificador eletrônico, d) contador eletrônico, 99. Qual das seguintes maneiras de vibração produz pulsos de menor comprimento de uma onda numa dada freqüência e num dado material: ondas superficiais. b) ondas longitudinais, c) ondas e compressão, d) ondas de corte, 100. Em geral as ondas transversais são mais sensíveis a pequenas descontinuidades do que as ondas longitudinais, para a mesma freqüência e o mesmo material porque: as ondas transversais possuem menor comprimento de onda. b) as ondas transversais não sã facilmente dispersadas no material, c) sentido em que as particulas vibram quando estimuladas por ondas transversais permite detectar as descontinuidades com maior freqüência, d) as ondas transversais possuem maior comprimento de onda, 101. Qual dos seguintes modos de vibração possui geralmente o maior poder de penetração, com freqüências iguais, em peças metálicas de granulação grosseira: a) de corte, b) longitudinal. c) transversa, d) todas as citadas têm mesmo poder de penetração, 102. O tipo de exame, no qual a face maior do cristal é disposta paralelamente a da peça por onde é feito o exame, e de forma que o feixe de ondas ultra-sônicas é transmitido a peça perpendicularmente a superfície: a) exame com feixe angular, b) exame com feixe normal. c) exame com ondas superficiais, d) todas as respostas estão corretas, 103. Um método de exame no qual o som é emitido para a peça em exame por um cabeçote colocado numa de suas superfícies, e recebido por outro cabeçote, situado na superfície oposta é denominado: a) exame com ondas superficiais, b) exame com cabeçote angular, c) exame com cabeçote normal, d) exame por transparência. Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 15 do Brasil 104. Um dispositivo que transforma energia de uma forma em outra é denominado: a) emissor, b) transferidor, c) transmissor, transdutor. 105. A distância de um certo ponto de uma onda ultra-sônica ao ponto correspondente da onda seguinte é denominada: a) b) velocidade, comprimento de onda. d) duração do pulso, 106. Ao deslocar-se em um material, uma onda ultra-sônica percorre uma certa distância na unidade de tempo. A isto denominamos do som neste material: a) taxa de repetição do pulso, X velocidade. c) taxa de recuperação do pulso, d) resposta ultra-sônica, 107. A substancia que reduz a tensão superficial de um líquido é denominada: a) agente umectante. b) acoplante, amortecedor ultra-sônico, d) nenhuma das respostas esta correta, 108. Estabilidade elétrica e mecânica, insolubilidade em líquidos e resistência ao envelhecimento são três vantagens dos cabeçotes que usam cristais de: quartzo. b) sulfato de lítio, c) titanato de bário, d) sais de rochelle, 109. A formula SEN A/VEL A igual SEN B/VEL é denominada: a) formula da razão da impedância acústica, lei de snell. c) formula da conversão de fase, d) formula da zona de Fresnel, 110. A formula SEN A/VEL A igual SEN B/VEL é usada para determinar: a) velocidade da fase, relações angulares. c) a quantidade de energia do som que foi refletida, d) a impedância acústica, 111. A quantidade de energia refletida por uma descontinuidade dependera: do tamanho da de todos os fatores citados nestas respostas. c) da orientação da descontinuidade. d) do tipo de descontinuidade. Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 16 do Brasil 112. Uma onda ultra-sônica é transmitida através da interface que separa dois materiais. Se o primeiro material tiver uma impedância acústica maior que segundo, e a velocidade do som for a mesma nos dois materiais, o ângulo de refração será: a) maior que de incidência, b) menor que o ângulo de incidência, c) maior que ângulo critico, igual ao ângulo de incidência. 113. Vários feixes de ondas ultra-sônicas percorrem uma peça metálica. Indique a freqüência do feixe que provavelmente sofre a maior atenuação: a) 1,0 megahertz, b) 2,25 megahertz, of 25 megahertz. d) 10 megahertz, 114. produto da velocidade do som num material pela densidade deste material é conhecido por: a) valor da refração do material, b) constante elástica do material, c) coeficiente de Poisson do material, impedância acústica do material. 115. que acontece se devido a divergência, feixe de ondas ultra-sônicas incidir numa parede lateral da peça em exame, antes de atingir a parede posterior: a) são emitidas reflexões múltiplas da parede posterior, b) são emitidas da parede por onde é feito o exame, c) perda da indicação da parede por onde é feito exame, d) conversão da moda da onda, que passa de onda longitudinal para onda transversal. 116. com: Em peças forjadas de grande tamanho, exame por meio de ultra-som geralmente é feito feixe normal. b) feixe normal e angular, c) feixe angular, d) alta e baixa freqüência, proporcionalmente A faixa de amplificação, na qual a resposta de um sinal não saturado aumenta na amplitude, faixa de sensibilidade. a área da superfície da descontinuidade, é denominada: b) faixa de seletividade, c) faixa de resolução, d) faixa de linearidade, 118. necessário: Antes de examinar um forjado ou laminado que esteja coberto por carepa e aderente, é a) b) limpar limpar a a peça, peça, removendo removendo completamente a carepa estiver a camada frouxa. de oxido de sua superfície, c) executar a primeira usinagem da superfície, que d) decapar a superfície da peça, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 17 do Brasil 119. Quando um feixe de ondas ultra-sônicas incide numa interface alumínio-água, ângulo de reflexão: é igual ao ângulo de incidência. b) é aproximadamente a metade do ângulo e incidência, c) é aproximadamente quatro vezes o ângulo de incidência, d) é 0,250 vezes ângulo de incidência, 120. As se deslocam com uma velocidade ligeiramente menor do que as ondas transversais com relação a superfície da peça: a) ondas transversais, b) ondas de Rayleigh. c) ondas L, d) ondas longitudinais, 121. Indique a freqüência que provavelmente proporciona a melhor penetração num bloco de aço de 300 mm de espessura que possui granulação grosseira: 1,0 megahertz. b) 2,25 megahertz, c) 5,0 megahertz, d) 10,0 megahertz, 122. Durante um exame pelo método de imersão de um bloco padrão para ultra-som ASTM, o sistema de apresentação tipo "B-SCAN" mostrará: a secção transversal do bloco de referencia, indicando a superfície onde incide o feixe e a superfície posterior do bloco e a localização do fundo do furo existente no bloco. b) a vista em planta do bloco, indicando a área e a posição do fundo do furo, como se fosse visto a partir da superfície onde incide o feixe, c) que é normal neste tipo de exame, notando-se a altura da indicação do fundo do furo e sua localização em profundidade, a partir da superfície onde incide feixe, d) nenhuma destas respostas esta correta, 123. temos: Entre as propriedades das ondas transversais usadas em exame por meio de ultra-som, a) a sensibilidade excepcionalmente alto devido a baixa atenuação resultante que seu comprimento de onda é maior quando se propaga na água, as partículas se movem normalmente a direção de propagação e a velocidade de propagação é aproximadamente a metade da velocidade de propagação das ondas longitudinais. c) a alta eficiência do acoplamento, porque as ondas transversais são menos sensíveis as irregularidades da superfície quando são transmitidas do acoplante para a peça em exame, d) nenhuma das respostas se aplica a ondas transversais, 124. Uma das aplicações mais comuns dos exames por meio de ultra-som empregando ondas transversais é: a) determinação das propriedades elásticas de materiais metálicos, detecção de descontinuidades em soldas. c) detecção de descontinuidades liminares em chapas grossas, d) medição de espessura de chapas finas, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 18 do Brasil 125. Geralmente o melhor método de exame por meio de ultra-som para detectar descontinuidades orientadas longo da zona de fusão numa chapa soldada é: exame com feixe angular empregando ondas transversais. b) exame por contato com feixe angular, empregando ondas superficiais, c) exame por contato com feixe normal, empregando ondas longitudinais, d) exame por imersão empregando ondas superficiais, 126. Um instrumento que opera pelo principio da ressonância pode ser usado para medir a espessura de peças metálicas, e emprega ondas: a) superficiais, b) transversais, c) de lamb, longitudinais. 127. Um aparelho para teste por meio de ultra-som em cuja tela os pulsos representam a magnitude da energia refletida em função do tempo ou do percurso do som na peça possui: uma apresentação tipo "A-SCAN". b) uma tela de onda continua, c) uma apresentação tipo "B-SCAN", d) uma apresentação tipo "C-SCAN", 128. Um outro nome para exame por ressonância é: exame por meio de onda continua. b) exame por meio de transparência, c) exame por meio de pulso-eco, d) exame por meio de ondas superficiais, 129. vibração Numa principal interface que entre existe água no e aço aço, é: o ângulo de incidência na água é de 7 graus. modo de a) longitudinal, b) transversal, c) ondas superficiais, d) longitudinal e transversal. 130. Num líquido, o único modo de vibração que pode existir é: longitudinal. b) transversal, c) longitudinal e transversal, d) ondas superficiais, 131. a) dispositivos A maioria de dos leitura aparelhos automática, para exame por ultra-som, do tipo pulso-eco, usam: b) uma apresentação tipo "A-SCAN". c) uma apresentação tipo "B-SCAN", d) uma apresentação tipo "C-SCAN", 132. período Num de aparelho tempo para é denominado: exame por meio de ultra-som, número de pulsos produzidos num dado a) comprimento do pulso do aparelho, c) de repetição de pulso do d) tempo de recuperação do pulso do aparelho, aparelho. do aparelho, Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 19 do Brasil 133. Num aparelho para exame por meio de ultra-som, do tipo pulso-eco, componente que coordena as ações dos demais componentes e tempo é denominado: a) tubo de raios catódicos, sincronizador, relógio ou temporizador. c) receptor, d) circuito marcador, 134. Podem ocorrer erros significativos na medida de espessura por meio de ultra-som se: a) a variar numa razão b) for tomado um valor diferente para a velocidade de propagação do som no material da peça em consideração. c) a água for usada como acoplante entre cabeçote e a peça em exame, d) nenhuma destas respostas está certa, 135. Num aparelho para exame por meio de ultra-som, tipo pulso-eco, componente que produz a voltagem que ativa cabeçote é denominado: a) amplificador, pulsador. c) receptor, d) sincronizador, 136. Um feixe de ondas ultra-sônicas longitudinais, deslocando-se na água, incide de forma inclinada na superfície de uma peça metálica. ângulo de refração do feixe no metal será: a) da relação das impedâncias acústicas da água e do metal, b) da das ondas ultra-sônicas, c) da relação entre as densidades da água e do metal, d) das velocidades relativas do som na água e no metal. 137. Num aparelho para exame por meio de ultra-som, do tipo pulso-eco, o componente que circuito marcador, ou de tempo. produz os sinais que aparecem na tela, e que são usados para medir distancias, é denominado: b) circuito de varredura, c) circuito receptor, d) sincronizador, 138. A tela de um aparelho de ultra-som mostrará uma vista plana da peça em exame e de seus defeitos no caso de ser usada: a) dispositivos de leitura automática, b) uma apresentação tipo "A-SCAN", c) uma apresentação tipo "B-SCAN", d) uma apresentação tipo "C-SCAN". 139. a) ângulo ângulo normal de de incidência incidência, que corresponde a um ângulo de refração de 90 graus é denominado: ângulo crítico. c) ângulo de reflexão máxima, d) nenhuma das respostas esta certa, Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 20 do Brasil 140. No exame por imersão de um bloco de alumínio, onde o líquido usado como acoplante é água, ângulo crítico incidência para ondas longitudinais é de aproximadamente: a) 8 graus, 14 graus. c) 26 graus, d) 32 graus, 141. Ondas de que fazem com que as partículas se desloquem paralelamente a sua direção de propagação, são denominadas: a) ondas de corte, b). ondas longitudinais. c) ondas de lamb, d) ondas de Rayleigh, 142. Indique modo de vibração que é amortecido mais rapidamente quando exame é feito pelo método d imersão: ondas longitudinais. b) ondas de corte, c) ondas transversais, d) ondas superficiais, 143. Como se movimenta um conjunto de partículas quando estimulado por ondas transversais: a) paralela a direção de propagação do feixe ultra-sônico, b) movimento é limitado a superfície do material e a trajetória é elíptica, c) o movimento é polarizado num plano a 45° com direção de propagação do feixe, transversal a direção de propagação do feixe ultra-sônico. 144. Uma onda ultra-sônica longitudinal se desloca numa peça de alumínio com a velocidade de 635.000 cm/s e tem a freqüência de 1 megaciclo. comprimento de onda é de: a) 6,35 pés 635,000 6,35 6,35 milímetros. M/S 100 c) 3,10 polegadas, d) 30.000 angstrons, 6,35 mm 145. determinado: Num parelho de ultra-som do tipo pulso-eco, o componente que produz a temporizarão é a) receptor, b) pulsador, c) circuito de varredura, d) sincronizador. 146. No exame por contato, as ondas de corte podem ser introduzidas no metal: a) colocando um cristal de quartzo cortado na forma X diretamente na superfície da peça e usando óleo como acoplante, b) usando dois transdutores opostos, um na superfície por onde são introduzidos os sinais e outro na superfície oposta, c) colocando lentes acústicas esféricas na face do transdutor, usando um cabeçote angular, com o transdutor montado numa cunha de plástico, de forma que a direção do som seja inclinada em relação a superfície. Caderno Questões US geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner21 CETRE 147. A medida do Brasil que a aumenta no teste ultra-sônico, o ângulo da divergência do feixe de ondas produzido por um cerro cristal: a) permanece diminui. d) c) varia aumenta. uniformemente através de cada comprimento de 148. Quando se usam cabeçotes apoiados em sapatas plásticas, há uma desvantagem no que se refere: a) ao desgaste do cristal, a sensibilidade. capacidade de adaptação as superfícies curvas, d) a facilidade com que som é transmitido para a peça em exame, 149. Em qual dos materiais relacionados abaixo a velocidade do som é menor: ar. b) água, c) alumínio, d) aço, 150. Um feixe de ondas longitudinais transmitido da para o aço num ângulo que faz 5 graus com a normal a interface. Neste caso, ângulo refratado da onda transversal é: a) igual ao ângulo refratado da onda longitudinal, b) maior que ângulo refratado da onda longitudinal, c) nem sempre existe, menor que ângulo refratado da onda longitudinal. 151. Em qual dos materiais abaixo a velocidade de propagação do som é maior: alumínio. b) água, c) ar, d) aço inoxidavel, 152. Um cristal de quartzo usado num cabeçote normal de ondas longitudinais de 10 megaciclos tem uma espessura de aproximadamente: 0,012 polegadas. b) 0,500 polegadas, c) 0,050 polegadas, d) a espessura é variável e depende da estrutura cristalina, 153. Um exame por meio de ressonância ultra-sônica é usado para determinar: x a espessura de uma peça na forma de cunha com um ângulo de 12 graus ou mais, a profundidade da camada endurecida de uma peça, c) se houve redução de espessura devido a corrosão. d) nenhuma das respostas esta certa, 154. No aço, a velocidade do som é maior em qual dos seguintes modos de vibração: a) de corte, longitudinal. c) onda superficial, d) a velocidade do som é a mesma em todos os modos de vibração, num dado material, REV2 Digitalizado com CamScannerCETRE 22 do Brasil 155. Transdutores ultra-sônicos são geralmente feitos de material piezoeléctrico. Indique qual dos materiais relacionados abaixo não apresente, em nenhuma circunstancia, propriedades piezoeléctricas: a) sulfato de lítio monohidratado, b) quartzo, níquel A. d) titanato de bário, 156. A espessura de uma folha de alumínio de ICM e a velocidade de uma onda longitudinal no alumínio é 6,35 X 10 elevado a potência 5cm/s. A freqüência fundamental da ressonância ultra- sônica é de aproximadamente: 430.000 ciclos por segundo. b) 320.000 ciclos por segundo, c) 860.000 centímetros por segundo, 8,6 d) 640.000 ciclos por segundo, 157. A impedância acústica é: o produto da densidade de um material pela velocidade do som no mesmo material. b) usada para calcular o ângulo de reflexão, c) determinada pela lei de snell, d) usada para determinar valores de ressonância, 158. Chapas finas podem ser inspecionadas com feixe de ondas ultra-sônicas dirigido perpendicularmente a superfície da chapa, a) a amplitude da indicação da superfície da chapa por onde é feito exame, b) as reflexões múltiplas que aparecem na tela, c) as reflexões da superfície da chapa por onde é feito o exame, d) nenhuma das respostas esta correta. 159. Um diagrama, no qual todas as partes d um circuito são mostradas em figuras geométricas indiferentes, e percurso do final, ou da energia, por linhas e/ou flechas, é denominado: a) diagrama esquemático, b) diagrama impresso, c) nenhuma das respostas esta correta, d) diagrama de bloco. 160. Durante a solidificação de uma peça metálica fundida, uma certa quantidade de gás foi denominado: envolvida pelo metal, ficando retido em seu interior, que deu origem a um vazio que é a) bolhas de gás, Rechupe. c) gotas frias, d) escamas, 161. A descontinuidade que ocorre em peças fundidas e que pode ser causada por respingos, vazamento interrompido, ou na região onde se juntam volume de metal líquido vindos de alimentadores diferentes é denominada: a) rechupe, X gotas frias. c) escamas, d) bolha de gás, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner23 162 A mais que pode ser submetida uma sem que se observe deformação permanente seu denominada: do material da material da peça. de do material da peça. módulo de young do 163 A relação entre as velocidades de propagação do som em dois materiais é: acústica da interface. módulo d c) relação de d) indice de 164 A expansão e contração de um material magnético sob a ação de um campo magnético variável é a) c) d) 165 A relação entre a tensão e a deformação no material dentro limite elástico é: de elasticidade. b) alongamento, c) tensão elástica, d) indice de 166 fator que determina a quantidade de energia refletida na interface de dois materiais dissimilares a acústica especifica. indice e refração, c) a das ondas ultra-sônicas, d) modulo de young, 167. Um cristal de quartzo, cortado de modo que suas faces maiores sejam paralelas aos eixos dos y e e perpendiculares ao eixo dos é denominado: um cristal de corte em Y. um cristal de corte em c) um de corte em d) um cristal de corte em XY, 168 A equação que descreve comprimento da onda em termos de velocidade e é: comprimento de onda igual velocidade / comprimento de onda igual a velocidade comprimento de onda Z velocidade de onda mais velocidade, 169 que quando um feixe de ondas ultra-sônicas atinge a superfície de dois materiais c) conversão de d) refração e conversão de modo, Digitalizado com CamScannerCETRE 24 do Brasil 170. Um bloco de alumínio é examinado pelo método de imersão, usando-se água como accplante. Sabendo-se que a velocidade do som na água é de 1,49 cm/s 10 elevado à potência 5, e que ângulo de incidência é de 5 graus indique o ângulo de refração para ondas longitudinais: a) 18 graus, 22 graus. 1,49000, c) 00 26 graus, d) 16 graus, 171. A propagação de ondas superficiais numa peça imersa em água é limitada aproximadamente a: a) 250 mm, b) 25 mm. c) 1250 mm, d) 550 mm, 172. Qual dos materiais piezoeléctricos relacionados abaixo transforma com maior eficiência os picos de voltagem recebidos, em vibrações mecânicas: (a) sulfato de lítio, titanato de bário. c) quartzo, d) oxido de prata, 173. método geralmente empregado para produzir ondas de corte numa peça que é submetida a exame por meio de ultra-som peio método de imersão consiste em: inclinar cabeçote num ângulo adequado. b) transmitir ondas longitudinais normalmente a superfície da peça, c) utilizar dois cristais vibrando em freqüências diferentes, d) utilizar dois cristal de quartzo cortado é Y, 174. A medida a espessura pelo método da ressonância ultra-sônica é possível porque a velocidade de propagação do som num dado material pode ser considerada constante porque: a) uma perda significante de energia ultra-sônica ocorre quando a espessura do material é a quarta parte do comprimento de onda utilizado, b) o reforço da energia ultra-sônica ocorre quando a espessura da peça é igual a metade do comprimento de onda. c) a conversão de modo origina ondas de corte quando a espessura do material é igual ao comprimento de onda utilizado, d) nenhuma das respostas está correta, 175. A divergência do feixe é função das dimensões de um cristal e do comprimento de onda do feixe transmitido através de um meio, e: a) diminui se a freqüência ou do cristal diminui, b) aumenta se a freqüência aumenta e se o diâmetro do cristal diminui, c) diminui se a freqüência aumenta e se o diâmetro do cristal diminui, aumenta se a freqüência ou diâmetro do cristal diminui. 176. comprimento de onda ultra-sônica é: a) diretamente proporcional a velocidade e freqüência, diretamente proporcional a velocidade e inversamente proporcional a freqüência. c) inversamente proporcional a velocidade e diretamente proporcional a freqüência, d) igual ao produto da velocidade pela freqüência, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 25 do Brasil 177. Qual dos materiais piezoeléctricos relacionados abaixo transforma com maior eficiência a vibrações mecânicas recebidas em picos de tensão: a) quartzo, b) de bário, c) oxido de prata, d) sulfato de lítio. 178. A fundamental de um cristal de quartzo é principalmente em função: a) do comprimento do pulso de voltagem aplicado, da espessura do cristal de quartzo. c) da característica de amplificação do amplificador de pulso do aparelho, d) nenhuma das respostas está correta, 179. A tela do tubo de raios catódicos de um aparelho usado para a medida de espessura por ressonância, também pode apresentar: a) indicações resultantes de reflexões de ondas ultra-sônicas por descontinuidade como função do tempo e da distancia que o som percorreu no metal de base, b) indicações representando as condições de ressonância que ocorre em função de freqüências que variam continuamente. c) indicações representando condições de ressonância quando exame é feito numa freqüência fixa, d) nenhuma das respostas está correta, 180. A impedância acústica de um material é: a) diretamente proporcional a sua densidade e inversamente proporcional a velocidade com que 0 som se propaga nele, b) diretamente proporcional a velocidade com que o som se propaga nele e inversamente proporcional a sua densidade, c) inversamente proporcional a velocidade com que 0 som se propaga nele e a sua densidade, igual ao produto de sua densidade pela velocidade com que 0 som se propaga nele. 181. A velocidade acústica é primeiramente determinada: a) pela densidade, b) pela elasticidade, c) pela impedância acústica, d) pela densidade e pela elasticidade. 182. A inspeção de fundidos freqüentemente não é prática, porque? a) as peças possuem granulação fina, b) as linhas de fluxo são uniformes, c) as descontinuidades são orientadas ao acaso, as peças possuem granulação grosseira. 183. As ondas de lamb podem ser usadas para inspecionar: chapas finas. b) forjados, c) barras laminadas, d) lingotes, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner26 CETRE do Brasil 184. A faixa de trabalho dos aparelhos de medida de espessura por meio ressonância ultra- sônica pode ser aumentada: a) usando transdutores de grande tamanho, b operando nas freqüências harmônicas. c) operando nas freqüências fundamentais, d) aumentando a voltagem da corrente, 185. A fórmula usada para calcular ângulo de divergência alfa do feixe de um cristal de quartzo é: a) seno de alfa igual ao diâmetro vezes 2/4 vezes comprimento de onda, b) seno de alfa dividido por 2 igual a 1,22 vezes comprimento onda dividido pelo c) seno de alfa vezes diâmetro igual a freqüência vezes comprimento de onda, d) N.D.A. 186. poder de resolução de um cabeçote é diretamente proporcional: a) a seu coeficiente elétrico, a largura de sua faixa. c) a sua forma convexa, d) a sua forma côncava, 187. A utilização de cabeçotes equipados com lentes acústicas, com permitirá focalizar 0 feixe de ondas ultra-sônicas de forma que penetre perpendicularmente numa superfície cilíndrica ou na direção do eixo focal: a) curvatura cilíndrica, b) curvatura especifica. c) forma hiperbólica, d) forma convexa, 188. dispositivo denominado sincronizador, relógio ou circuito temporizador, utilizados nos aparelhos de ultra-som tipo pulso-eco determinará: a) comprimento do pulso, b) ganho, c) comprimento de varredura, freqüência de repetição de pulso. 189. registro fundamental de um transdutor de tamanho grande e que: a) cristais sejam montados eqüidistantes um dos outros, b) a intensidade do feixe não varie demasiadamente ao longo do transdutor. c) que a fundamental do cristal não varie mais que 0,01%, d) que comprimento total não exceda a 3 polegadas, 190. Condução de calor, atrito viscoso, histerese elástica e especialmente dispersão são quatro mecanismos diferentes que causam: a) refração, b) --atenuação. c) espalhamento do feixe, d) saturação, 191. A técnica de ressonância também é denominada: técnica da onda continua. b) técnica do pulso-eco, c) técnica da transparência, d) técnica do diapasão, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 27 do Brasil 192. Considerando que a velocidade do som muna liga de alumínio é de aproximadamente 612.500 Cm /seg. para percorrer uma distancia de 25 mm, uma onda ultra-sônica levará: a) 0,125 segundos, 4 micro-segundos. 2,5 cm 0,0040 c) 4 mili-segundos, d) 1/400 de segundos, 193. Quando uma peça que vai ser examinada se apresenta com superfície irregular, é aconselhável empregar: a) cabeçotes de freqüência maior e acoplantes mais viscosos do que usados em superfícies lisas, cabeçotes de freqüência menor e acoplantes mais viscosos do que usados em superfícies lisas. c) cabeçotes de maior e acoplantes menos viscosos do que usados em superfícies lisas, d) lisas, cabeçotes de freqüência menor e acoplantes menos viscosos do que usados em superfícies, 194. A zona compreendida entre a superfície da peça por onde é feito o exame e o ponto onde a denominada: indicação de uma mesma descontinuidade apresenta uma altura máxima da tela do aparelho é a) campo longínquo, b) interface, c) zona saturada, campo próximo. 195. Ao examinar por contato uma solda e suas adjacências, usando cabeçote angular, as indicações que apresentam na tela do aparelho podem ser resultantes: a) porosidade, ondulações da superfície do cordão, trincas e porosidade. c) trincas, d) ondulações da superfície do cordão, 196. Ao examinar uma peça com um aparelho com apresentação tipo "A-SCAN", aparecem na tela indicações verticais muito fortes que se deslocam horizontalmente com velocidades variáveis. Não foi possível reproduzir exatamente as mesmas indicações ao reexaminar a mesma região. A causa provável destas indicações é: a) a existência de porosidade na peça, b) uma trinca de forma irregular, c) uma bolha de gás, elétrica. 197. Indique a freqüência do feixe de ondas ultra-sônicas que sofre a maior atenuação ao propagar-se num bloco de aço, nas mesmas condições: a) 1,0 megahertz, b) 2,25 megahertz, c) 5,0 megahertz, 10,0 megahertz. 198. Quais são as ondas que se propagam em superfícies curvas, sem cantos vivos, apresentando muito pouca ou nenhuma reflexão das curvas: a) ondas transversais, b) ondas superficiais. c) ondas de corte, d) ondas Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 28 do Brasil 199. Na tela de um aparelho com apresentação tipo "A- SCAN", uma linha horizontal é marcada na tela fluorescente do tubo de raios catódicos pelo movimento uniforme e repetido de um feixe de elétrons. Esta linha é denominada: a) onda quadrada, linha de varredura, c) Marcador. d) escala DGS, 200. Ao examinar uma peça por contato, com cabeçote normal, a refração causada pode gerar ondas superficiais capazes de produzir indicações falsas: a) por marcas de usinagem. b) por descontinuidade de forma irregular, c) pelo acoplante, d) pelo campo magnético, se a peça estiver magnetizada, 201. Após varrer uma peça com cabeçote de tamanho grande, geralmente é necessário usar um para avaliar e localizar precisamente as descontinuidades: cabeçote de cristal pequeno. b) purificador, c) mapa da peça, d) colimador de cristal, 202. Um aparelho de ultra-som foi calibrado para obter uma indicação de 50mm de altura do fundo plano de um furo com um diâmetro de 5/64 de polegadas, localizado num bloco de alumínio, a 75mm abaixo da superfície da entrada do feixe, ao testar uma peça forjada de alumínio, aparece na tela do aparelho uma indicação de 50mm de altura, obtida a partir de uma descontinuidade localizada a 75mm de profundidade em relação a superfície de entrada do som na peça. tamanho real desta descontinuidade, em relação a área do fundo plano de um furo de 5/64 de polegadas de diâmetro provavelmente é: a) Igual. b) menor, c) aproximadamente a metade, d) maior, 203. A medida que aumenta as diferenças entre as impedâncias acústicas entre dois materiais diferentes, a percentagem de energia de ondas ultra-sônicas que é transmitida através da interface destes materiais: a) é menor. b) é maior, c) permanece invariável, d) pode aumentar ou diminuir, 204. As ondas de som de baixa freqüência geralmente não são empregadas para examinar peças de espessura reduzida porque: a) as ondas de baixa freqüência sofrem atenuação muito rápida, b) os comprimentos das ondas geradas são inadequados a este tipo de peça. c) possuem pouca resolução na região próxima a superfície da peça, d) suas vibrações provocam fenômeno da fadiga na peca examinada, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScanner29 CETRE do Brasil 205. No caso de usar dois cabeçotes independentes, um transmissor e outro receptor, transdutores a serem empregadas para obter a maior seriam: a) um cristal de quartzo no transmissor e um de titanato de bário no receptor, b) um cristal de sulfato de no transmissor e um de de bário no receptor, c) um cristal de titanato de bário no transmissor e um de quartzo no receptor, d) um cristal de titanato de bário no transmissor e um de sulfato de lítio no receptor. 206. Num exame por imersão o equipamento acessório ao qual o cabeçote é conectado através do seu cabo é denominado: a) tubo de pesquisa ou tubo de varredura. b) colimador de cristal, c) purificador, d) unidade de jato, 207. Num exame por imersão, a camada de água que separa cabeçote da superfície da peça que esta sendo examinada: a) deve ser a menor possível. b) não interferirá com teste, c) deve ser a mesma utilizada na calibração, d) deve ser a maior possível, 208. Indique material no qual a propagação do som ocorre com maior perda de energia: a) um lingote de aço. b) alumínio fundido, c) alumínio forjado, d) lingote de alumínio, 209. Durante exame de uma peça, examinador observou uma queda significativa na altura da indicação correspondente ao eco da parede posterior da peça, sem que aparecesse na tela do aparelho qualquer indicação referente a alguma descontinuidade. Esta condição deve ser causada: a) por uma descontinuidade que possui inclinação acentuada em relação a superfície da peça por onde é feito exame. b) por porosidade, c) todas respostas estão corretas, d) por granulação grosseira, 210. Em geral, as descontinuidades existentes em produtos laminados tendem a ser orientada: a) na direção transversal a superfície da peça, b) na direção transversal a superfície de laminação, c) na direção da laminação. d) ao acaso, 211. Uma descontinuidade facilmente detectável terá pelo menos: muitos comprimentos da onda de largura. b) meio comprimento da onda de largura, c) um comprimento da onda de largura, d) um quarto de comprimento de onda de largura, Caderno Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 30 do Brasil 212. As indicações que aparecem na tela do aparelho de ultra-som, provenientes de superfícies curvas, serão: a) Largas, b) de um pico. c) muito picadas, d) estreitas, 213. Defeitos situados muito próximos da superfície por onde é feito exame não podem ser sempre detectados devido: a) ao tempo de recuperação do sistema, b) ao efeito do campo próximo. c) a atenuação, d) a refração, 214. No caso de examinar tubos de diâmetro menor que diâmetro do transdutor, para confirmar 0 feixe de ondas ultra-sônicas as limitações de espaço disponíveis usa-se: a) um purificador, b) um colimador. c) um angulador, d) uma unidade de jato, 215. A velocidade máxima possível de varredura é função principalmente: a) da freqüência de repetição de pulso do aparelho. b) do cabeçote, c) viscosidade do acoplante, d) da resistência da tela do tubo de raios catódicos, 216. Uma é freqüentemente substituída por um documento onde fica registrado permanentemente que aparece na tela do aparelho de ultra-som: a) apresentação do tipo "A- SCAN". b) apresentação do tipo "C- SCAN", c) apresentação do tipo "B- SCAN", d) nenhuma destas respostas, 217. A propriedade que possuem certos materiais de transformar energia mecânica e elétrica e vice versa é denominado: a) conversão de modo, efeito piezoeléctrico. c) refração, d) impedância oposta 218. Uma peça de alumínio vai ser examinada com a técnica de imersão, usando a água como acoplante. Para evitar que apareça na tela do aparelho uma indicação correspondente ao segundo eco da superfície da peça onde incide feixe ultra-sônico, antes da indicação correspondente ter ao eco da parede posterior, a camada de água entre a peça e cabeçote deve a) 160 mm de espessura da peça de alumínio, no mínimo uma espessura de 20 mm para cada: b) 80 mm de espessura da peça de c) 40 mm de espessura da peça de alumínio, d) 120 mm de espessura da peça de alumínio, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE 31 do Brasil 219. Um entalhe de referencia feito em um corpo de prova padrão para tubos deve ser usinado: a) apenas na interna, b) tanto na superfície interna como na superfície externa. c) apenas na superfície externa, d) na superfície interna até a profundidade correspondente a metade da espessura da parede, 220. No exame por meio de ressonância, quando a superfície posterior é muito inclinada em relação a superfície por onde é feito o exame: a) a amplitude do sinal aumenta, b) a amplitude do sinal não se altera, c) forma-se uma imagem dupla, d) a amplitude do sinal diminui. 221. de: As ondas superficiais tem sua energia reduzida a 1/25 do valor original numa profundidade 25 mm. b) um comprimento de onda, c) --100 mm, d) quatro comprimentos de onda, 222. Se for aumentado o comprimento do pulso utilizado para ativar cristal do cabeçote: a) a intensidade das ondas ultra-sônicas também aumentará, porem poder de resolução do aparelho será reduzido, o poder de resolução do aparelho também aumenta. c) não haverá nenhum efeito secundário, d) a penetração das ultra-sônicas será diminuída, 223. posterior: A falta de paralelismo entre a superfície por onde é feito exame numa peça e a superfície a) torna difícil a detecção de descontinuidade paralelas a superfície por onde entra som, b) geralmente faz com que seja detectada a presença de porosidade, c) causará a redução do poder de penetração da ondas ultra-sônicas, pode posterior. fazer com que não apresente na tela a indicação correspondente ao eco da parede 224. Uma descontinuidade com superfície côncava: a) difunde a energia do som através da peça, b) reforça o modo da onda ultra-sônica, c) d) nenhuma destas respostas esta certa, faz com que o feixe de ondas ultra-sônicas seja focalizado para um ponto determinado pela curvatura da descontinuidade. 225. detectada: Ao examinar uma chapa usando-se um cabeçote angular, pode ocorrer que não seja a) trincas cujo plano principal é perpendicular a direção do feixe das ondas ultra-sônicas, b) inclusões orientadas ao acaso, trincas cujo plano principal é paralelo a superfície da chapa. d) uma serie de pequenas descontinuidades, Cademo Questões US teoria geral 02 REV2 MARÇO/2007 Digitalizado com CamScannerCETRE do Brasil ULTRA SOM GABARITOS CARDERNO DE QUESTÕES 02 CARDERNO DE QUESTÕES 01 PROVÃO TEORICA GERAL 1-A 51-D 151-A 201-A 1-D 1-C 2-B 52-C 102-B 152-A 202-A 2-D 52 2-D 27-B 3-C 53-D 103-D 153-A 203-A 3-D 53-C 3-C 28-A 4-A 54-A 104-D 154-B 204-B 4-C 54-A 4-D 29-D 5-B 55-A 105-C 155-C 205-D 5-C 55 5-A 30-D 6-B 56-D 106-B 156-A 206-A 6-D 56 6-D 31-B 7-C 57-C 107-A 157-A 207-A 7-A 57-C 7-B 32-B 8-B 58-B 108-A 158-D 208-A 8-A 58 8-B 33-A 9-B 59-B 109-B 159-D 209-A 9-B 59 9-D 34-D 10-D 60-B 110-B 160-B 210-C 10-C 60-D 10-C 35-A 11-C 61-B 111-B 161-B 211-A 11-B 61 11-B 36-B 12-C 62-B 112-D 162-B 212-B 12-D 62 12-A 37-B 13-B 63-D 113-C 163-A 213-B 13-C 63 13-A 38-A 14-A 64-D 114-D 164-B 214-B 14-D 64-B 14-C 15-A 39-A 65-B 115-D 165-A 215-A 15 65-A 15-D 16-A 40-B 66-D 116-A 166-A 216-A 16-A 66-A 17-D 16-C 67-D 117-A 167-A 217-B 17 67 18-C 17-D 68-B 118-B 168-A 218-B 18 68-A 19-C 18-D 69-B 119-A 169-A 219-B 19-B 69 20-D 19-B 70-B 120-B 170-B 220-D 20-B 70-C 21-A 20-B 71-B 121-A 171-B 221-A 21-D 71-D 22-B 21-A 72-A 122-A 172-B 222-B 22-B 72-B 23-B 22-B 73-B 123-B 173-A 223-D 23-D 73-C 24-D 23-B 74-C 124-B 174-B 224-D 24-B 74-B 25-A 24-B 75-A 125-A 175-D 225-C 25-A 75-A 26-C 25-B 76-A 126-D 176-B 26 76-C 27-D 77-D 127-A 177-D 27 77-B 28-A 78-A 128-A 178-B 28-C 78-B 29-B 79-D 129-D 179-B 29-D 79-D 30-B 80-A 130-A 180-D 30-B 80-B 31-B 81-B 131-B 181-D 31-C 81-D 32-D 82-D 132-B 182-D 32-B 82-B 33-D 83-B 133-B 183-A 33 83-D 34-C 84-D 134-B 184-B 34-B 84-C 35-A 85-B 135-B 185-D 35 85 36-B 86-C 136-D 186-B 36 86-A 37-B 87-C 137-A 187-B 37-A 87-D 38-C 88-B 138-D 188-D 38-B 88-B 39-A 89-D 139-B 189-B 39-A 89-D 40-A 90-D 140-B 190-B 40-D 90 41-D 91-D 141-B 191-A 41-C 91 42-B 92-D 142-A 192-B 42-A 43-B 93-C 143-D 193-B 43-B 44-B 94-B 144-B 194-D 44-C 45-D 95-B 145-D 195-B 45-D 46-A 96-B 146-D 196-D 46-A 47-D 97-B 147-B 197-D 47-D 48-D 98-A 148-B 198-B 48 49-C 99-A 149-A 199-C 49 50-B 100-A 150-D 200-A 50-D Digitalizado com CamScanner
