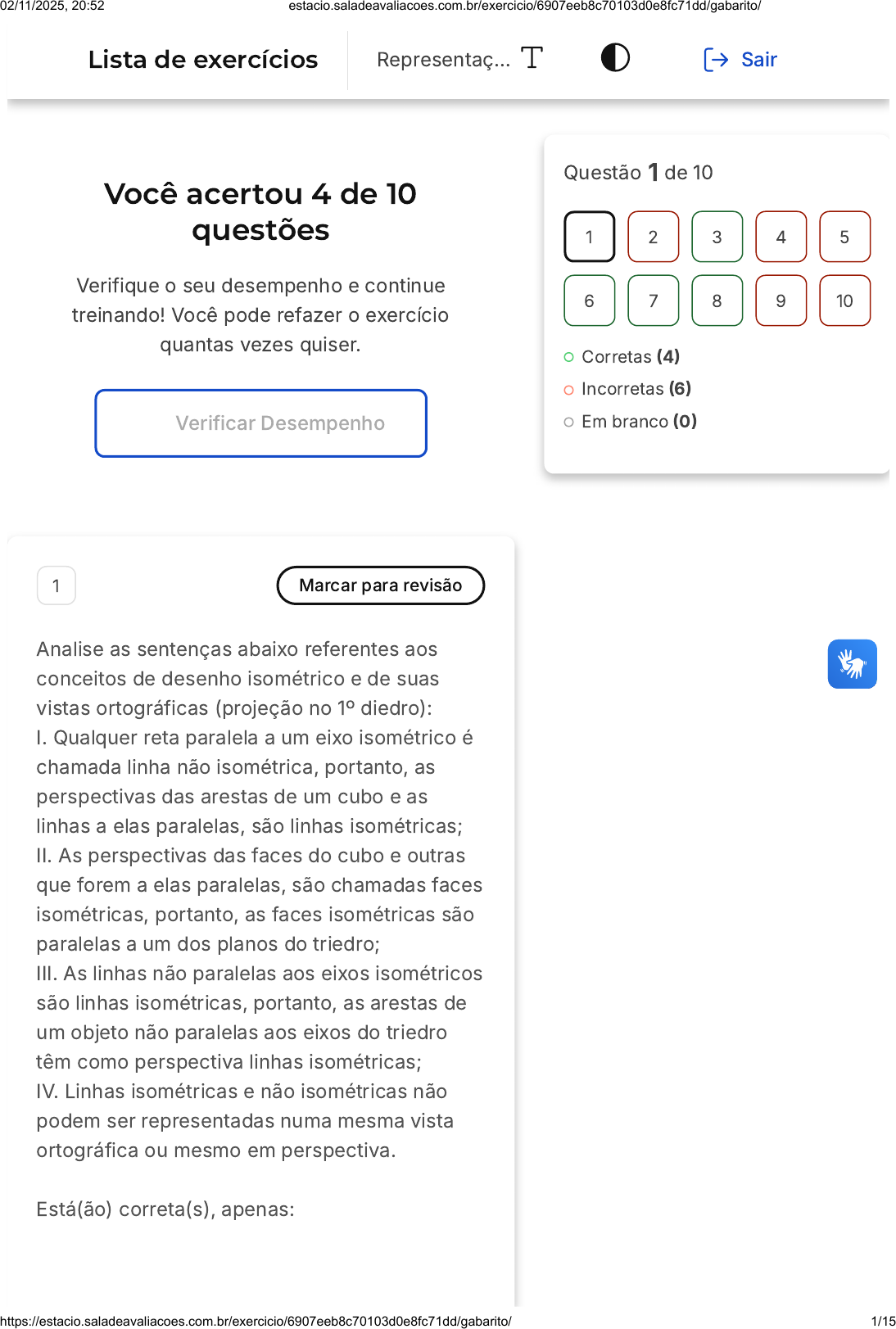

Você acertou 4 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão
Analise as sentenças abaixo referentes aos
conceitos de desenho isométrico e de suas
vistas ortográficas (projeção no 1º diedro):
I. Qualquer reta paralela a um eixo isométrico é
chamada linha não isométrica, portanto, as
perspectivas das arestas de um cubo e as
linhas a elas paralelas, são linhas isométricas;
II. As perspectivas das faces do cubo e outras
que forem a elas paralelas, são chamadas faces
isométricas, portanto, as faces isométricas são
paralelas a um dos planos do triedro;
III. As linhas não paralelas aos eixos isométricos
são linhas isométricas, portanto, as arestas de
um objeto não paralelas aos eixos do triedro
têm como perspectiva linhas isométricas;
IV. Linhas isométricas e não isométricas não
podem ser representadas numa mesma vista
ortográfica ou mesmo em perspectiva.
Está(ão) correta(s), apenas:
Questão 1 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Representaç… Sair
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 1/15
A
B
C
D
E
I e IV
II e IV
I e II
II
II e III
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
Apenas a afirmativa II está correta, pois
descreve corretamente as faces
isométricas como aquelas paralelas a um
dos planos do triedro. A afirmativa I está
errada ao classificar incorretamente as
linhas isométricas e não isométricas, assim
como a III. A IV também está incorreta, pois
tanto linhas isométricas quanto não
isométricas podem coexistir na mesma
representação.
2 Marcar para revisão
Analise as sentenças a seguir referentes aos
conceitos de corte:
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 2/15
A
B
C
D
E
I. O corte é um recurso de desenho técnico que
facilita a representação de objetos com
detalhes presentes em seu interior.
II. Na vista em corte, o objeto é cortado por um
plano secante imaginário e a parte anterior ao
plano é vista pelo observador, que muda de
posição para olhar o objeto cortado.
III. A porção sólida do objeto, cortada pelo
plano secante, é indicada na vista em corte pela
presença de hachuras, internas às arestas
cortadas pelo plano.
IV. Existem vários tipos de corte: corte pleno,
meio corte, corte em desvio, corte parcial e
seção.
Estão corretas, apenas:
I e IV
I, III e IV
I e II
II e IV
I, II e IV
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
As sentenças I, III e IV estão corretas. A
sentença I está correta porque o corte é,
de fato, um recurso de desenho técnico
que facilita a representação de objetos
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 3/15
A
B
com detalhes internos. A sentença III
também está correta, pois a porção sólida
do objeto, cortada pelo plano secante, é
indicada na vista em corte pela presença
de hachuras, internas às arestas cortadas
pelo plano. Por fim, a sentença IV está
correta ao afirmar que existem vários tipos
de corte, como o corte pleno, meio corte,
corte em desvio, corte parcial e seção. No
entanto, a sentença II está incorreta, pois
na vista em corte, a parte posterior ao
plano é que é vista pelo observador, e não
a parte anterior.
3 Marcar para revisão
No desenho técnico, as seções com
preenchimento total são utilizadas para
destacar e detalhar cortes ou seções de um
objeto de dimensões diminutas, facilitando a
visualização de suas características internas.
De acordo com a NBR 17067, qual das
afirmações a seguir é correta em relação à
utilização das seções enegrecidas?
As seções com preenchimento total
devem ser sempre desenhadas com
linhas tracejadas.
As seções com preenchimento
totalsão utilizadas para representar
superfícies externas de um objeto.
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 4/15
C
D
E
As áreas seccionadas em seções com
preenchimento total devem ser
preenchidas uniformemente para
destacar a área cortada.
As seções com preenchimento total
devem ser usadas apenas em
desenhos de peças metálicas.
É obrigatório utilizar seções com
preenchimento total em todos os
desenhos técnicos, conforme exigido
pela NBR 17067.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A seção com preenchimento total deve ter
as áreas cortadas preenchidas
uniformemente para destacar a região. As
demais alternativas estão incorretas
porque tratam do uso obrigatório
generalizado, de aplicação exclusiva para
peças metálicas ou de técnicas de
preenchimento incorretas.
4 Marcar para revisão
As vistas ortográficas permitem representar
com exatidão as diferentes faces de uma peça.
A correta correspondência entre vista frontal,
lateral e superior é essencial para transmitir
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 5/15
A
B
C
fielmente as dimensões da peça. Assinale a
correta vista frontal da peça abaixo, guiada pela
seta.
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 6/15
D
E
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta apresenta a vista
frontal da peça conforme indicado pela
seta, respeitando o método do primeiro
diedro. As demais opções representam
vistas inconsistentes com a posição da
seta ou com as projeções normativas.
5 Marcar para revisão
Sobre o corte em desvio podemos afirmar:
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 7/15
A
B
C
D
E
É aplicado quando os detalhes
presentes no objeto não podem ser
cortados por um único plano secante
em um corte pleno.
Os planos secantes são sempre
paralelos ou perpendiculares entre si,
não podendo o desvio ser feito em
outro ângulo.
Da mesma forma que no corte pleno,
linhas tracejadas devem ser colocadas
na vista em corte, havendo
sobreposição entre essas linhas e as
hachuras.
No caso da utilização de planos
concorrentes sucessivos, o ângulo
formado entre os planos em desvio
deve ser sempre menor do que 90°.
As hachuras não estão presentes em
todas as faces em contato com os
planos secantes.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
O corte em desvio é uma técnica utilizada
em desenho técnico quando um único
plano secante não é suficiente para
mostrar todos os detalhes de um objeto em
um corte pleno. Essa técnica permite que o
plano de corte seja desviado ao longo da
linha de corte para revelar detalhes
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 8/15
A
B
C
D
E
ocultos. Portanto, a alternativa A está
correta, pois afirma que o corte em desvio
é aplicado quando os detalhes presentes
no objeto não podem ser cortados por um
únicoplano secante em um corte pleno.
6 Marcar para revisão
A norma NBR 16861 estabelece larguras
padronizadas para as linhas utilizadas em
desenho técnico. Essa padronização é
fundamental para garantir a legibilidade e a
clareza dos desenhos. De acordo com a NBR
16861:2020, a opção que descreve
corretamente algumas das larguras de linhas a
serem utilizadas em um desenho técnico é:
0,10 mm; 0,15 mm e 0,50 mm.
0,13 mm; 0,20 mm e 0,70 mm.
0,13 mm; 0,18 mm e 0,50 mm.
0,13 mm; 0,20 mm e 2,00 mm.
0,10 mm; 0,18 mm e 2,00 mm.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 9/15
A
B
C
D
E
Gabarito Comentado
A opção correta apresenta larguras que
seguem a padronização da norma, sendo
0,13 mm, 0,18 mm e 0,50 mm valores
especificados. As demais opções contêm
larguras que não estão combinadas
corretamente ou incluem valores não
previstos para uso normativo.
7 Marcar para revisão
Sobre o corte em seção podemos afirmar:
É um tipo de corte aplicado quando
existe condição de simetria no objeto.
É aquele em que o plano secante corta
toda a extensão do objeto.
Quando a seção é desenhada sobre a
vista, utiliza-se linha tracejada grossa.
Quando a seção é desenhada fora da
vista, deslocada, deve estar ligada à
vista cortada por uma linha traço e
ponto fina (estreita).
Para delimitar a parte "cortada" do
objeto com relação ao restante da
vista, usa-se uma linha de ruptura
(linha fina irregular).
Resposta correta
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 10/15
A
B
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a D. O corte em
seção é uma técnica utilizada em desenho
técnico para representar de forma clara e
precisa a estrutura interna de um objeto.
Quando a seção é desenhada fora da vista,
ou seja, deslocada, ela deve estar ligada à
vista cortada por uma linha traço e ponto
fina (estreita). Essa linha serve para indicar
a direção e o sentido do corte, permitindo
uma melhor compreensão do desenho.
8 Marcar para revisão
Analisando as condições obrigatórias e
necessárias na representação de cortes,
podemos afirmar, EXCETO:
A posição do plano secante é indicada
com linha mista: traço e ponto fina
(estreita) com extremos em linha
contínua larga.
As setas junto das linhas contínuas
grossas indicam a visualização do
observador do corte, que deve ser a
mesma posição adotada para a vista
ortográfica que está sendo
substituída.
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 11/15
C
D
E
Abaixo de cada corte deve ser
colocada a nomenclatura do corte (por
exemplo: CORTE A-A).
Nas vistas em corte sempre são
representadas arestas invisíveis, ou
seja, a sobreposição entre hachuras e
linhas tracejadas é permitida e
recomendada.
Caso existam, as linhas traço e ponto
indicativas de linhas de eixo e de
centro devem ser posicionadas
adequadamente no corte.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa D é a única que não está
correta. Nas vistas em corte, não são
sempre representadas arestas invisíveis. A
sobreposição entre hachuras e linhas
tracejadas não é permitida e recomendada.
As hachuras representam a superfície de
corte e as linhas tracejadas representam
arestas e contornos não visíveis. Sua
sobreposição pode causar confusão na
interpretação do desenho técnico.
9 Marcar para revisão
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 12/15
A
B
C
D
E
Analise as sentenças abaixo sobre a
representação de linhas:
I. A relação entre as larguras de linhas largas e
estreitas não deve ser inferior a dois.
II. As larguras das linhas devem ser escolhidas
conforme o tipo, dimensão, escala e densidade
de linhas no desenho.
III. Para diferentes vistas de uma mesma peça,
desenhadas na mesma escala, devem ser
utilizadas larguras diferentes de linha.
IV. O espaçamento mínimo entre linhas
paralelas, inclusive na representação de
hachuras, não deve ser menor do que duas
vezes a largura da linha mais larga, sendo
recomendado que não seja inferior a 0,70 mm.
V. As linhas possuem os subtipos: estreita, larga
e extralarga.
Está(ão) correta(s), apenas:
I, II, IV e V
II, III e IV
I, II e III
I, III, IV e V
II, IV e V
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Estão corretas as sentenças I, II, IV e V. A
relação mínima de duas vezes entre
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 13/15
A
B
C
D
E
larguras de linhas largas e estreitas está
normatizada (I), as larguras variam
conforme escala, tipo e densidade (II), o
espaçamento entre linhas deve ser no
mínimo duas vezes a largura da linha mais
larga e recomendado acima de 0,70 mm
(IV), e as linhas podem ser estreitas, largas
ou extralargas (V). A sentença III está
incorreta, pois as vistas na mesma escala
devem ter a mesma largura de linha.
10 Marcar para revisão
A vista explodida é usada para ilustrar a
montagem de um conjunto de peças. Ela
apresenta os componentes afastados uns dos
outros, mantendo a ordem de montagem e
facilitando a identificação. Sobre as vistas
explodidas, é correto afirmar:
Sequência textual explicativa da
montagem de um conjunto de peças.
Sequência representada de forma
pictórica da montagem de diversas
peças de um conjunto.
Os componentes a serem montados
podem estar em diferentes escalas.
É recomendável a utilização da vista
frontal para essa representação.
É utilizada para representar os
detalhes internos de uma peça.
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 14/15
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
A vista explodida é representada
graficamente, de forma pictórica,
mostrando como as peças se encaixam no
conjunto. As outras alternativas tratam de
descrições textuais, escalas variadas,
vistas ortográficas ou representação de
detalhes internos, que não correspondem
ao objetivo da vista explodida.
02/11/2025, 20:52 estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6907eeb8c70103d0e8fc71dd/gabarito/ 15/15
